Mal eben schnell ne kleine Bastelfrage

[Flat Eric]

Wurde SLX nicht nur bis Rahmengröße 60 verwendet? Meine die größeren Rahmen waren aus den stabileren SPX Rohren.

Meinst du es gab allgemeinverbindliche Vorgaben von Columbus...ich denke Rahmenhersteller haben das jeder für sich selbst entschieden .
Was 1 - 2/10. mm mehr Wandstärke wirklich bewirken...keine Ahnung .



[Gelöschtes Mitglied 71483]

Achse am Samstag angekommen, eingebaut und nach Umwerfergefummel alles OK.
Danke an die HELFER



[timmermm]

meine Hinterradbremse (BR-6207) verzieht sich immer einseitig beim Bremsen, egal wie schön ich sie vorher zentriere.
ich vermute es liegt daran, dass die Gleitführung der Feder auf der einen Seite deutlich leichtgängiger ist als auf der anderen. Kann man das warten? wd-40 hat nicht geholfen
an der Feder kann man sonst nichts einstellen oder?



[Bonanzero]

Normalerweise wird dieses Verhalten durch die Zahnscheibe zw. Bremse und Gabel behoben.
Fehlt die etwa bei dir oder ist die Auflagefläche dafür vergnaddelt?



[Thomthom]

Rüste die Gleitfederauflage der BR7403 nach, notfalls Teflonschlauch



[timmermm]

Normalerweise wird dieses Verhalten durch die Zahnscheibe zw. Bremse und Gabel behoben.
Fehlt die etwa bei dir oder ist die Auflagefläche dafür vergnaddelt?

das wäre fast schon die nächste Bastelfrage. Zahnscheiben habe ich nachgerüstet weil sie gefehlt haben, als ich die Bremse gekauft habe. allerdings es der Gewindebolzen der Bremse minimal zu lang, sodass der Inbusschlüssel nicht mehr vollständig in der Hülsenmutter greift wenn man richtig festzieht.
kann mir das nicht richtig erklären und habe vorerst zusätzlich eine (originale) Unterlegscheibe montiert, die auch gelegentlich in Explosionszeichnungen anstelle der Zahnscheibe zu sehen ist.
Ist das ein Problem oder gibt es dafür eine bessere Lösung?



[timmermm]

Rüste die Gleitfederauflage der BR7403 nach, notfalls Teflonschlauch

du meinst so eine Federhülse, oder? https://www.veloruf.de/n/WerkstattundAufbewahrung.html?id=659407&art=16212933

hast du das schon mal mit einer alten 600 Bremse gemacht? passt das?



[Flat Eric]

meine Hinterradbremse (BR-6207) verzieht sich immer einseitig beim Bremsen, egal wie schön ich sie vorher zentriere.
ich vermute es liegt daran, dass die Gleitführung der Feder auf der einen Seite deutlich leichtgängiger ist als auf der anderen. Kann man das warten? wd-40 hat nicht geholfen
an der Feder kann man sonst nichts einstellen oder?

Egal wieviel Vorspannung die Feder hat , die Bremse darf sich doch nicht verdrehen , wodurch denn , durch die Feder ?
Wenn deine Anschraubfläche für den Bolzen eben ist und man den Bolzen dagegen zieht verdreht sich da nichts , welche Kraft soll denn das tun ?
Diese Zahnscheiben dahinter sind doch nur eine Krücke , kein Muss .
Bei einer ungleichmäsigen Feder gehen die Schenkel evtl. ungleichmässig zu und auf aber warum sollte sich dadurch die Bremse verdrehen .
Irgendwas ist mit deinem Ausrichten nicht in Ordnung , gerade die Shimanobremsen kann man doch von vorne mit dem Inbuskopf des Bolzens astrein mittig halten und festschrauben .
Wie richtet du die denn aus



[timmermm]

Egal wieviel Vorspannung die Feder hat , die Bremse darf sich doch nicht verdrehen , wodurch denn , durch die Feder ?
Wenn deine Anschraubfläche für den Bolzen eben ist und man den Bolzen dagegen zieht verdreht sich da nichts , welche Kraft soll denn das tun ?
Diese Zahnscheiben dahinter sind doch nur eine Krücke , kein Muss .
Bei einer ungleichmäsigen Feder gehen die Schenkel evtl. ungleichmässig zu und auf aber warum sollte sich dadurch die Bremse verdrehen .
Irgendwas ist mit deinem Ausrichten nicht in Ordnung , gerade die Shimanobremsen kann man doch von vorne mit dem Inbuskopf des Bolzens astrein mittig halten und festschrauben .
Wie richtet du die denn aus

mit zwei Inbusschlüsseln von vorne und hinten



[Bonanzero]

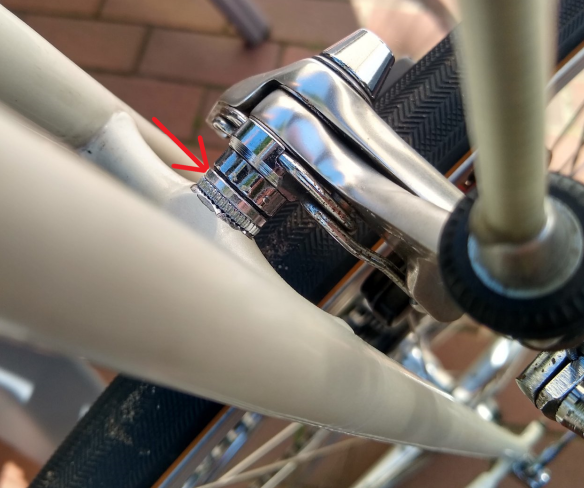

Die Bremse muss gegen den Rahmen verdrehsicher befestigt werden. Das Verziehen kommt u.a. daher, weil die Zughülle da draufdrückt. Bei Doppelgelenkbremsen ist das nicht mehr so, da reicht die normale Reibung vom Anschrauben aus.
Die U-Scheibe hebt den Effekt der Zahnscheibe wieder auf. Wenn die Hülsenmutter sich nicht richtig festziehen lässt, dann ist das idR ein Zeichen dafür, dass sie zu lang ist. Versuchs mal mit einer kurzen Hülsenmutter (10 mm sind für eine Stahlgabel normal). die langen brauchts bei moderneren Gabeln aus Alternativmaterialien.



[drstraleman]

Ich hatte mir überlegt ein neues Laufrad, für meinen Retro-Renner, samt ND zu kaufen.
Bremse vorne ist eine Weinmann mit Koolstop Klötzen.

Habe nach etwas Recherche dieses hier gefunden:

https://www.goldsprintshop.com/Halo-Retro-Road-Dynamo-Laufrad-700c
Was haltet ihr von dem Laufrad?



[timmermm]

Die Bremse muss gegen den Rahmen verdrehsicher befestigt werden. Das Verziehen kommt u.a. daher, weil die Zughülle da draufdrückt. Bei Doppelgelenkbremsen ist das nicht mehr so, da reicht die normale Reibung vom Anschrauben aus.
Die U-Scheibe hebt den Effekt der Zahnscheibe wieder auf. Wenn die Hülsenmutter sich nicht richtig festziehen lässt, dann ist das idR ein Zeichen dafür, dass sie zu lang ist. Versuchs mal mit einer kurzen Hülsenmutter (10 mm sind für eine Stahlgabel normal). die langen brauchts bei moderneren Gabeln aus Alternativmaterialien.

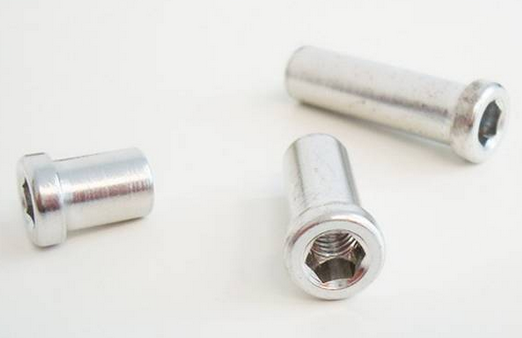

Anhang anzeigen 946667

die Hülsenmutter ist nicht zu lang, sondern der Gewindebolzen (Hinterrad btw). musste die Mutter tatsächlich auch schon ersetzen, weil ich die originale zerknaddelt habe.
man erkennt an den Spuren (sorry, schlechtes Foto) ganz gut, wie wenig Eingriff der Inbus nur noch hat bzw. wie weit der Gewindebolzen in die Hülsenmutter reinragt.
ich vermute Fertigungsungenauigkeit und bin auch schon kurz davor das Gewinde um 1-2mm zu kürzen



[mic-robi]

das wäre fast schon die nächste Bastelfrage. Zahnscheiben habe ich nachgerüstet weil sie gefehlt haben, als ich die Bremse gekauft habe. allerdings es der Gewindebolzen der Bremse minimal zu lang, sodass der Inbusschlüssel nicht mehr vollständig in der Hülsenmutter greift wenn man richtig festzieht.
kann mir das nicht richtig erklären und habe vorerst zusätzlich eine (originale) Unterlegscheibe montiert, die auch gelegentlich in Explosionszeichnungen anstelle der Zahnscheibe zu sehen ist.
Ist das ein Problem oder gibt es dafür eine bessere Lösung?

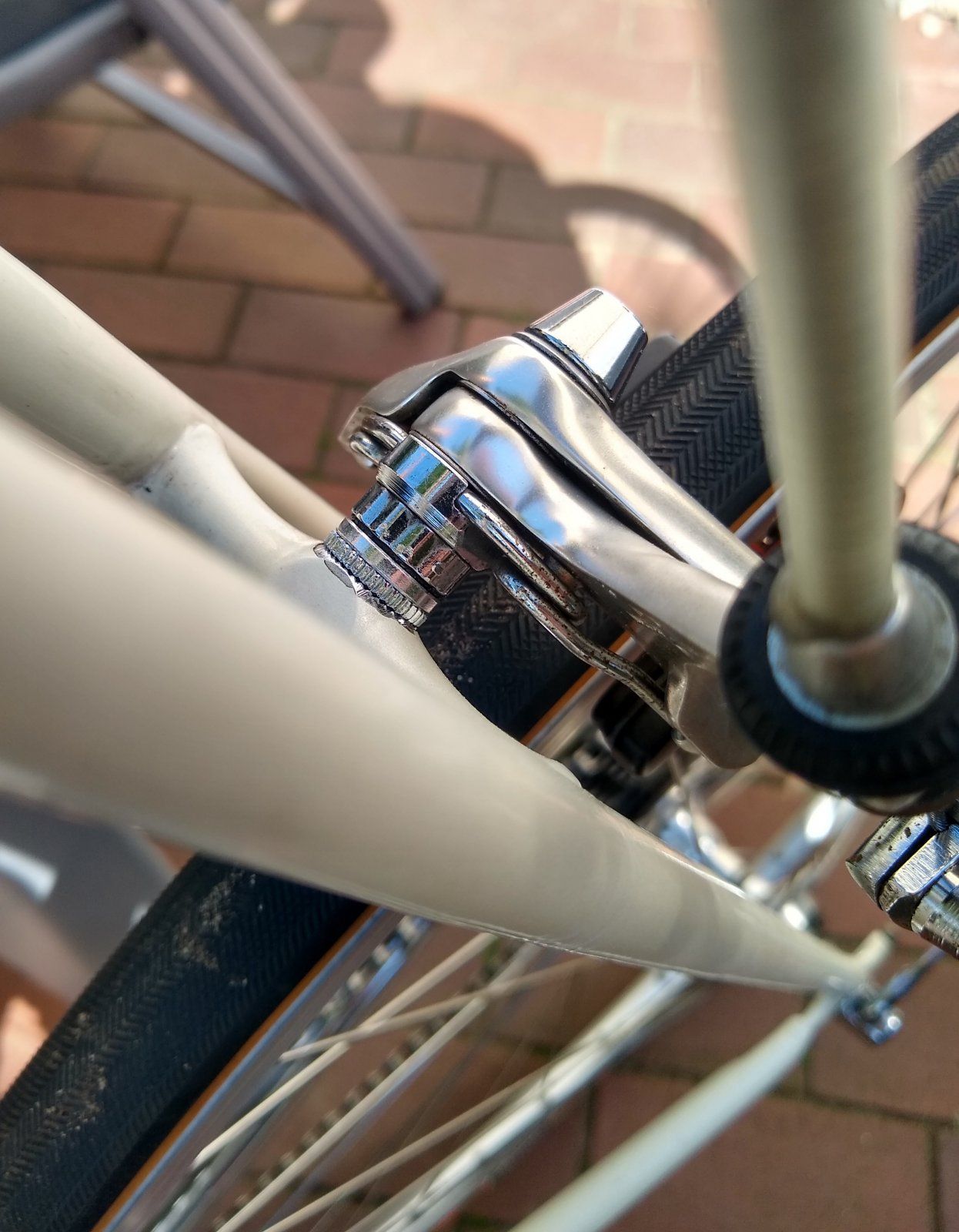

Anhang anzeigen 946660

die Hülsenmutter ist nicht zu lang, sondern der Gewindebolzen (Hinterrad btw). musste die Mutter tatsächlich auch schon ersetzen, weil ich die originale zerknaddelt habe.
man erkennt an den Spuren (sorry, schlechtes Foto) ganz gut, wie wenig Eingriff der Inbus nur noch hat bzw. wie weit der Gewindebolzen in die Hülsenmutter reinragt.
ich vermute Fertigungsungenauigkeit und bin auch schon kurz davor das Gewinde um 1-2mm zu kürzen

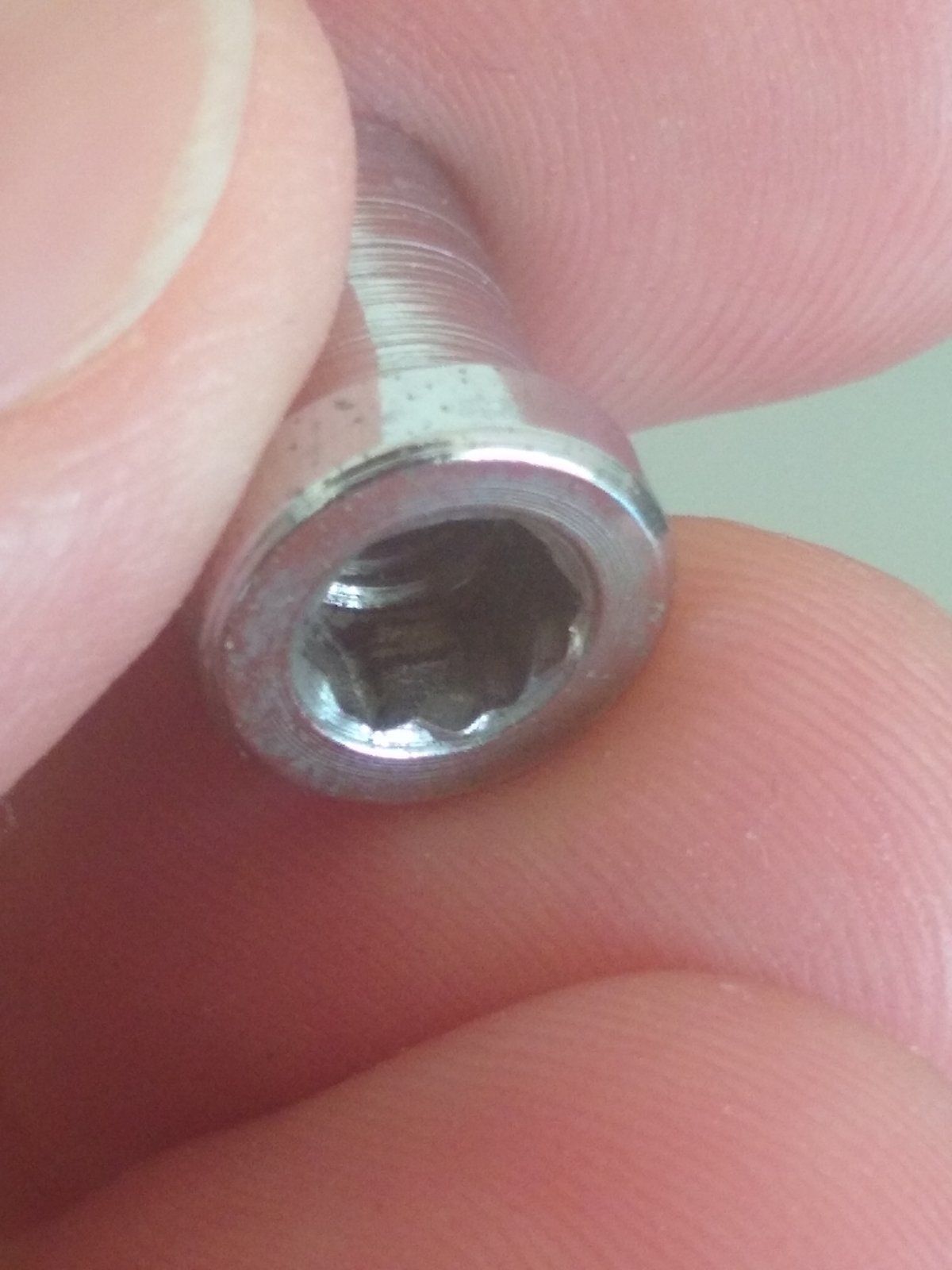

Anhang anzeigen 946680

Ich denke auch, dass du den Bolzen der Bremse kürzen solltest und ich denke, dass die (zusätzliche, aber originale) Unterlegscheibe die Wirkung der Zahnscheibe aufhebt. Diese ist ja glatt und hält die Bremse nicht.



[Flat Eric]

Was gibt es denn da zu halten , wenn der Bolzen plan am Steg anliegt und per Mutter /Hulsenmutter dagegen gezogen wird kann sich die Bremse unmöglich verdrehen , welche Kraft sollte das denn machen ?
Ob da die Hülle draufdrückt oder die Feder schief ist macht doch nichts .
Die Anpresskraft von M6 juckt das doch gar nicht .



[Flat Eric]

mit zwei Inbusschlüsseln von vorne und hinten

Genau , dafür sind die doch da , nur die vielen Scheiben hinter der Anschraubfläche gesteckt zeigen doch der Bolzen ist zu lang , die Bremse gar nicht angepresst .



[timmermm]

ok, ich probiere das mal aus den Bolzen zu kürzen. danke euch!



[derArmin]

Meinst du es gab allgemeinverbindliche Vorgaben von Columbus...ich denke Rahmenhersteller haben das jeder für sich selbst entschieden .
Was 1 - 2/10. mm mehr Wandstärke wirklich bewirken...keine Ahnung .

Mal 'ne Frage zu der Wandstärkendiskussion.
Die Rohre für die Rahmen sind doch alle gleich, egal ob für einen 50er oder für einen 62er Rahmen.
Kann dann nicht mal sein, dass bei kleineren Rahmen soviel abgetrennt werden muss, dass vom stärkeren Teil nichts mehr übrig bleibt? Erst recht wenn man die Rohre nur einseitig kürzt?
Könnte das vielleicht den unterschiedlichen Stützendurchmesser bei gleichen Rohrsätzen erklären?



[Olddutsch]

Mal 'ne Frage zu der Wandstärkendiskussion.
Die Rohre für die Rahmen sind doch alle gleich, egal ob für einen 50er oder für einen 62er Rahmen.
Kann dann nicht mal sein, dass bei kleineren Rahmen soviel abgetrennt werden muss, dass vom stärkeren Teil nichts mehr übrig bleibt? Erst recht wenn man die Rohre nur einseitig kürzt?
Könnte das vielleicht den unterschiedlichen Stützendurchmesser bei gleichen Rohrsätzen erklären?

In der Endbarbeitung wird das Sattelrohr erst ausgerieben
Ebenso das Tretlagergewinde geschnitten
Wird wohl kaum ein Rahmenschmied nur eine Rohrseite kurzen



[colner77]

Mal 'ne Frage zu der Wandstärkendiskussion.
Die Rohre für die Rahmen sind doch alle gleich, egal ob für einen 50er oder für einen 62er Rahmen.
Kann dann nicht mal sein, dass bei kleineren Rahmen soviel abgetrennt werden muss, dass vom stärkeren Teil nichts mehr übrig bleibt? Erst recht wenn man die Rohre nur einseitig kürzt?
Könnte das vielleicht den unterschiedlichen Stützendurchmesser bei gleichen Rohrsätzen erklären?

Soweit ich weiß haben die meisten rohrsätze im Sitzrohr nur eine Verstärkung an der tretlager Seite. Es passiert aber ab und zu mal dass das sitzrohr falsch herum eingelötet wurde und der stützdurchmesser kleiner ist als erwartet



[oli–opa]

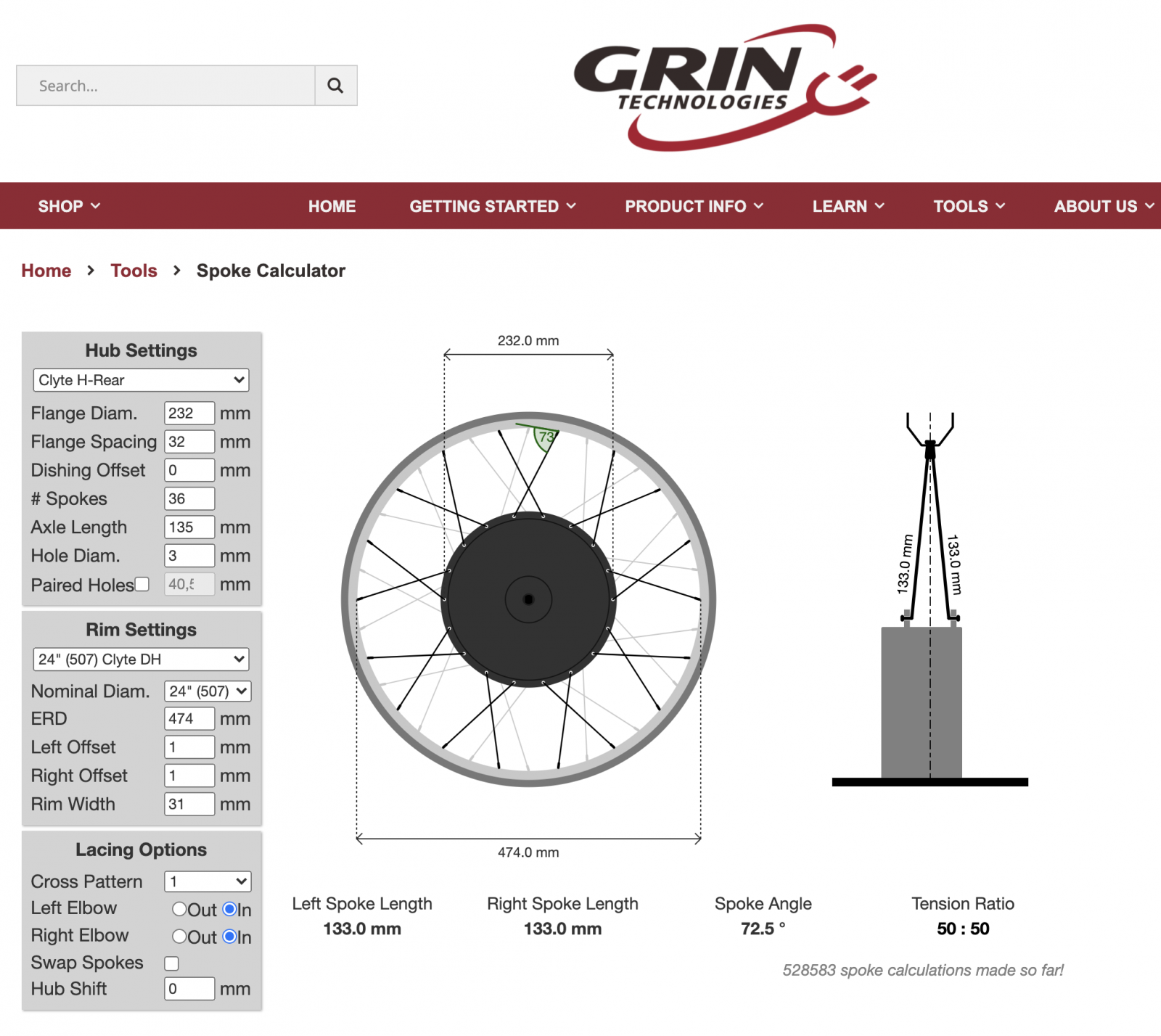

Hi, sagt mal gibt es einen speichenlängenberechner mit simulation auf das einspeichmuster für normale fahrräder?

besipiel: wie hier für e-antriebsnaben
https://ebikes.ca/tools/spoke-calc.html
