Mal eben schnell ne kleine Bastelfrage

[Sonne_Wolken]

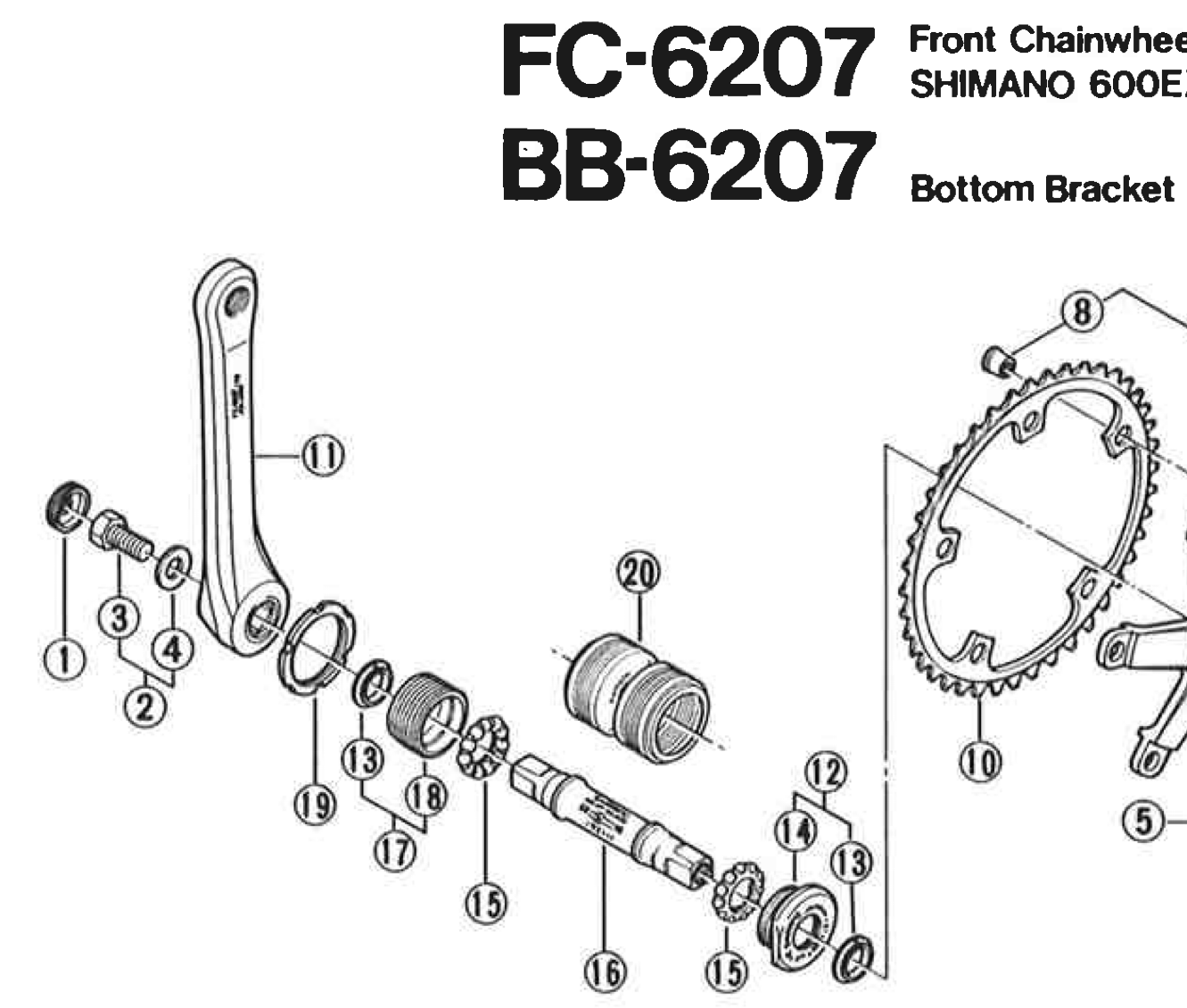

Anhang anzeigen 1678560

Ich versuche vergebens das Lagerspiel von dem BB-6207 einzustellen, bekomme es aber nicht hin. Vielleicht hat jemand eine Idee zur Ursache? Oder ist das Lager einfach verschlissen? Wobei es wirklich gut ausschaut.

Ich habe das Innenlager wie gezeigt eingebaut, u.a. auch die Dichtungen sind enthalten. Allerdings hat die Welle im Lager Spiel. Erst wenn ich die linke Lagerschale derart festknalle, dass sich die Welle nicht mehr leicht dreht, also mit deutlich Widerstand, dann hat die Welle kein Spiel mehr. Allerdings lässt sich so dann kaum mehr die Kurbel bewegen. Normalerweise lassen sich diese Lager ganz einfach einstellen. Hier scheints nicht zu funktionieren. Habe ich einen Denkfehler? Oder ist das Lager hin?

Edit: Fotos der Welle wären natürlich hilfreich. Muss ich aber nachreichen. Ich hatte es kontrolliert. Sah eigentlich alles gut aus.

...

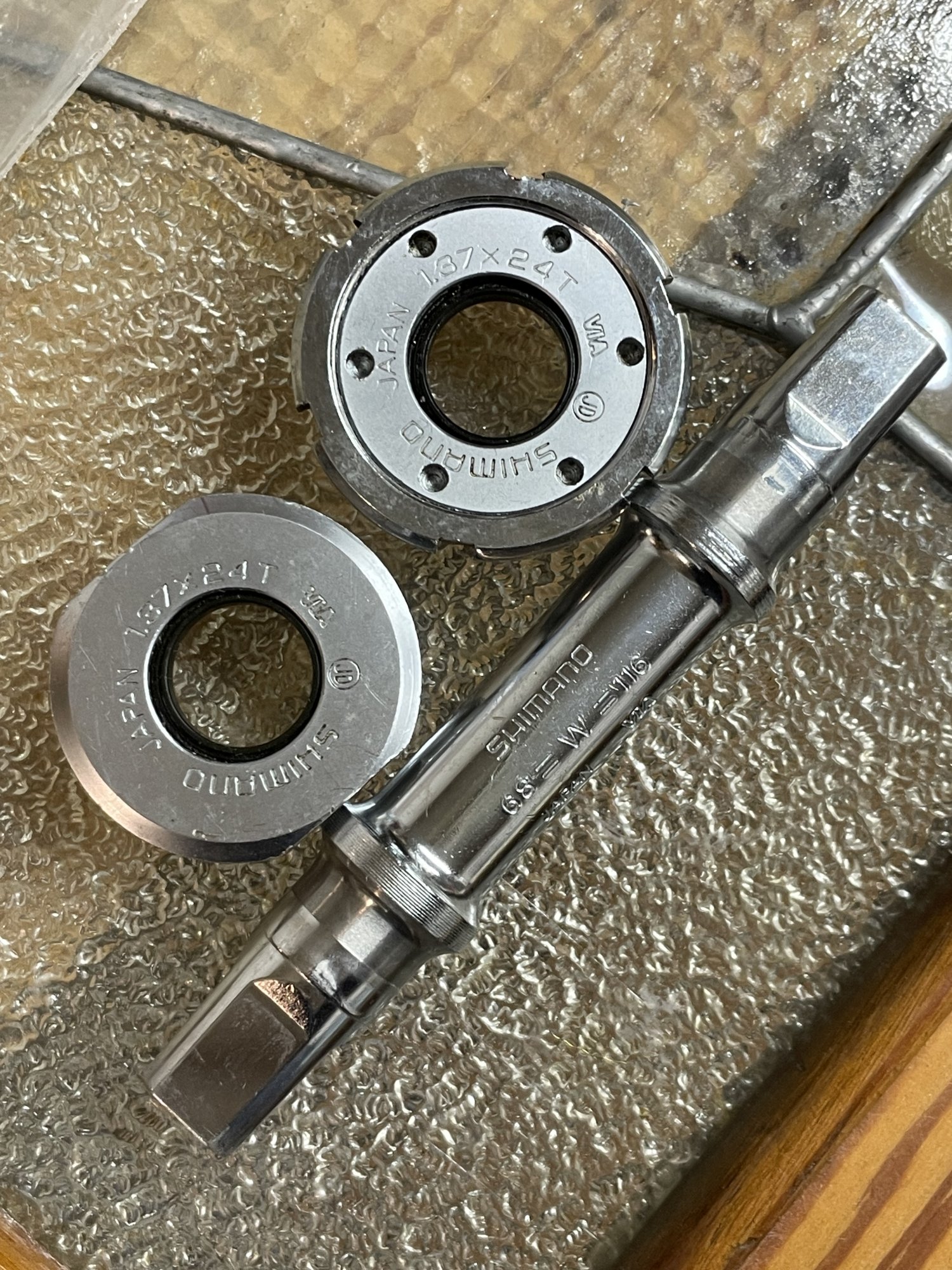

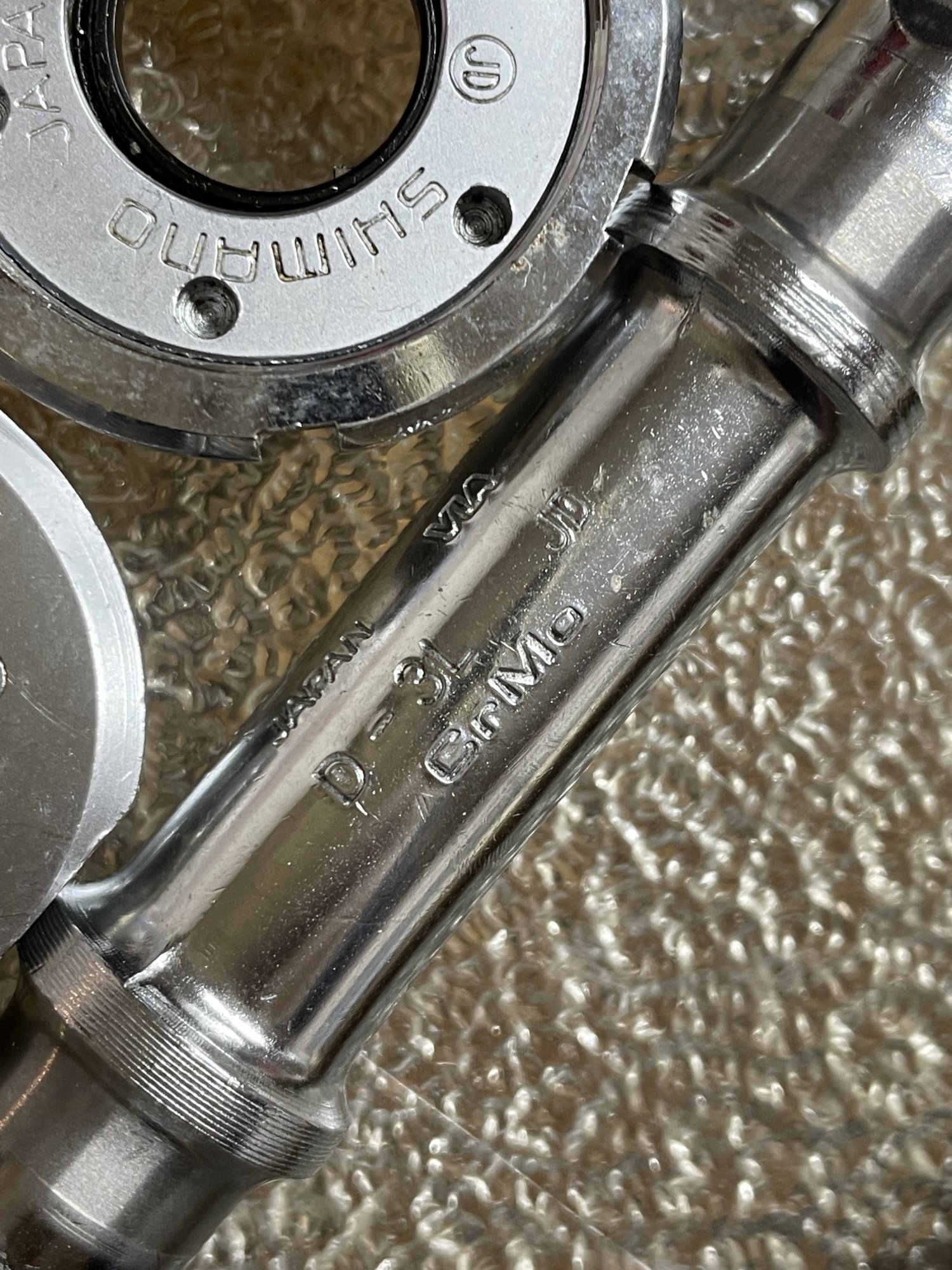

Ach habe doch noch welche gefunden:

Anhang anzeigen 1678561Anhang anzeigen 1678562

Kugelkäfige falsch herum drin? Falsche Welle?



[Stabilogelb]

Moin zusammen,
Ich bräuchte neue Konen für ne rx100 Vorderachse. Jemand ne Idee ?



[pietzke]

Kugelkäfige falsch herum drin? Falsche Welle?

Käfig nach außen zur Lagerschale so wie auf dem Bild. Falsche Welle hmmm. Habe ich mal so vor Ewigkeiten auf eBay gekauft. Passt optisch auch zu den Bildern im Netz zum 600 EX Lager.
Könnte natürlich nochmal versuchen die Käfige durch lose Kugeln zu ersetzen. Oder ich kaufe einfach ein Shimano Patronenlager für 12 Euro. Wäre bei dem Rad jetzt auch nicht so wild.



[Weezerwise]

Ans Gewinde gehört etwas sehr flutschiges. An der Kontaktstelle Konus/Vorbau würde ich sogar Carbonmontagepaste verwenden um die Reibung zu erhöhen.

Das ist das Problem. Du brauchst Reibung zwischen Konus und Vorbauschaft.



[Weezerwise]

1. Reihenfolge beim Einstellen​

• Du musst die Kontermutter bei noch minimalem Spiel anziehen, denn beim Festziehen verringert sich das Spiel leicht.
• Trick: Stelle das Lager zunächst so ein, dass du minimal fühlbares Spiel hast → dann beim Kontern verschwindet es.

Das kann so eigentlich nicht stimmen. Oder kannst Du das so bestätigen? Beim Kontern müsste sich das Spiel vergrößern, weil die Lagerschale im Gewinde nach außen gezogen wird. Also eigentlich müsstest Du einen Tick zu fest anziegen, dass es nach dem Kontern wieder passt.

2. Zustand der Lagerschalen und Kugeln​

• Shimano BB-6207: normalerweise 1/4"-Kugeln, 11 Stück pro Seite (lose, nicht im Käfig).

Da steht lose Kugeln.



[pietzke]

Das kann so eigentlich nicht stimmen. Oder kannst Du das so bestätigen? Beim Kontern müsste sich das Spiel vergrößern, weil die Lagerschale im Gewinde nach außen gezogen wird. Also eigentlich müsstest Du einen Tick zu fest anziegen, dass es nach dem Kontern wieder passt.

Da steht lose Kugeln.

Das ist ChatGPT. Da kommt leider echt oft Quatsch bei raus.

Laut Shimano Katalog ist es ein Kugelring. Meine Idee ist es, es ma mit losen Kugeln zu probieren. Ob das aber einen Unterschied macht?!

Der Zustand ist, dass die Welle nicht ganz locker ist, sich aber leicht hakelig bewegen lässt. Einzig Festknallen hilft. Aber das bringt ja nüscht.



[Weezerwise]

Das ist ChatGPT. Da kommt leider echt oft Quatsch bei raus.

Laut Shimano Katalog ist es ein Kugelring. Meine Idee ist es, es ma mit losen Kugeln zu probieren. Ob das aber einen Unterschied macht?!

Der Zustand ist, dass die Welle nicht ganz locker ist, sich aber leicht hakelig bewegen lässt. Einzig Festknallen hilft. Aber das bringt ja nüscht.

Klingt nach abgenutzten Laufflächen oder Kugeln. Sieht man auf Deinen Fotos leider nicht.



[Salamander]

Was kann man machen, wenn der Konus des Vorbaus einfach nicht mehr greifen will?
Also- habe ihn gelöst, Vorbau richtig eingestellt und will ihn nun wieder festziehen- keine Chance.
Und ja- der Konus ist noch vor Ort und nicht in den Rahmen gefallen. Es ist ein Spreizkonus,

Lange Schraube oder Gewindestange von unten aufsetzen (evtl ganz leicht eindrehen) und gegenhalten.

Oder Konus mit Schraubstock mit einigen Körnerschlägen rundum leicht vermacken für mehr Reibung?



[Salamander]

Falsche Welle hmmm. Habe ich mal so vor Ewigkeiten auf eBay gekauft. Passt optisch auch zu den Bildern im Netz zum 600 EX Lager.

Falsches Tretlagergehäuse? Also zu breit? Gab es das Lager mit verschieden breiten Wellen, meine ohne nachzusehen ja



[pietzke]

Klingt nach abgenutzten Laufflächen oder Kugeln. Sieht man auf Deinen Fotos leider nicht.

Schaue ich mir an. Guter Hinweis!

Falsches Tretlagergehäuse? Also zu breit? Gab es das Lager mit verschieden breiten Wellen, meine ohne nachzusehen ja

Hmm. BSA 68 mit 116 und ITA mit 70 und 119, glaub ich, gibt es.. mehr wüsste ich nicht.



[Weezerwise]

Falsches Tretlagergehäuse? Also zu breit? Gab es das Lager mit verschieden breiten Wellen, meine ohne nachzusehen ja

Es lässt sich ja einstellen, läuft nur rauh, wenn ich richtig verstanden habe.



[Weezerwise]

Lange Schraube oder Gewindestange von unten aufsetzen (evtl ganz leicht eindrehen) und gegenhalten.

Oder Konus mit Schraubstock mit einigen Körnerschlägen rundum leicht vermacken für mehr Reibung?

Alles entfetten, außer das Gewinde, bei eingesetztem Vorbau an der weit ausgedrehten Schraube mit einem kräftigen Ruck nach oben den Konus setzen, dann vorsichtig festziehen.



[pietzke]

Es lässt sich ja einstellen, läuft nur rauh, wenn ich richtig verstanden habe.

Gewinde usw sind ok. Lässt sich alles einschrauben. Die Welle und die Schalen sind passend, habe ich alles durchgemessen. Lässt sich nicht wirklich einstellen: entweder mit ordentlich Spiel oder bombenfest.



[Weezerwise]

Das klingt jetzt wiederum wirklich so, also ob die Käfige falsch herum sind oder nicht passen. Ich würde es mal ausgebaut mit losen Kugeln probieren, wie es da dreht. Also einfach die Welle von Hand in der Lagerschale drehen. Dabei kannst du gleich die Laufflächen anschauen.



[zurkoe]

Das klingt jetzt wiederum wirklich so, also ob die Käfige falsch herum sind oder nicht passen.

+1
Ich würde auch mal die Kugelringe umgedreht einbauen. Ich würde sagen, die Käfige kommen nach innen.



[Sonne_Wolken]

Das ist ChatGPT. Da kommt leider echt oft Quatsch bei raus.

Laut Shimano Katalog ist es ein Kugelring. Meine Idee ist es, es ma mit losen Kugeln zu probieren. Ob das aber einen Unterschied macht?!

Der Zustand ist, dass die Welle nicht ganz locker ist, sich aber leicht hakelig bewegen lässt. Einzig Festknallen hilft. Aber das bringt ja nüscht.

Locker oder hakelig ist ein großer Unterschied. Bei hakelig rasten die Kugeln ein. Müsste man eigentlich an Abdrücken in den Konen sehen.



[Sonne_Wolken]

Habe auch mal eine Frage.
Passen Simplex Unterrohrhebel auf Suntoursockel an einem Centurion LeMans von 1982?
Nehme jedenfalls an dass es Suntoursockel sind, da das Rad mit Suntour ausgestattet war.



[pietzke]

Locker oder hakelig ist ein großer Unterschied. Bei hakelig rasten die Kugeln ein. Müsste man eigentlich an Abdrücken in den Konen sehen.

Schwer zu beschreiben. Am besten wäre ein Video. Sind keine Rasterungspunkte. Ist eher so, dass die montierte Kurbel auf der Welle beim Drehen Spiel der Welle im Lager anzeigt. Also die Welle ist einfach nicht sauber „in den Kugeln“ sie lässt sich im Lager selbst bewegen.

Ich teste es ma mit dem gedrehten Käfig und mit losen Kugeln.

Danke für euren Support bereits an dieser Stelle. Ich werde berichten.



[Bonanzero]

Habe auch mal eine Frage.
Passen Simplex Unterrohrhebel auf Suntoursockel an einem Centurion LeMans von 1982?
Nehme jedenfalls an dass es Suntoursockel sind, da das Rad mit Suntour ausgestattet war.

Das ist unwahrscheinlich. Simplex passt ja nicht mal mit Huret zusammen.



[pietzke]

Anhang anzeigen 1678560

Ich versuche vergebens das Lagerspiel von dem BB-6207 einzustellen, bekomme es aber nicht hin. Vielleicht hat jemand eine Idee zur Ursache? Oder ist das Lager einfach verschlissen? Wobei es wirklich gut ausschaut.

Ich habe das Innenlager wie gezeigt eingebaut, u.a. auch die Dichtungen sind enthalten. Allerdings hat die Welle im Lager Spiel. Erst wenn ich die linke Lagerschale derart festknalle, dass sich die Welle nicht mehr leicht dreht, also mit deutlich Widerstand, dann hat die Welle kein Spiel mehr. Allerdings lässt sich so dann kaum mehr die Kurbel bewegen. Normalerweise lassen sich diese Lager ganz einfach einstellen. Hier scheints nicht zu funktionieren. Habe ich einen Denkfehler? Oder ist das Lager hin?

Edit: Fotos der Welle wären natürlich hilfreich. Muss ich aber nachreichen. Ich hatte es kontrolliert. Sah eigentlich alles gut aus.

...

Ach habe doch noch welche gefunden:

Anhang anzeigen 1678561Anhang anzeigen 1678562

Weil ich es selbst immer wieder falsch mache- Kugelringe ganz sicher richtig rum drin?

Kugelkäfige falsch herum drin? Falsche Welle?

Das klingt jetzt wiederum wirklich so, also ob die Käfige falsch herum sind oder nicht passen. Ich würde es mal ausgebaut mit losen Kugeln probieren, wie es da dreht. Also einfach die Welle von Hand in der Lagerschale drehen. Dabei kannst du gleich die Laufflächen anschauen.

Locker oder hakelig ist ein großer Unterschied. Bei hakelig rasten die Kugeln ein. Müsste man eigentlich an Abdrücken in den Konen sehen.

Absurd. Es hat tatsächlich geholfen die Kugelringe einfach umzudrehen. Jetzt lässt sich das Lagerspiel - wie gewohnt - recht simpel und perfekt einstellen. Gott sei Dank!

Seltsam, dass es in der Anleitung von Shimano selbst gegenteilig dargestellt ist:
