Mal eben schnell ne kleine Bastelfrage

[mic-robi]

Guten Morgen,

ich bastel grade an der Nabe meines MTB (Deore LX HB-M563). Weiß jemand, wieviele Kugeln da rein kommen? Ich hab je 10 drin, aber wenn ich mir die Abbildungen von Achsen bei eBay ansehe - ich brauche eine neue, die Konen sind hinüber - sind da immer 22 Kugeln abgebildet, sprich 11 je Achse statt meiner 10.

Googlen hilft mir grade nicht weiter. Weiß hier jemand Bescheid?

Danke, markus.

11 Kugeln
Man sieht ja das noch genug Platz is

Laut Shimano kommen dort jeweils 10 Kugeln hinein.

https://si.shimano.com/api/publish/storage/pdf/de/ev/HB-M563-A/EV-HB-M563-A-1483B.pdf



[Flat Eric]

Guten Morgen,

ich bastel grade an der Nabe meines MTB (Deore LX HB-M563). Weiß jemand, wieviele Kugeln da rein kommen? Ich hab je 10 drin, aber wenn ich mir die Abbildungen von Achsen bei eBay ansehe - ich brauche eine neue, die Konen sind hinüber - sind da immer 22 Kugeln abgebildet, sprich 11 je Achse statt meiner 10.

Googlen hilft mir grade nicht weiter. Weiß hier jemand Bescheid?

Danke, markus.

Da kommen 10 Kugeln rein , das ist ja abhängig von den Durchmessern von Konus und Lagerschale , eine mehr passt nie , eine zu wenig ist keine direkte Katastrophe , die Last verteilt sich auf eine Kugel weniger , schon oft erlebt , dreht auch ...



[_bronco_]

Morgen zusammen,

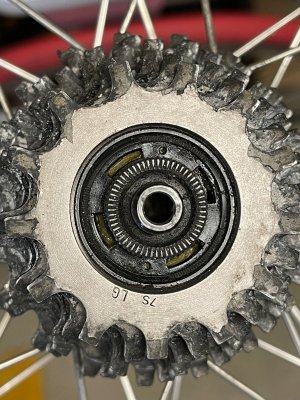

ich habe hier einen vermeitlichen Dura-Ace 7-fach Schraubkranz den ich gerne demontieren möchte.
Wenn ich mir die 4 Nuten so angucke, sieht es mir allerdings eher so aus, als würde der Suntor Abzieher mit 4 Mitnehmern benötigt werden. Oder liege ich da falsch?



[Flat Eric]

Morgen zusammen,

ich habe hier einen vermeitlichen Dura-Ace 7-fach Schraubkranz den ich gerne demontieren möchte.
Wenn ich mir die 4 Nuten so angucke, sieht es mir allerdings eher so aus, als würde der Suntor Abzieher mit 4 Mitnehmern benötigt werden. Oder liege ich da falsch?

Das ist kein Shimano DA 7400 Kranz , die haben immer diesen Vielzahnabzieher nötig .
Für das Foddo hättste da mal den Schmodder vorne entfernt , ist ja wie ein Suchbild das , wenn der Suntor Abzieher passt ist doch alles gut ,



[Gelöschtes Mitglied 71483]

Das ist kein Shimano DA 7400 Kranz , die haben immer diesen Vielzahnabzieher nötig .
Für das Foddo hättste da mal den Schmodder vorne entfernt , ist ja wie ein Suchbild das , wenn der Suntor Abzieher passt ist doch alles gut ,

Das heißt "Wimmelbild", weis ich seit ich Opa bin



[Fadenfischfan]

Laut Shimano kommen dort jeweils 10 Kugeln hinein.

https://si.shimano.com/api/publish/storage/pdf/de/ev/HB-M563-A/EV-HB-M563-A-1483B.pdf

DAS hab ich gesucht. Danke, auch an die beiden anderen für eure Antworten.



[Gelöschtes Mitglied 71483]

Wenn man jetzt 9Kugeln nimmt, verändert sich dann die Laufbahn? Zumindest der Konus rückt dann ja weiter rein????



[roykoeln]

Ist das nicht ne verdreckte ug nabe?
Edith ruft: kassettennnabe



[_bronco_]

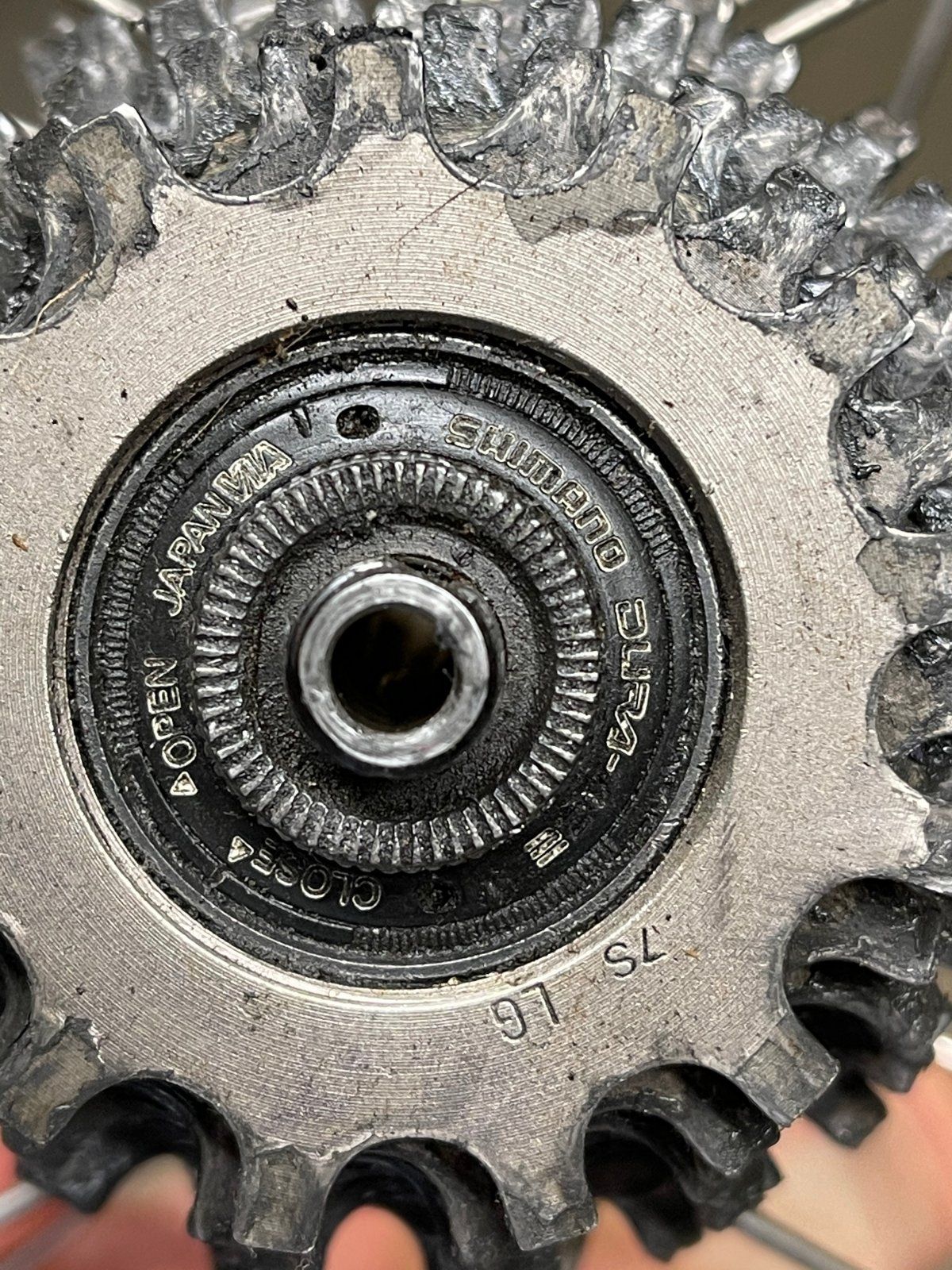

Die Nabe ist definitv Dura-Ace. Der Schraubkranz hat auch eine Staubkappe auf der Dura-Ace drauf steht. In meinem jugendlichen Leichtsinn habe ich gedacht, die würde auch nur auf einen Dura-Ace Kranz passen.
Für mich sieht das aber eher nach Suntour aus. Bevor ich jetzt den Abzieher kaufe, wollte ich halt wissen ob der Suntour Abzieher der richtige ist.

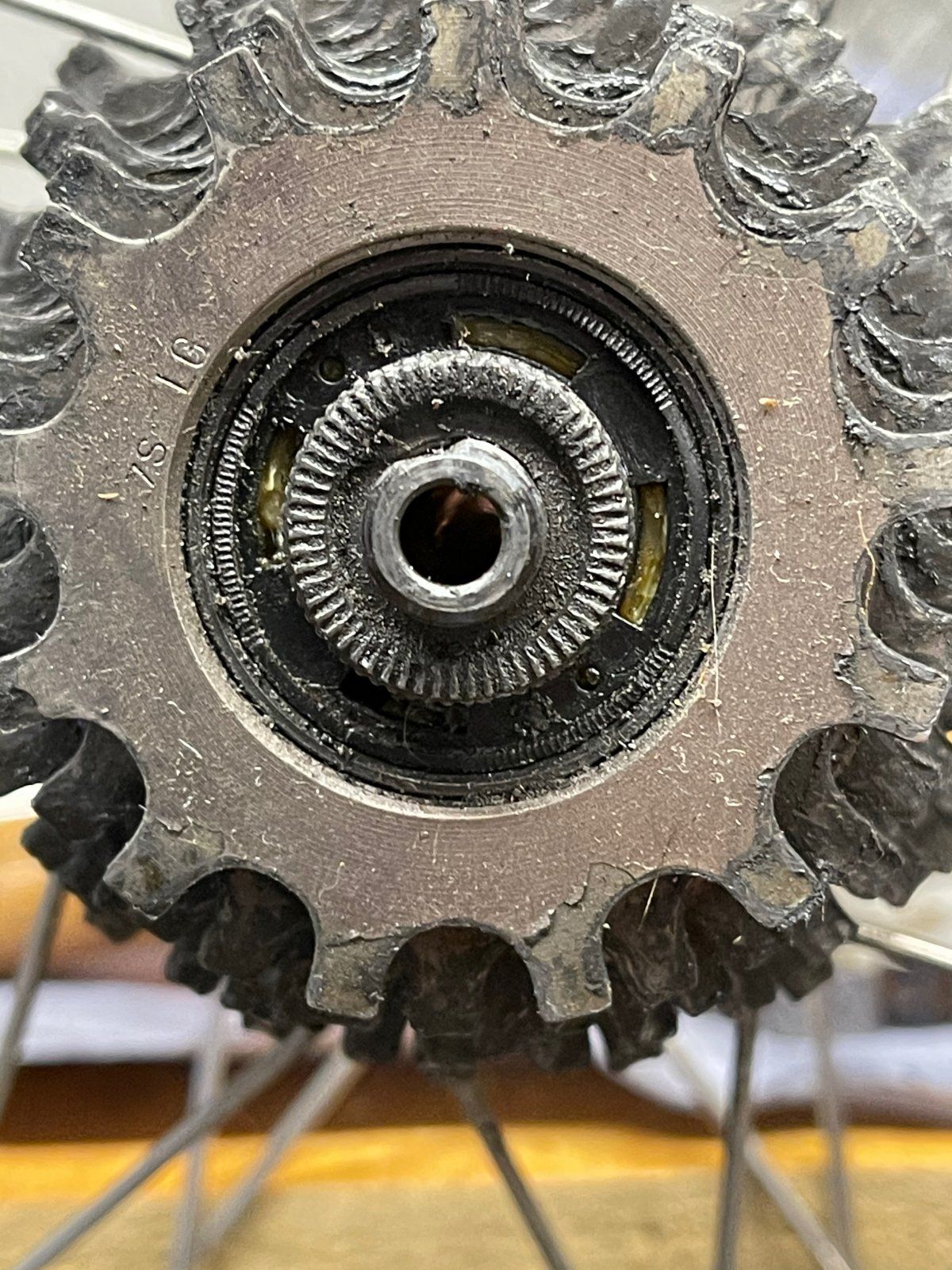

Bin noch mal kurz mit dem Tuch drüber, aber erkennen tue ich jetzt auch nicht viel mehr.
Hinten auf dem großen Ritzel steht noch "19 Index".



[colner77]

Wenn man jetzt 9Kugeln nimmt, verändert sich dann die Laufbahn? Zumindest der Konus rückt dann ja weiter rein????

Nee der Abstand zwischen Laufbahn und Konus bleibt der gleiche, die Kugeln werden ja nicht kleiner. Das Gewicht wird nur auf weniger Kugeln verteilt



[a.j.h.]

Da passt auch der Zweinasenabzieher - haste einmal gut, wenn du abrutschst.
Aber richtig: Der SunTour-Abzieher ist von der Sache das bessere Patent



[colner77]

Die Nabe ist definitv Dura-Ace. Der Schraubkranz hat auch eine Staubkappe auf der Dura-Ace drauf steht. In meinem jugendlichen Leichtsinn habe ich gedacht, die würde auch nur auf einen Dura-Ace Kranz passen.
Für mich sieht das aber eher nach Suntour aus. Bevor ich jetzt den Abzieher kaufe, wollte ich halt wissen ob der Suntour Abzieher der richtige ist.
Bin noch mal kurz mit dem Tuch drüber, aber erkennen tue ich jetzt auch nicht viel mehr.
Hinten auf dem großen Ritzel steht noch "19 Index".

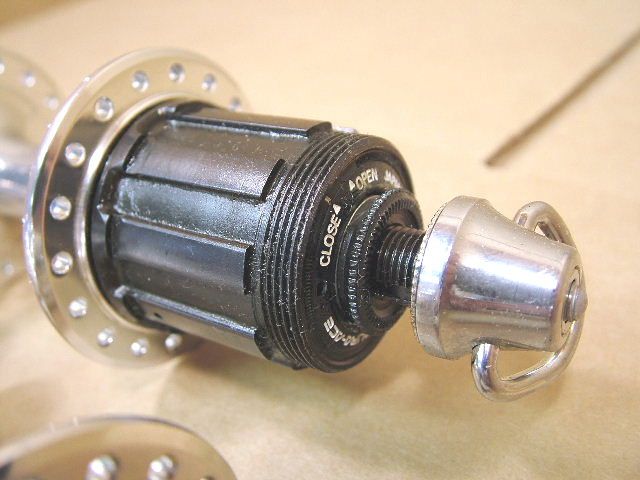

Ist das nicht eher sowas?

Uniglide Freilauf mit speziellem kleineren abschlussritzel



[a.j.h.]

Japp - denke ich jetzt auch.
Die Abzieheraufnahme wird den UG-Freilauf zerlegen.
Ich hatte den alten UG schon ewig nicht mehr offen - also ohne die Kappe

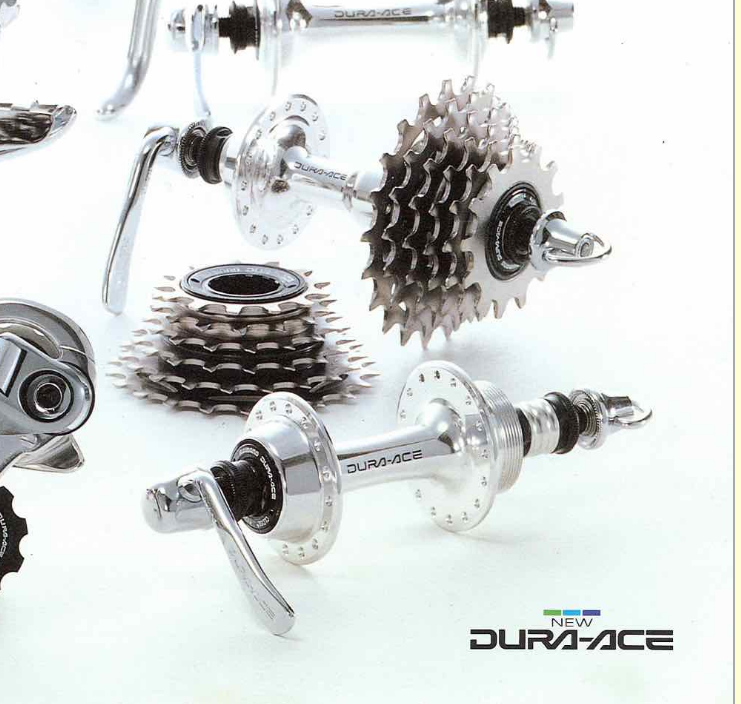

Kann man aber auch an der Nabe sehen: Wenn sie die Verdickung zur Kranzseite hat, isses UG.
Wie die obere Nabe im Bild



[Gelöschtes Mitglied 71483]

Nee der Abstand zwischen Laufbahn und Konus bleibt der gleiche, die Kugeln werden ja nicht kleiner. Das Gewicht wird nur auf weniger Kugeln verteilt

Rutscht der Konus nicht nen Mü tiefer?



[_bronco_]

Was es nicht alles gibt. Die Verdickung ist da.
Also doch nicht mit dem Abzieher ran?



[colner77]

Was es nicht alles gibt. Die Verdickung ist da.
Also doch nicht mit dem Abzieher ran?

Nee, zwei kettenpeitschen, eine aufs größe eine aufs kleinste Ritzel



[a.j.h.]

Rechtsgewinde



[colner77]

Rutscht der Konus nicht nen Mü tiefer?

Nee, im Querschnitt macht das auch keinen Sinn.

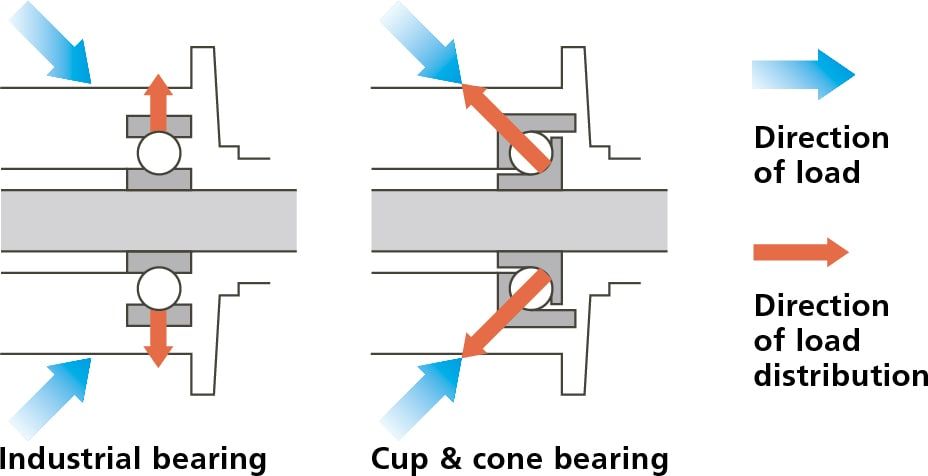

Im rechten bild halten ja die 2 Kugeln den Abstand zwischen Konus und Schale, ganz egal wie viele noch in der Laufbahn liegen. Nur die Kugelgröße könnte den Abstand ändern



[RoKaDo]

Rutscht der Konus nicht nen Mü tiefer?

Ja wenn es zu spät ist und die Kugeln sich verabschieden.



[Gelöschtes Mitglied 71483]

Mein Denkfehler war, mehr Platz zwischen den Kugeln und ......
