Mal eben schnell ne kleine Bastelfrage

[Gude]

Am Zwischenstück is falsch
Schalthebel Rahmen

Falsches Teil?
Falsche Position?



[RoKaDo]

Falsche Position?

Der Anschlag gehört so, dass der Schalthebel parallel zum Rohr ist.



[Olddutsch]

Falsches Teil?
Falsche Position?

Der Hebelstop muss parallel zum Unterrohr bei 12 Uhr liegen
Zeig Mal den Adapter



[DaleCannon]

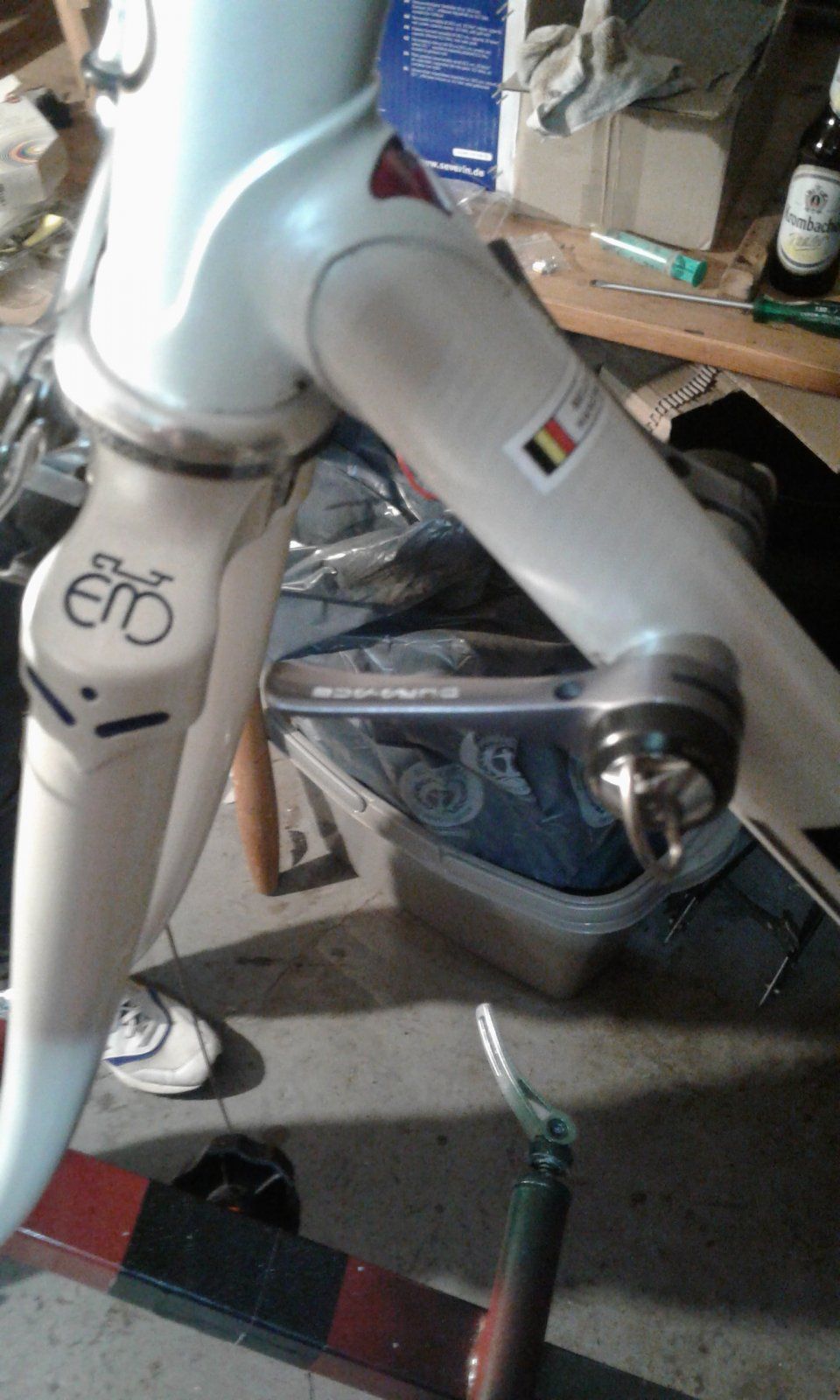

Dura Ace 7400 Schalthebel links. Stellung stimmt wohl nicht... anders gehts aber anscheinend nicht nach Analyse des Aufbaus.
Wo liegt mein Fehler?
Anhang anzeigen 948511

der Rahmenadapter könnte 180° versetzt angebaut sein. Anschlag muss nach oben und Hebel mit Vorspannung montiert weden...



[Gude]

Der Anschlag gehört so, dass der Schalthebel parallel zum Rohr ist.

Der Hebelstop muss parallel zum Unterrohr bei 12 Uhr liegen
Zeig Mal den Adapter

der Rahmenadapter könnte 180° versetzt angebaut sein. Anschlag muss nach oben und Hebel mit Vorspannung montiert weden...

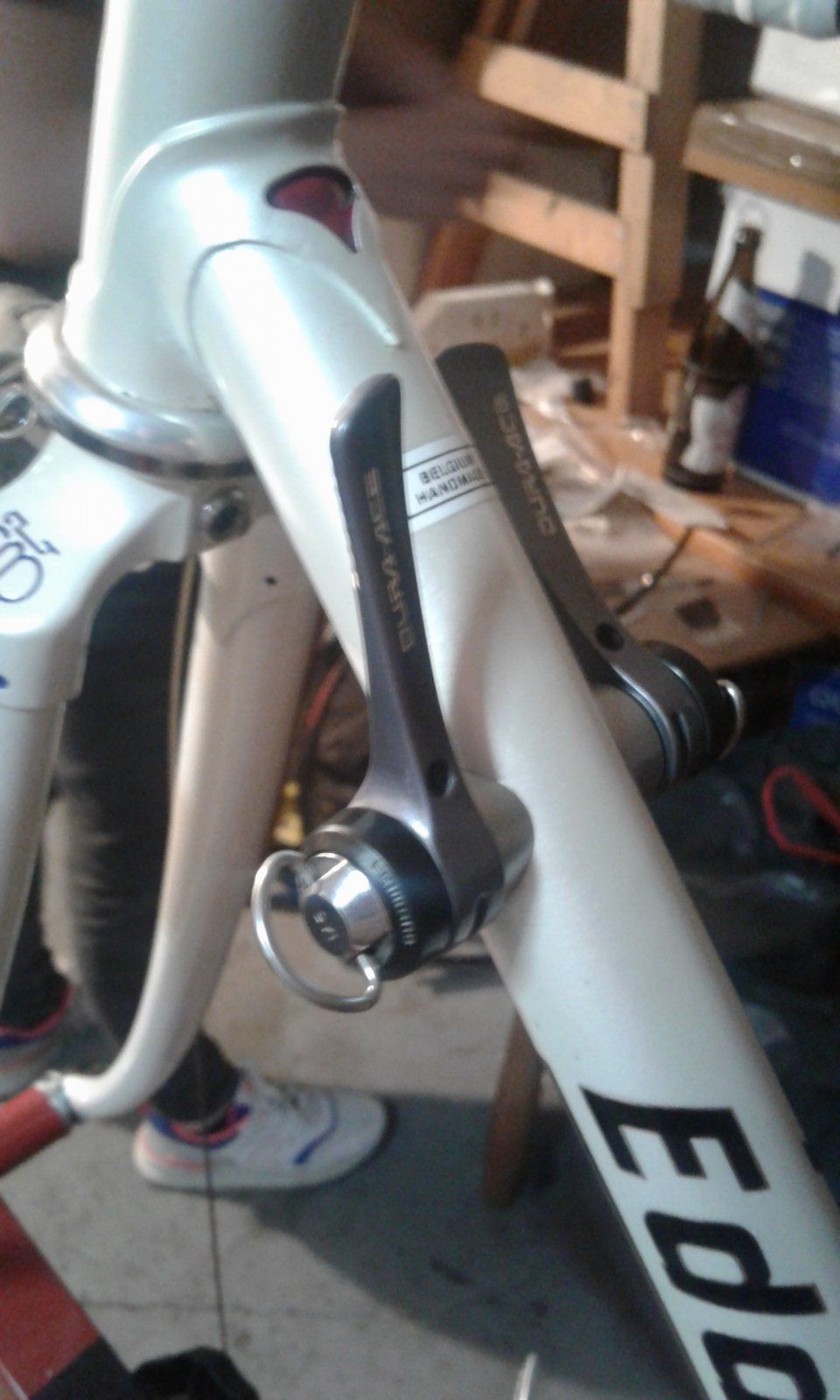

Das ist die Alternative 180grad versetzt:

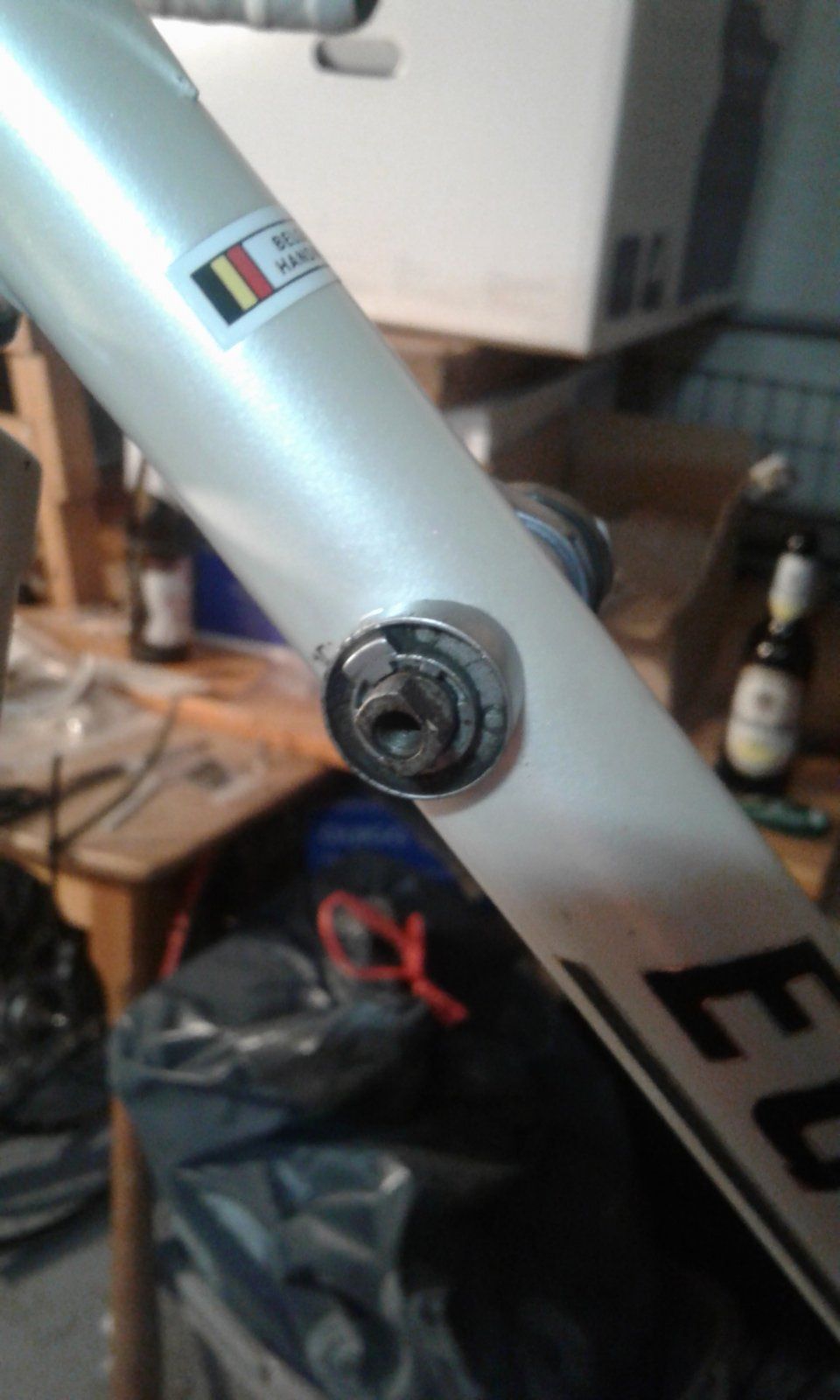

In dem Fall steht der Adapter so:

Danke schonma!



[Olddutsch]

Schalte Mal auf auf friktion ,U drück ihn nach vorne



[Bonanzero]

So ist es richtig.
... und jetzt kommt bestimmt gleich wieder die Diskussion mit "bei mir ist der Hebel aber gerade", "ich kenne das nur so" und "es gab solche und solche Ausführungen" - genau wie alle 4-6 Monate.



[𝐻𝑒𝓍𝑒𝓇]

Schalte Mal auf auf friktion ,U drück ihn nach vorne

Links gibt's nur Friction...



[Olddutsch]

So ist es richtig.
... und jetzt kommt bestimmt gleich wieder die Diskussion mit "bei mir ist der Hebel aber gerade", "ich kenne das nur so" und "es gab solche und solche Ausführungen" - genau wie alle 4-6 Monate.

Wenn dem so sei ,dürfte der rechte sich nicht parallel stellen lassen
ergo 2 verschiedene Adapter



[Bonanzero]

Das ist auch so. Die Adapter sind in der Tat oft, aber nicht immer linx so, dass der Hebel nicht ganz parallel zum Rohr steht. Ich hatte das in der Tat bei meinen allerersten Shinmanohebeln und deswegen sehe ich das als normal an. Gestört hat es mich nie, es ist sogar etwas ergonomischer, weil der Hebel in der Stellung etwas besser zu greifen ist.



[RoKaDo]

Schalte Mal auf auf friktion ,U drück ihn nach vorne

Also ich bin ja kein Shimanofachmann, aber das weiss selbst ich,
das man da links nichts umschalten kann.



[Gude]

Wenn dem so sei ,dürfte der rechte sich nicht parallel stellen lassen
ergo 2 verschiedene Adapter

So ist es richtig.
... und jetzt kommt bestimmt gleich wieder die Diskussion mit "bei mir ist der Hebel aber gerade", "ich kenne das nur so" und "es gab solche und solche Ausführungen" - genau wie alle 4-6 Monate.

Jo. Das wirds sein. Schade, sieht kacke aus :-D



[𝐻𝑒𝓍𝑒𝓇]

Jo. Das wirds sein. Schade, sieht kacke aus :-D

Verstehe ich nicht, fährst du hinten auch immer das Ritzel damit der Hebel parallel zum Rohr steht? Wenn vorn großes Blatt, steht der auch nicht parallel... Hab ich mir nie Gedanken drüber gemacht.
Kannst natürlich auch Hasenohren fahren, sehen top aus, Bedienung ist sehr leicht, klicken aber nicht.



[hec]

Hallo zusammen, ich möchte bald mit dem Aufbau meines Cinelli supercorsa beginnen. Kann man das Baujahr anhand der Nummer im Tretlager schließen? Diese beginnt (6 stellig) mit 85…

das Tretlager hat keinen Spoiler, was aber vlt an auch der Rahmenhöhe 60 liegen könnte. Einkerbungen für die Pastillen sind vorhanden. Was mir noch aufgefallen ist, ist ein Aufkleber der olympischen Ringe an der Kettenstrebe nicht antriebsseitig.



[Olddutsch]

Hallo zusammen, ich möchte bald mit dem Aufbau meines Cinelli supercorsa beginnen. Kann man das Baujahr anhand der Nummer im Tretlager schließen? Diese beginnt (6 stellig) mit 85…

das Tretlager hat keinen Spoiler, was aber vlt an auch der Rahmenhöhe 60 liegen könnte. Einkerbungen für die Pastillen sind vorhanden. Was mir noch aufgefallen ist, ist ein Aufkleber der olympischen Ringe an der Kettenstrebe nicht antriebsseitig.

Bilder Bilder Bilder!!!!!!! Ohne Bilder nix Rat



[gridno27]

Dura Ace 7400 Schalthebel links. Stellung stimmt wohl nicht... anders gehts aber anscheinend nicht nach Analyse des Aufbaus.
Wo liegt mein Fehler?
Anhang anzeigen 948511

so wird der m.W. nur als Ausgangsstellung montiert (...s. Shimano Manual SL-7402) bevor der Schaltzug eingefädelt wird der ihn parallel zum Unterrohr hält - ggf. müsste Dein Schaltzug zu lang sein

https://www.rennrad-news.de/forum/threads/montageanleitung-shimano-rahmenschalthebel-sl-6401.104615/



[Thomthom]

Der SL7402 -8-Fach steht für kleines Blatt etwas erigiert.



[Olddutsch]

Also ich bin ja kein Shimanofachmann, aber das weiss selbst ich,
das man da links nichts umschalten kann.

Irren is menschlich oder @RoKaDo ,genau wie mit dem Patronenlager vor kurzem



[Gelöschtes Mitglied 100153]

Keine direkte Bastelfrage, aber ich wusste jetzt spontan nicht, wo ich es hinschieben soll :

Für einen weißen Italiener ca. 1977 suche ich einen braunen Sattel. Di Bartolomei hat gerne braune Sättel und braunes LB verwendet. Das würde ich bei meinem DB auch gerne tun.

Bartolomei hat ja in der Zeit nahezu ausschliesslich mit Campagnolo und evtl. noch Gipiemme ausgerüstet. Zuweilen haben sie auch Sättel mit Campagnolo ( Electa ? )Prägung verwendet ( hat Campa die selber hergestellt oder im Auftrag fertigen lassen ? ), wenn ich aber deren Preise sehe.....

Was könnt ihr mir da so empfehlen ? Unicanitor ?
Ans Rad kommt Gran Sport - muss also kein Luxus-Sattel sein, sollte nur möglichst aus der Zeit, italienisch und braun sein

LG Micha



[gege65]

Kann der Shimano DURA ACE ST-7400 vorne 3-fach schalten? oder hat der nur 2 Rasten? Möchte einen verratzten Satz gerne am Crosser testen.
Bitte nicht lynchen, falls das in irgendeiner Shimano-Bibel als Sünde vermerkt ist
