Mal eben schnell ne kleine Bastelfrage

[Nik S.]

Mit U-Scheibe.

Kurbel mit Stahlschraube und 14er Nuß 1/2" schön fest aufziehen...
... Stahlschraube raus und Alu rein.
Normalfest.
Die Kurbeln bleiben dann eigentlich auch so drauf.

35-40 Nm

Einen Drehmomentschlüsschel habe ich leider noch nicht in Bestand. Aber dann vlt bis dahin
Danke!



[Bonanzero]

Ich würde erstmal eine Weile mit den Stahlschrauben fahren und dann nochmal nachziehen. Erst dann die Aluschrauben einbauen.



[Gelöschtes Mitglied 71483]

Bitte zeigen...
Danke.



[JUR]

Hmmm, das hat aber sicher 102mm und ist BSA, nicht ITA.



[Gelöschtes Mitglied 71483]

Ist von einem Colnago ausgebaut. Keine Ahnung was die da verbaut haben.



[JUR]

Einen Drehmomentschlüsschel habe ich leider noch nicht in Bestand. Aber dann vlt bis dahin
Danke!

...zitiere Radplan Delta:
"Nach Finden der optimalen Position werden die Kurbeln fest aufgezogen, dies klappt mit konventionellen, gefetteten Kurbelschrauben mit 14er oder 15er Sechskantkopf besser als mit Inbusschrauben. Die Sechskantschrauben mit 10erU - Scheibe und einer Nuss aus dem 3/8 Zoll KFZ-Ratschenkasten kräftig festziehen und nach jeweils einer Viertelstunde zweimal nachziehen. Mit ½ Zoll Nüssen klappen nur 14er Köpfe, für die 15er Köpfe ist die Nuss zu gross und passt nicht in die Vertiefung.
Anschliessend die Sechskantschrauben wieder raus und die schicken, neuen Inbusschrauben normal fest reindrehen. Die Kurbel würde jetzt auch ohne Schraube halten!"



[Gelöschtes Mitglied 71483]

Wenn ich auf das Gewinde der rechten Lagerschale den Daumennagel halte und die Lagerschale gegen die Fahrtrichtung drehe schraub ich mich rein.
Viel spaß beim Umdenken



[RoKaDo]

Ist von einem Colnago ausgebaut. Keine Ahnung was die da verbaut haben.

Ich kenne auch nur 102....steht da nicht Chorus drauf?



[Flat Eric]

...zitiere Radplan Delta:
"Nach Finden der optimalen Position werden die Kurbeln fest aufgezogen, dies klappt mit konventionellen, gefetteten Kurbelschrauben mit 14er oder 15er Sechskantkopf besser als mit Inbusschrauben. Die Sechskantschrauben mit 10erU - Scheibe und einer Nuss aus dem 3/8 Zoll KFZ-Ratschenkasten kräftig festziehen und nach jeweils einer Viertelstunde zweimal nachziehen. Mit ½ Zoll Nüssen klappen nur 14er Köpfe, für die 15er Köpfe ist die Nuss zu gross und passt nicht in die Vertiefung.
Anschliessend die Sechskantschrauben wieder raus und die schicken, neuen Inbusschrauben normal fest reindrehen. Die Kurbel würde jetzt auch ohne Schraube halten!"

Ich finde das ziemlich fragwürdig....
Schon eine 3/8.Zoll Knarre hat für ein M8*1 Gewinde einen zu langen Hebelarm bei Einsatz der Kraft des Armes , man könnte die locker abdrehen.
Der Kurbelschraubenschlüssel von Campa ist deutlich kürzer ausgelegt .
Eine 1/2 zoll Knarre ist noch länger .
Und was soll das mit dem nachziehen?
knallt ihr die Kurbeln so an das das Material der Kurbel anfängt sich langsam plastisch zu verformen?
Und warum geht das mit Sechskantkopfschrauben besser als mit Innensechskantschrauben , so ein Quark habe ich lange nicht gelesen , der Grund dafür täte mich mal Interessieren , rutscht der Schlüssel ab oder was ?
Bei einigen Abhandlungen von Fachleuten fliegt mir schon mal der Draht aus der Mütze .
Fachmann und Experte ist ja keine geschützte Berufsbezeichnung die man per Prüfung erwerben muss , das darf sich ja jeder nennen .
Ok , ich auch



[roykoeln]

Auf dem rawuza lager steht bsa, das hat 103.
In ITA 102.



[Olddutsch]

...zitiere Radplan Delta:
"Nach Finden der optimalen Position werden die Kurbeln fest aufgezogen, dies klappt mit konventionellen, gefetteten Kurbelschrauben mit 14er oder 15er Sechskantkopf besser als mit Inbusschrauben. Die Sechskantschrauben mit 10erU - Scheibe und einer Nuss aus dem 3/8 Zoll KFZ-Ratschenkasten kräftig festziehen und nach jeweils einer Viertelstunde zweimal nachziehen. Mit ½ Zoll Nüssen klappen nur 14er Köpfe, für die 15er Köpfe ist die Nuss zu gross und passt nicht in die Vertiefung.
Anschliessend die Sechskantschrauben wieder raus und die schicken, neuen Inbusschrauben normal fest reindrehen. Die Kurbel würde jetzt auch ohne Schraube halten!"

Frage mich auch was das nachziehen nach 15 Min bewirken soll
Wenn ein kalibrierter Dremo mit XX Nm auslöst dann sind es XX Nm
Nur nebenbei bei der DB dürfen nur ungefettete Schrauben U Muttern mit dem Dremo angezogen werden
Is auch logisch,Fett verfälscht den Anzugsmoment



[RoKaDo]

Und was soll das mit dem nachziehen?

Weil die sich lockern....nach einer viertel Stunde ist natürlich
der totale Quatsch, aber nach ein oder zwei Ausfahrten macht
das natürlich Sinn.



[JUR]

Ich finde das ziemlich fragwürdig....
Schon eine 3/8.Zoll Knarre hat für ein M8*1 Gewinde einen zu langen Hebelarm bei Einsatz der Kraft des Armes , man könnte die locker abdrehen.
Der Kurbelschraubenschlüssel von Campa ist deutlich kürzer ausgelegt .
Eine 1/2 zoll Knarre ist noch länger .
Und was soll das mit dem nachziehen?
knallt ihr die Kurbeln so an das das Material der Kurbel anfängt sich langsam plastisch zu verformen?
Und warum geht das mit Sechskantkopfschrauben besser als mit Innensechskantschrauben , so ein Quark habe ich lange nicht gelesen , der Grund dafür täte mich mal Interessieren , rutscht der Schlüssel ab oder was ?
Bei einigen Abhandlungen von Fachleuten fliegt mir schon mal der Draht aus der Mütze .
Fachmann und Experte ist ja keine geschützte Berufsbezeichnung die man per Prüfung erwerben muss , das darf sich ja jeder nennen .
Ok , ich auch

Frage mich auch was das nachziehen nach 15 Min bewirken soll
Wenn ein kalibrierter Dremo mit XX Nm auslöst dann sind es XX Nm
Nur nebenbei bei der DB dürfen nur ungefettete Schrauben U Muttern mit dem Dremo angezogen werden
Is auch logisch,Fett verfälscht den Anzugsmoment

Weil die sich lockern....nach einer viertel Stunde ist natürlich
der totale Quatsch, aber nach ein oder zwei Ausfahrten macht
das natürlich Sinn.

Alles richtig.
Ich habe ja weiter oben von ca. 35 Nm gesprochen. Die Angaben der Hersteller, was mit wieviel wo drauf gezogen werden soll sind so vielfältig, wie Bild-Schlagzeilen.
Ob mit Fett oder ohne, bitte auf keinen Fall gedankenlos fest knallen.

Eine 1/2" 14er Nuß passt ziemlich gut.

Wenn man sich die Kurbel anschaut, so sie schon einmal montiert war, sind die Abdrücke so etwas wie eine Richtmarke.

...ein neues Innenlager kommt von Hand gesteckt meistens vor diesem Abdruck zum Liegen.

Eine Sichtkontrolle während der Montage, wie weit die Kurbel aufgezogen ist halte ich für sinnvoll, bzw. so mache ich es.

Und ja, nach 15 Minuten Nachziehen bringt es nicht.

Exemplarisch an zwei verschiedenen Kurbeln...



[Olddutsch]

Genau so sinnlos der Doppelknack mit dem Dremo
Machen Leute die Hosenträger U Gürtel an der Jeans haben



[RoKaDo]



[Nik S.]

Alles richtig.
Ich habe ja weiter oben von ca. 35 Nm gesprochen. Die Angaben der Hersteller, was mit wieviel wo drauf gezogen werden soll sind so vielfältig, wie Bild-Schlagzeilen.
Ob mit Fett oder ohne, bitte auf keinen Fall gedankenlos fest knallen.
Anhang anzeigen 894882

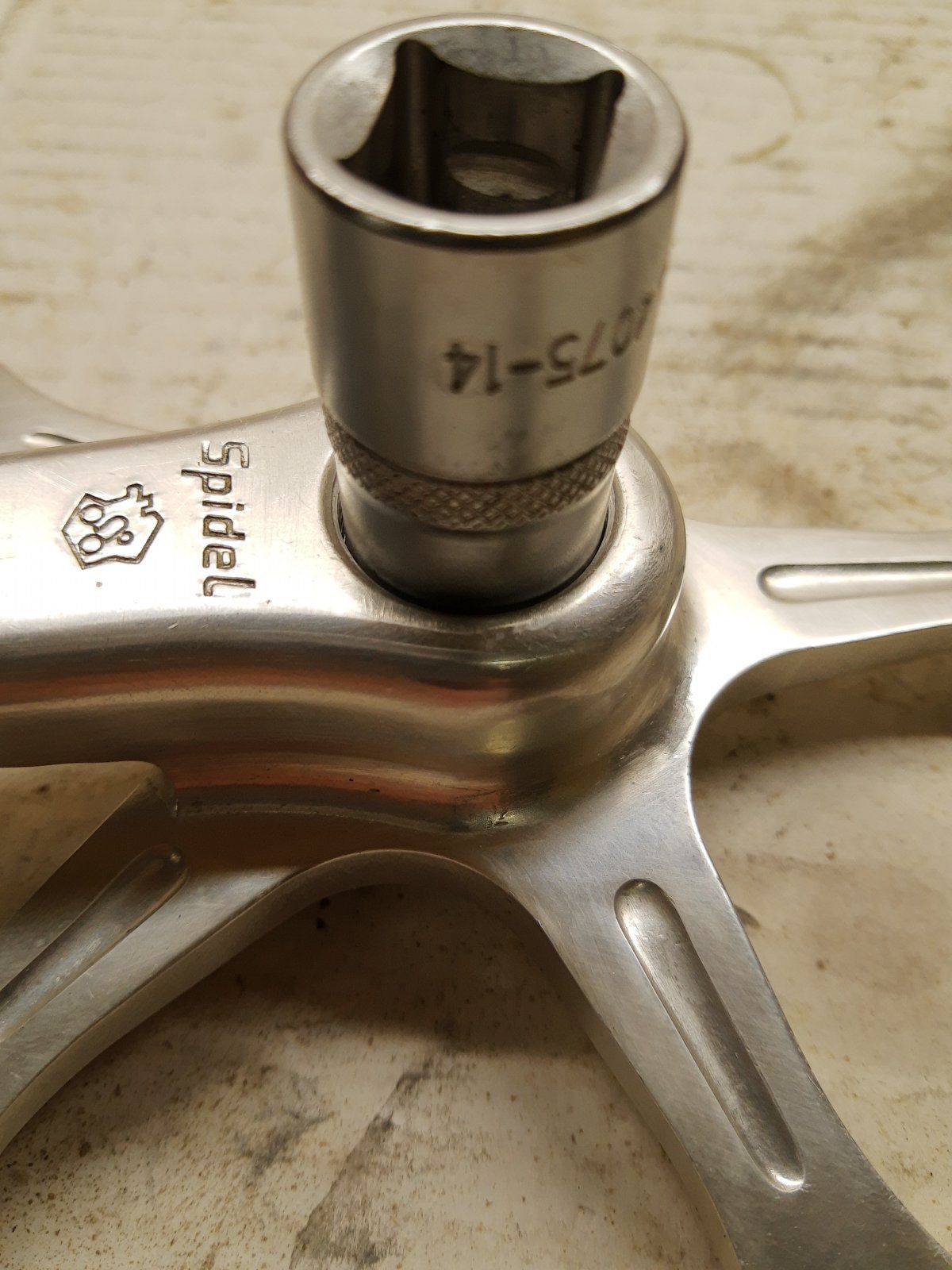

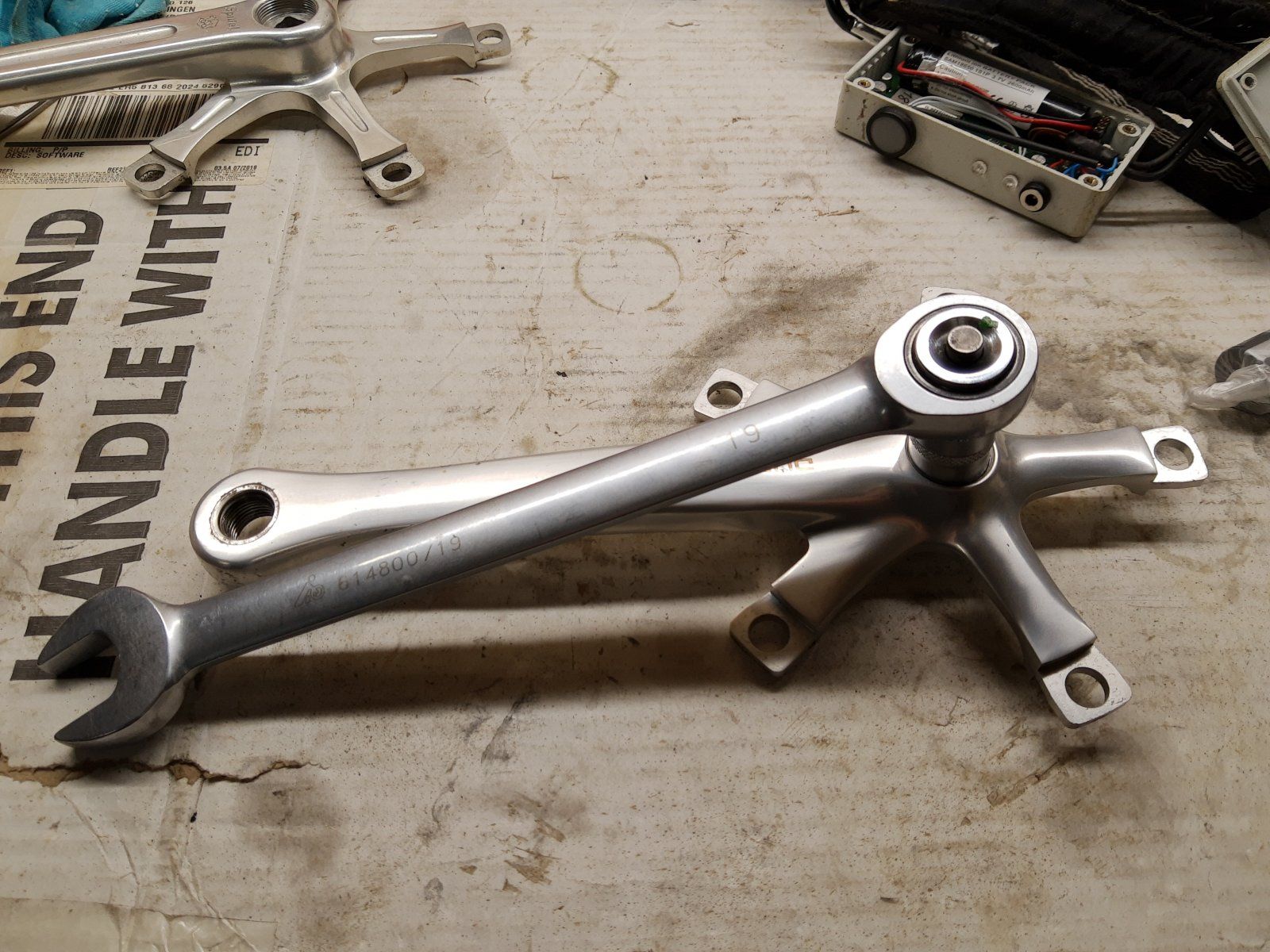

Eine 1/2" 14er Nuß passt ziemlich gut.
Anhang anzeigen 894883
Anhang anzeigen 894884

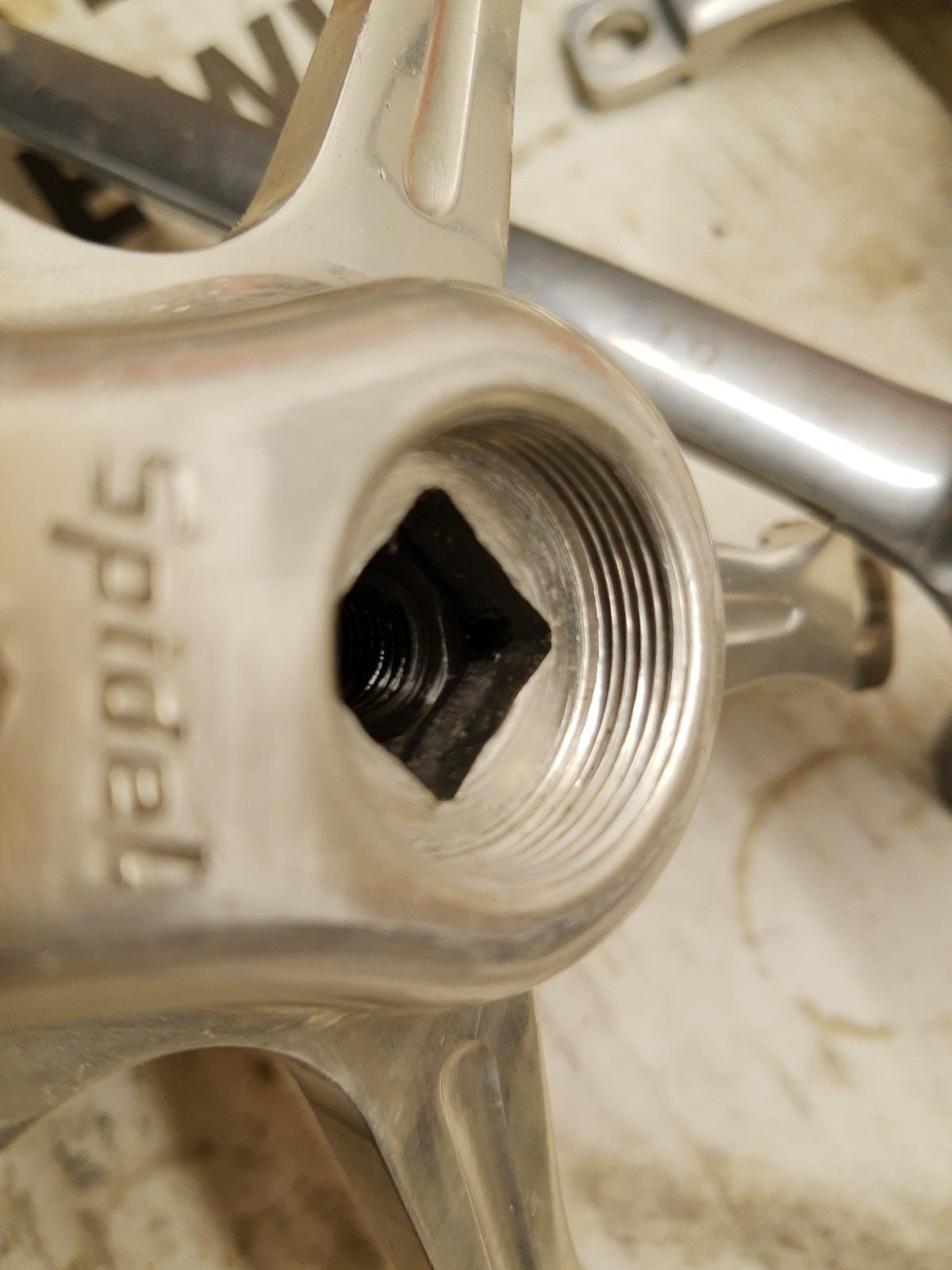

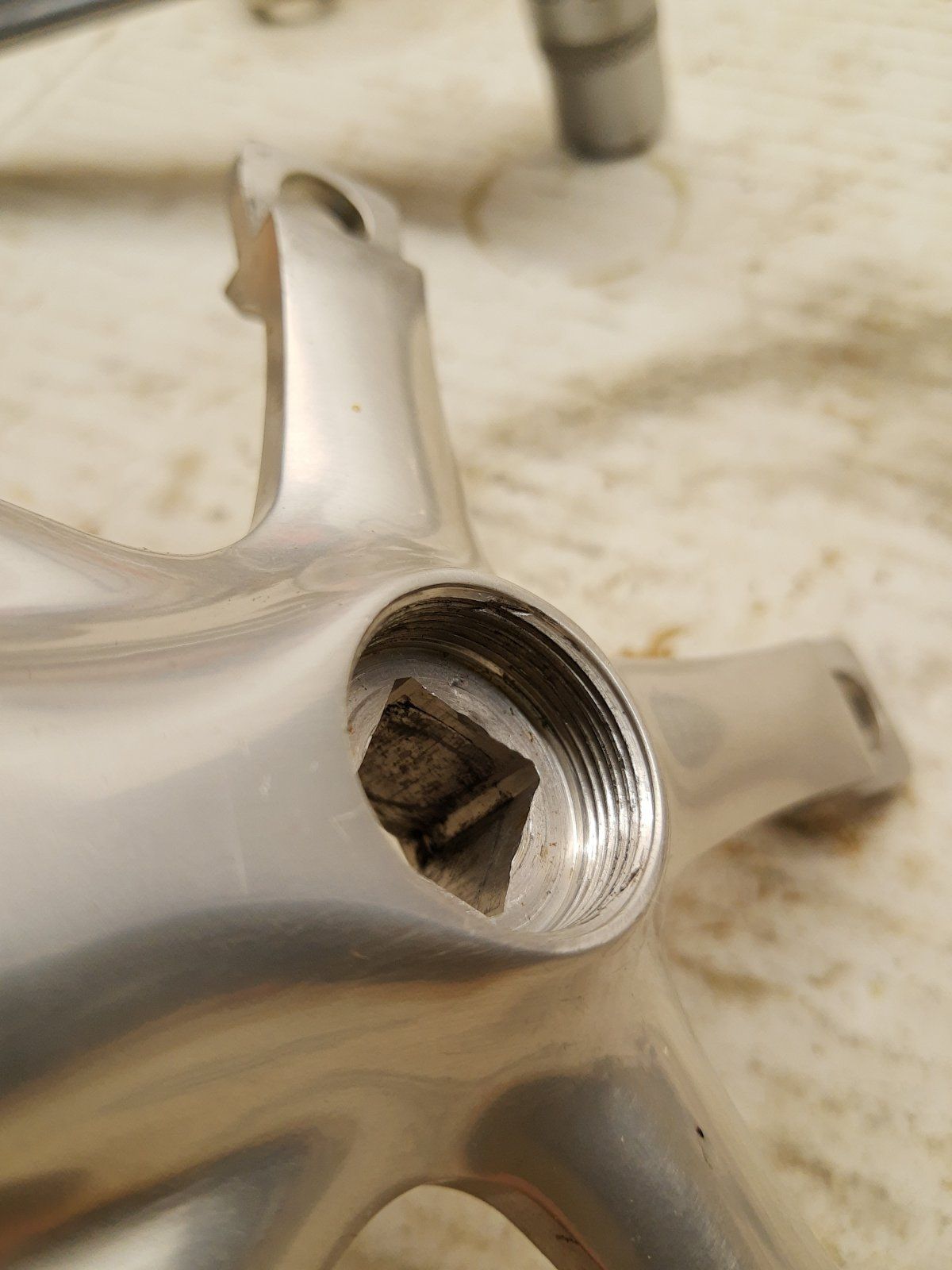

Wenn man sich die Kurbel anschaut, so sie schon einmal montiert war, sind die Abdrücke so etwas wie eine Richtmarke.
Anhang anzeigen 894885
...ein neues Innenlager kommt von Hand gesteckt meistens vor diesem Abdruck zum Liegen.

Eine Sichtkontrolle während der Montage, wie weit die Kurbel aufgezogen ist halte ich für sinnvoll, bzw. so mache ich es.

Und ja, nach 15 Minuten Nachziehen bringt es nicht.

Exemplarisch an zwei verschiedenen Kurbeln...

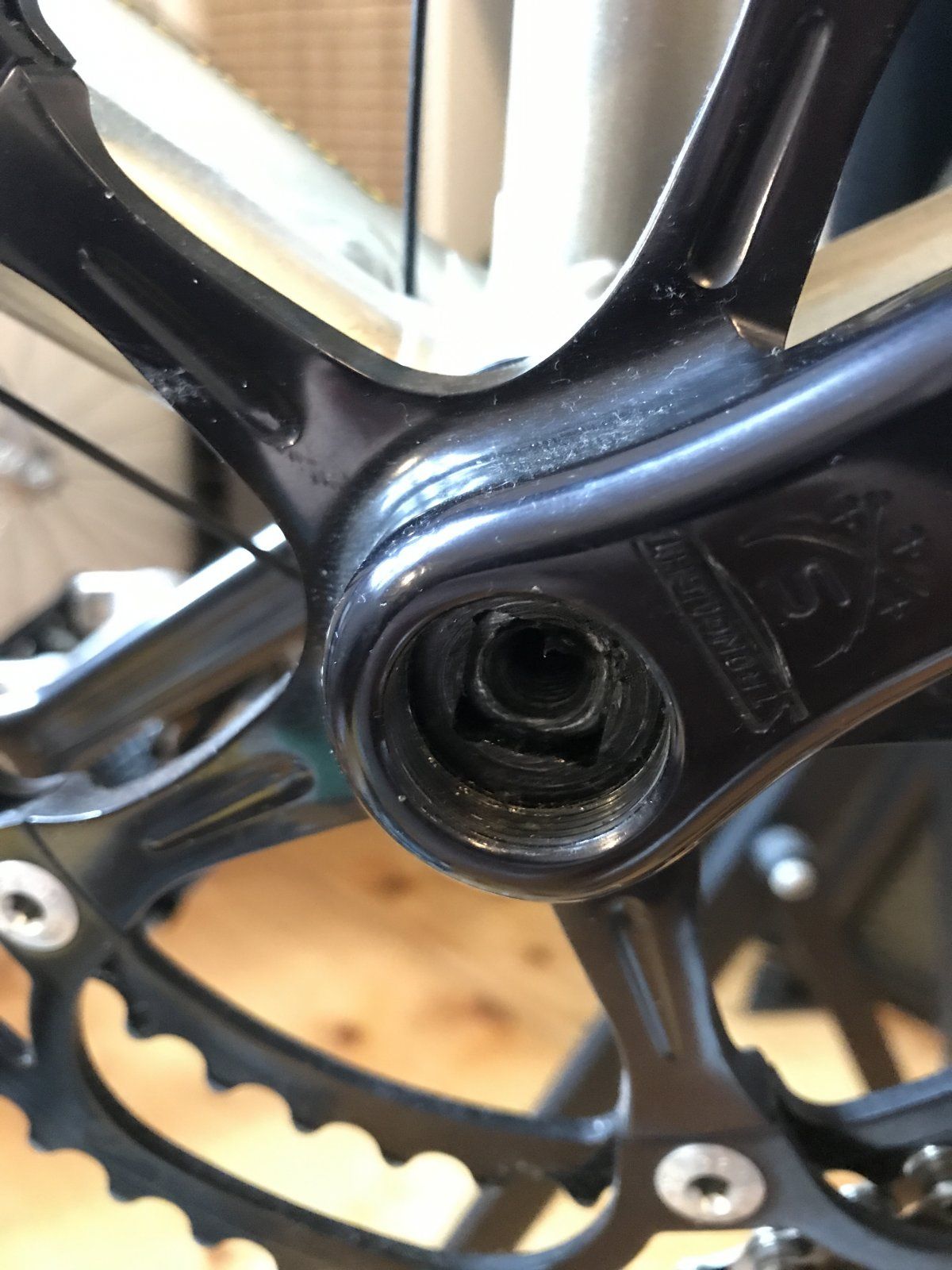

Den Luxus mit der „Markierung“ hatte ich leider nicht, da so gut wie neu, schwarz und nur mal sacht aufgepresst gewesen

Sollte aber so i.O sein.

Ich werde dann erstmal 1-2x mit Stahlschrauben fahren. Die mit 35Nm anziehen. Nach der zweiten Runde mal kontrollieren und dann erst auf AL Schrauben gehen. Wenn die sich lockern sollten, dann fahre ich halt Titan

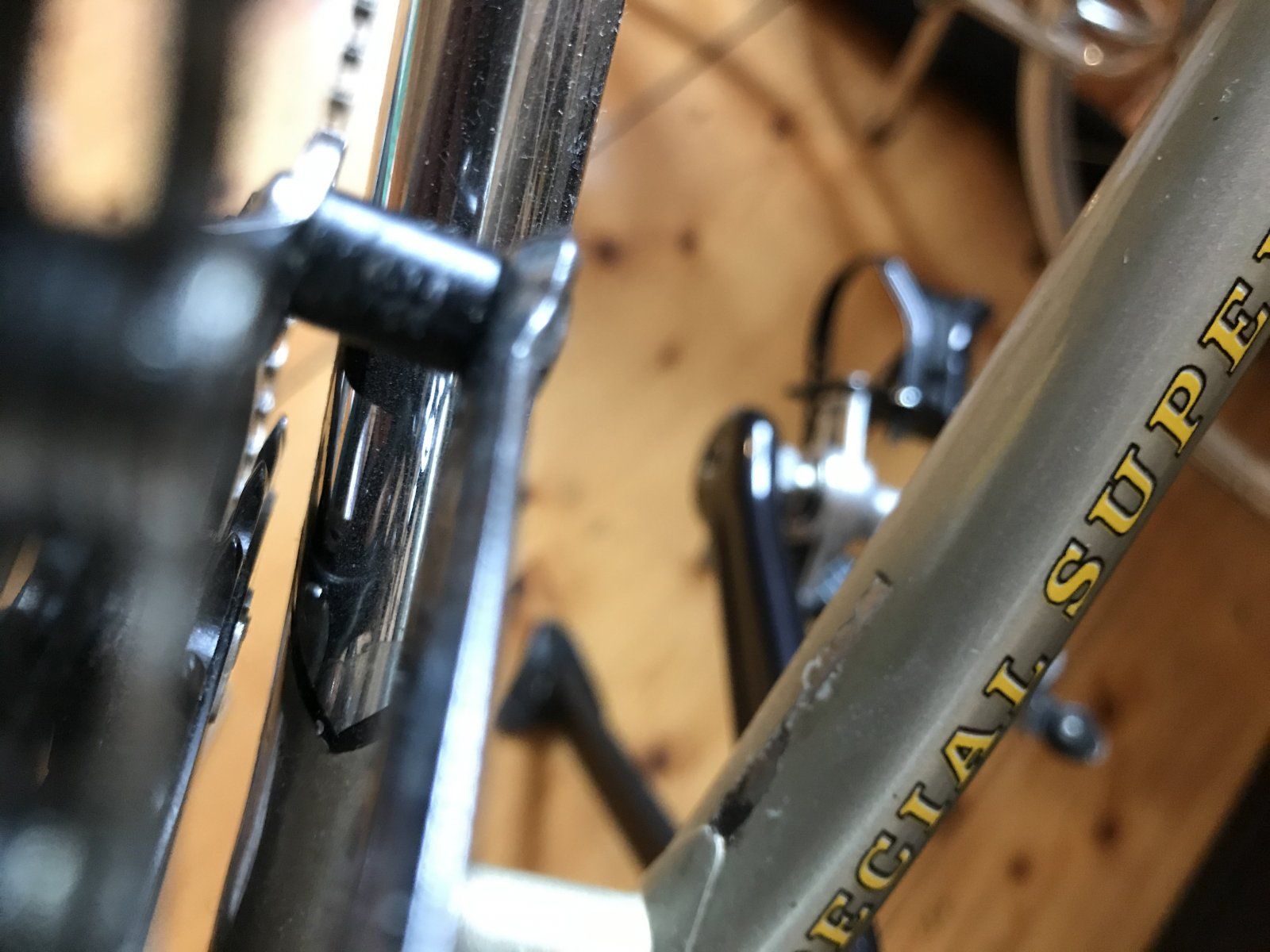

Was ich nur etwas knapp finde, ist der Abstand zwischen kleinem KB und Kettenstrebe (welche leider keine Einbuchtung hat):

Da ich aber eine Stahlwelle bevorzugt habe, sollte es da kein Problem geben oder?
Die Wellenbreite ist mit 118mm korrekt gewesen, Vierkant ist natürlich ISO und das TL ist soweit wie möglich nach rechts orientiert. TL und Kurbel sind von Stronglight.



[RoKaDo]

Da ich aber eine Stahlwelle bevorzugt habe, sollte es da kein Problem geben oder?

Das ist vollkommen ok so und ich würde es auch noch nicht mit knapp bezeichnen.



[sulka]

Die Sechskantschrauben mit 10erU - Scheibe und einer Nuss aus dem 3/8 Zoll KFZ-Ratschenkasten kräftig festziehen und nach jeweils einer Viertelstunde zweimal nachziehen.

Die Buben von Radplan Delta sind echt goldig ;-) très sympa !



[sulka]

Einen Drehmomentschlüsschel habe ich leider noch nicht in Bestand. Aber dann vlt bis dahin
Danke!

Nik, für eine Kurbelschraube brauchst Du doch keinen Dremo. Du hast doch schon ganz anderes Zeug klein gekriegt ;-)



[Gelöschtes Mitglied 71483]

Ich kenne auch nur 102....steht da nicht Chorus drauf?

Ja. Der Rest muß Dreck beim messen geweden sein! 102mm.

Die Buben von Radplan Delta sind echt goldig ;-) très sympa !

Frage mich auch was das nachziehen nach 15 Min bewirken soll
Wenn ein kalibrierter Dremo mit XX Nm auslöst dann sind es XX Nm
Nur nebenbei bei der DB dürfen nur ungefettete Schrauben U Muttern mit dem Dremo angezogen werden
Is auch logisch,Fett verfälscht den Anzugsmoment

Warum bekommt man dann beim Radwechsel gesagt, nach 100km nachziehen?
