Mal eben schnell ne kleine Bastelfrage

[Gabriel Hamburg]

...schmaler...;-)



[roykoeln]

Tolle Konstruktion ...Mafc Racer sind da übersichtlicher....

Aber wir wollen doch auch gefordert werden , oder ?

die explo ist stark vereinfacht. der gelenkarm lässt sich auch noch zerlegen, viele kleine sprengringe, wie bei mavic...
mancher braucht auch ne stunde, um den bremszug zu wechseln, es empfiehlt sich, immer einen zweiten und dritten liegen zu haben...
dieses bild

aus dem tf hat mich damals davon abgehalten, meine mal zu zerlegen. das ist auch nicht nötig, selbst hiernach funktioniert sie noch , wie sie soll - also für deltamaßstäbe...



[ad-mh]

Warum macht man sowas?
Möglichst viele Teile für niedriges Gewicht, eine perfekte Bremswirkung und maximale Dosierbarkeit?
Vermutlich, weil man es kann und weil das Ding einfach geil aussieht.



[Optivi]

Suche momentan nach Kettenblätter und werde mir wohl welche von Stronglight oder TA zulegen.

Von Stronglight gibt es zwei Ausführungen, solche aus Alu 5083 und solche aus 7075-T6; bei TA ist es auch 7075. Deutlicher Preisunterschied, Gewicht gemäss Stronglight aber gleich.

Was ist der Unterschied?

Edit: Und lohnt sich die teurere Ausführung?



[RoKaDo]

Hat niemand einen Tipp hierzu ?



[Gelöschtes Mitglied 71483]

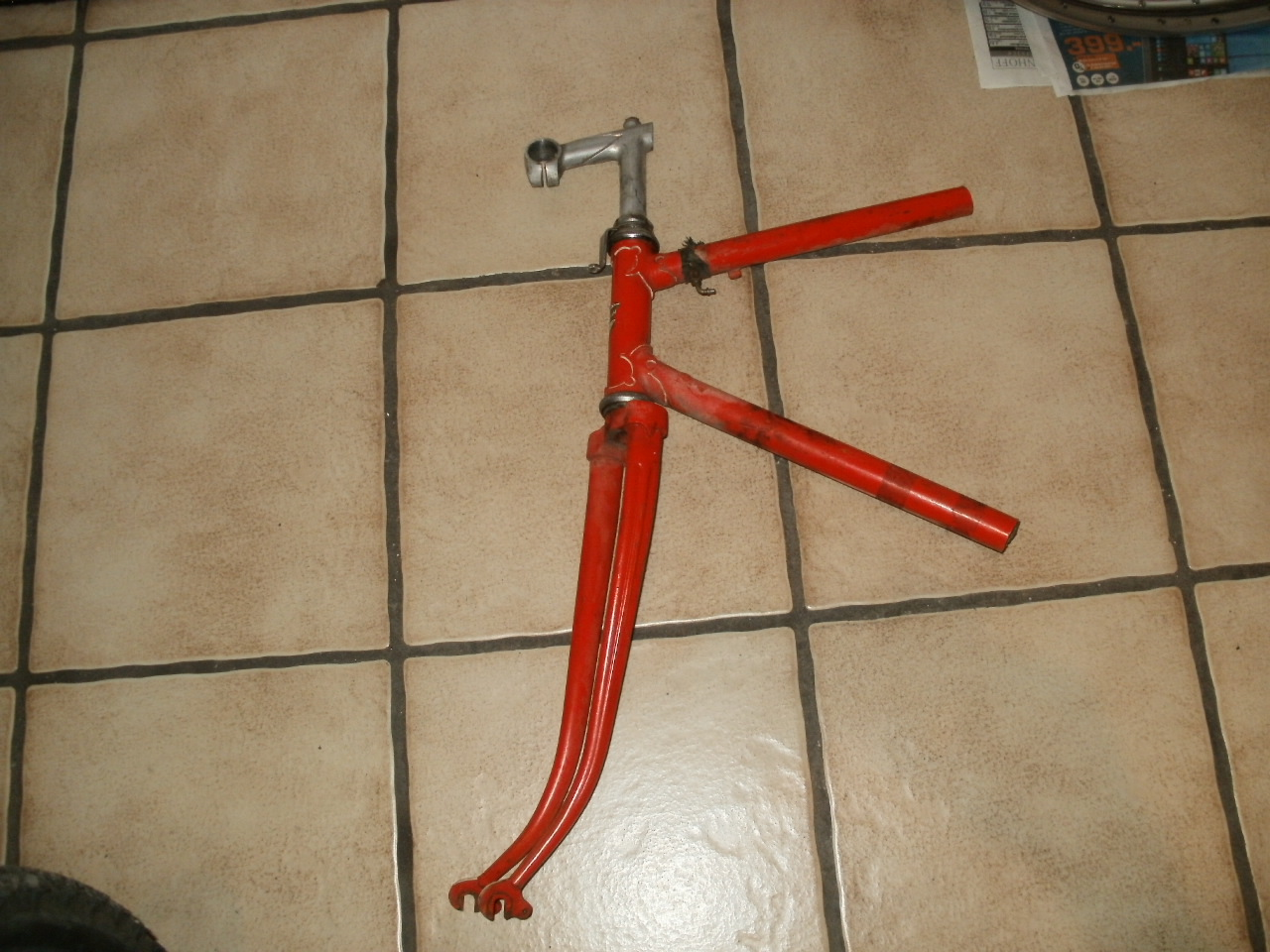

Anhang anzeigen 888880

Ich habe hier noch einen alten Vorbau, den möchte ich weiter verwenden.
Der musste leider abgesägt werden, weil der einfach nicht raus wollte.
Wie macht ihr das denn mit diesem Schrägkeil, was brauche ich da alles zu
und hat evtl. mal jemand ein Bild dazu?

Der Vorbau wurde abgesägt? Der steckt doch noch drin?



[sulka]

Hat niemand einen Tipp hierzu ?

Willst du die Gabel erhalten? Wenn nicht kannst du es nochmals mit einer Colafüllung versuchen und anschließend brachiale Gewalt einsetzen.
Ansonsten so knapp es geht über dem Steuersatz absägen. Ggf Mutter und Kontermutter lösen und nach oben schieben damit du maximal Länge vom Vorbauschaft erhalten kannst. Dann im 45° Winkel das Ende absägen, verfeilen und einen Schrägkonus mit entsprechender Schraubenlänge einsetzen.
Denke ich mir so, gemacht habe ich es noch nicht.



[*modulor*]

Hat niemand einen Tipp hierzu ?

Was hast Du noch an Teilen? Den Konus, die Schraube?
Zwei Möglichkeiten:
1. Den alten Konus so abdrehen, dass er teilweise in den Schaft passt und der Kragen unten übersteht. In den Schaft kleben, Schaft schräg abschneiden, mit der alten Schraube den entstandenen Keil befestigen/ lösen.
2. M8 ( oder M10) aus Alu mit Kragen von Jäger-Schrauben besorgen, abdrehen und in den Schaft kleben und wie vor mit vorhandener oder neuer Schraube den neuen Keil benutzen.



[RoKaDo]

Der Vorbau wurde abgesägt? Der steckt doch noch drin?

Das Bild war vorher...jetzt ist er ab.

Willst du die Gabel erhalten? Wenn nicht kannst du es nochmals mit einer Colafüllung versuchen und anschließend brachiale Gewalt einsetzen.

Da ist nichts mehr, was verhaltenswert wäre....habe alles versucht ohne Erfolg
und so einen Vorbauzieher habe ich nicht.

einen Schrägkonus mit entsprechender Schraubenlänge einsetzen.
Denke ich mir so, gemacht habe ich es noch nicht.

Kann man so einen Schrägkonus selber anfertigen und wie geht das?
Ich habe es auch noch nie´cht gemacht....



[*modulor*]

Kann man so einen Schrägkonus selber anfertigen und wie geht das?
Ich habe es auch noch nie´cht gemacht....

Ja, klar, s.o. Bei Fragen gerne auch PN.



[RoKaDo]

Was hast Du noch an Teilen? Den Konus, die Schraube?

Ah das Bild ist schon mal gut, da erkennt man wie der Aufbau ist.

Ich habe nur den abgesägten Vorbau und der ist jetzt auch sehr kurz.
Eine Schraube und einen alten Konus könnte ich evtl. noch haben.



[Olddutsch]

Vorraussetzung is
Ne Bügelsäge
Verstellbarer Winkelmesser
1 Stück Al in 22,2 mm
Feile
Bohrer , Gewindebohrer für das entsprechende Gewinde der Schraube
Schraubstock
Ständer Bohrmaschine



[sulka]

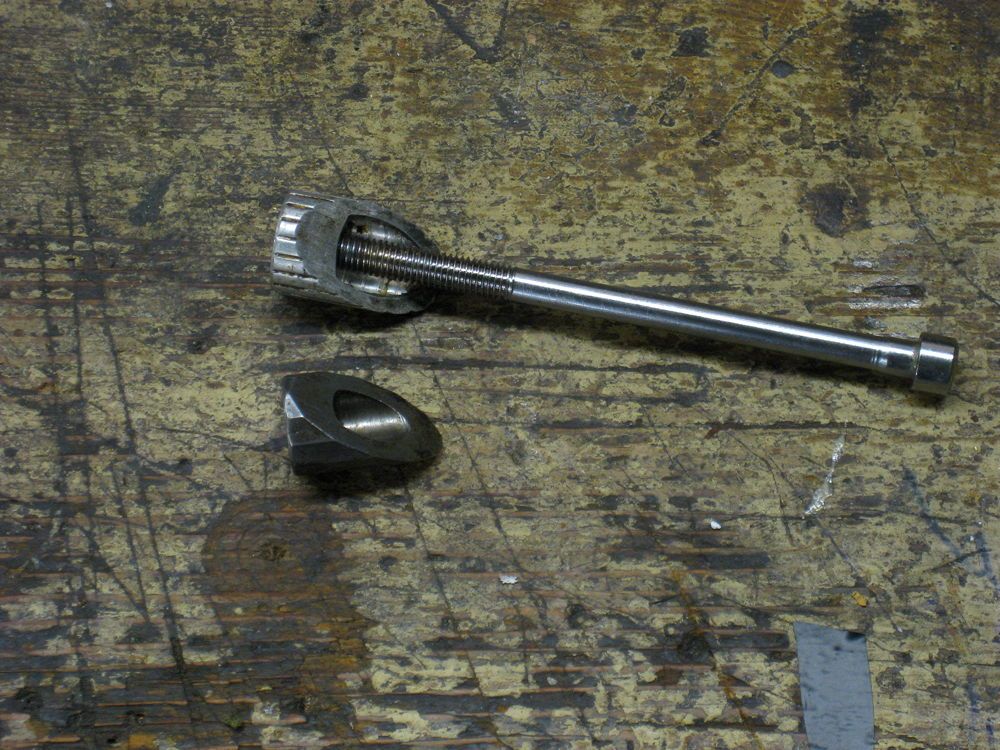

Wenn du nicht gerade Lust hast dein Metallverarbeitungsgeschick zu prüfen, gibt es solche Schrägkeile sicher auch in einigen Bastelkisten.

Oben Alu, unten Stahl, leider ohne passende Schraube. Hätte ich zum Bleistift.



[*modulor*]

Ah das Bild ist schon mal gut, da erkennt man wie der Aufbau ist.

Ich habe nur den abgesägten Vorbau und der ist jetzt auch sehr kurz.
Eine Schraube und einen alten Konus könnte ich evtl. noch haben.

Ich nehme gerne so eine Mutter, drehe den Sechskant so weit ab, dass er in den Schaft passt und klebe sie fest. Die ist leichter zu bearbeiten als so ein Stahlkonus.
https://www.jaeger-schrauben.de/Aluminium/Muttern/Aluminium-MMS::31.html



[RoKaDo]

Der Vorbauschaft ist leider nur noch ca. 60 mm nutzbar.....meint ihr
das geht dann noch mit dem Schrägkeil?



[Thomthom]

Das Bild war vorher...jetzt ist er ab.

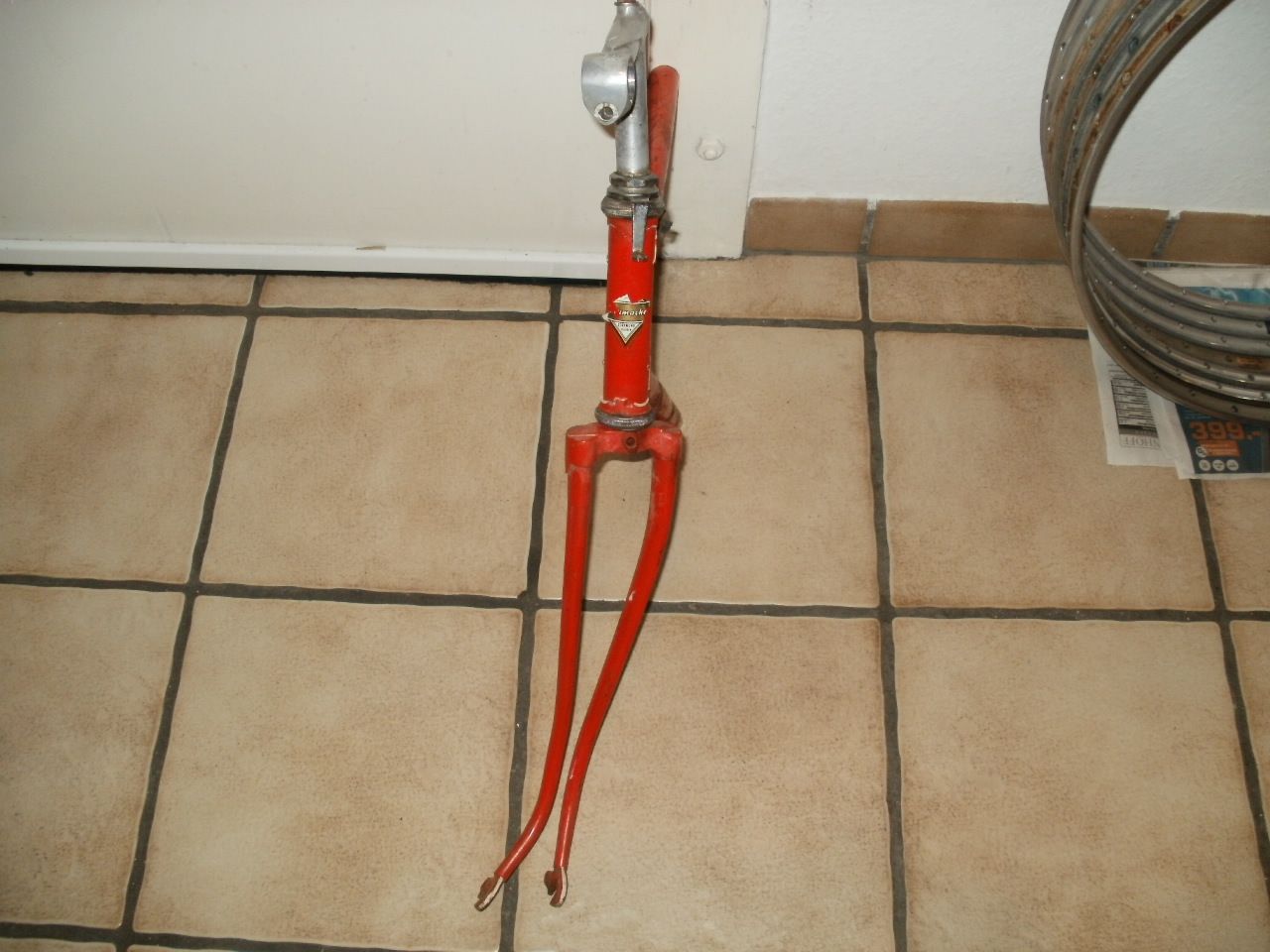

Anhang anzeigen 889481

Da ist nichts mehr, was verhaltenswert wäre....habe alles versucht ohne Erfolg
und so einen Vorbauzieher habe ich nicht.

Kann man so einen Schrägkonus selber anfertigen und wie geht das?
Ich habe es auch noch nie´cht gemacht....

Das Steuerrohr des Rahmens dicht über der unteren Muffe samt Gabelschaft durchsägen, dann Vorbau samt Gabelschaftreststück weiter bearbeiten-eventuell den Gabelschaft im Schraubstock längs schlitzen,aufsägen...
Edit. Zu spät!



[Olddutsch]

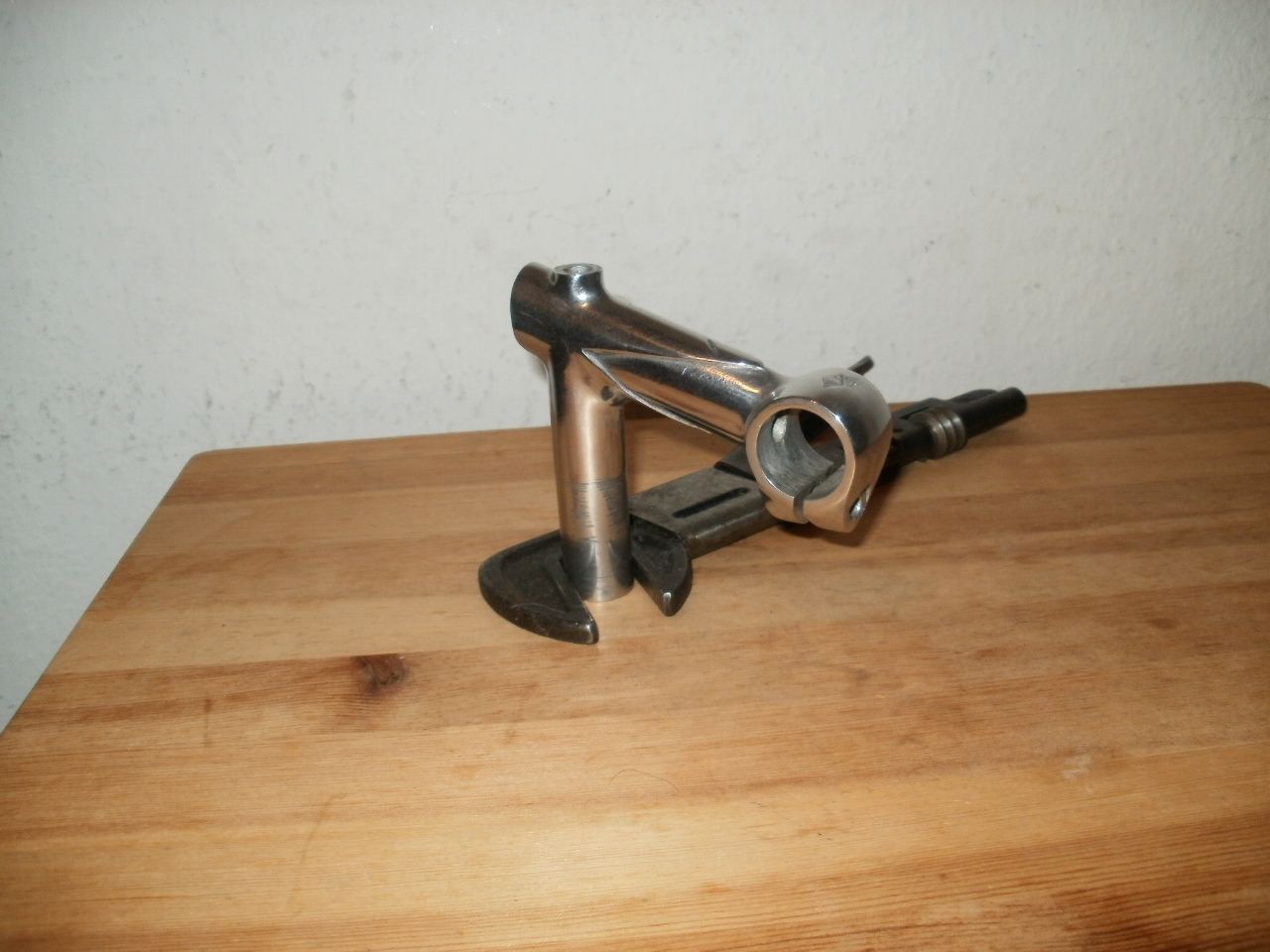

Anhang anzeigen 889490

Der Vorbauschaft ist leider nur noch ca. 60 mm nutzbar.....meint ihr
das geht dann noch mit dem Schrägkeil?

Wenn du ihn nach Grüne Hilde versenkt könnte es noch klappen
Zum Keil man muss schon genau den Winkel am Vorbau übernehmen
Viel Material hast du da nicht,das muss beim erstenmal direkt passen



[sulka]

Wie wäre es den Schaft zu schlitzen und einen Klemmkonus zu verwenden? Dann wäre wohl etwas mehr effektive Länge übrig.



[Olddutsch]

Wie wäre es den Schaft zu schlitzen und einen Klemmkonus zu verwenden? Dann wäre wohl etwas mehr effektive Länge übrig.

Er will doch Keil



[𝐻𝑒𝓍𝑒𝓇]

So ein selbstbebastelter Keil kann ja gern auch deutlich länger sein als so ein Standartteil, somit hat man noch mehr "Fleisch" in der Gabel. Für so Experimente eignet sich auch ein Ahead Adapter...
