Mal eben schnell ne kleine Bastelfrage

  • Ersteller Ersteller fresh ginger
  • Erstellt am Erstellt am
Hello,

hab einen kaputten Steuersatz aber mit den Semi-integrierten Steuersätzen kenne ich mich nicht so gut aus.

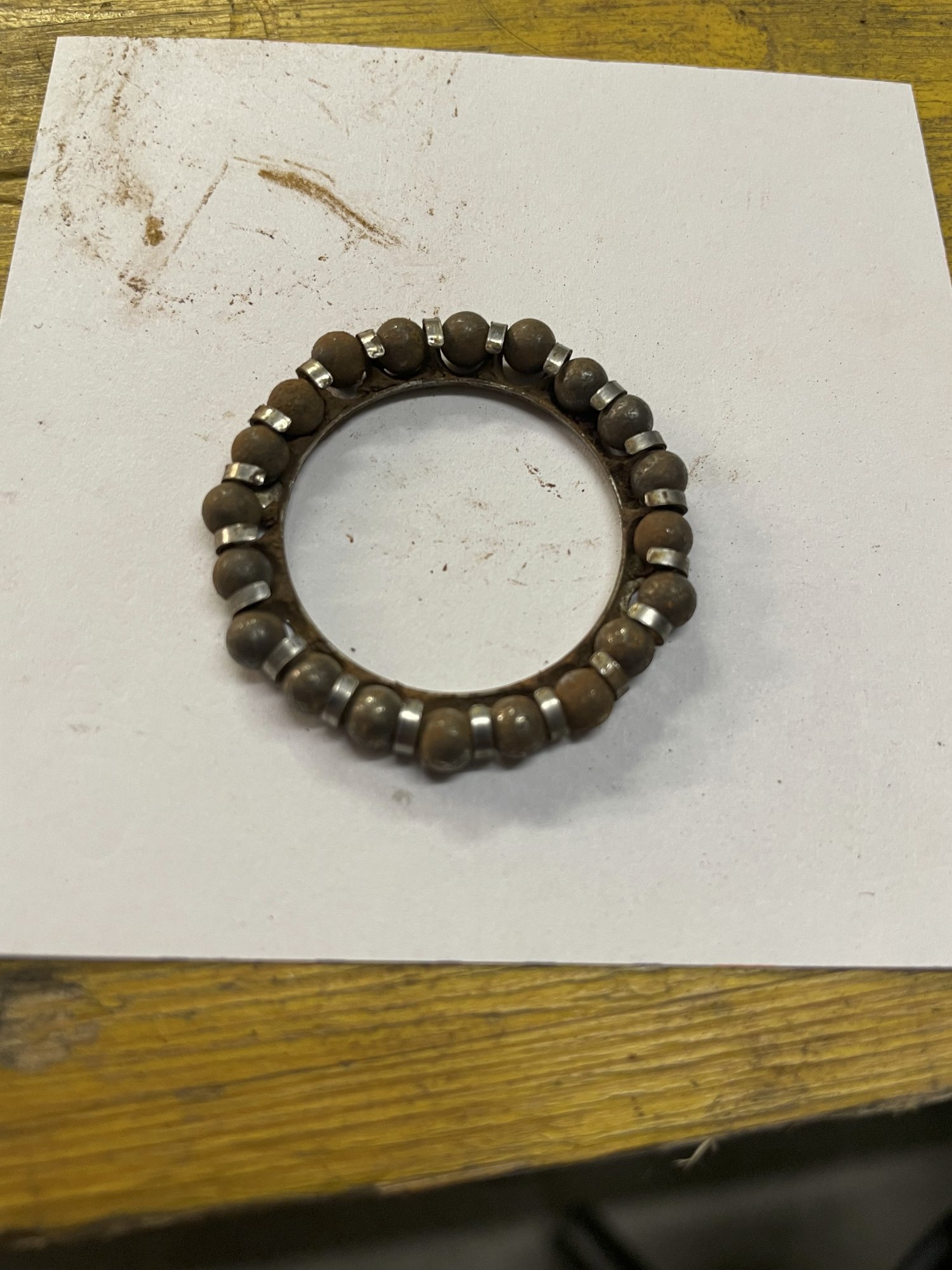

Wie heißt den dieser Ring der gebrochen ist, letztes Bild ...

Der Rest scheint mir in Ordnung zu sein, ggf. sollte man noch den auf der Gabel liegenden Ring tauschen, weil der leicht abgenutzt aussieht? (vorletztes Bild)

Danke :)


Anhänge

  • 20250415_193033.jpg
    251,2 KB · Aufrufe: 47
  • 20250415_212359.jpg
    257,3 KB · Aufrufe: 34
  • 20250415_212502.jpg
    188,7 KB · Aufrufe: 41
  • 20250415_212917.jpg
    236,6 KB · Aufrufe: 41
  • 20250415_213034.jpg
    236,4 KB · Aufrufe: 45
  • 20250415_214036.jpg
    275,2 KB · Aufrufe: 48

Anzeige

Re: Mal eben schnell ne kleine Bastelfrage
Hello,

hab einen kaputten Steuersatz aber mit den Semi-integrierten Steuersätzen kenne ich mich nicht so gut aus.

Wie heißt den dieser Ring der gebrochen ist, letztes Bild ...

Der Rest scheint mir in Ordnung zu sein, ggf. sollte man noch den auf der Gabel liegenden Ring tauschen, weil der leicht abgenutzt aussieht? (vorletztes Bild)

Danke :)
Hi @eki-123 , ich glaube, der Ring gehört so.

das muß so! Der 'gebrochene Ring' klemmt den Gabelschaft. Ohne diesen 'Bruch' (er ist eher sauber aufgetrennt) ist der Satz nicht zu fixieren.

Zur Schaftklemmung:
Solange der Schaft über die Vorbau-Schrauben geht ist alles ok. Wenn du mehr Spacer einbaust kommt er Vorbau höher -> Geoveränderung! daher mit vorsicht zu geniessen.

Torsten
Siehe auch in diesem Beitrag

Kann gut sein das der obere Klemmring geschlitzt ist und so sein muss. Gibt es denn ein Problem wenn der Steuersatz richtig eingestellt ist?

Hi @eki-123 , ich glaube, der Ring gehört so.

guter Hinweis, danke!

Siehe auch in diesem Beitrag

danke :)

Kann gut sein das der obere Klemmring geschlitzt ist und so sein muss. Gibt es denn ein Problem wenn der Steuersatz richtig eingestellt ist?

ja das Problem besteht auch wenn man den Steuersatz richtig einstellt, er hat immer etwas Spiel ... und die Gabel wackelt dann beim bremsen.

Dieser Klemmring wird oben über den konischen Aufsatz wo " Ritchey" draufsteht geklemmt und zentriert dann. Dann kommen oben drüber die Spacer bzw der Vorbau. ganz oben müssen die Spacer bzw der Vorbau-was halt zuletzt ganz oben ist etwas höher stehen als der Gabelschaft, so 2 mm oder 3 . Dann kommt der Deckel ( bzw cap ) drauf der drückt aussen auf spacer bzw Vorbau aber braucht innen "Luft" um über die Schraube das ganze klemmen und das Spiel einstellen zu können. Der Deckel hat aussen einem Absatz, steht innen also etwas runter ca 1 mm das beachten da muss Luft bleiben zum Speil einstellen...

Dieser Klemmring wird oben über den konischen Aufsatz wo " Ritchey" draufsteht geklemmt und zentriert dann. Dann kommen oben drüber die Spacer bzw der Vorbau. ganz oben müssen die Spacer bzw der Vorbau-was halt zuletzt ganz oben ist etwas höher stehen als der Gabelschaft, so 2 mm oder 3 . Dann kommt der Deckel ( bzw cap ) drauf der drückt aussen auf spacer bzw Vorbau aber braucht innen "Luft" um über die Schraube das ganze klemmen und das Spiel einstellen zu können. Der Deckel hat aussen einem Absatz, steht innen also etwas runter ca 1 mm das beachten da muss Luft bleiben zum Speil einstellen...

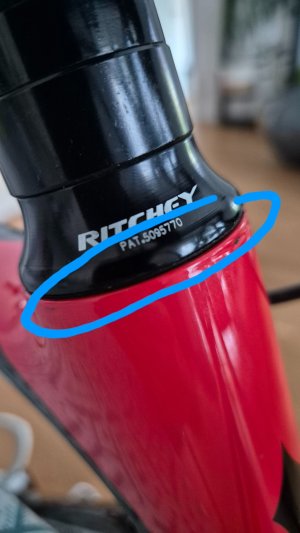

der Klemmring war da montiert, wo man es auf diesem Bild sieht - das ist dann falsch oder?
