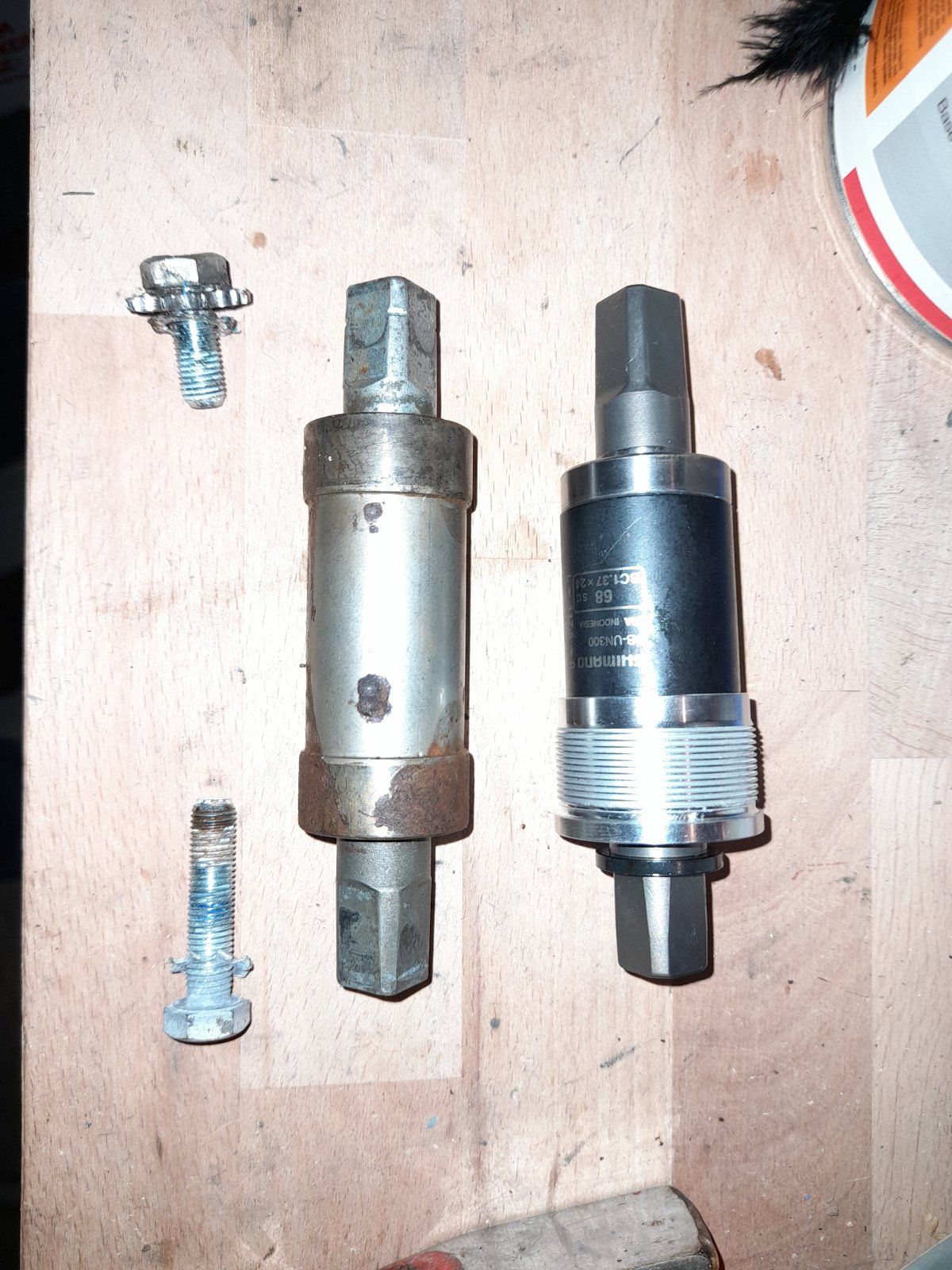

Kleine Fachfrage an Spezialisten für alte Tretlager. Ich brauche das gleiche Teil wieder und kenne den Typ und Hersteller nicht. Wichtig sind die 29mm maximaler Außendurchmesser der Patronenhülle.
dmax Körper 29mm
L Körper 67,5mm
L Gesamt 118,5 mm
Es geht um das Linke
Wichtig ist auch, dass man die Verschraubung vom Patronenkörper runterschlagen kann. Das Lager kommt in ein 30er Rohr für meinen Tretantrieb im Boot und wird nicht klassisch im Fahrrad eingesetzt. Das gekaufte Shimano Lager rechts im Bild hat leider ungefähr 30,4mm Außendurchmesser und passt nicht ins Rohr.
Weiß jemand was das für ein Lager ist?
dmax Körper 29mm
L Körper 67,5mm
L Gesamt 118,5 mm
Es geht um das Linke
Wichtig ist auch, dass man die Verschraubung vom Patronenkörper runterschlagen kann. Das Lager kommt in ein 30er Rohr für meinen Tretantrieb im Boot und wird nicht klassisch im Fahrrad eingesetzt. Das gekaufte Shimano Lager rechts im Bild hat leider ungefähr 30,4mm Außendurchmesser und passt nicht ins Rohr.
Weiß jemand was das für ein Lager ist?
gridno27
Plastik Sammler mit Hang zu authentischen Replikas

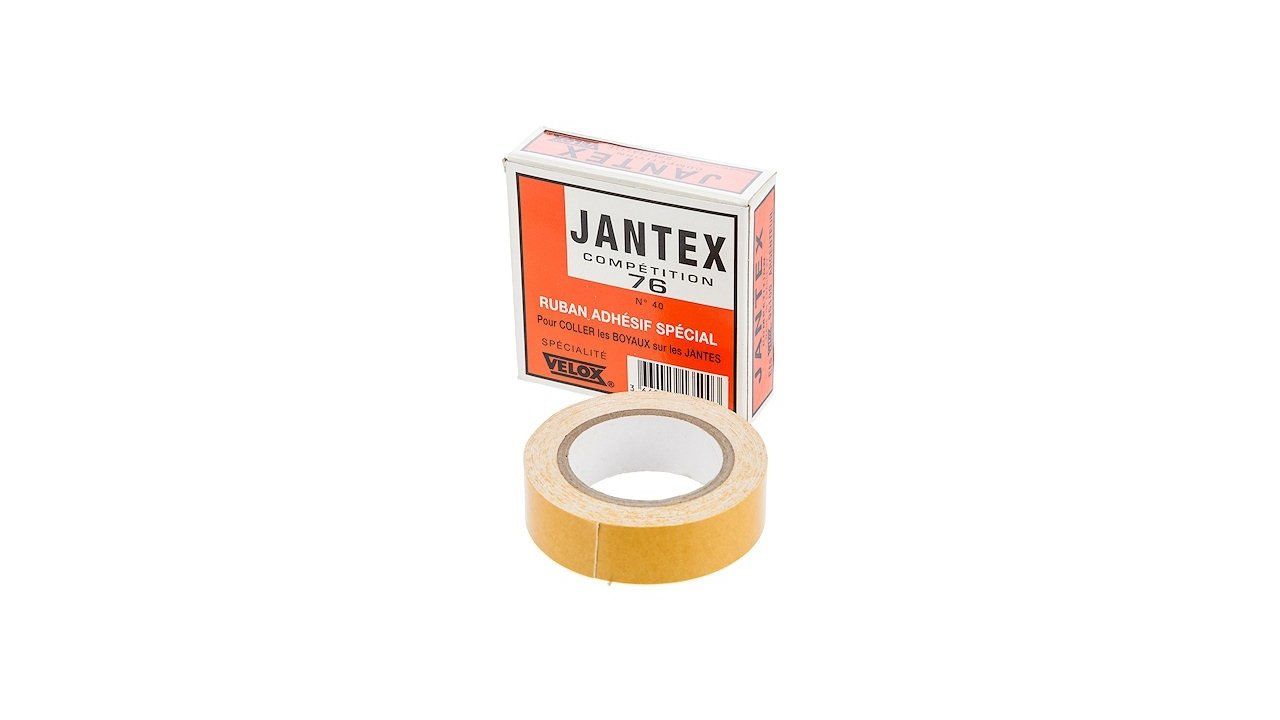

... was haltet Ihr den von meinem Allzweckmittel - nur die dem Unterrohr zugeneigten Seite den Klebeschutz nicht abziehen - kann man von der Form komplett anpassen
mr.bibendum
Aktives Mitglied
Vermutlich Thun / SKF / FAG - die bauen im Mittelteil etwas schmaler als Shimano:
https://www.ebay-kleinanzeigen.de/s...37x24-fahrrad-rennrad-mtb/2014722079-217-9477
Für den Einsatz im Wasser ggf. die verbauten "Industrielager" gegen doppelt gedichtete wechseln, lassen sich mit Wärme + Gabelschlüssel einfach abschlagen.
Zuletzt bearbeitet:
Gude
Du hast keine Chance - also nutze sie!
Du hast mehrere Möglichkeiten. Entweder neues passendes Innenlager finden und kaufen oder ggf. das neue nicht passende Innenlager passend umbauen.
Eigentlich sind nur Gewindetyp (in deinem Fall vermutlich BSA, also 1,37 Zoll Durchmesser bei 24 Gewindegängen pro Zoll, rechte Seite Linksgewinde und linke Seite Rechtsgewinde) und dann die Länge der (Innenlager-) Welle entscheidend.

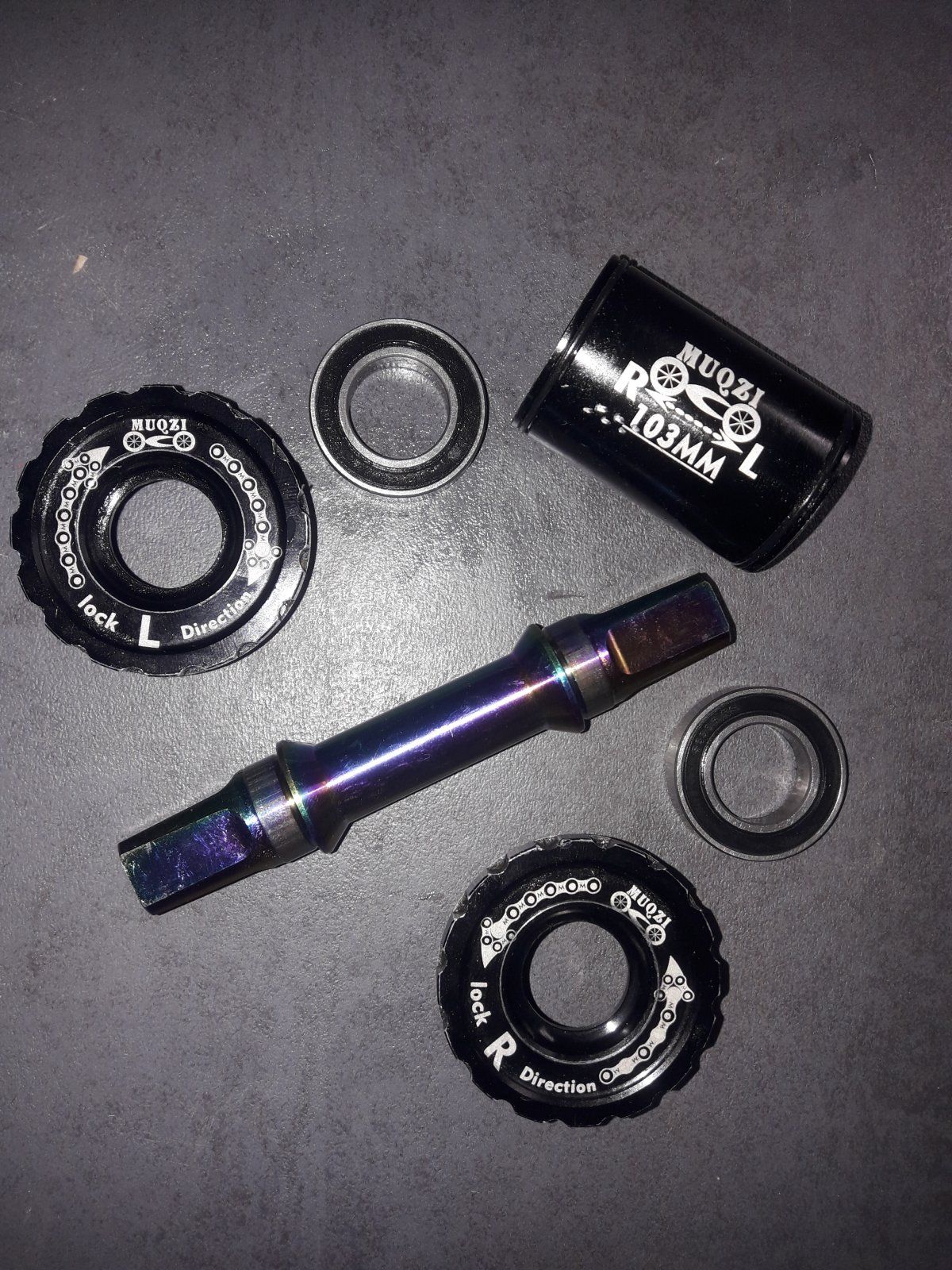

In deinem besonderen Fall spielt anscheinend der Durchmesser der Patrone eine weitere Rolle. Es handelt sich dabei lediglich um eine Schmutzhülse, die du beim gezeigten Lagertyp auch entfernen bzw. tauschen kannst. Die Einzelteile (Welle, 2 Lager, Schmutzhülse und 2 Lagerschalen) sind in der Regel nur ineinander gesteckt.
Die Staubkappe dient außerdem als Montagehilfe. Du kannst sie weg lassen aber müsstest dann darauf achten die Lagerschalen nicht so fest zu ziehen, dass die Kugellager unter Druck laufen. Die Lagerschalen müssten dann mit Schraubensicherung in der richtigen Position gesichert werden, da du die Lagerschalen nicht mehr fest anziehen kannst...
BikeBroBene
Mitglied
- Registriert
- 4 Juli 2022
- Beiträge
- 79
- Reaktionspunkte
- 45
Hallo zusammen,
ich möchte meinem Stadtrenner eine neue Kurbelgarnitur gönnen.
Das Bike hat ne 2*7 Schaltung verbaut mit einer Achslänge von 113mm.
Jetzt hab ich auf ebay eine Shimano FC-1056 gefunden und einfach gekauft. Erst im Nachhinein ist mir aufgefallen, dass das Teil für 8-Fach Schaltungen gedacht ist - sprich für eine Achslänge von 107mm. (Link Velobase)
Ist das arg schlimm? Funktioniert die auch auf 113mm?
ich möchte meinem Stadtrenner eine neue Kurbelgarnitur gönnen.
Das Bike hat ne 2*7 Schaltung verbaut mit einer Achslänge von 113mm.
Jetzt hab ich auf ebay eine Shimano FC-1056 gefunden und einfach gekauft. Erst im Nachhinein ist mir aufgefallen, dass das Teil für 8-Fach Schaltungen gedacht ist - sprich für eine Achslänge von 107mm. (Link Velobase)
Ist das arg schlimm? Funktioniert die auch auf 113mm?
MaxGymno
Aktives Mitglied
Könnte Probleme mit dem Umwerfer geben und beeinflusst die Kettenlinie, bei 6 Milimetern kann man es aber noch mit dem alten versuchen, würde ich sagen.
Fadenfischfan
Gios - un sogno blu 🇮🇹
- Registriert
- 27 März 2011
- Beiträge
- 4.519
- Reaktionspunkte
- 23.349
Funktionieren wird es halbwegs, aber evtl. läuft die Kette etwas schräg, und das kann sich aufs Schaltverhalten negativ auswirken und auch auf den Verschleiß. 6 mm ist nicht soviel, aber auch nicht so wenig, dass man es nicht sieht.
Ich würde da in ein günstiges Patronenlager investieren und fertig. Oder frag dochmal hier im Suche.
Der Zuagroaste
Neuer Benutzer
- Registriert
- 15 Januar 2023
- Beiträge
- 13
- Reaktionspunkte
- 4
Ja Wahnsinn, hier wird einem geholfen.
Hast mal ein Beispiel für passende doppelt gedichtete Lager? Ich könnte also auch z.B das andere Shimano Lager zerlegen und die Lager in die Hülle vom alten Teil einbauen?
mr.bibendum
Aktives Mitglied
Häufig sind da 6002RS Lager drin (steht auf dem Lagerring). Dennoch besser genau ausmessen: Innendurchmesser/Aussendurchmesser/Bauhöhe:
https://www.kugellager-shop.net/catalogsearch/result/?cat=&q=6002
roykoeln
Aktives Mitglied
ich weiß, ist neues zeug, aber vielleicht kennt die ja einer von euch:
ich habe eine pacenti brevet nabe, die soll wohl wie eine bitex rar9 aufgebaut sein.

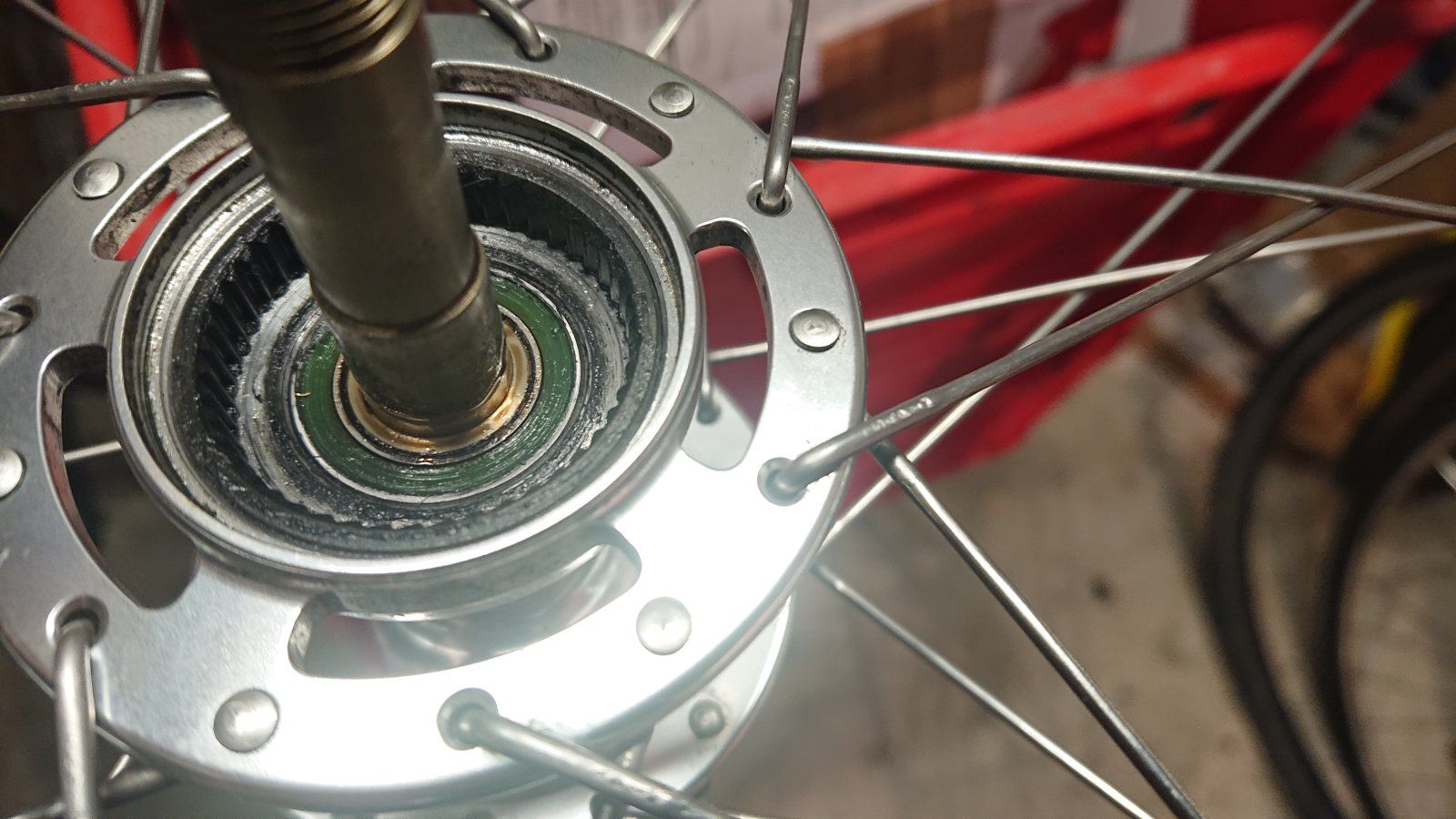

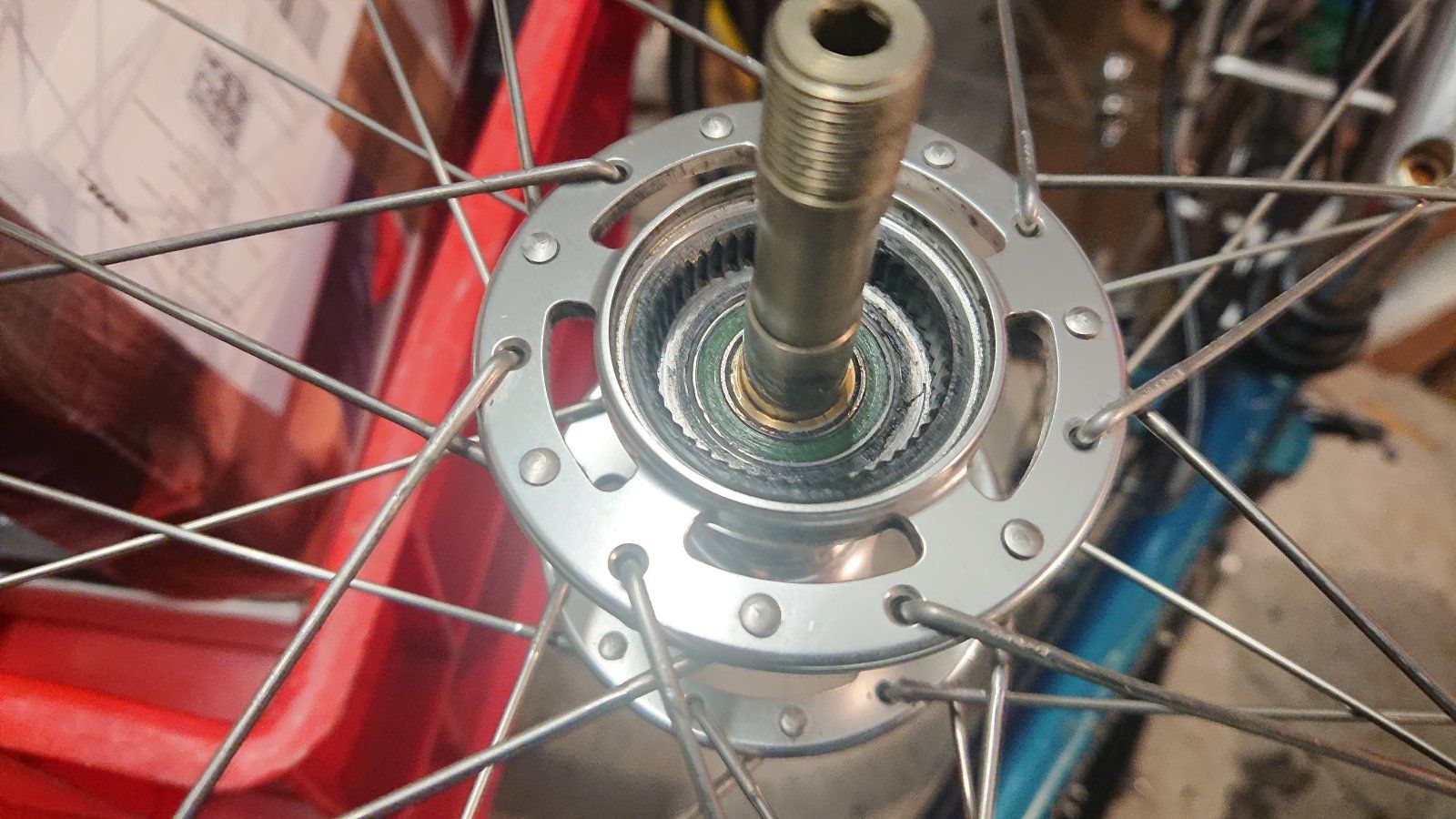

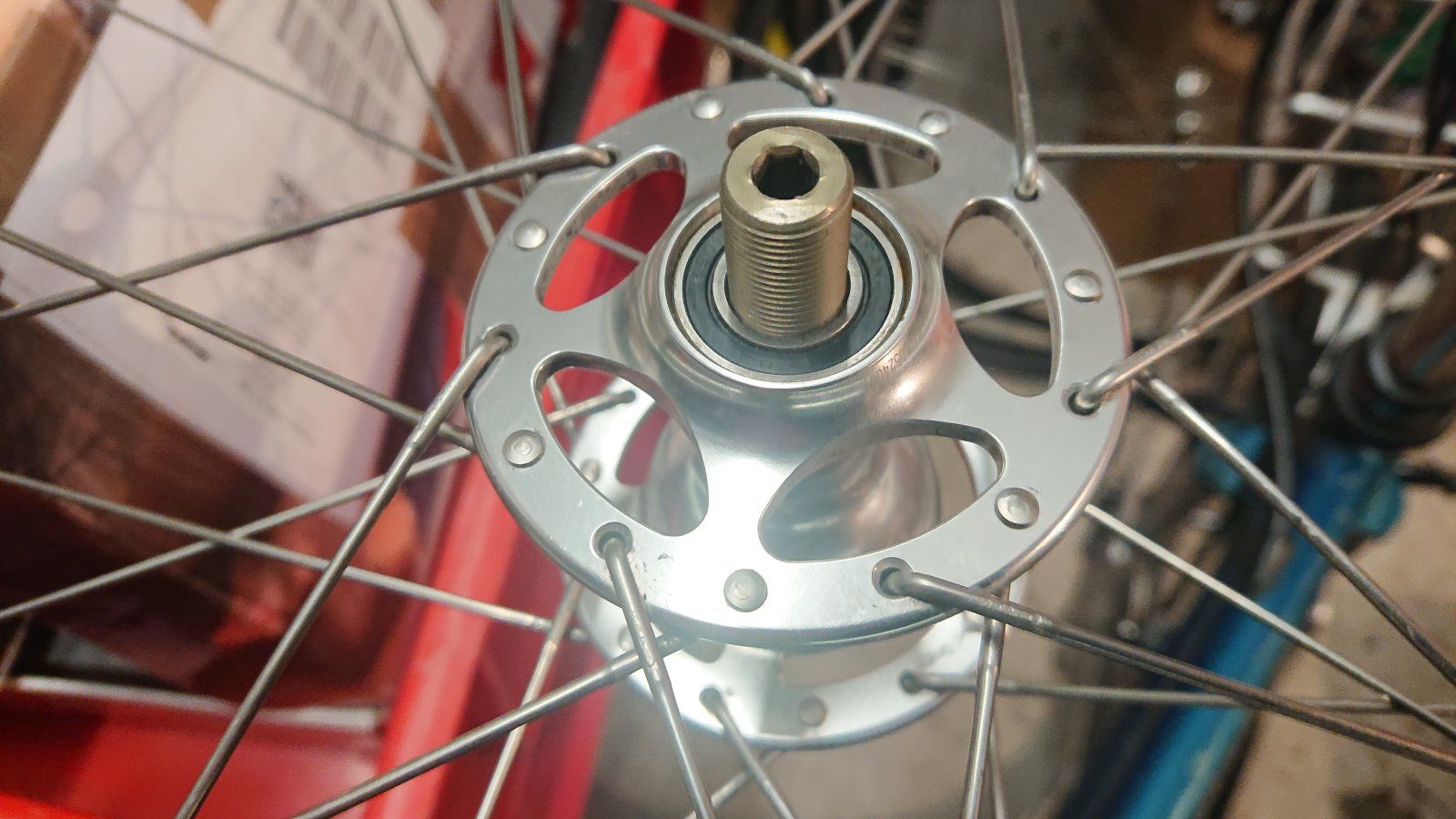

ich muß die lager wechseln. die achsendstummel sind geschraubt, 5er inbus und schon ab. den freilauf kann ich ebenfalls abziehen. dann kommt noch eine kleine hülse, die ist auch abzunehmen. einem video entnehme ich, daß die achse wahrscheinlich zur freilaufseite hin einfach abgezogen werden kann - das video ist von einer sehr ähnlichen bitex nabe.
hier klappt das leider nicht...
leichte schläge mit einem holzklotz auf die achse, nabenflansch abgestützt auf kunststoffring, bringen auch noch nix.
30t werkstattpresse scheint mir überdimensioniert
habt ihr ne idee?
bilder schieße ich gleich noch!
edit:
ich habe eine pacenti brevet nabe, die soll wohl wie eine bitex rar9 aufgebaut sein.
ich muß die lager wechseln. die achsendstummel sind geschraubt, 5er inbus und schon ab. den freilauf kann ich ebenfalls abziehen. dann kommt noch eine kleine hülse, die ist auch abzunehmen. einem video entnehme ich, daß die achse wahrscheinlich zur freilaufseite hin einfach abgezogen werden kann - das video ist von einer sehr ähnlichen bitex nabe.
hier klappt das leider nicht...
leichte schläge mit einem holzklotz auf die achse, nabenflansch abgestützt auf kunststoffring, bringen auch noch nix.
30t werkstattpresse scheint mir überdimensioniert
habt ihr ne idee?
bilder schieße ich gleich noch!
edit:
Zuletzt bearbeitet:
Ich könnte mir vorstellen (ohne irgendetwas über den Aufbau der Nabe zu wissen), dass in der Mitte der Axe ein Bund ist. Wenn du sie von der Nichtantriebsseite her rausdrüxt, kommt das Antriebslager mit.
Weil das aber eingepresst ist, gehts schwer.
Zusammenbau dann mit einem langen Hohlstempel, weil ja die Axe vor dem 2. Lager noch reinmuss.
Weil das aber eingepresst ist, gehts schwer.
Zusammenbau dann mit einem langen Hohlstempel, weil ja die Axe vor dem 2. Lager noch reinmuss.
Zuletzt bearbeitet:
Oude Baas
Vormals Olddutsch

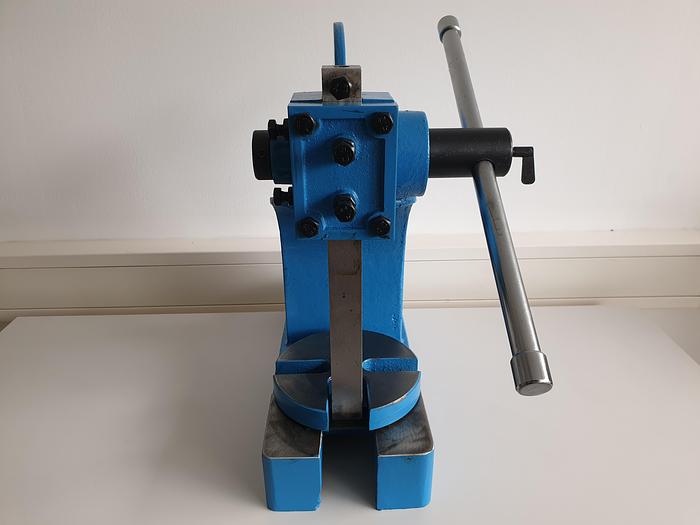

Von links nach rechts auspressen mit ner Drehdornpresse
Hier hat man kontrollierte Kraft gegenüber einem Hammer
Simbolbild
Hier hat man kontrollierte Kraft gegenüber einem Hammer
Simbolbild
Zuletzt bearbeitet:
FSD
Gurken Sammler u. Fahrer
Mal abgesehen davon das kaum einer so ein Teil hat,denke ist es schwierig bei eingespeichter Nabe,ich würde es mit Wärme und Hammer probieren.
Oude Baas
Vormals Olddutsch
Bei der Presse müssten auch entsprechende Beilagen angefertigt werden damits gut wird
Wärme is immer hilfreich wenn man 2 verschiedene Materialien St/Al trennen muss
FSD
Gurken Sammler u. Fahrer
Ja Lager Stahl Nabe Alu, kommen die Lager halt mit der Achse raus.
Oude Baas
Vormals Olddutsch
Den Rest dann mit dem Kuko 2 Armabzieher

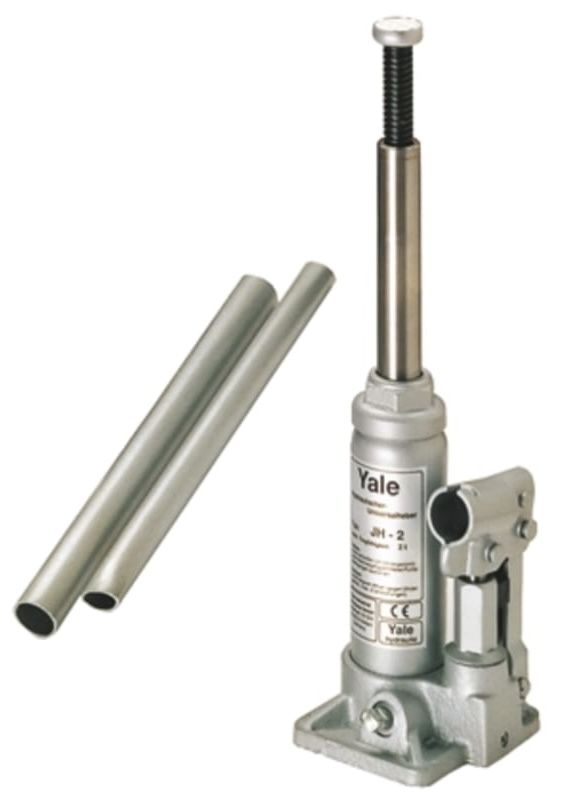

Statt dessen, was keiner hat, nen Bohrständer nehmen.
𝐻𝑒𝓍𝑒𝓇
Gegenwind formt den Charakter
Oude Baas
Vormals Olddutsch
Mann muss nur kreativ sein
Oder in der Knoff Hoff Kiste kramen
