Mal eben schnell ne kleine Bastelfrage

[Gelöschtes Mitglied 106409]

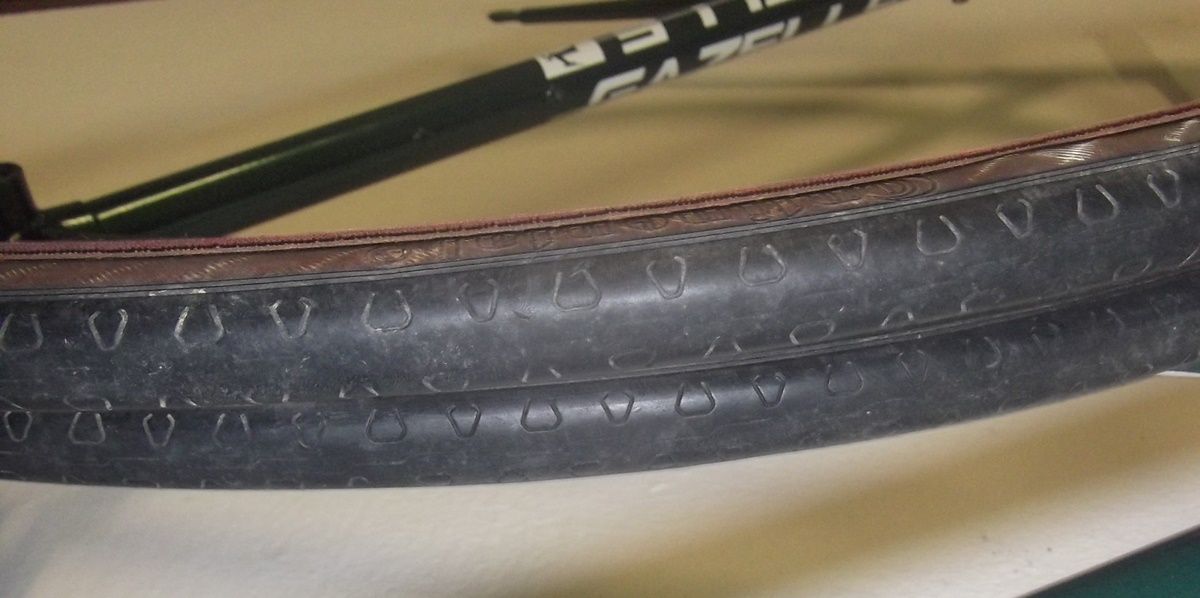

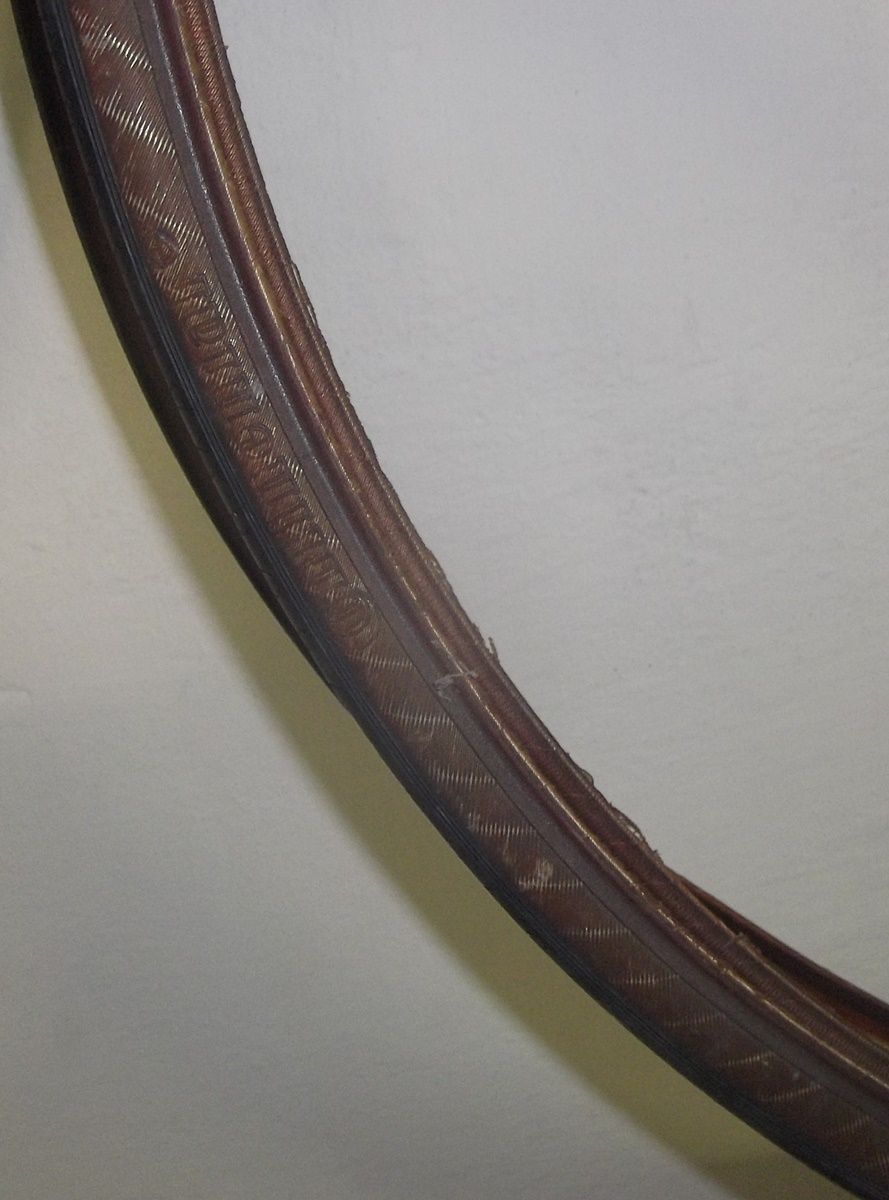

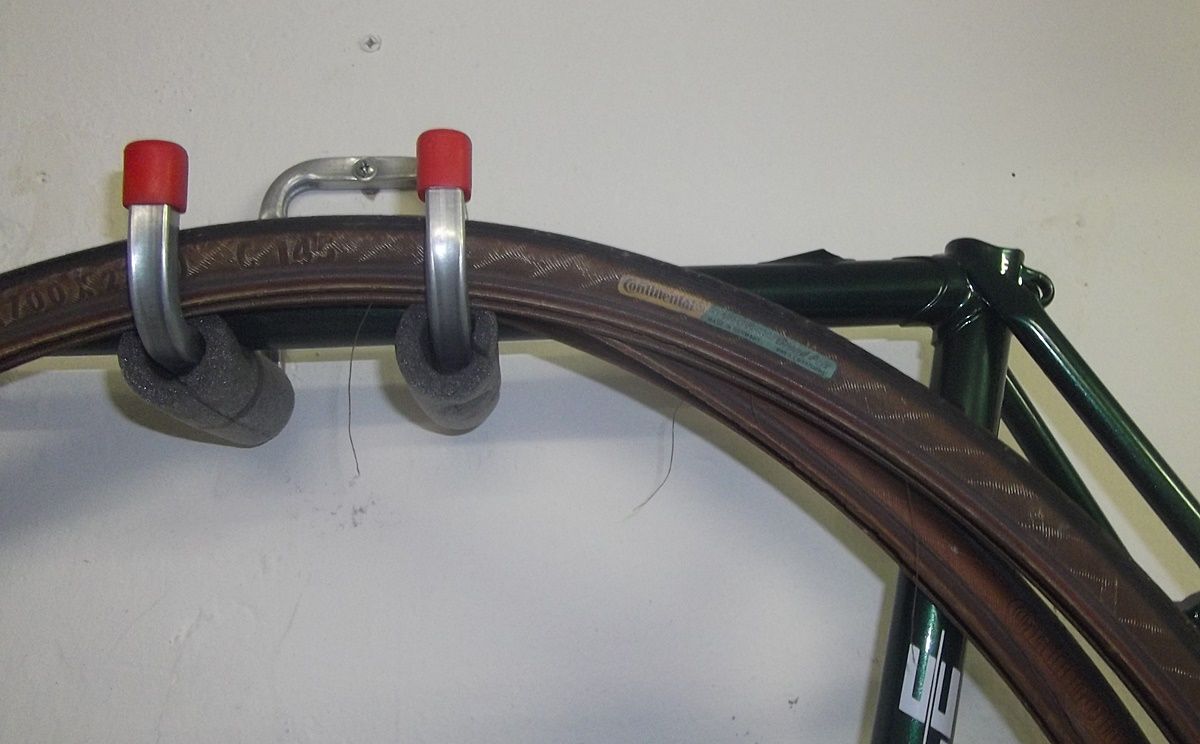

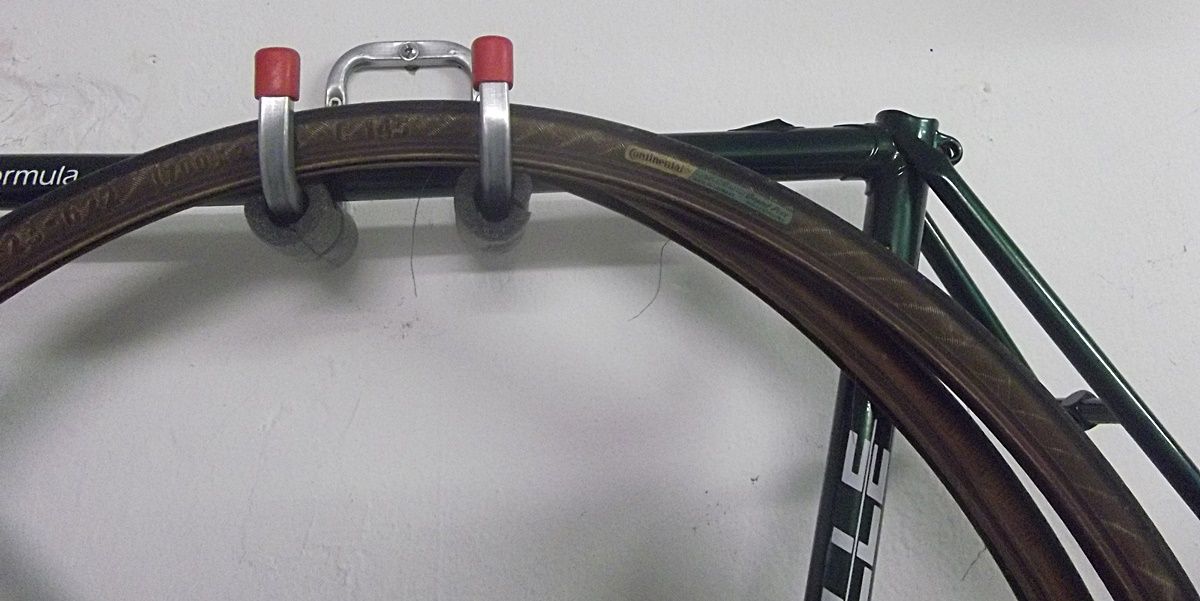

Würdet ihr die noch aufziehen, oder direkt in die Tonne ?



[𝐻𝑒𝓍𝑒𝓇]

Würdet ihr die noch aufziehen, oder direkt in die Tonne ?

Ich fahre am liebsten frische Reifen, Deine würde ich wohl entsorgen...



[Gelöschtes Mitglied 106409]

So sei es !



[Recordfahrer]

Würdet ihr die noch aufziehen, oder direkt in die Tonne ?

Am vorderen hat wohl etwas geschubbert beim Lagern, beim hinteren sind keine hellen Stellen. Allerdings waren diese Grand Prix sehr empfindlich an der Flanke, vor fünfzehn Jahren konnte ich noch einen 18er Grand Prix Drahtreifen ergattern, der hatte keine zwei Ausfahrten überlebt, dann bekam ich ein Loch in der Flanke (vielleicht auch, weil der da doch porös war). Das Risiko wäre doch zu groß, das wäre am falschen Fleck gespart.



[Gelöschtes Mitglied 106409]

Gehen morgen in die schwarze Tonne ! Danke Jungs.



[Herr_Vorragend]

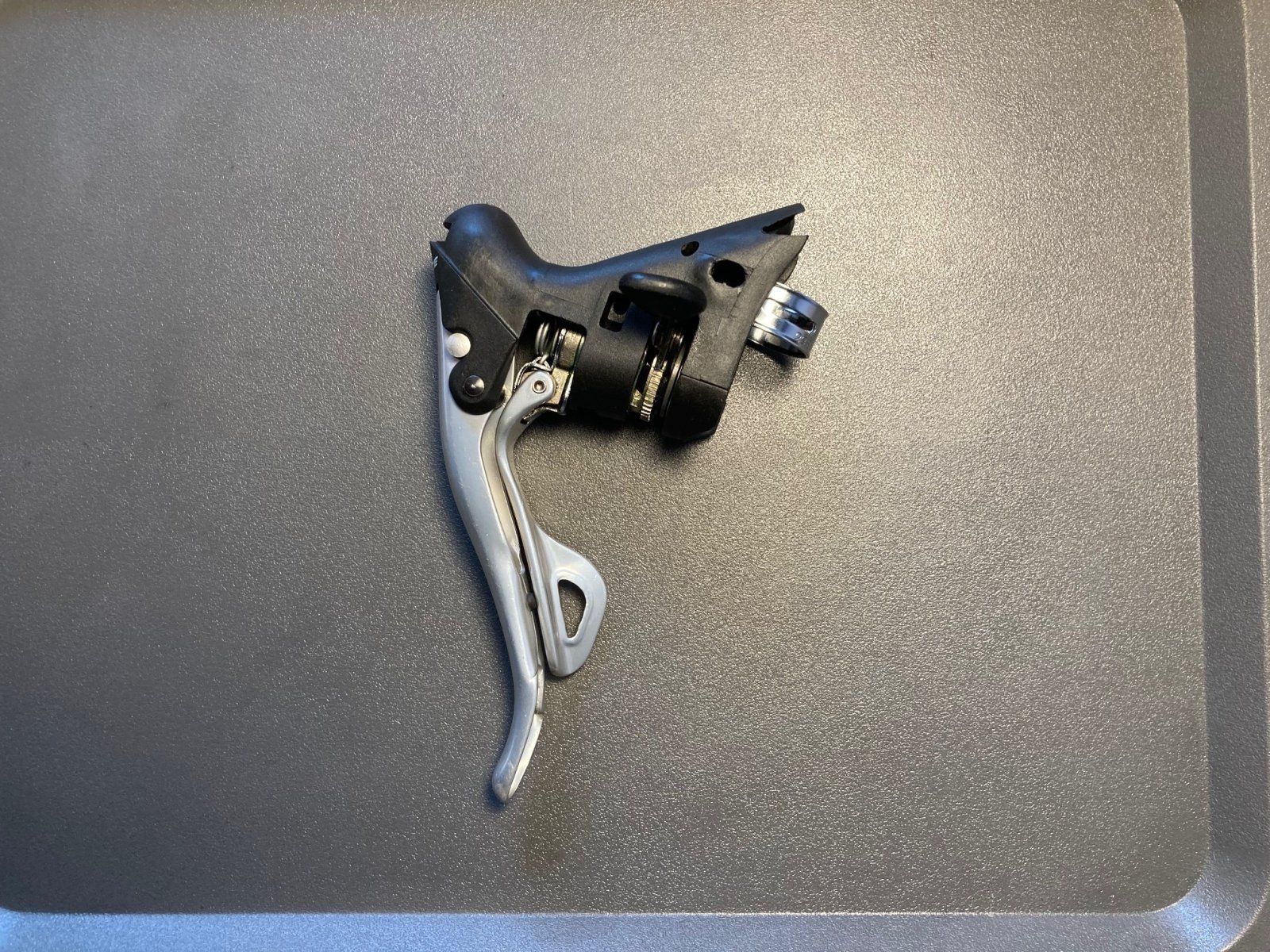

Was funktioniert nicht richtig?

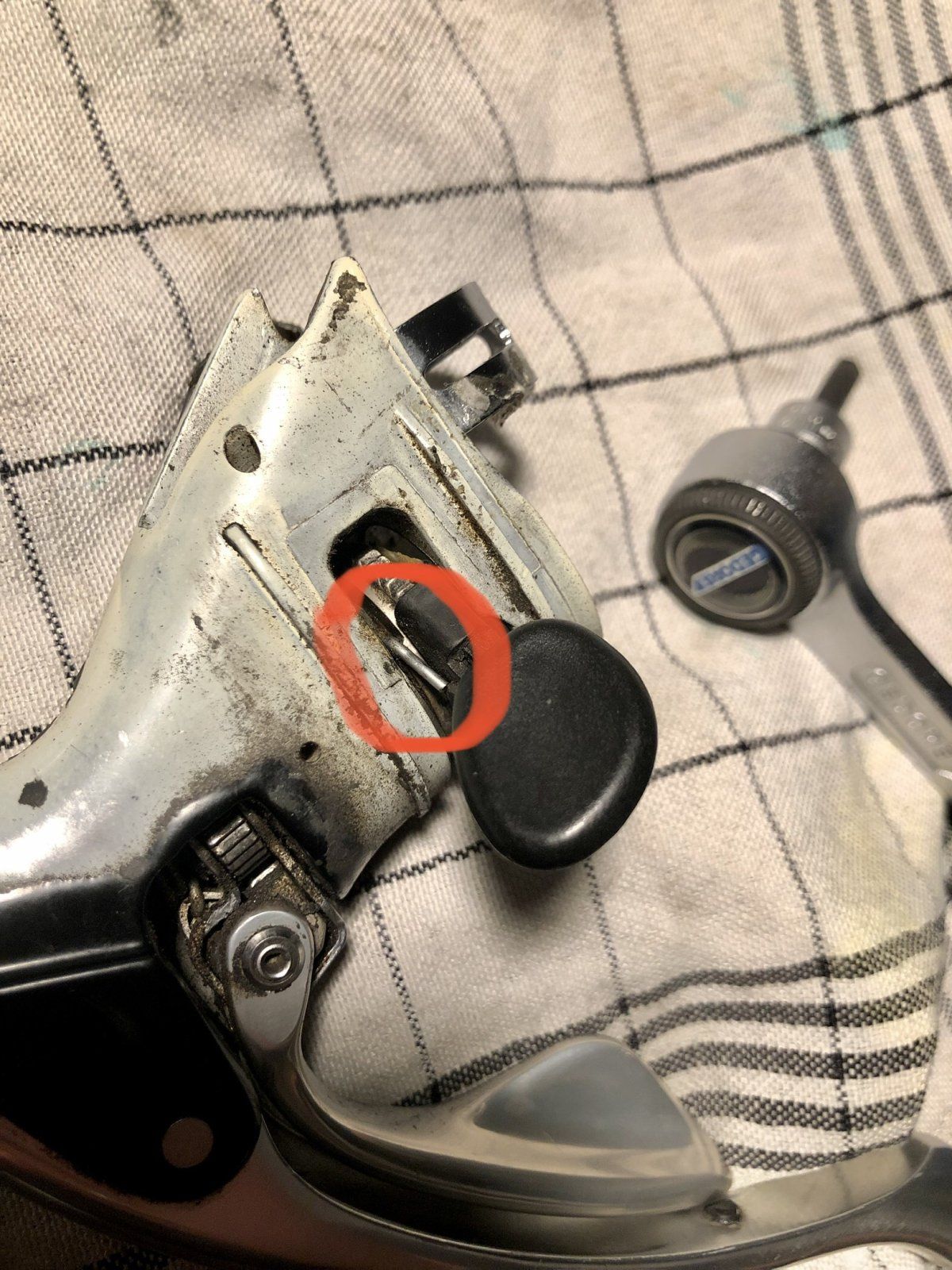

Die Rückholfeder ist rausgesprungen. Daher muss der eine Hebel leider definitiv bearbeitet werden.
Viele Grüße



[Mischief]

Hat hierzu jemand die Explosionzeichnung?

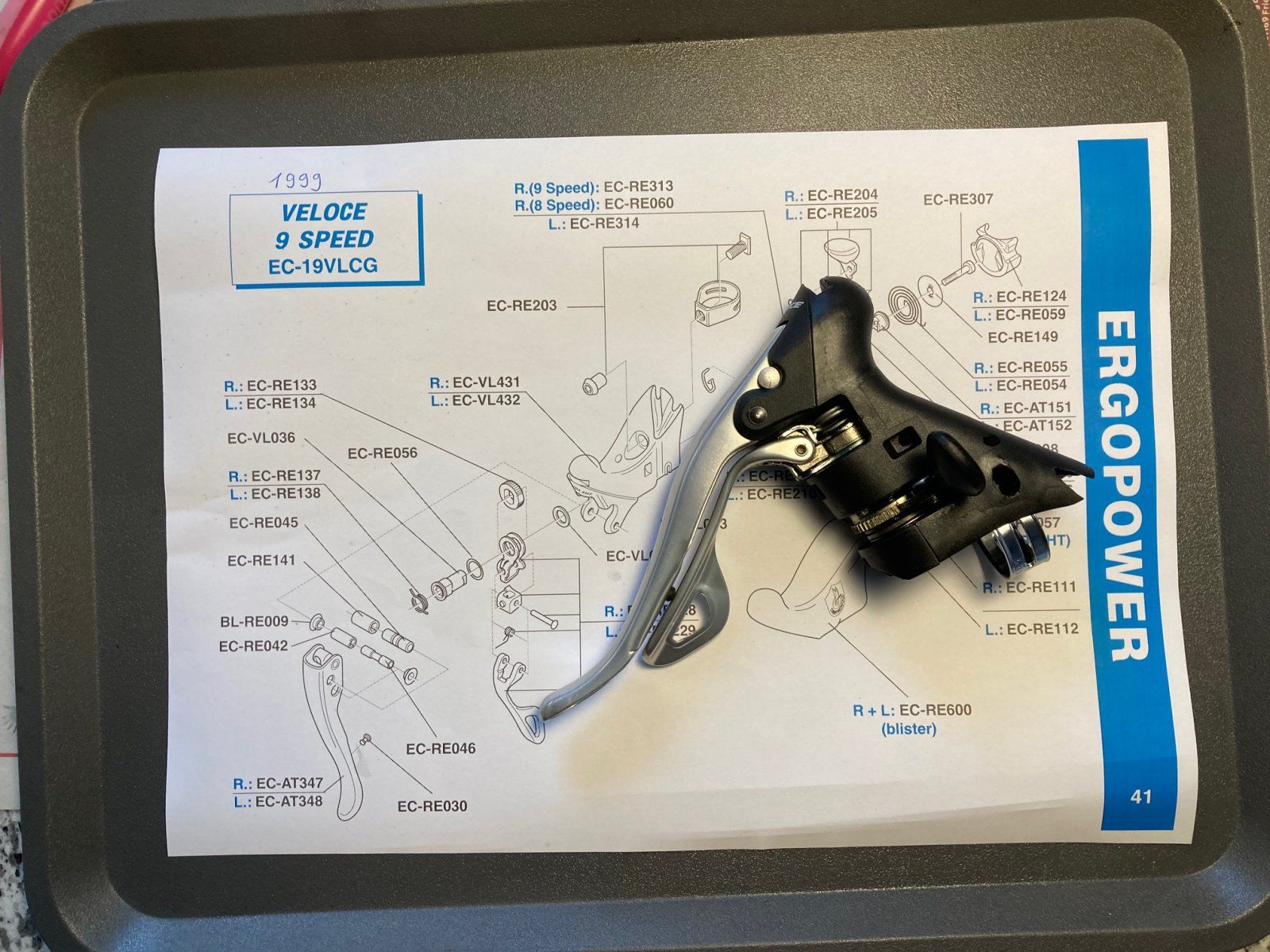

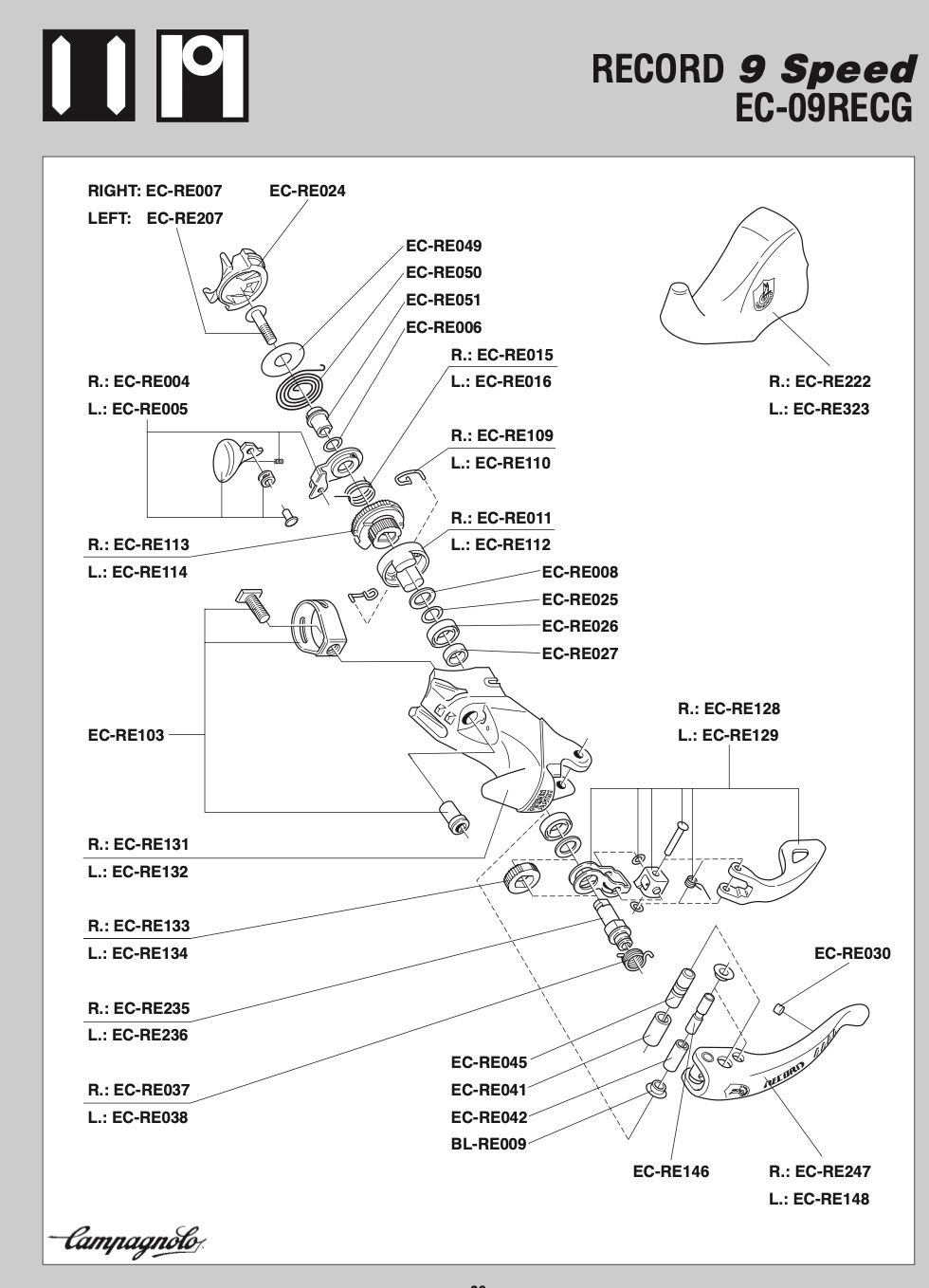

Nicht von deinen (1. Generation Ergos mit Metallgehäuse und den "Elefantenfüßen unten an den Bremshebeln) aber von den 1997 Spitzhöckern (Aufbau sollte vom Prinzip her ähnlich/gleich sein):

Und vor allem, hat wer Tipps und Tricks die man beim „ersten Mal“ beachten sollte?

Erst einmal dieses Video verinnerlichen, stellt anschaulich das Grundprinzip anhand eines 10fach Hebels dar:

Ansonsten einfach mal probieren. Was ich nicht einschätzen kann bei den frühen Metallgehäusen ist die Demontage des Bremshebels. Dieser wird im Video einfach mit einem Splintentreiber rausgeschlagen. Das im Video sind aber die faserverstärkten Kunststoffgehäuse, ob dies auch bei der ersten Generation so zu tun ist, weiss ich nicht.
Die Demontage der Mechanik ist leicht, zwischendrin mal Fotos machen welche Unterlegscheibe wohin gehört. Hinterher kratzt man sich am Kopf. Schöne Arbeit für einen verregneten Nachmittag:



[tomdminor]

Die Rückholfeder ist rausgesprungen. Daher muss der eine Hebel leider definitiv bearbeitet werden.
Viele Grüße Anhang anzeigen 1152117

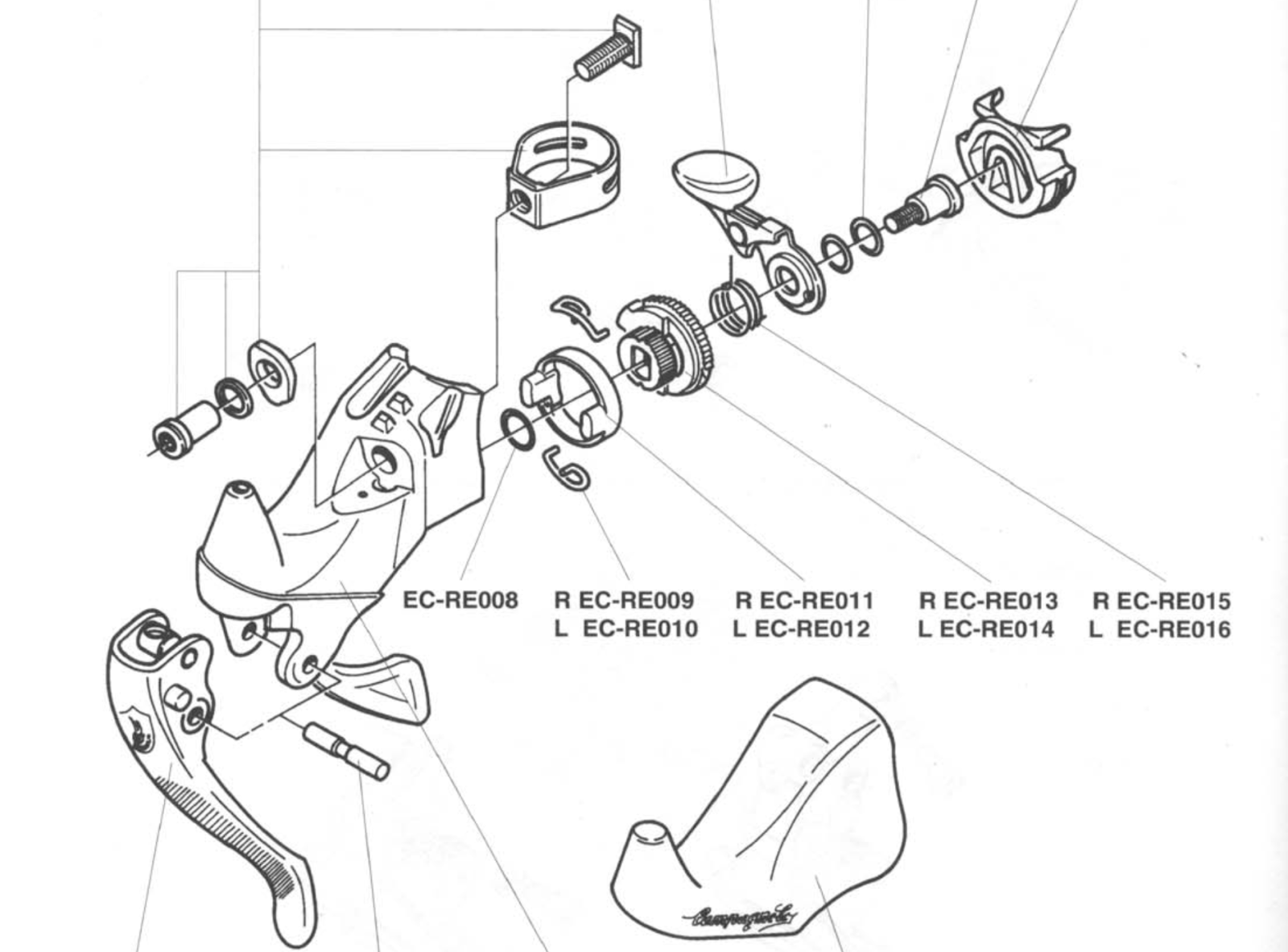

Hier die Ersatzteil-Katalog-Explosion:

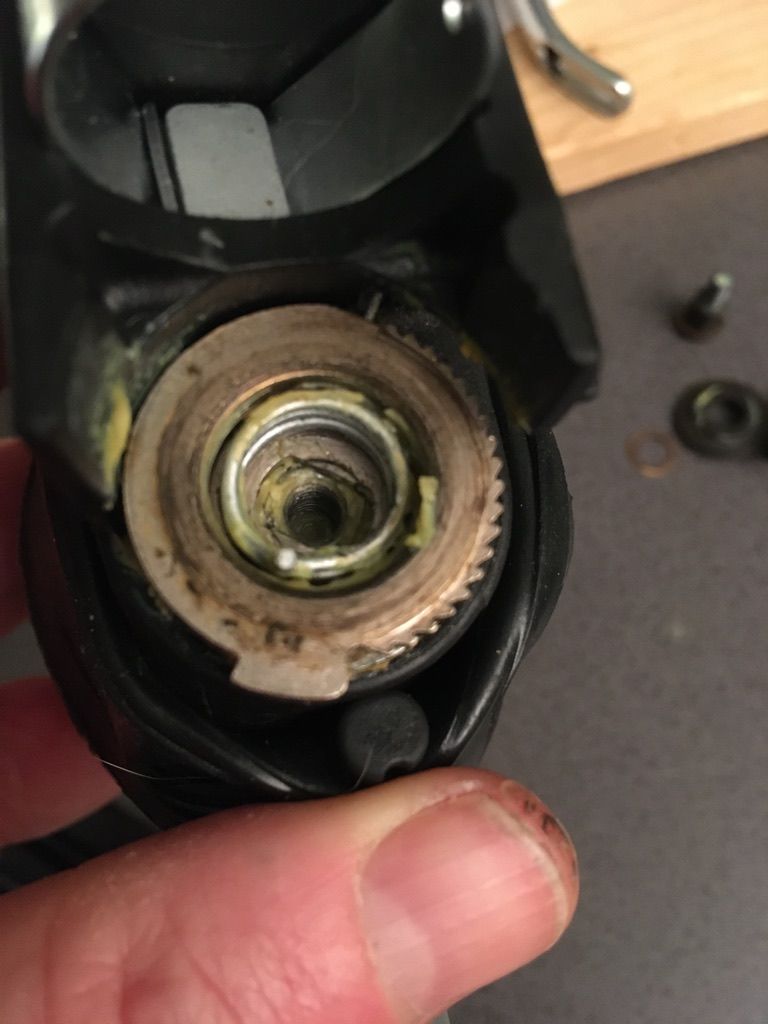

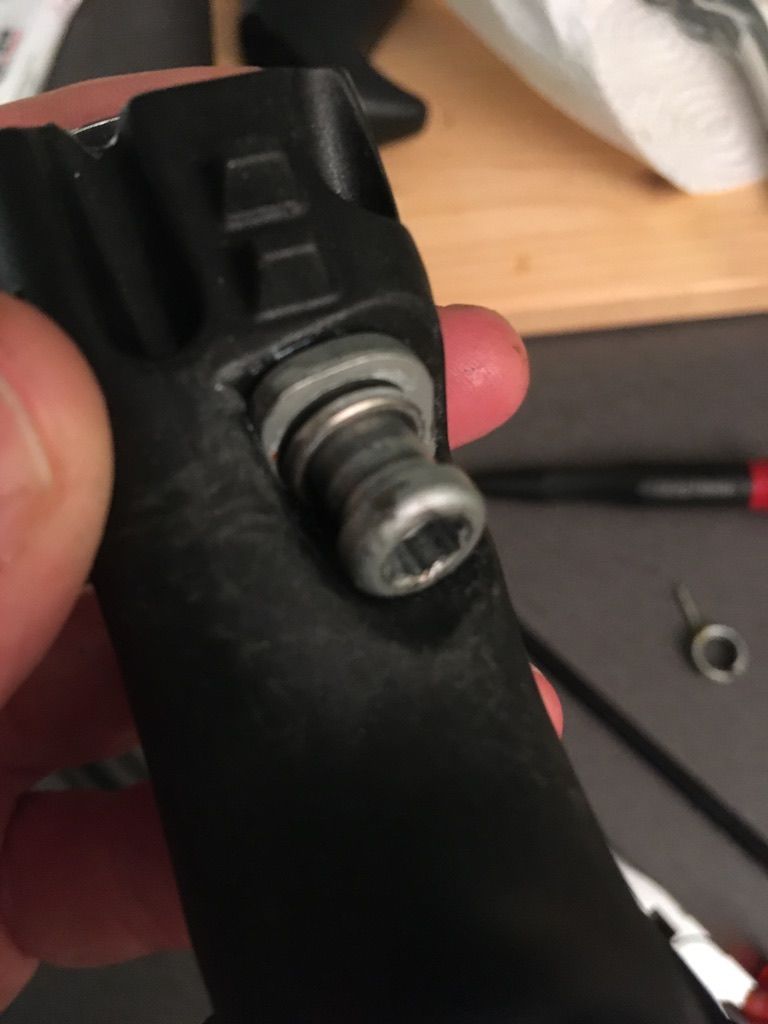

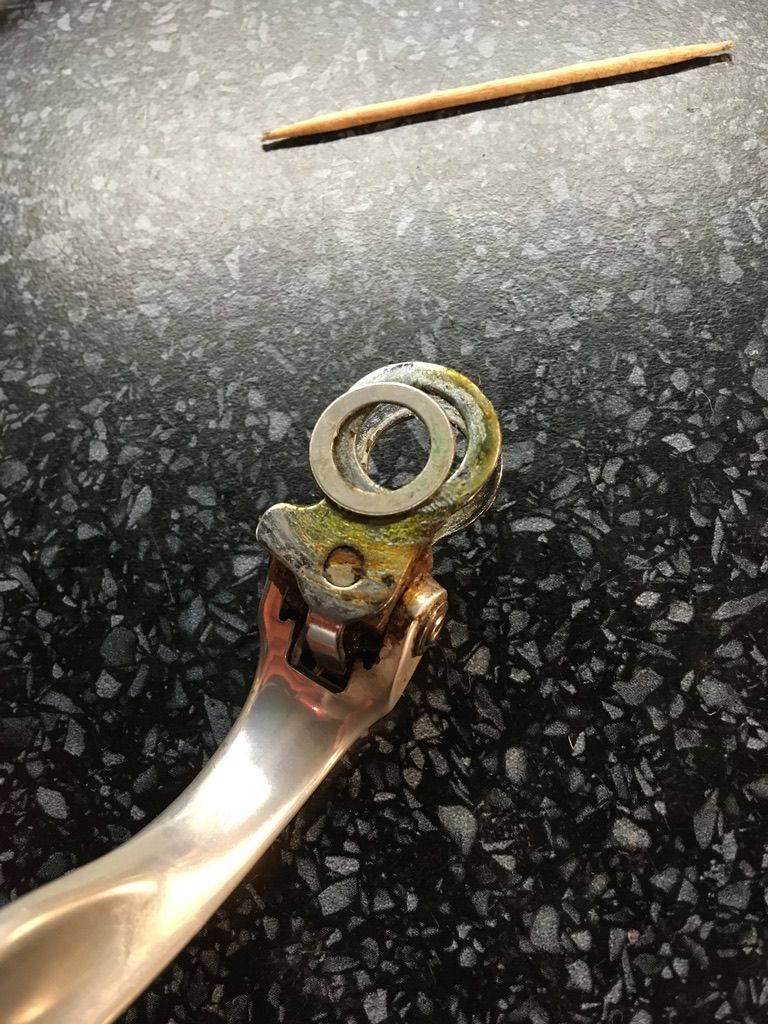

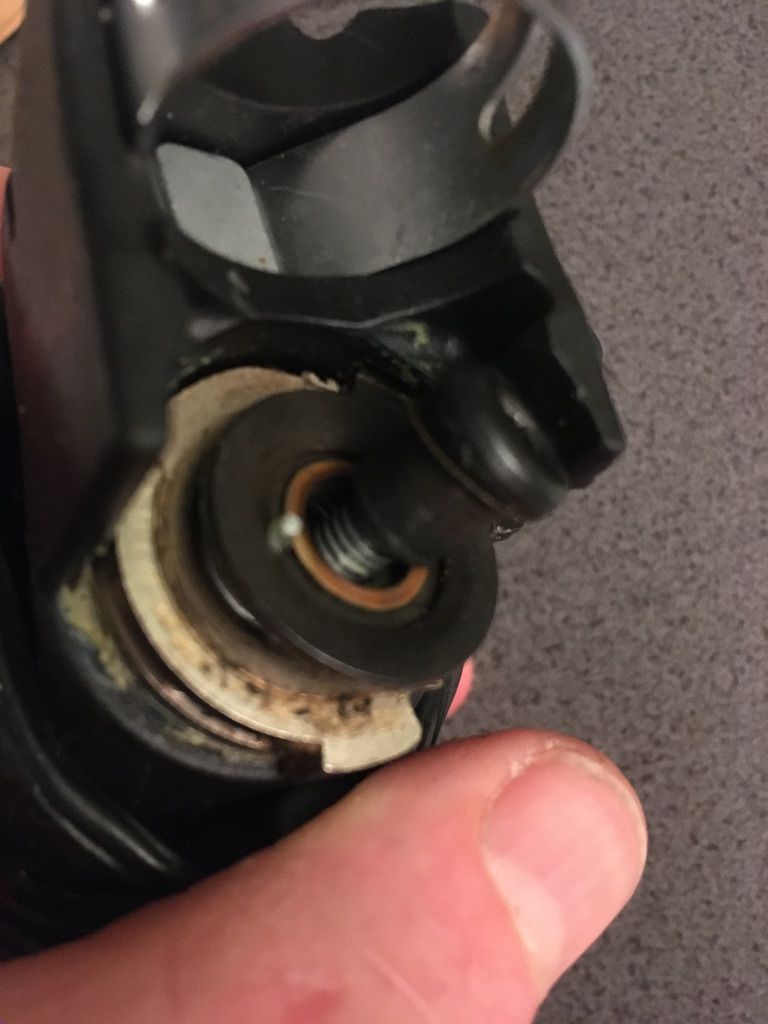

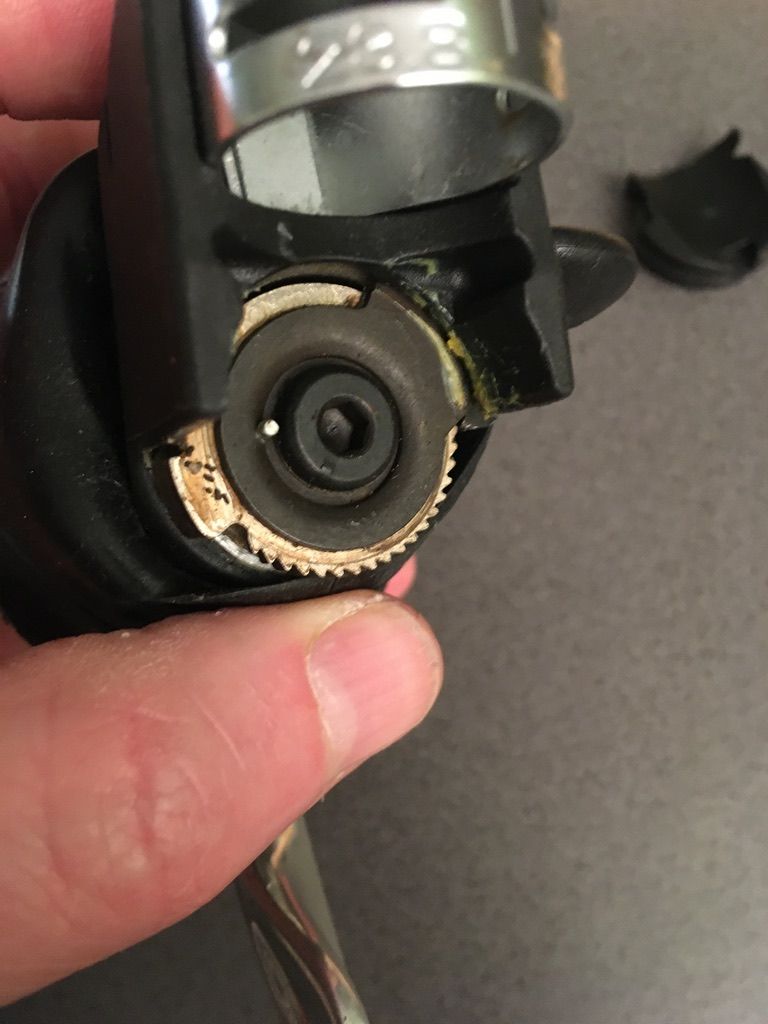

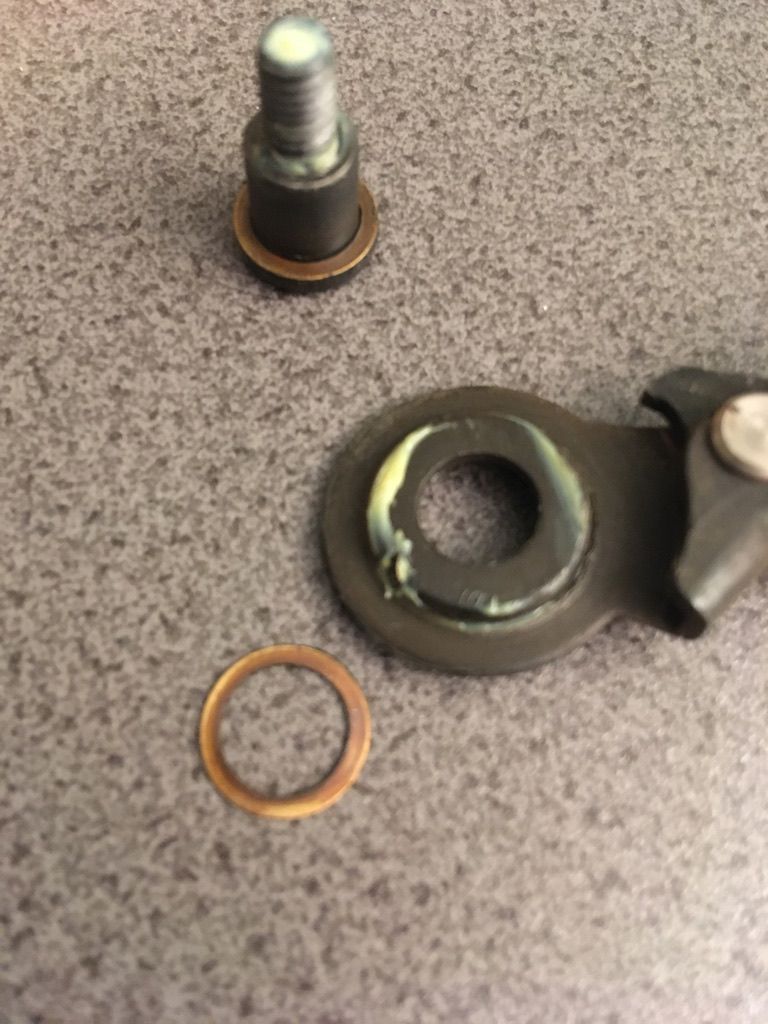

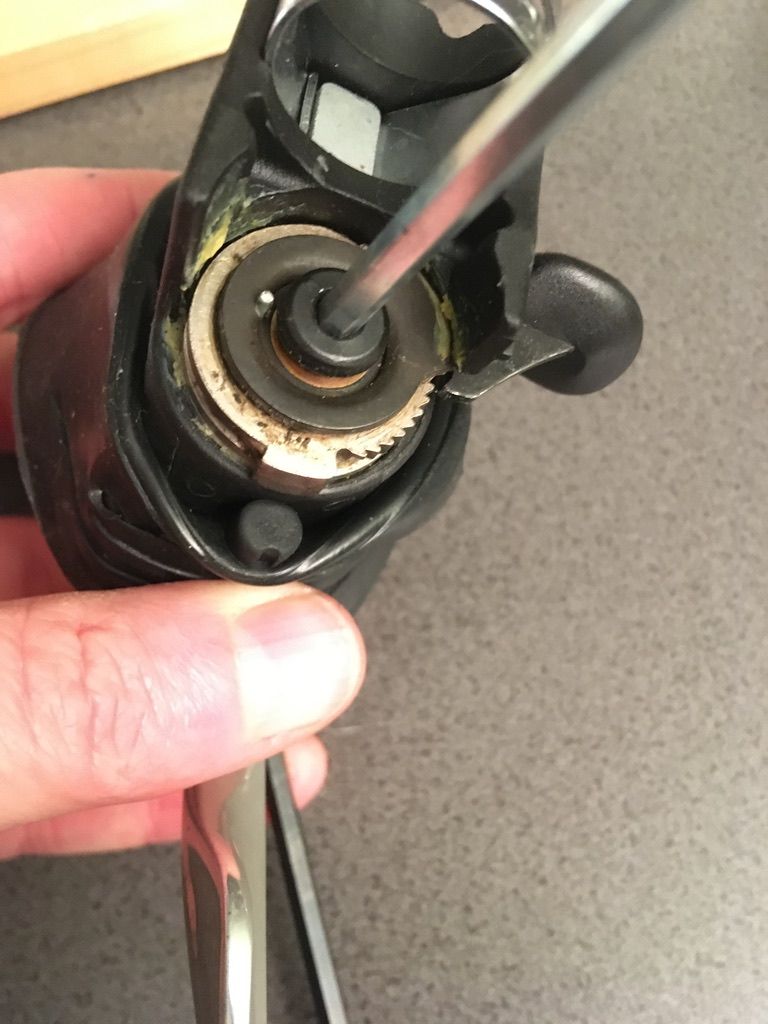

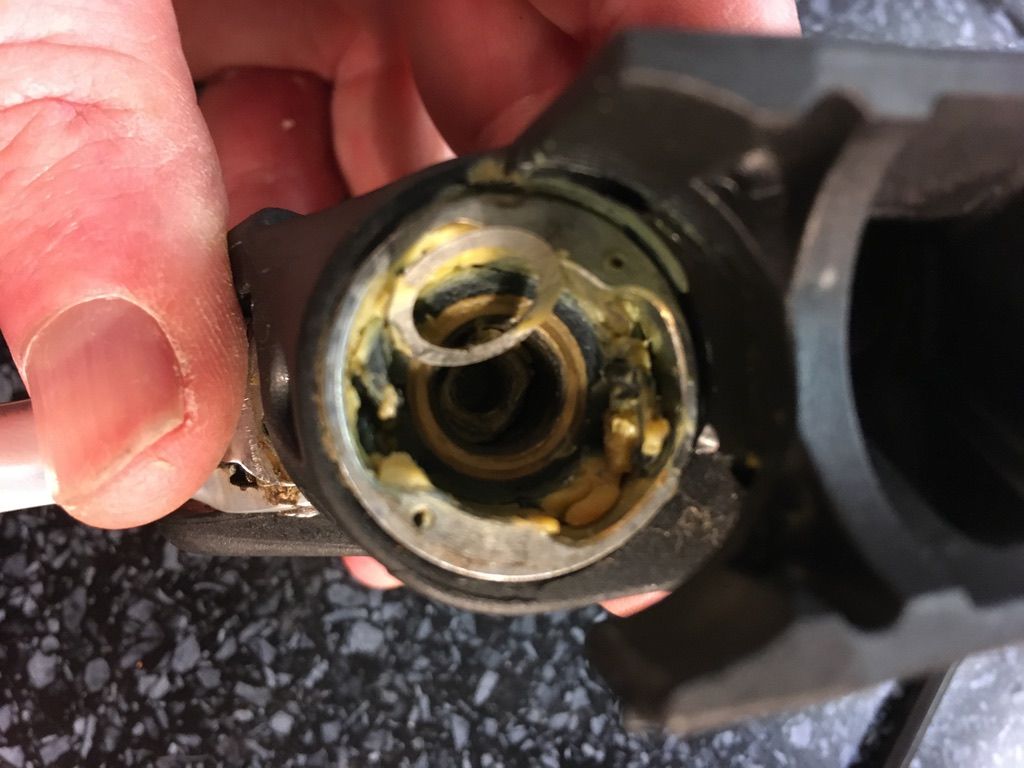

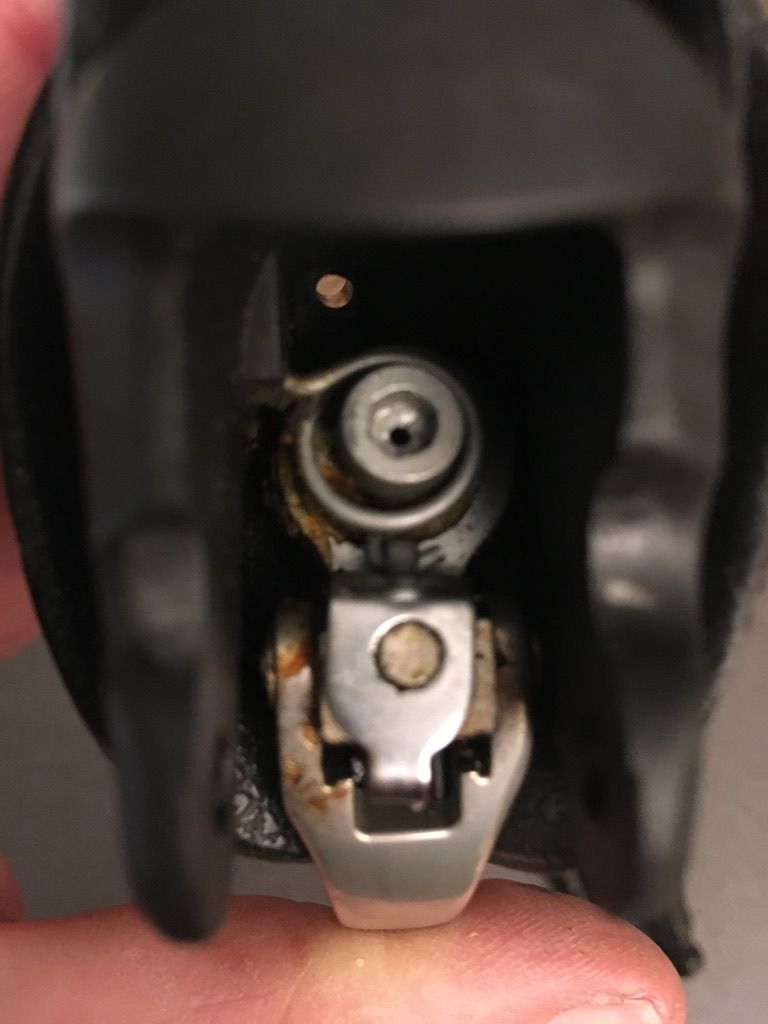

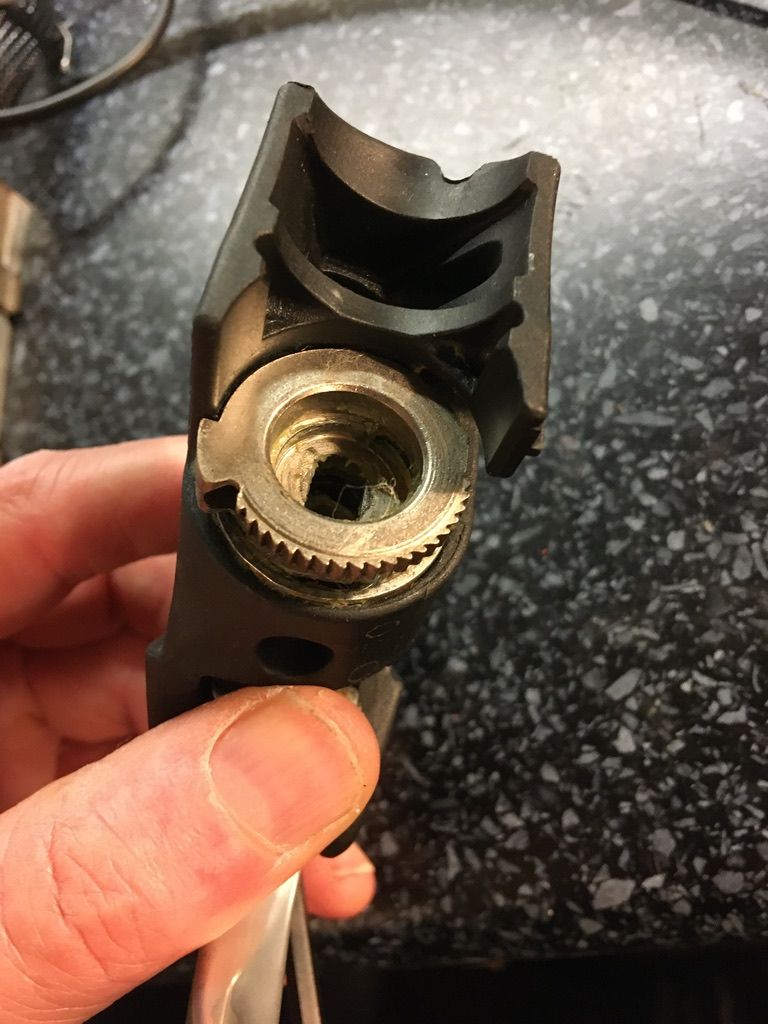

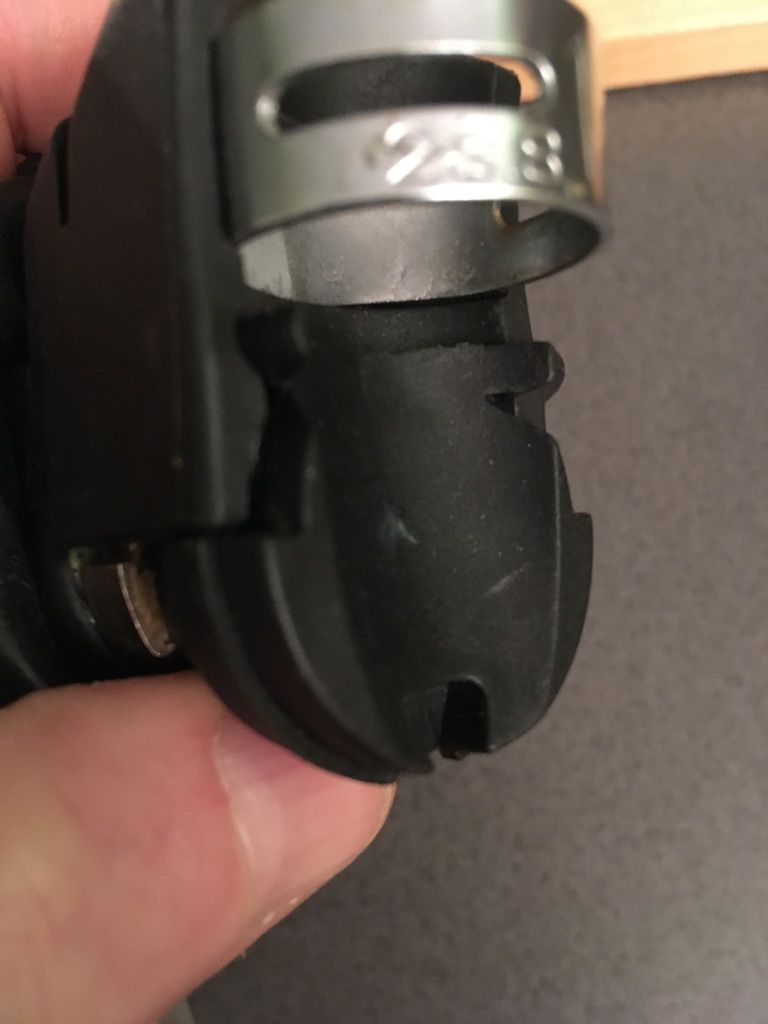

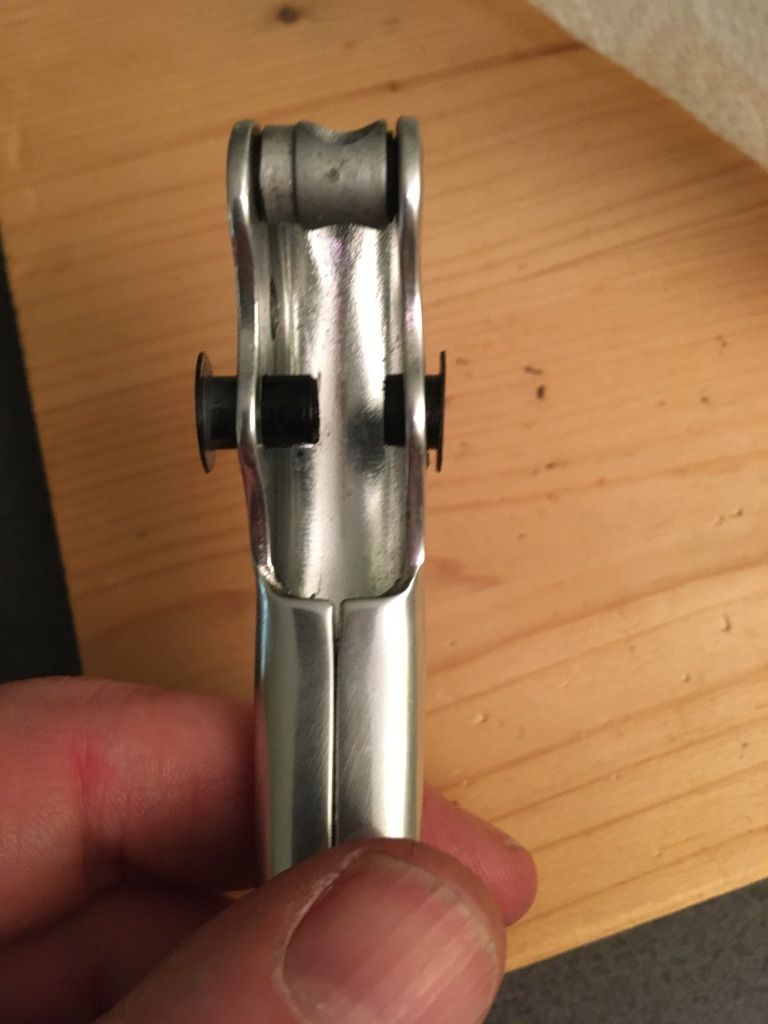

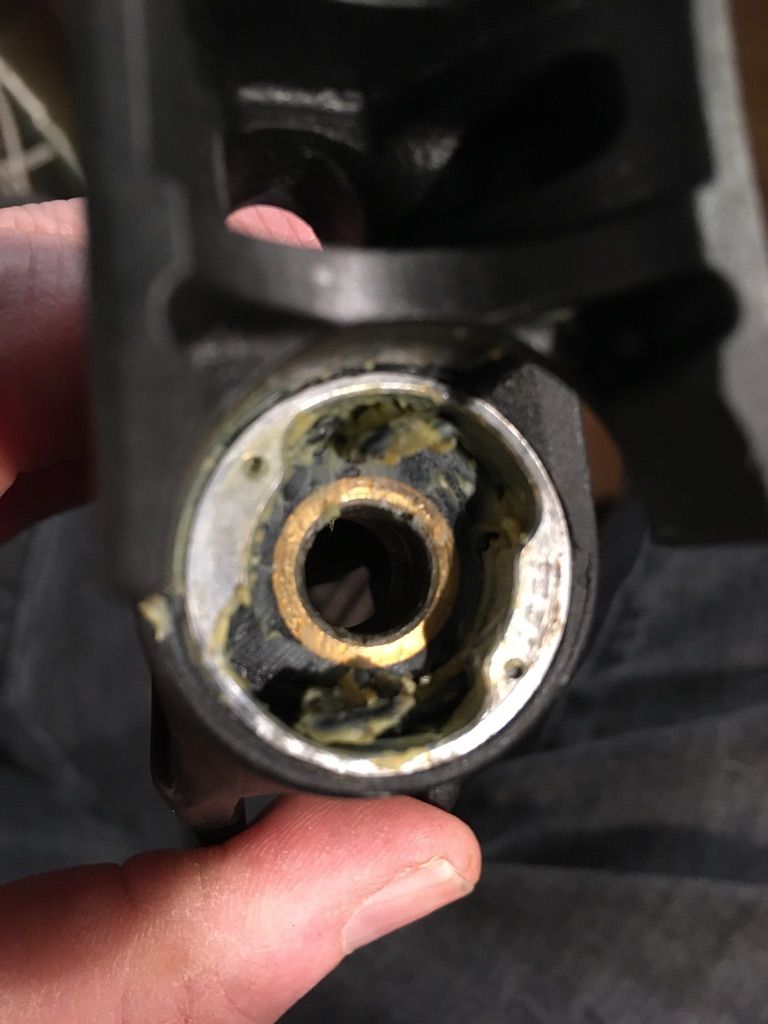

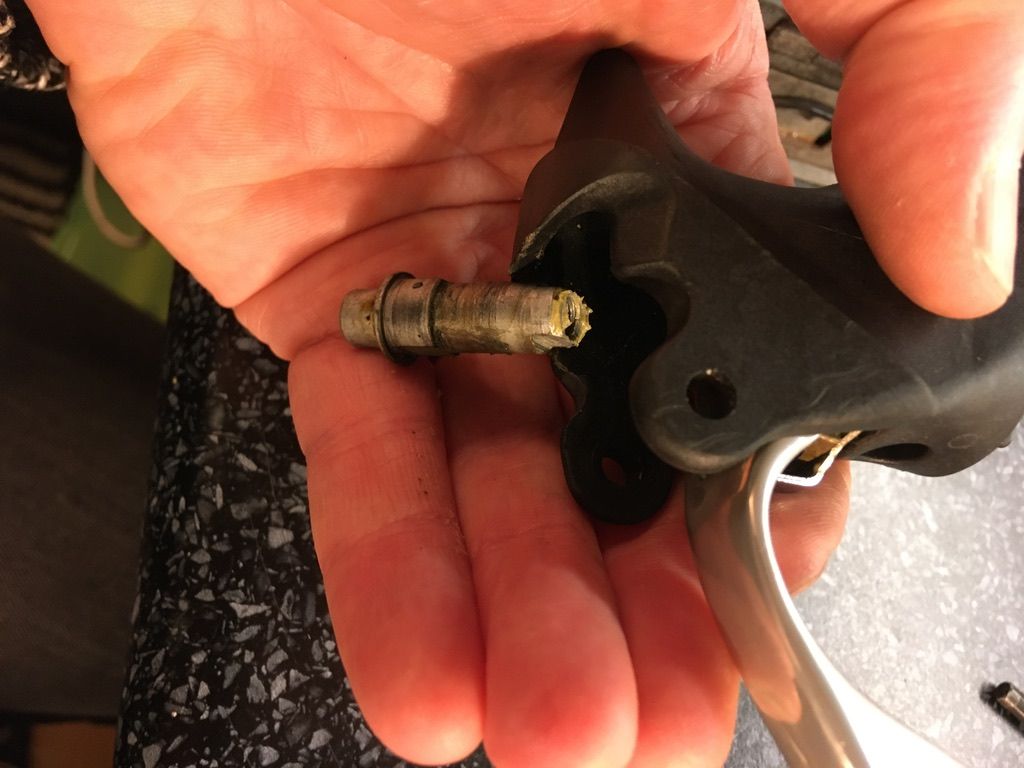

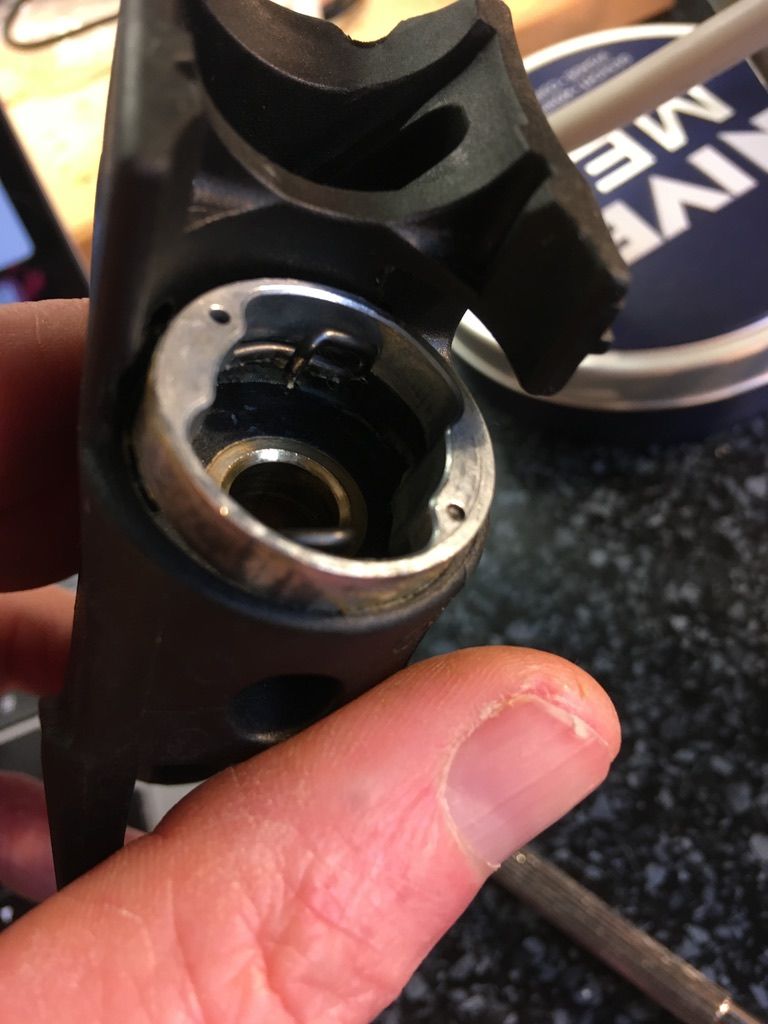

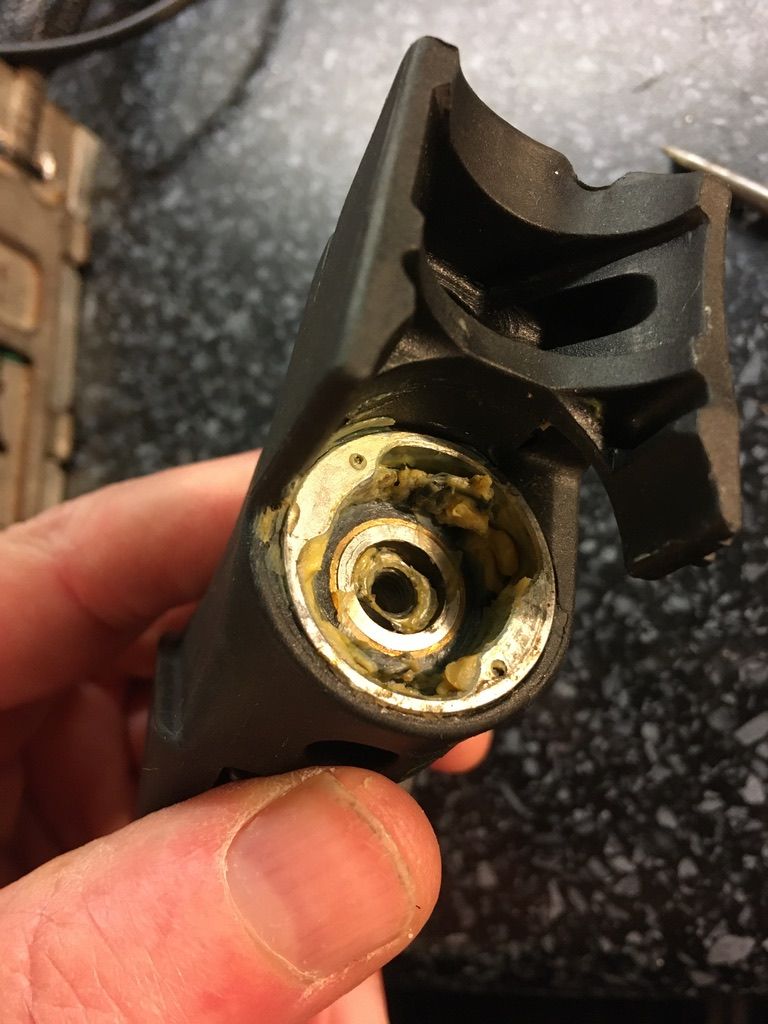

Und hier meine Bildersammlung der Zerlegung:



[roykoeln]

bremshebel ist all die jahre mit einem splint gesichert, lässt sich mit einem durchschlag austreiben.



[tomdminor]

Der Rest:



[Mischief]

Hier die Ersatzteil-Katalog-Explosion:

Die speicher ich mir gleich mal ab.
Diese frühe Version war ja dann doch deutlich anders aufgebaut im Vergleich zu den späteren Versionen. Die große Rückholfeder auf der Rückseite der Hebel z. B. war ja noch gar nicht vorhanden. Interessant. Ich habe meine 1. Generation Ergos weiterverkauft ohne sie mal genauer angeschaut bzw. gar geöffnet zu haben.
Danke für die Bilder!



[Herr_Vorragend]

Guten Morgen, vielen Dank für eure Bilder und Tipps. Die Demontage hat gut geklappt. Jetzt brauche ich viel Geduld bei der Montage. Die Feder in der richtigen Position zu halten ist echt nicht einfach.



[Herr_Vorragend]

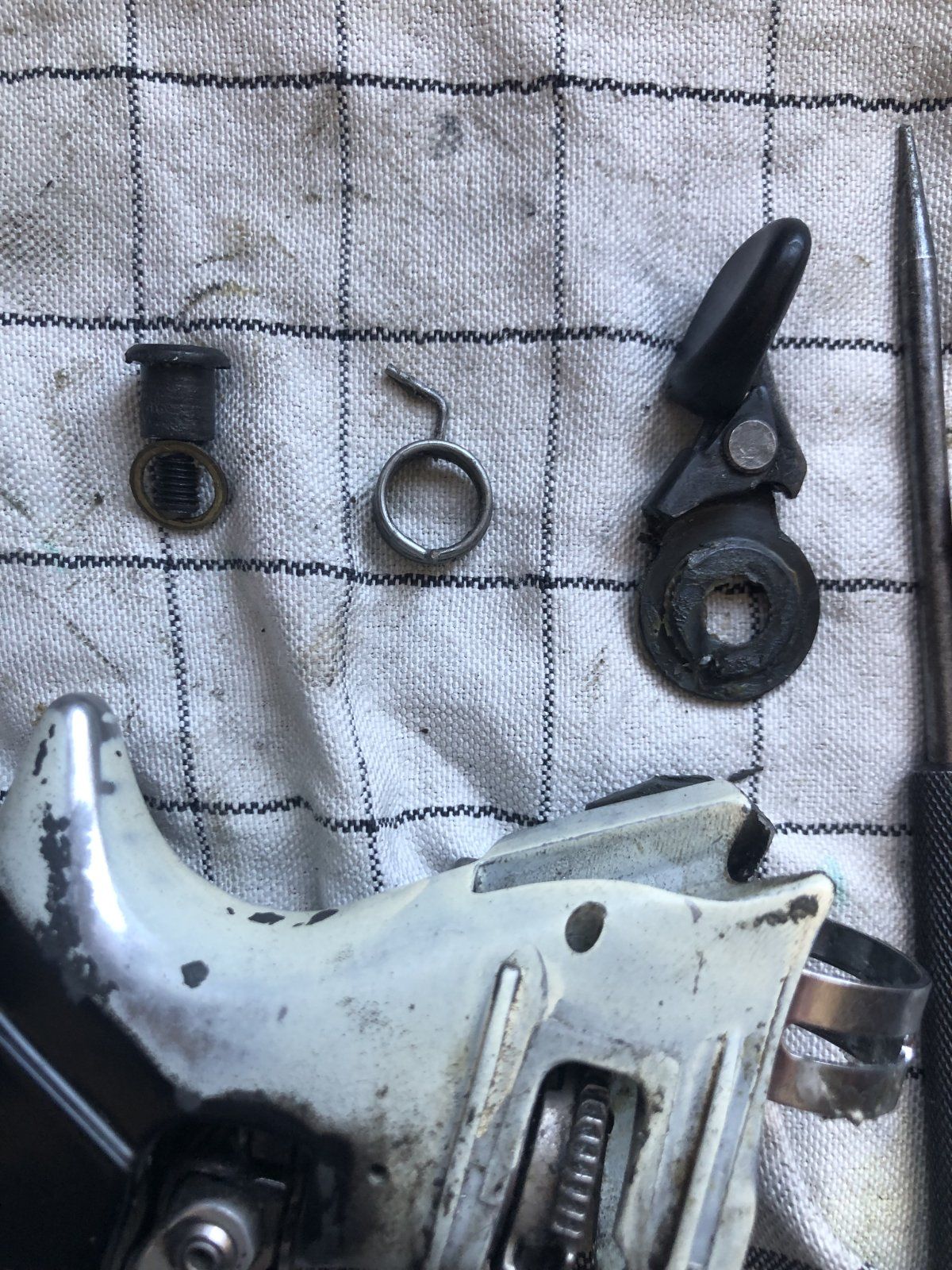

Sorry, ich noch mal. Ist die Rückholfeder so i.O. oder ist sie verbogen? Auf der Explosionszeichnung ist sie gerade, aber der dargestellte Hebel ist 2. Gen



[Herr_Vorragend]

Jup, das war der Fehler. Feder gerade gedengelt und eingebaut. Funktionen wieder, vielen Dank.



[tomdminor]

Jup, das war der Fehler. Feder gerade gedengelt und eingebaut. Funktionen wieder, vielen Dank.

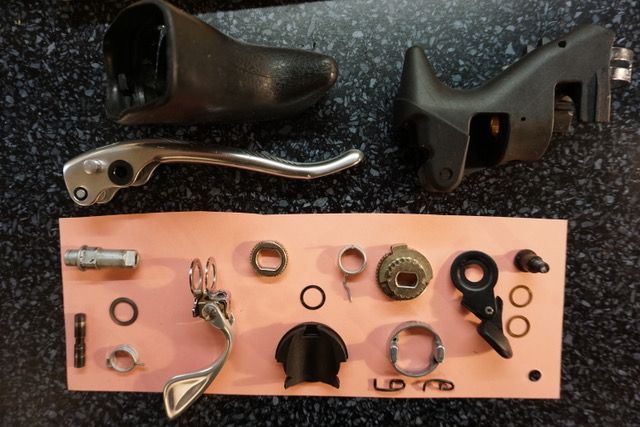

Ich hatte gestern das Uebersichtsbild der Zerlegung vergessen. Interessanterweise ist die Feder da auch schon nicht mehr gerade - im Gegensatz zur Explosionszeichnung von Campagnolo!
Ich fürchte da muss ich dann auch noch mal bei. Sehr selten nicht betätigbare Daumenhebel sind nämlich das einzige Manko an meinen 8-fach-Ergos. (Man muss zur Abhilfe dann einmal in die Gegenrichtung schalten.)

Das "Teil" unten rechts ist übrigens ein Loch in der Pappkarte, die ich als Unterlage genommen habe, also nicht anfangen zu suchen...



[Donnerknall]

@Herr_Vorragend & @tomdminor
Danke für Eure Mühe.

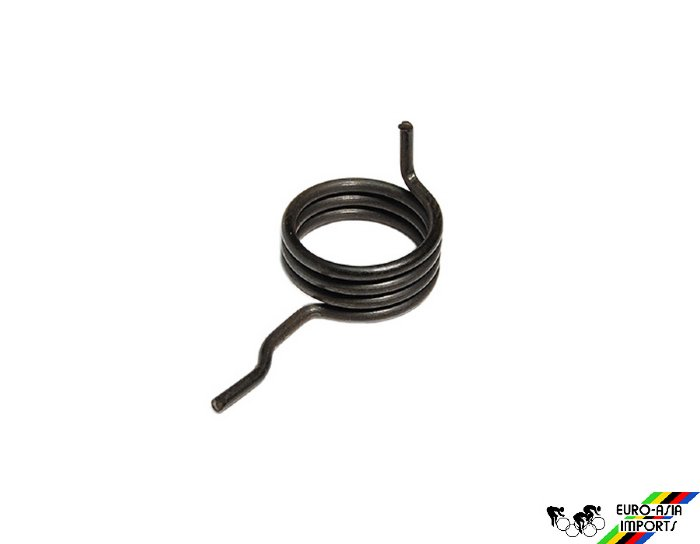

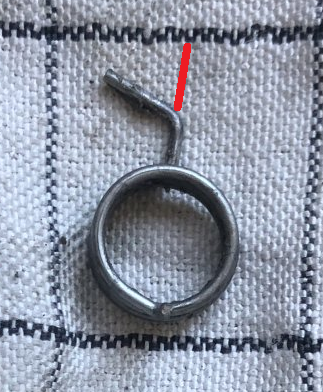

Nur zum Verständnis noch mal der Soll-Ist-Vergleich der Feder EC-RE015:

Soll

Ist (ursprüngliche Linie rot skizziert)



[gridno27]

Du hattest also "Wobble" - passiert auch bei moderneren Geröhr:

Speed Wobble

Ist mir zum Glück noch nicht passiert - aber es wird allgemein geraten Gewicht nach vorne zu verlagern und mit den Beinen das Oberrohr "zusammendrücken". Ich mache das auf schnellen Abfahrten oft zwischendurch um den Ablauf im Falle des Falles intus zu haben - ob es was nützt sollte es einmal passieren kann ich aber nicht sagen. Ich hoffe ich komme auch nie in die Verlegenheit das testen zu müssen...

ist mir schon vor vielen Jahren an einem Pinarello SLX-Rahmen passiert. Zum Glück gings grad gradaus - Kniee ans Oberrohr Unterlenkergriff um das Geröhr zu beruhigen - sonst fliegt man nämlich aus der nächsten Kurve, ... und davon gab's damals genug davon

...weil der Lenker fängt wirklich richtig an zu schlagen



[private_ron]

ist mir schon vor vielen Jahren an einem Pinarello SLX-Rahmen passiert. Zum Glück gings grad gradaus - Kniee ans Oberrohr Unterlenkergriff um das Geröhr zu beruhigen - sonst fliegt man nämlich aus der nächsten Kurve, ... und davon gab's damals genug davon

...weil der Lenker fängt wirklich richtig an zu schlagen

Ist mir auf der Abfahrt nach Bormio passiert, und da gibt es jede Menge Kurven und Autos / Mopeds die einem entgegenkommen. Bremsen machte das ganze nur noch schlimmer. Es hat schon Überwindung gekostet die Bremsen zu lösen, Knie an das Oberrohr und warten bis sich alles beruhigt. Ich vermute es hat an der Arxxxrakete gelegen. Mit weniger Gewicht hinten drin ist mir das nicht wieder passiert. Das war jedenfalls das bislang einzige Mal dass ich auf einer Abfahrt so richtig ins Schwitzen kam.



[Gude]

Bei meiner vorderen BR-7200 ist der Bremsbolzen derbe Krum. Sieht man auf dem Bild kaum:

Nun wollte ich den gerne tauschen und habe im Suche-Faden angefragt. Angeboten wird mir nun dieser:

Nach Abgleich der Maße ist der mutmaßliche Ersatzbolzen im ersten Teil nach dem Kopf 3mm kürzer und verfügt nicht über die zwei Nuten. Kann der trotzdem passen? Ist der vielleicht von der 1.Gen, der 600er oder der 7210(lang)?



[Oldie-Pedalleur]

Bei meiner vorderen BR-7200 ist der Bremsbolzen derbe Krum. Sieht man auf dem Bild kaum:
Anhang anzeigen 1152975

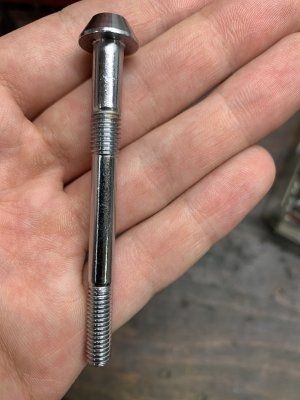

Nun wollte ich den gerne tauschen und habe im Suche-Faden angefragt. Angeboten wird mir nun dieser:
Anhang anzeigen 1152979
Nach Abgleich der Maße ist der mutmaßliche Ersatzbolzen im ersten Teil nach dem Kopf 3mm kürzer und verfügt nicht über die zwei Nuten. Kann der trotzdem passen? Ist der vielleicht von der 1.Gen, der 600er oder der 7210(lang)?

die beiden Nuten an deinem krummen Bolzen haben keine mechanische Funktion wie z.B. Einrasten etc. . Die Nuten dienen nur als Fettsumpf für den Sitz beider Bremsschenkel .
Wegen der 3mm Differenz kann ich nichts sagen . Aber ich würde an deiner Stelle jedenfalls eine Probemontage machen . hopp oder top .
Einen alten original Bolzen für die BR7200 wirst Du allein als ET nicht mehr bekommen . Oder nur bei Kauf einer schrottigen Reste-BR7200
