Mal eben schnell ne kleine Bastelfrage

[Peugeot1979]

Hallo zusammen,
Thema/Problem Sattelklemmung Look KG 221.

Habe eine Schraube und auch die Gegenseite (von der Seite betrachtet dreieckig abgeflacht).
Die Schraube passt und fasst auch. Allerdings lässt sich die Schraube nicht "fest" schrauben und somit wird die Stütze auch nicht gehalten und rutscht rein.
Fehlt da ein Teil??

Viele Grüße und Danke
vom Techniklaien.

Bei manchen franz. Alu-Rahmen (Vitus etc.) wurde eine Klemmschraube mit Keil verwendet, sodass beim Festziehen der Schraube der Keil auf die Sattelstütze drückt und diese somit festhält,...ggfs. fehlt bei Dir dieser Keil?



[McMauzMoe]

Moin, kurze Frage,

gibt es irgendwas bei der Demontage des Campagnolo 50th anniversary Kranz / Kassette zu beachten (außer das richtige Werkzeug zu benutzen )??

So long



[diemaus99]

Look KG 91 , da ist kein Klemmschlitz sondern so Druckschrauben wenn ich mich nicht irre .

Foto,s wären mal hilfreich

Foto reiche ich nach. War wohl zu groß zum Hochladen.

Hallo zusammen,
Thema/Problem Sattelklemmung Look KG 221.

Habe eine Schraube und auch die Gegenseite (von der Seite betrachtet dreieckig abgeflacht).
Die Schraube passt und fasst auch. Allerdings lässt sich die Schraube nicht "fest" schrauben und somit wird die Stütze auch nicht gehalten und rutscht rein.
Fehlt da ein Teil??

Viele Grüße und Danke
vom Techniklaien.

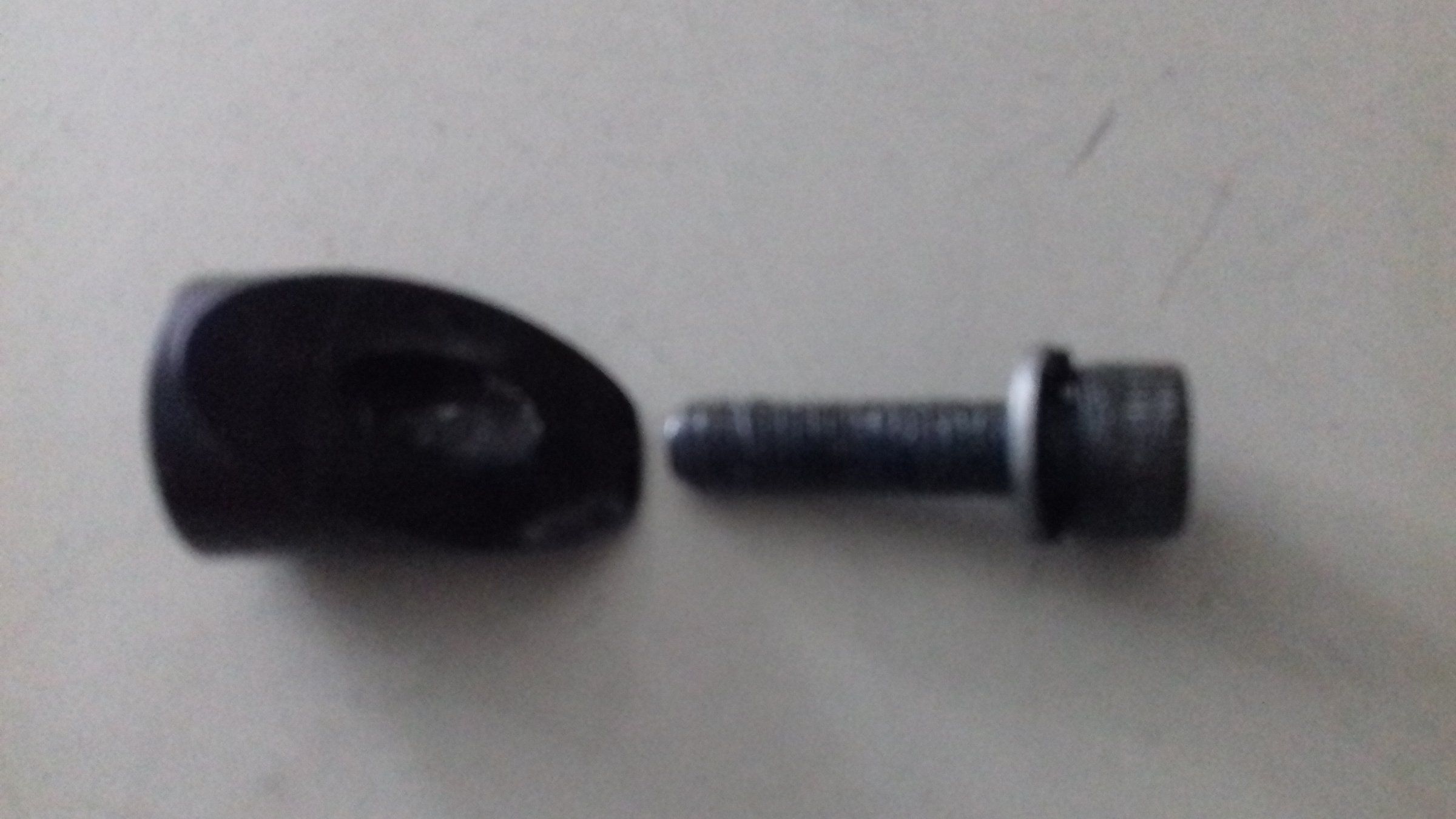

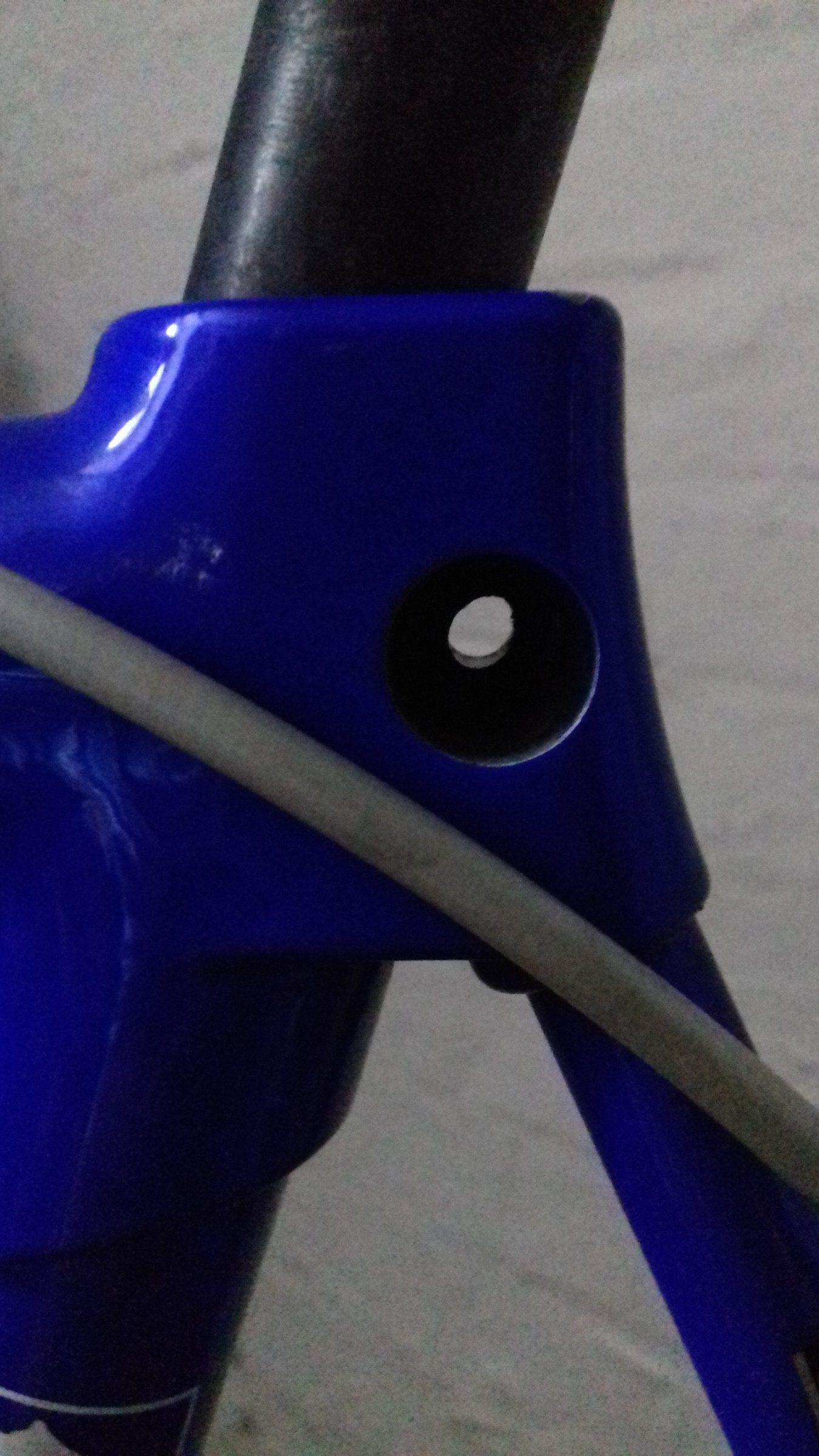

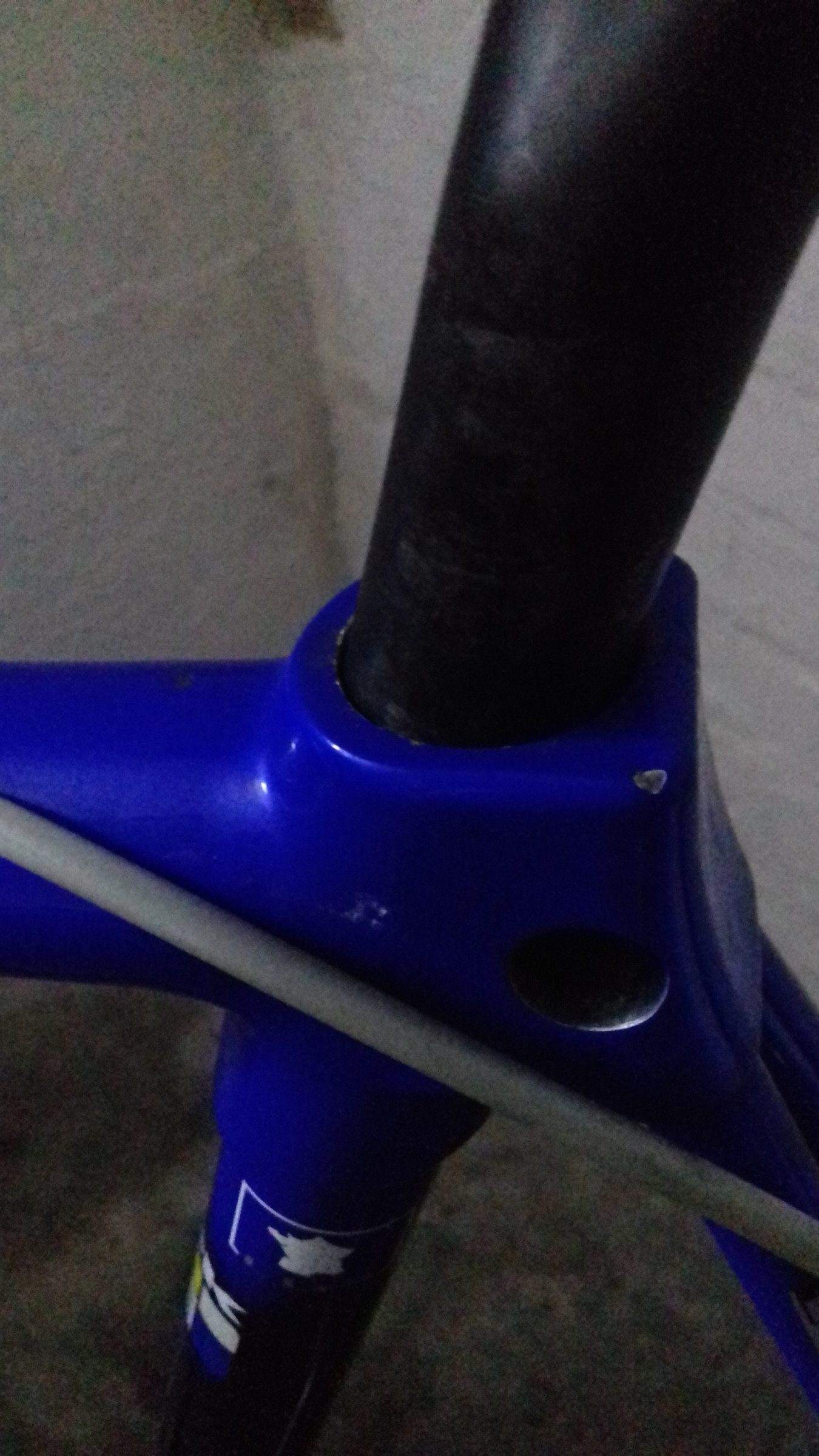

Hier nun die fehlenden Bilder vom Rahmen und den beiden Teilen der Klemmschraube.



[Gelöschtes Mitglied 88782]

Foto reiche ich nach. War wohl zu groß zum Hochladen.

Hier nun die fehlenden Bilder vom Rahmen und den beiden Teilen der Klemmschraube.
Anhang anzeigen 567960 Anhang anzeigen 567961 Anhang anzeigen 567962

Wogegen stützt sich denn die Schraube am Rahmen ab? Wenn da nix wäre, dann fehlt da das Gegenstück



[Bonanzero]

Müssten das nicht 2 Keile sein?



[diemaus99]

Wogegen stützt sich denn die Schraube am Rahmen ab? Wenn da nix wäre, dann fehlt da das Gegenstück

Müssten das nicht 2 Keile sein?

War auch meine erste Vermutung, dass da wohl ein Teil fehlt.

Der Rahmen ist auf der rechten Seite mit einem kleineren Loch versehen, wo nur die Schraube reinpasst. Der Keil war links drin.



[Gelöschtes Mitglied 88782]

Dann fehlt da was, denn wie @Bonanzero auch schon anmerkte sollten das zumindest zwei gegeneinander gedrückte Keile sein, die dann die Stütze klemmen.



[diemaus99]

Bei manchen franz. Alu-Rahmen (Vitus etc.) wurde eine Klemmschraube mit Keil verwendet, sodass beim Festziehen der Schraube der Keil auf die Sattelstütze drückt und diese somit festhält,...ggfs. fehlt bei Dir dieser Keil?

Ja, genau hier scheint das Problem zu liegen.
Es fehlt ein Teil des Keils.



[Gelöschtes Mitglied 89324]

Moin, kurze Frage,

gibt es irgendwas bei der Demontage des Campagnolo 50th anniversary Kranz / Kassette zu beachten (außer das richtige Werkzeug zu benutzen )??

So long

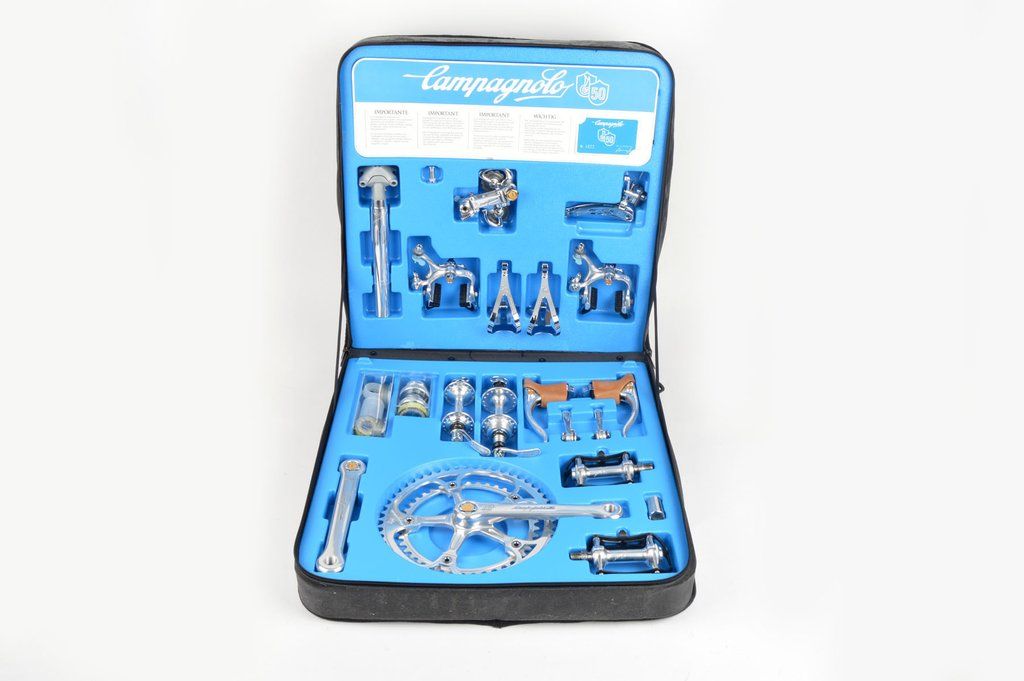

Im 50th Jubi Koffer war m.W. kein Zahnkranz enthalten, weshalb nicht ganz klar ist, was Du eigentlich meinst.

Du meinst sicher diesen Alu-Zahnkranz f. d. 2-Nocken - "Abzieher"?

Das ist ein Schraubkranz und keine Kassette. Die Aufnahmen f.d. Abzieher müssen im Idealfall gereinigt sein,
der "Abzieher" sollte möglichst spielfrei passen und gekontert sein.
Alles, was irgendwie 2-Nocken hat und Zahnkranz heißt, kommt mir nicht ans Rad.
Das gibt irgendwann immer Ärger... .



[saeco64]

Ja, genau hier scheint das Problem zu liegen.
Es fehlt ein Teil des Keils.

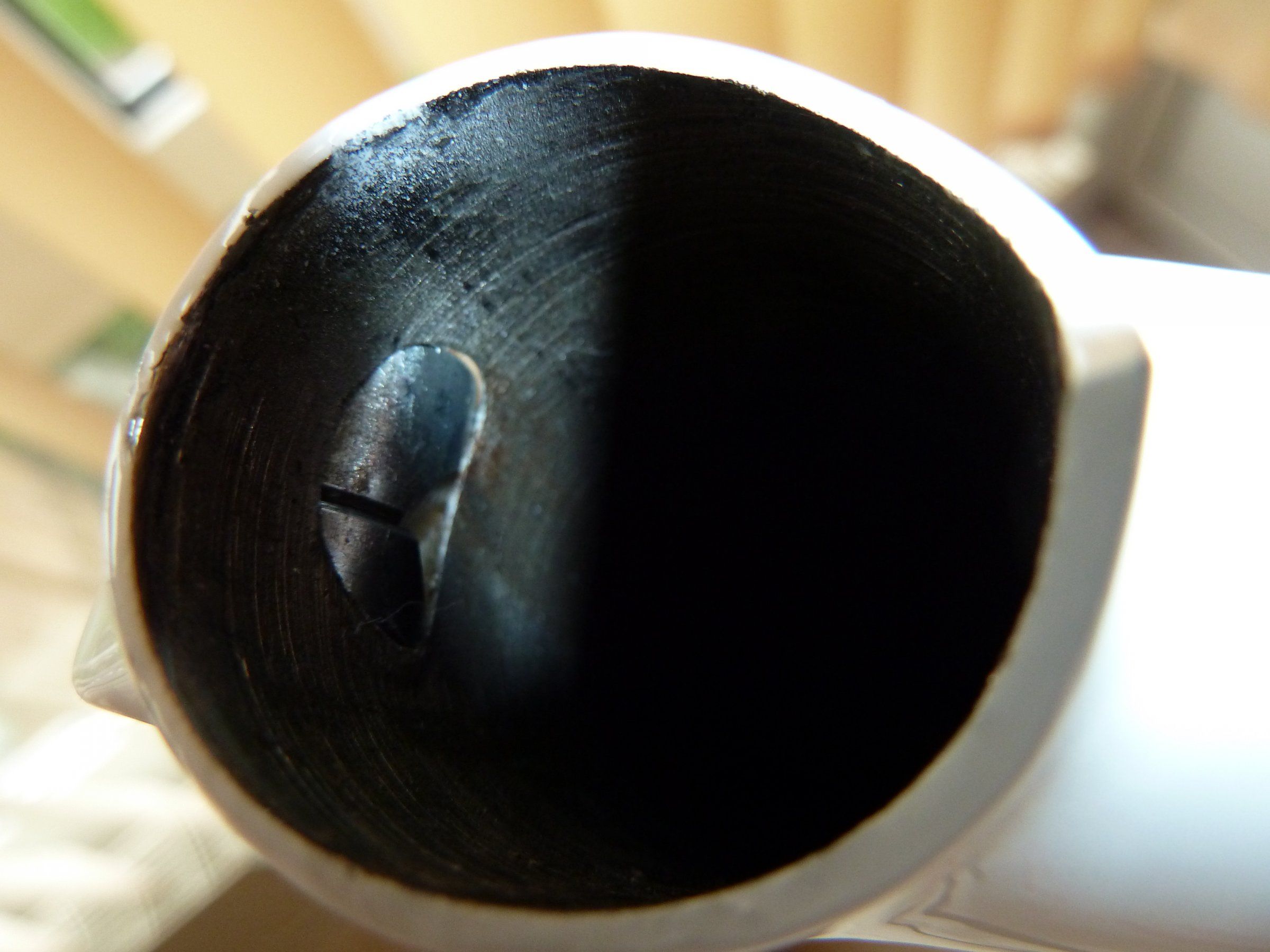

Genau, sollte so aussehen, ich habe leider zur Zeit kein besseres Bild zur Hand.



[dieterbau]

Genau, sollte so aussehen, ich habe leider zur Zeit kein besseres Bild zur Hand.

Anhang anzeigen 568050

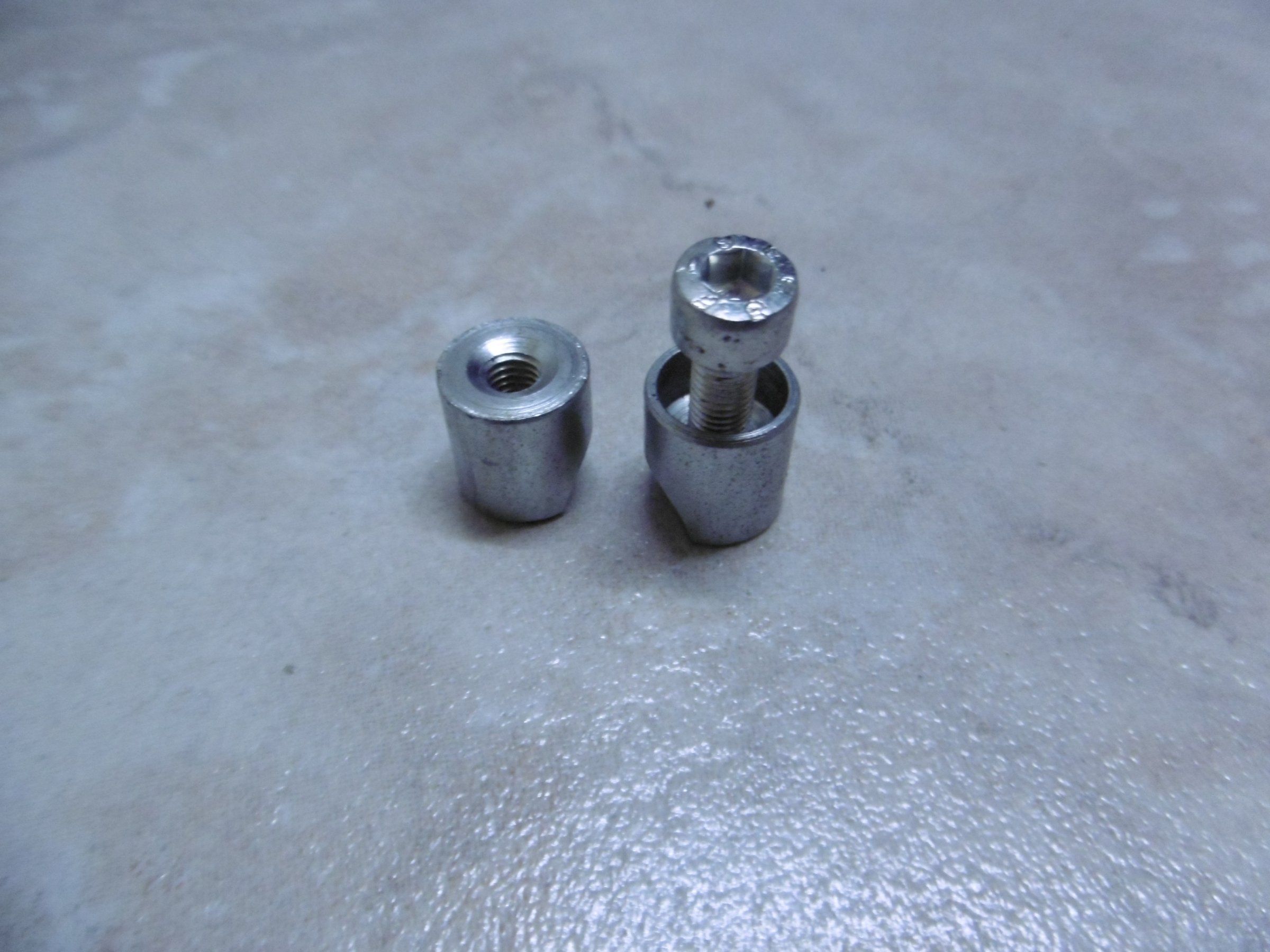

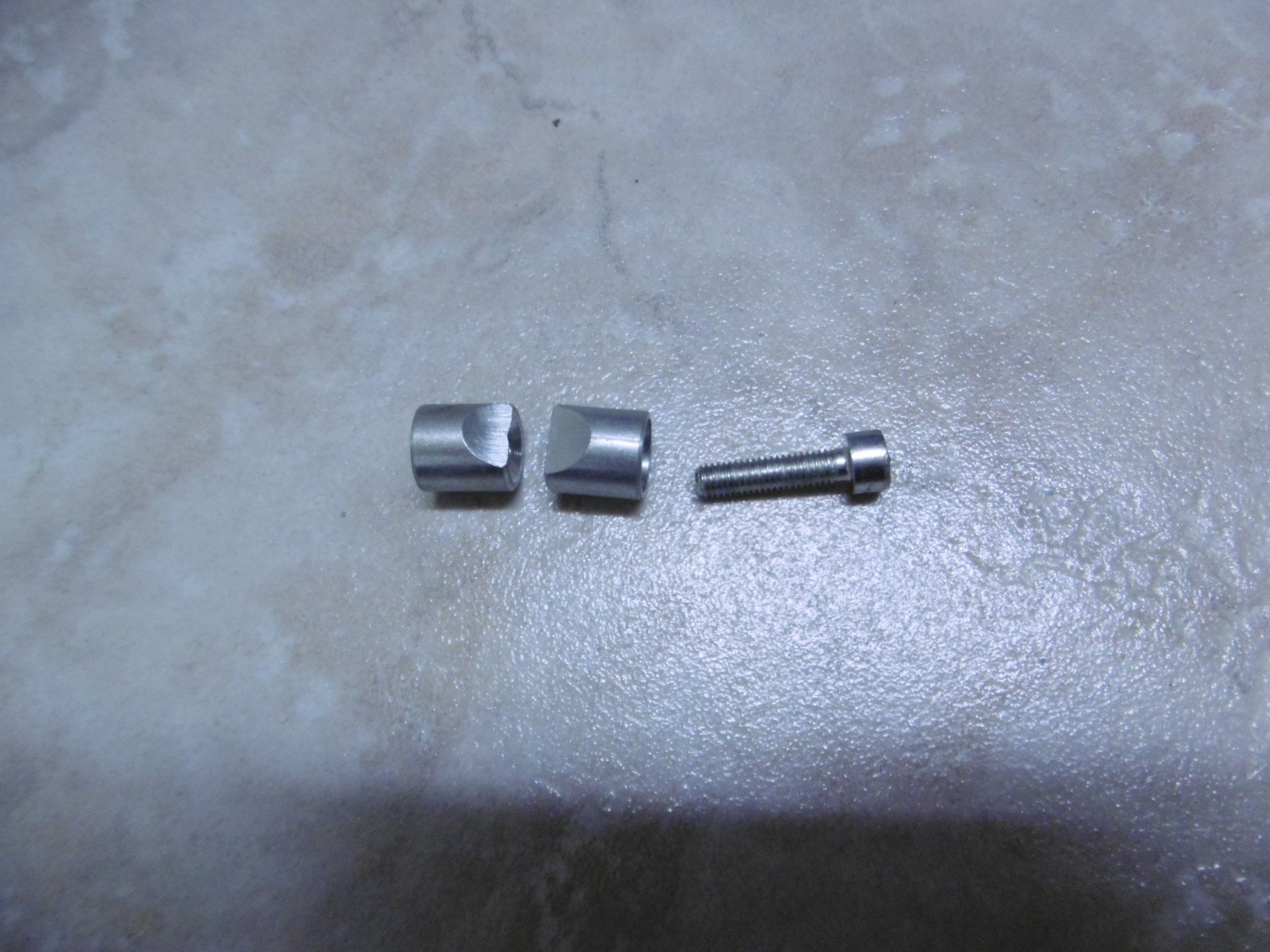

Es könnte sein das der Rahmen die gleiche Klemmung hat wie einige schweizer Titan Rahmen da könnte ich mit aushelfen.
Der Dm der beiden Klemmteile ist 12mm und die Schraube hat M5 Gewinde



[saeco64]

Es könnte sein das der Rahmen die gleiche Klemmung hat wie einige schweizer Titan Rahmen da könnte ich mit aushelfen.
Der Dm der beiden Klemmteile ist 12mm und die Schraube hat M5 Gewinde

@diemaus99 !!



[Mr.K]

Hallo,

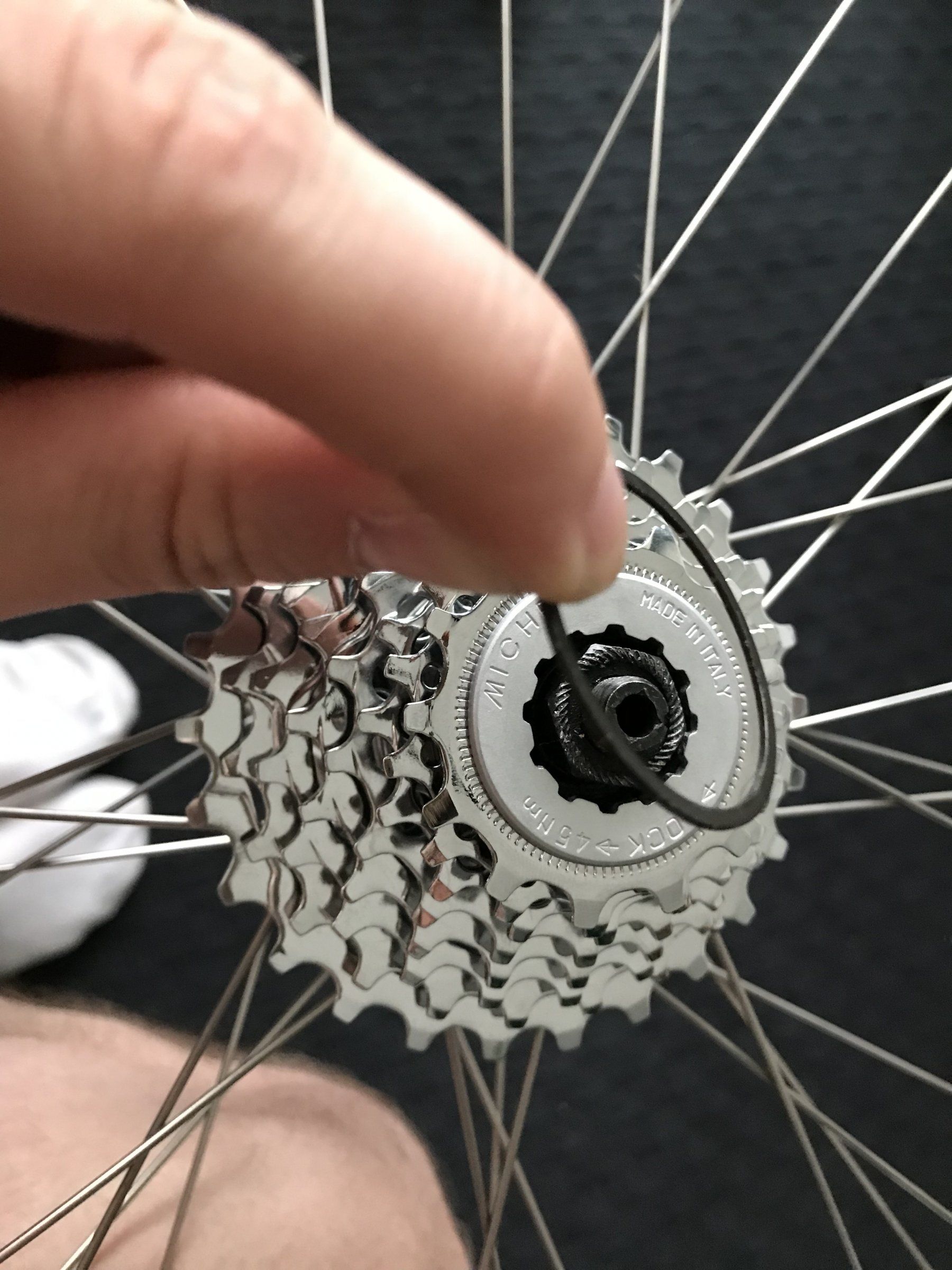

verbaue gerade eine Miche 8Fach Campa Kassette. Wo kommt noch einmal der dünne Metallspacer hin?
Zwischen die beiden kleinsten Ritzel?

Danke und Gruß



[Gelöschtes Mitglied 88782]

Hallo,
verbaue gerade eine Miche 8Fach Campa Kassette. Wo kommt noch einmal der dünne Metallspacer hin?
Zwischen die beiden kleinsten Ritzel?

Danke und Gruß

Anhang anzeigen 568092

Nee, wenn dann hinten zwischen hinterer Rotorkante und dem größten Ritzel, also zu den Speichen hin. Und den brauchst Du doch mWn auch nur, wenn der Schaltkäfig Deines Schaltwerkes zu nah an die Speichen käme.



[RoKaDo]

verbaue gerade eine Miche 8Fach Campa Kassette. Wo kommt noch einmal der dünne Metallspacer hin?

Ich würde jetzt mal sagen hinter den Abschluss wo der Kranz mit 45 Nm gekontert wird.



[RoKaDo]

Nee, wenn dann hinten zwischen hinterer Rotorkante und dem größten Ritzel

Aber ich glaube der Rolf hat Recht.....



[Mr.K]

Ok, auf den Rotor passt das Ding vom Durchmesser eigentlich fast gar nicht.
Wenn der Spacer in der Nähe der Speichen sitzen sollte müsste ich den schon mit leichter Gewalt "rüberschieben", das will ich aber nedde. Hm



[McMauzMoe]

Im 50th Jubi Koffer war m.W. kein Zahnkranz enthalten, weshalb nicht ganz klar ist, was Du eigentlich meinst.
Anhang anzeigen 568042

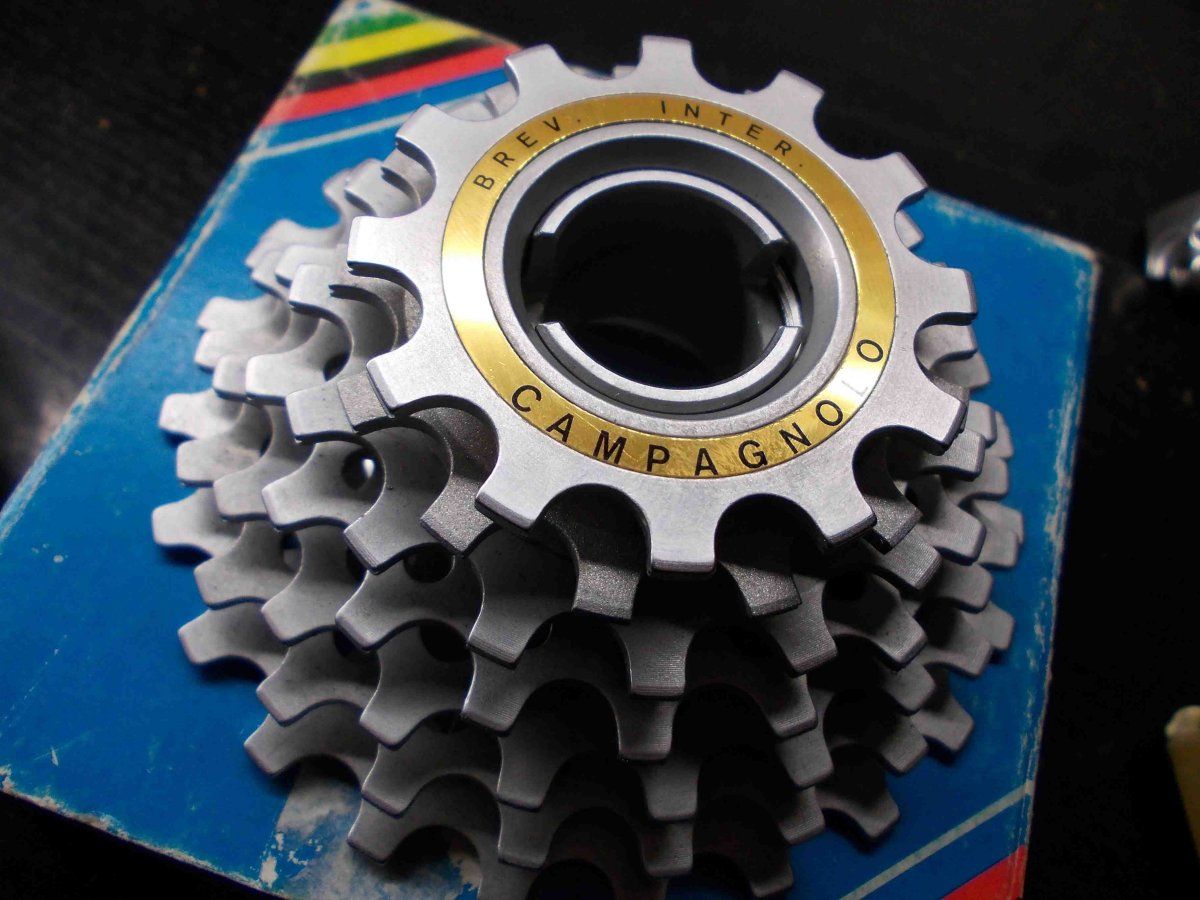

Du meinst sicher diesen Alu-Zahnkranz f. d. 2-Nocken - "Abzieher"?
Anhang anzeigen 568043
Das ist ein Schraubkranz und keine Kassette. Die Aufnahmen f.d. Abzieher müssen im Idealfall gereinigt sein,
der "Abzieher" sollte möglichst spielfrei passen und gekontert sein.
Alles, was irgendwie 2-Nocken hat und Zahnkranz heißt, kommt mir nicht ans Rad.
Das gibt irgendwann immer Ärger... .

... genau, den Alukranz meine ich...was ist an dem Schraubkranz so schlecht, das du den nicht am Rad haben wollen würdest? gibt es im Idealfall eine gleichwertige Alternative von Regina oder so?

beste grüße



[roykoeln]

die zweinocker vergnaddelt man halt schnell, ein kranz mit vielzahn - abzieheraufnahme macht idr keine probleme.



[Peugeot1979]

Foto reiche ich nach. War wohl zu groß zum Hochladen.

Hier nun die fehlenden Bilder vom Rahmen und den beiden Teilen der Klemmschraube.
Anhang anzeigen 567960 Anhang anzeigen 567961 Anhang anzeigen 567962

Ja, wie vermutet fehlt das Gegenstück zum Keil/zweiter Keil....
