Mal eben schnell ne kleine Bastelfrage

[Winston98]

oder Explosionszeichnung hilft manchmal auch weiter (in Verbindung mit name der Komponente)


@Winston98

Wenn alles richtig ist haste keine Luft wie @Pananoia schrieb
also ist etwas nicht richtig definitiv

von Schmutz im Gewinde bis hin zu einem BAuteil kann es alles sein

Campa Ende sagt EDITH da habe ich keine Grund- geschweige Spezialkenne

Suchbegriff:
"Campagnolo Nuovo Record Schalthebel Explosionszeichnung"

Die mögen mich nicht?!



[Cooter]

Also wenn ich dich richtig verstehe, sitzt die Gabel jetzt nur noch in der oberen und unteren Walzenlagerschale.
Du siehst also oben den Gewindeteil der Gabel...Holzklotz auflegen, leichter Schlag mit dem Gummihammer...

Ich höre grade aus dem Werkstatt-Funk das die grobe Methode erfolgreich gewesen ist.

Genau so hat es tatsächlich funktioniert. Danke.



[Winston98]

Hat es denn vorher funktioniert?
Zu den Knebelschrauben, die gab es in unterschiedlichen Längen....
Hast Du die Schalthebel mit Schelle oder die für Rahmenmontage?

Ja, vorher waren Gipiemme "Löffel" montiert und es hat gepaßt!

Sockel...!



[Winston98]

@Winston98 Wenn ich mich recht erinnere, sind die Teile 0190/4 Kunststoffscheiben. Die sind auf der oberen Zeichnung bereits auf die Sockel aufgesteckt und nicht explosiv dargestellt. Ich dachte, die hätte ich selbst mal ersetzt. Die solltest Du nicht vergessen.

Hmmm...
An Kunststoffscheiben kann ich mich jetzt nicht erinnern!

- Knebelschraube
- Verchromte und gravierte Scheibe
- eine U-Scheibe mit ovalem Ausschnitt
- eine U-Scheibe mit rundem Ausschnitt

Bin momentan nicht zu Hause!



[RoKaDo]

Sockel...!



[RoKaDo]

An Kunststoffscheiben kann ich mich jetzt nicht erinnern!

Aus der Explo waren es die Teile 0190/04 & 0190/06, also die Kunststoffscheiben.



[Winston98]

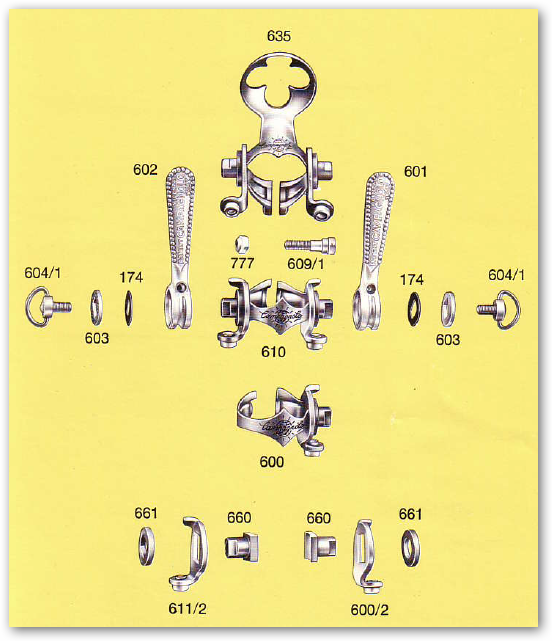

Anhang anzeigen 526745

Ja, das sind doch die aufgezählten Teile?

Die Kunststoffscheibe kann ich nicht identifizieren?



[RoKaDo]

Die Kunststoffscheibe kann ich nicht identifizieren?

@Pananoia, hatte doch auch eine Explo gezeigt, da findest Du besagte Kunststoffscheiben....



[Pananoia]

Ja, das sind doch die aufgezählten Teile?

Die Kunststoffscheibe kann ich nicht identifizieren?

@Pananoia, hatte doch auch eine Explo gezeigt, da findest Du besagte Kunststoffscheiben....

Ich war mal so frei schnell ein Bild zu machen:

Schön wenn das Anschauungsobjekt im Wohnzimmer steht.



[Bianchi-Hilde]

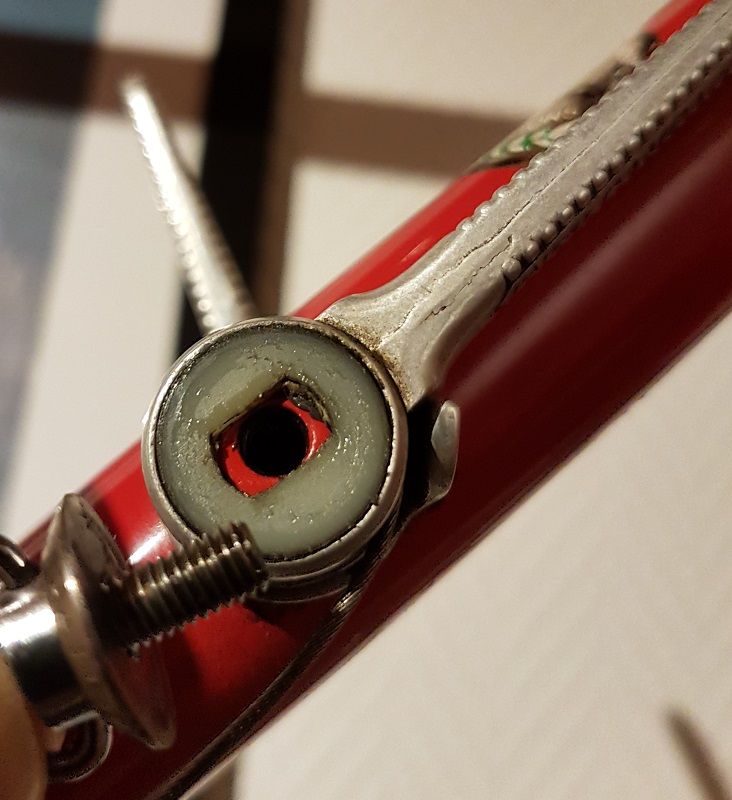

Ich war mal so frei schnell ein Bild zu machen:

Anhang anzeigen 526758​

Schön wenn das Anschauungsobjekt im Wohnzimmer steht.

Ist das Wasser oder Fett? Beides ungünstig, oder?



[Pananoia]

Ist das Wasser oder Fett? Beides ungünstig, oder?

Fett, damit kein Wasser reinkommt.

Man derf nicht so viel Fett reinpressen das der Hebel gar nicht mehr zu halten ist, aber trocken würde ich das auch nicht zusammenbauen.
Funktioniert seit ein paar Jahren einwandfrei.



[Winston98]

Der Abstand ist deutlich sichtbar, bei komplett angezogener Knebelschraube


Die Scheibe mit dem ovalen Ausschnitt ist hier aus Metall


Die Scheibe mit der runden Aussparung scheint aus Kunststoff



[PilotPirx]

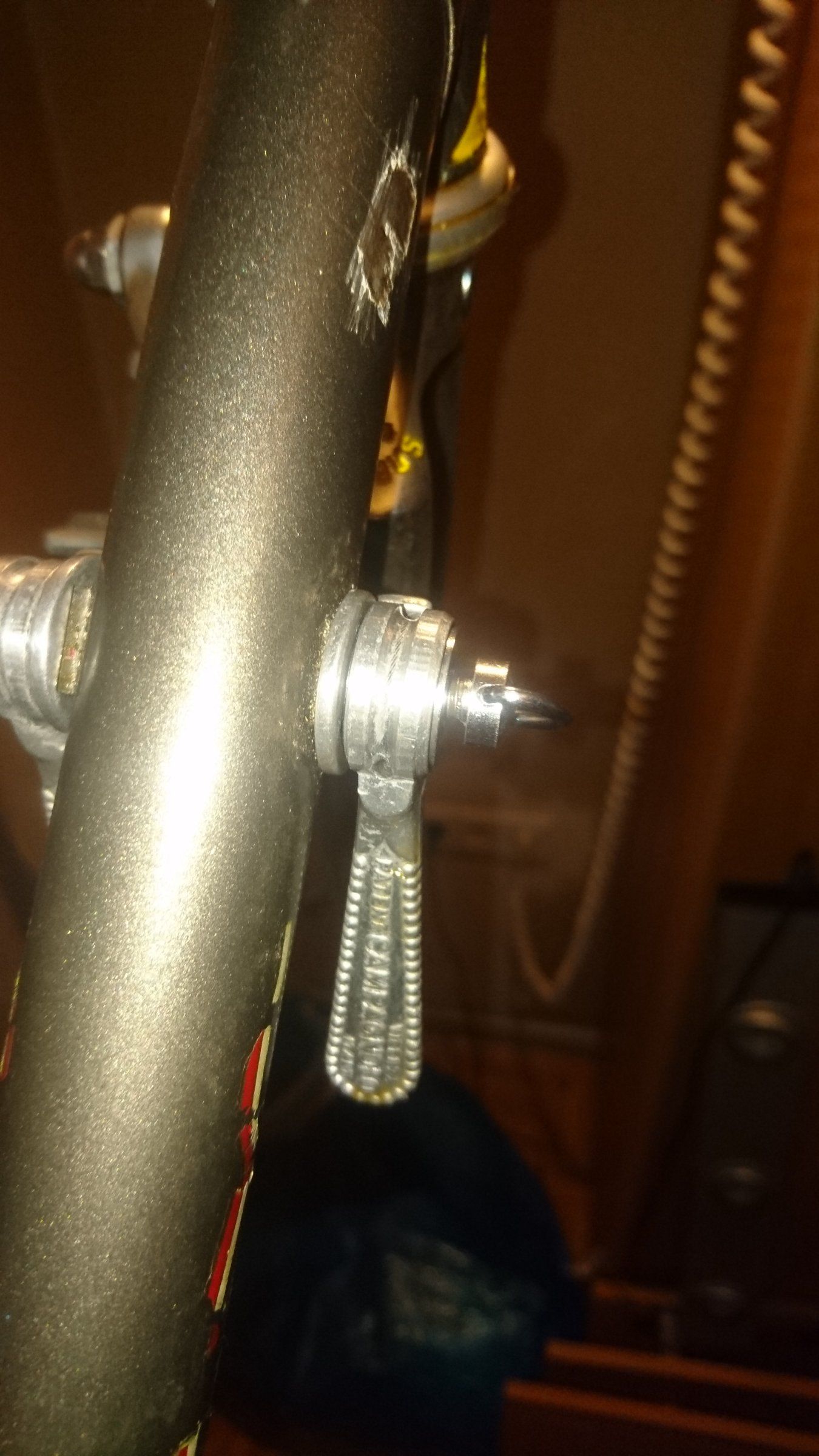

Anhang anzeigen 526781
Der Abstand ist deutlich sichtbar, bei komplett angezogener Knebelschraube

Anhang anzeigen 526782
Die Scheibe mit dem ovalen Ausschnitt ist hier aus Metall

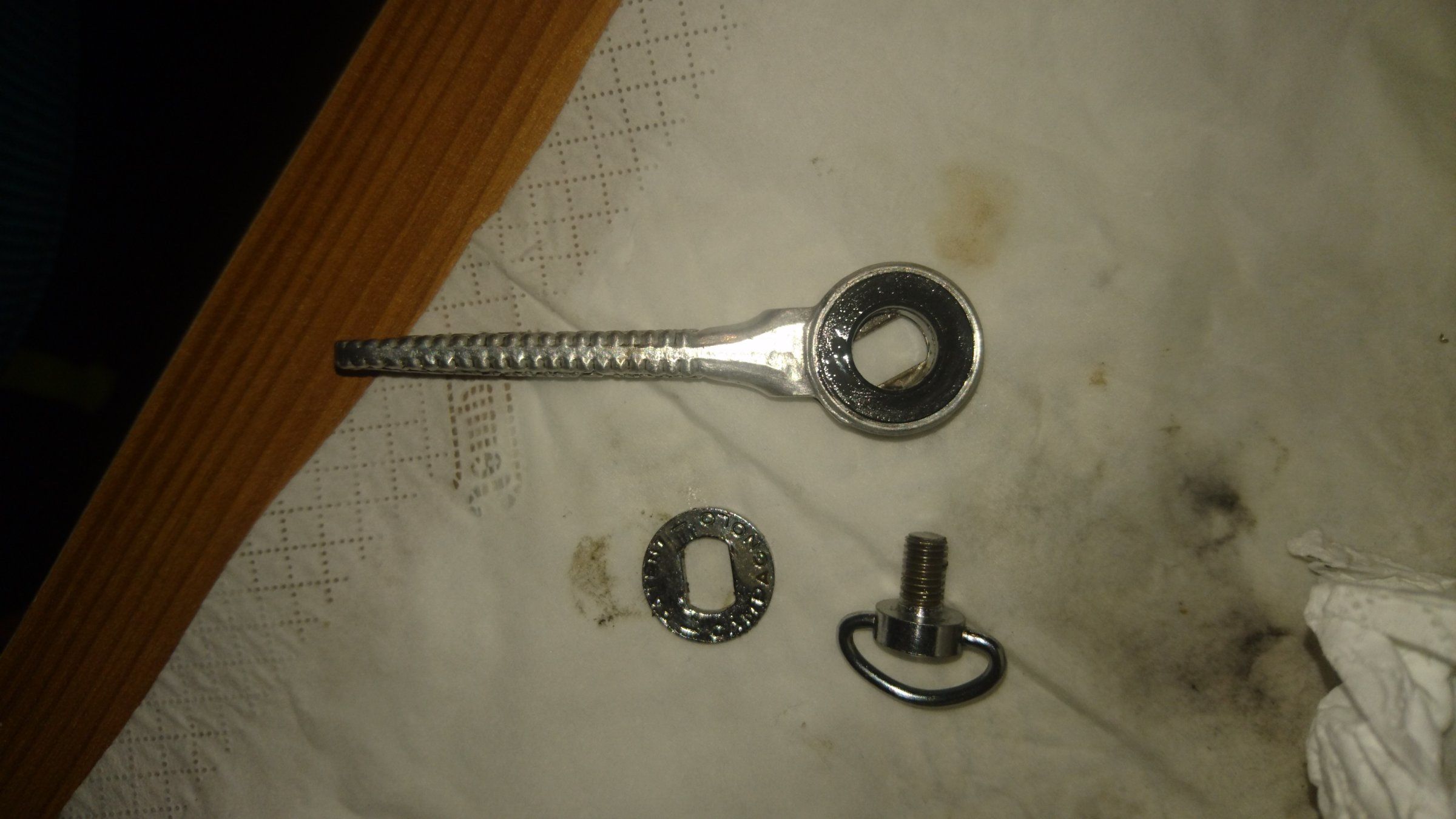

Anhang anzeigen 526783 Anhang anzeigen 526784
Die Scheibe mit der runden Aussparung scheint aus Kunststoff

DIe andere Seite ist ok? Hast Du dort die gleichen Scheiben? Ist die Schraube genauso lang?



[Pananoia]

Anhang anzeigen 526781
Der Abstand ist deutlich sichtbar, bei komplett angezogener Knebelschraube

Anhang anzeigen 526782
Die Scheibe mit dem ovalen Ausschnitt ist hier aus Metall

Anhang anzeigen 526783 Anhang anzeigen 526784
Die Scheibe mit der runden Aussparung scheint aus Kunststoff

Hm,
mir fehlt die äußere Scheibe aus Kunststoff (0190/06):

Ich weiß aber nicht ob es mal eine Version ohne gegeben hat.
Wüsste aber nicht wie das funktionieren sollte, mit Metall hätte man da zu viel Reibung.

Ob hier jemand mehr weiß?

Mille - Greetings
@L€X



[RoKaDo]

Moin @Winston98 ,mess doch bitte mal die Länge der Schraube, hast Du eine 8mm oder 11mm Schraube?
Hast Du beide Kunststoffscheiben verbaut?



[Bianchi-Hilde]

Fett, damit kein Wasser reinkommt.

Man derf nicht so viel Fett reinpressen das der Hebel gar nicht mehr zu halten ist, aber trocken würde ich das auch nicht zusammenbauen.
Funktioniert seit ein paar Jahren einwandfrei.

Die neueren mit Kunststoffscheiben habe ich auch, die laufen bei mit ohne Fett, was soll da passieren. Die älteren mit Metallscheibe laufen selbst ohne Fett selbstständig zurück, wenn man sie nicht immer wieder sehr fest zieht.



[RoKaDo]

die laufen bei mit ohne Fett, was soll da passieren.

Da gehört auch eigentlich kein Fett rein, ich fette auch nur das Gewinde der Knebelschraube.



[Tremalzo²]

Hm,
mir fehlt die äußere Scheibe aus Kunststoff (0190/06)

Die hast Du in #50834 fotografiert.

Die alte Version, wie in #50830 gezeigt, hat außen die brünierte Scheibe 174, die gravierte Chromscheibe 603 und möglicherweise eine kürzere Schraube 604/1 als die neue Version.
Die neue Version, wie in #50840 gezeigt, hat außen die Plastikscheibe 0190/06 und die dickere Metallscheibe (Kegelstumpf) 0190/03. 0190/07 habe ich gerade nicht in Erinnerung.



[Winston98]

DIe andere Seite ist ok? Hast Du dort die gleichen Scheiben? Ist die Schraube genauso lang?

Ja, auf der Umwerferseite herrscht die gleiche Situation vor!



[RoKaDo]

Beide Versionen:
