VORBAUTEN schöne, seltene besondere.......

[Flat Eric]

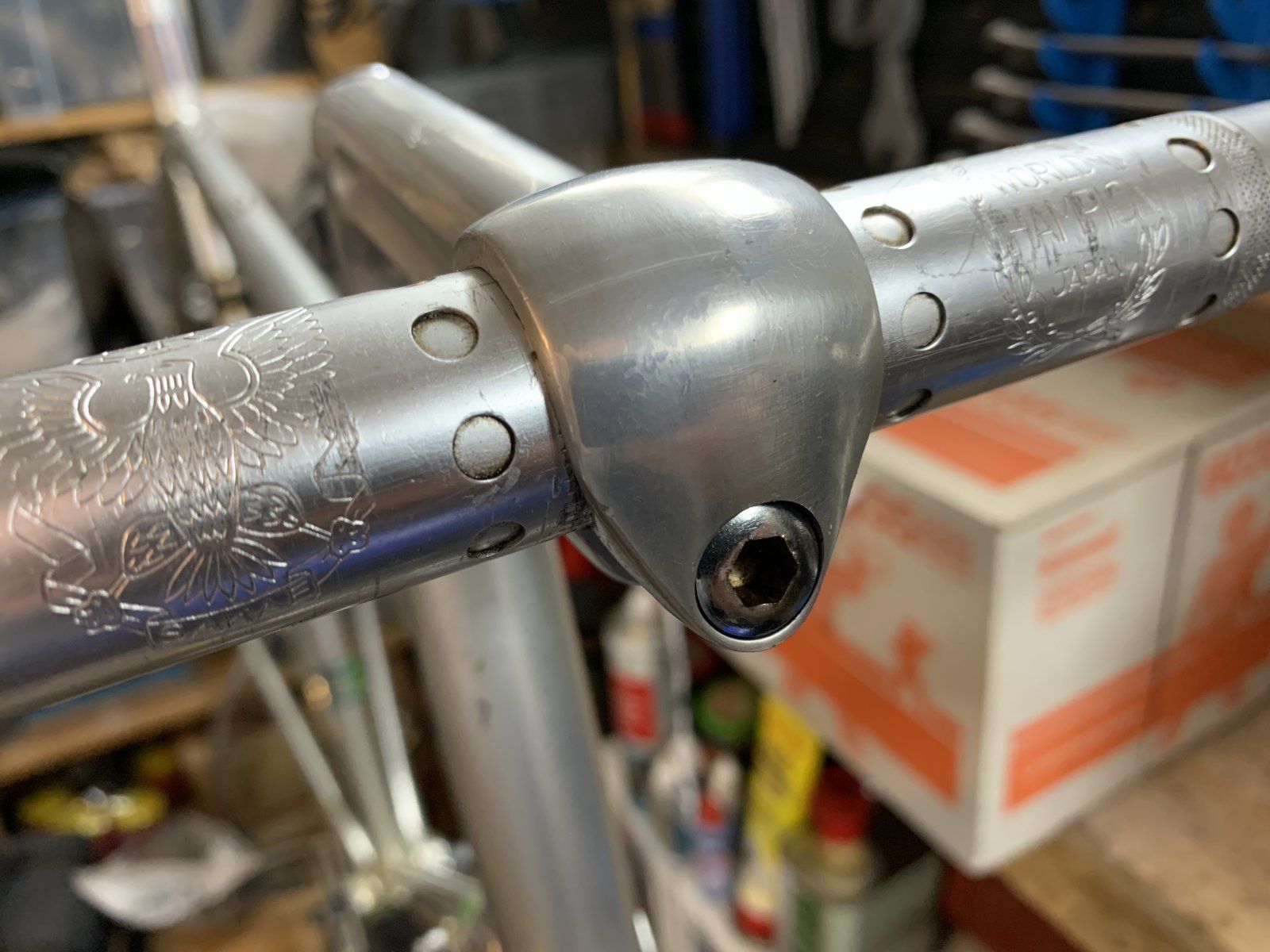

Hier mal ein Bild von meinem...

Anhang anzeigen 763076

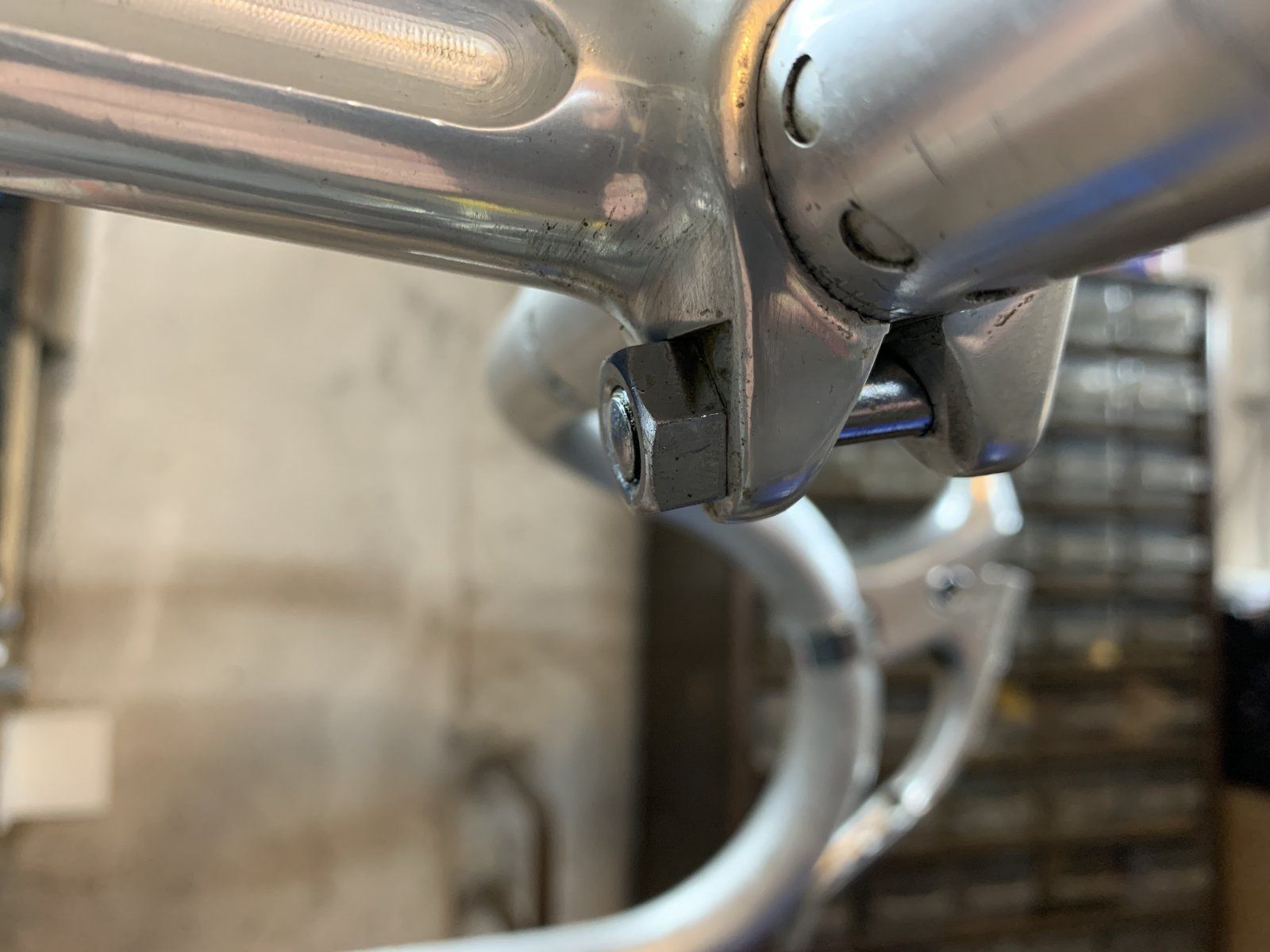

Anhang anzeigen 763073

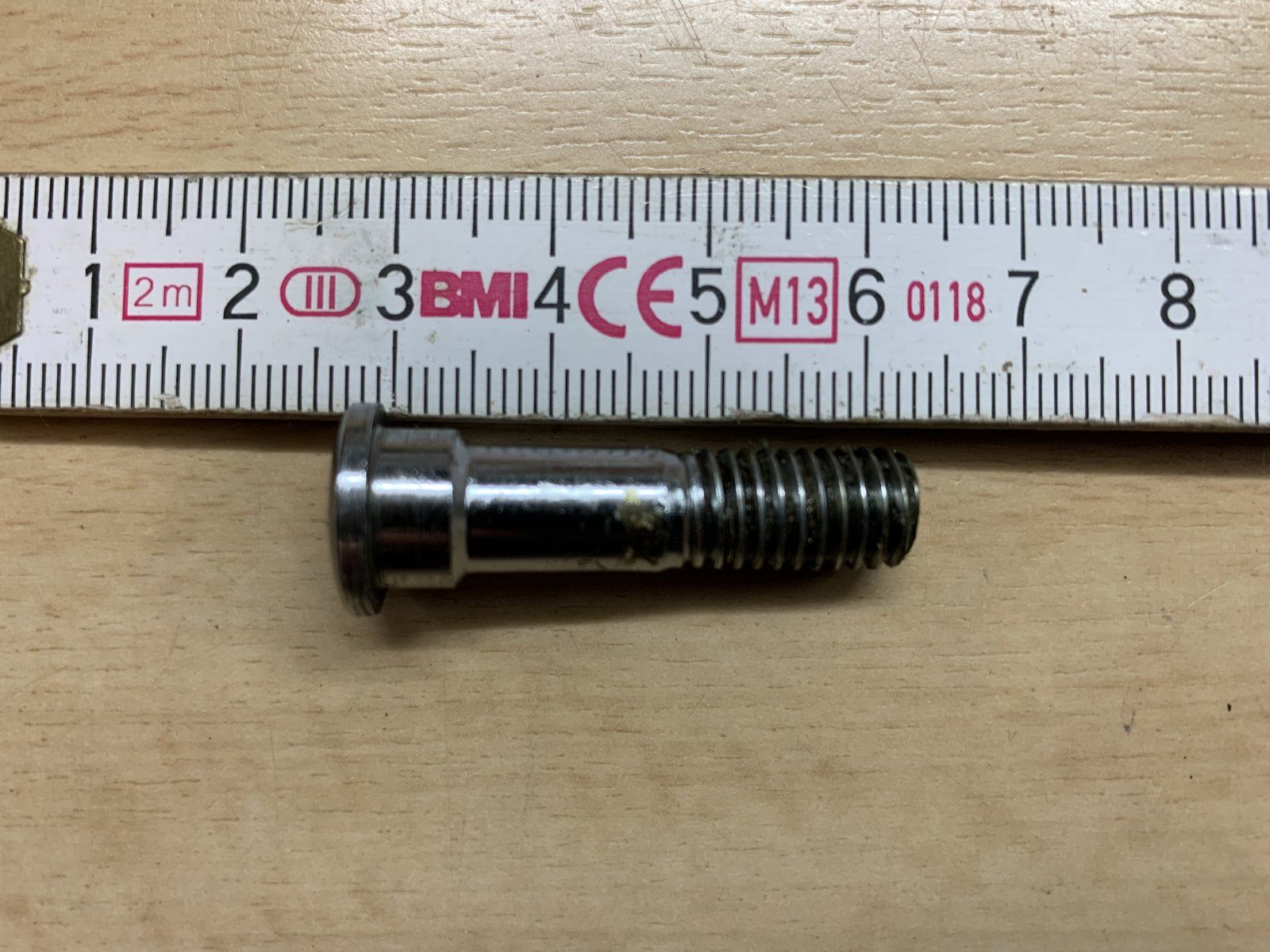

Anhang anzeigen 763075

Die Standard Sechskantmutter kann man etwas aufhübschen ( kuxtu Foto )

Und zum Thema Vorbauten noch folgendes :
Das gemesse an Vorbauten ist echt seltsam , das führt immer zu Verwirrungen bei der Längenangabe.
Ich denke es muss das Mass sein , das quasi die Verlängerung des waagerechten Oberrohrs darstellt , das trifft doch das Wort "Vorbau" am besten , also wie weit der nach vorne ragt..
Je nach Winkel des Vorbauarmes zum Schaft kann die Methode mal untereinander Abweichen , ein Bahnvorbau der nach unten zeigt
oder ein Tourenvorbau der nach oben geht müssen natürlich anders gemessen werden .
Rechtwinklig zum Schaft , oder am Vorbauarm entlang , kann also beides falsch sein .
Den Steuerkopfwinkel müsste man theor. auch berücksichtigen , aber das wäre wohl überzogen , obwohl das Vorbaumaß dadurch auch leicht schwanken könnte.
Oder ?



[concor]

Der Oyster als Klappvariante ohne den Kühlergrill. Leider mit Verkappung aus Plastik. Ohne diese billigen Teile wäre das einer meiner Designfavoriten. Die Klemmung besitzt das alte Cinelli-Maß von 26,4 mm.
Wie Cinelli den genannt hat, ist mir entfallen.



[concor]

Hier ein 3ttt-Faktotum unbekannten Effes:



[Woody Rims]

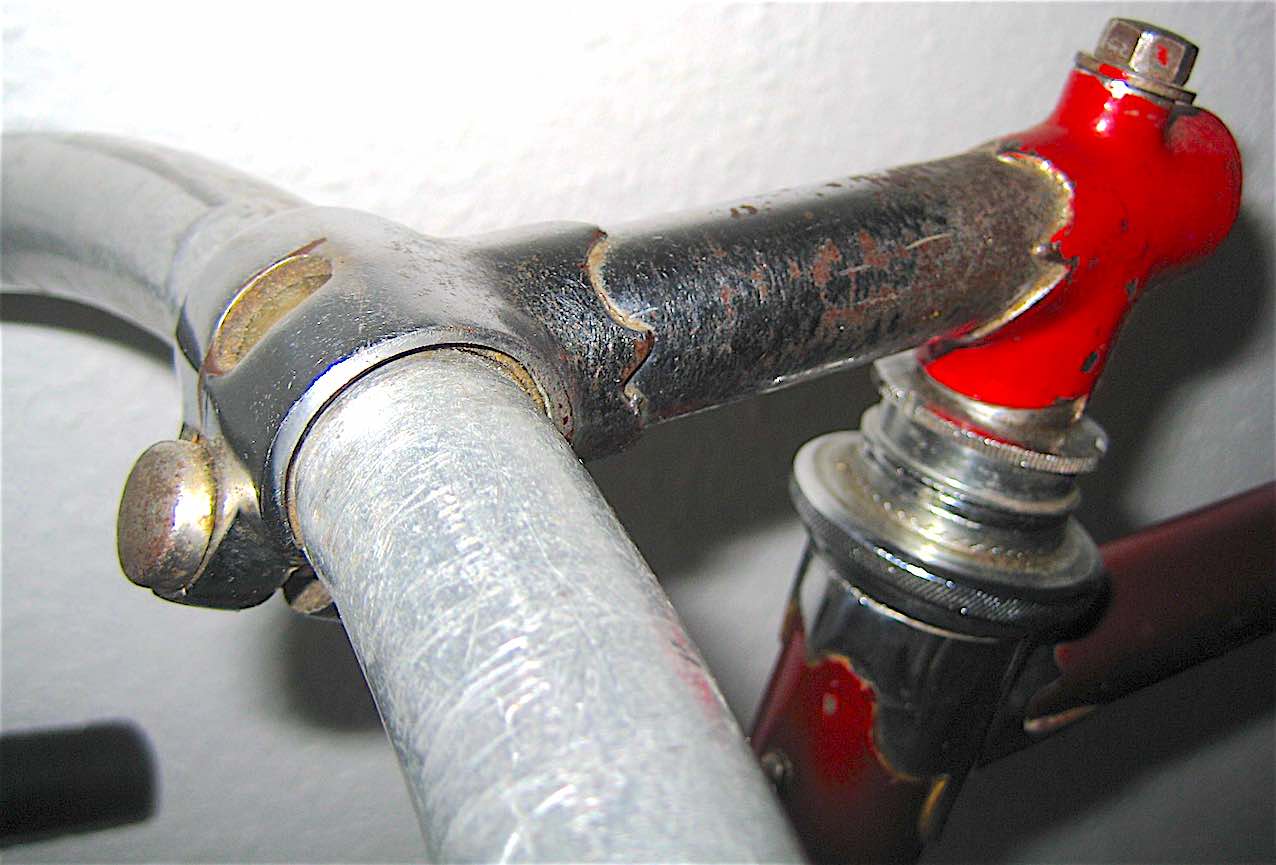

hier eine interessante Kombi :

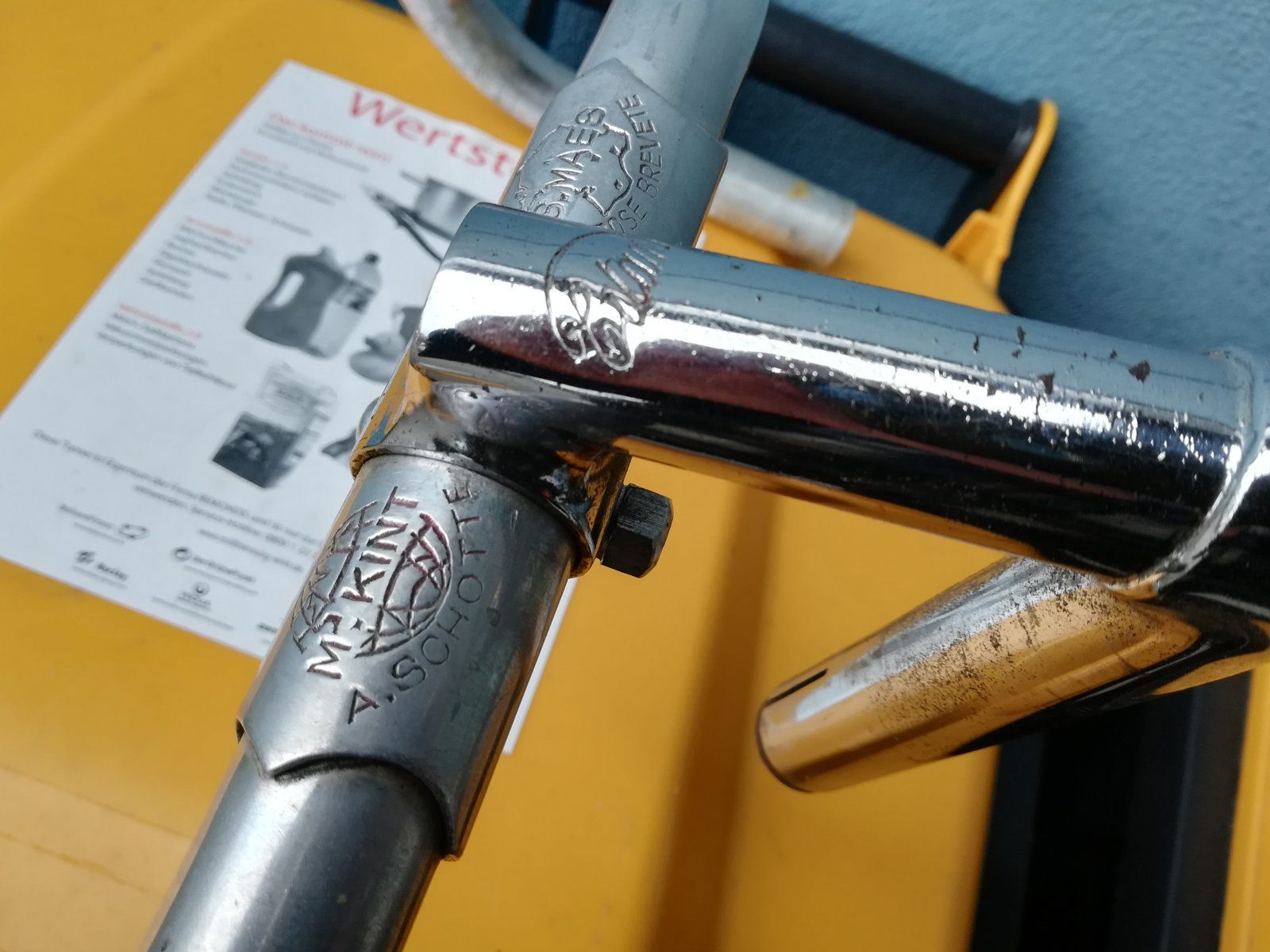

Anhang anzeigen 764025

Anhang anzeigen 764036



[Woody Rims]

der Kumpel passte (nicht nur) farblich wie der berüchtigte Arsch auf den berühmten Eimer!

manchmal wächst wirklich zusammen, was zusammen gehört.



[KarlRad]

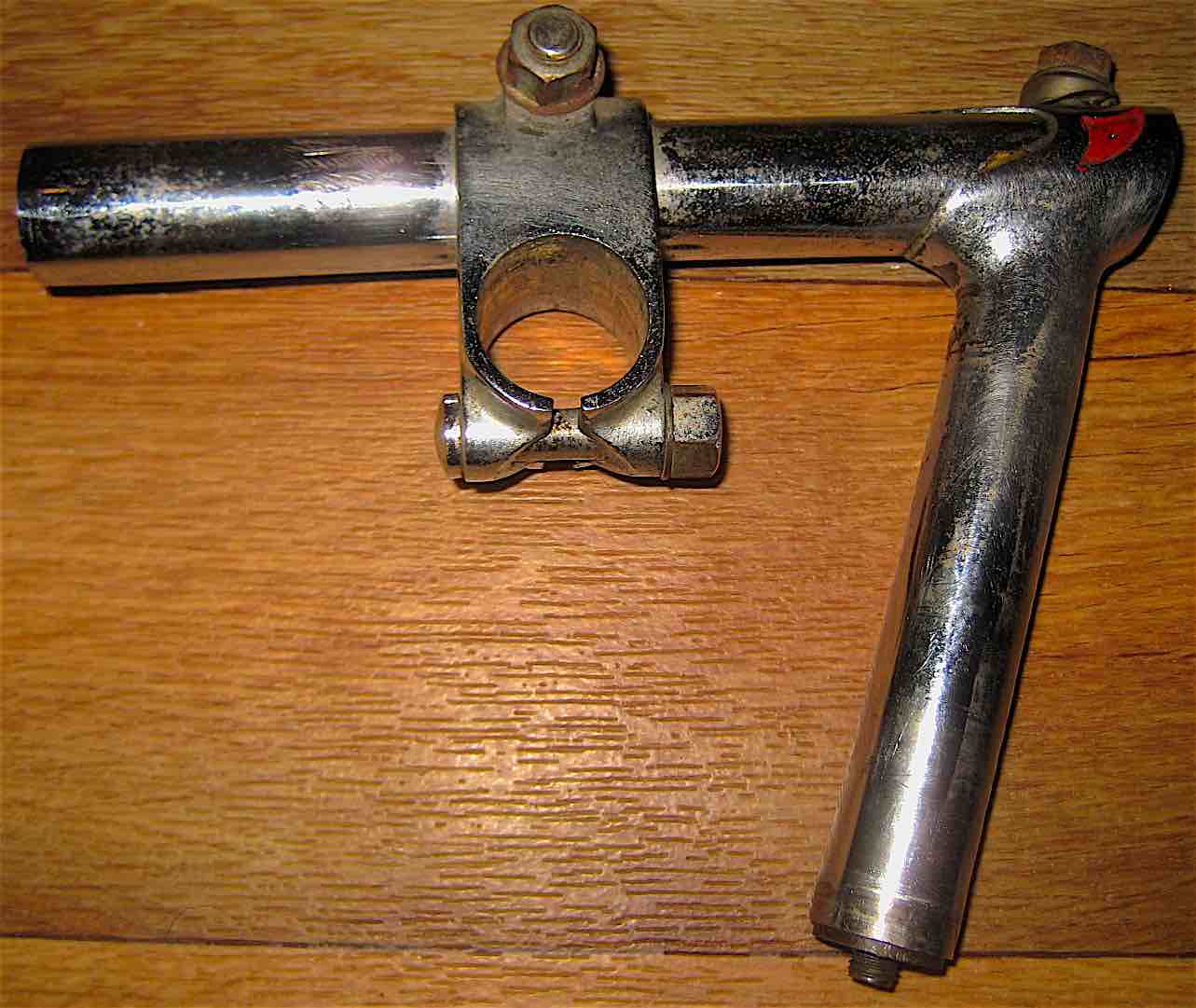

https://www.ebay-kleinanzeigen.de/s...e-bahnrad-rennrad-1960er/1362219769-217-17454
Edith: Das soll keine Kaufempfehlung sein (Verkäufer ist noch nicht lange aktiv!). Ich wollte nur das Modell zeigen.



[KarlRad]

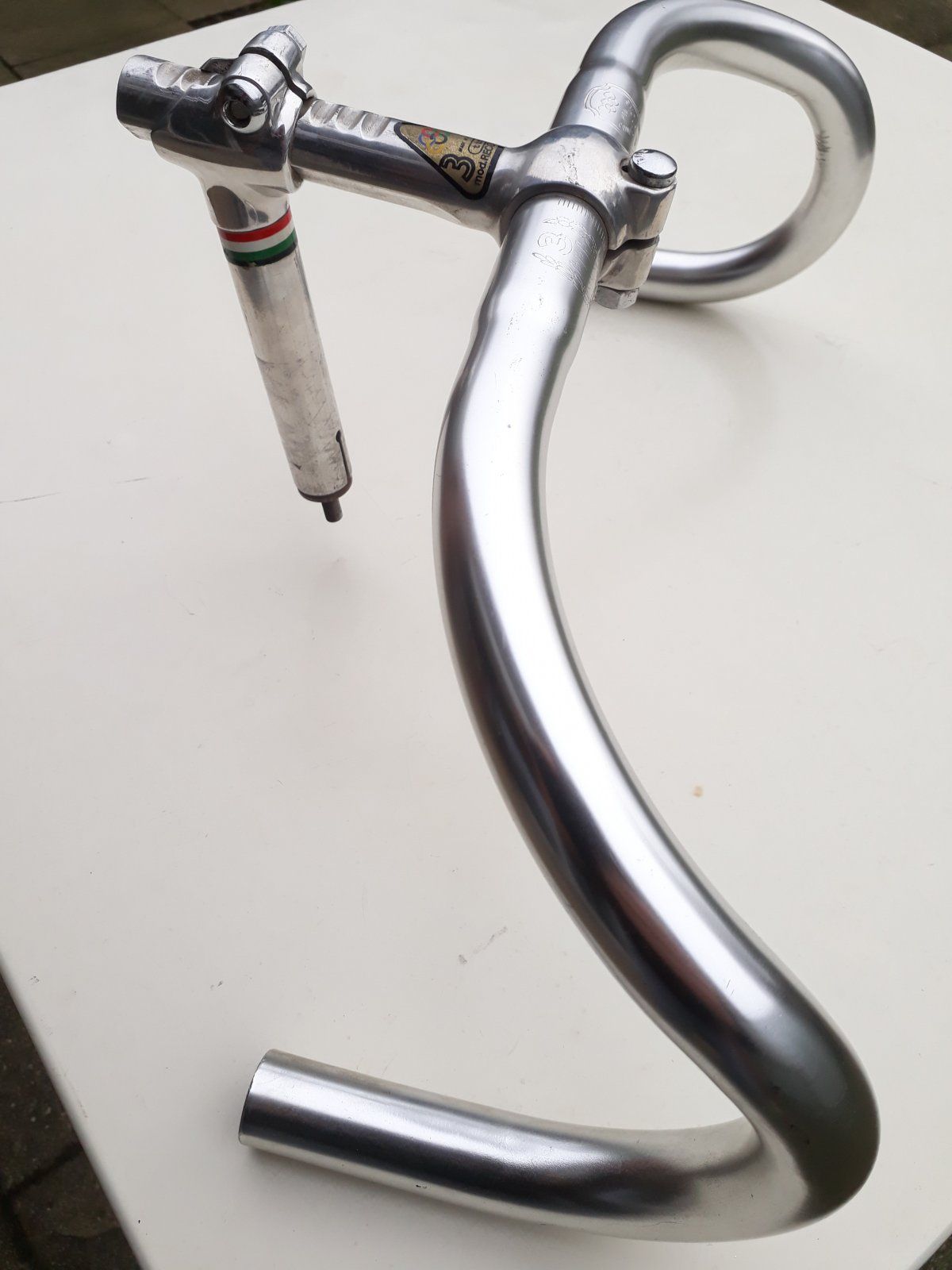

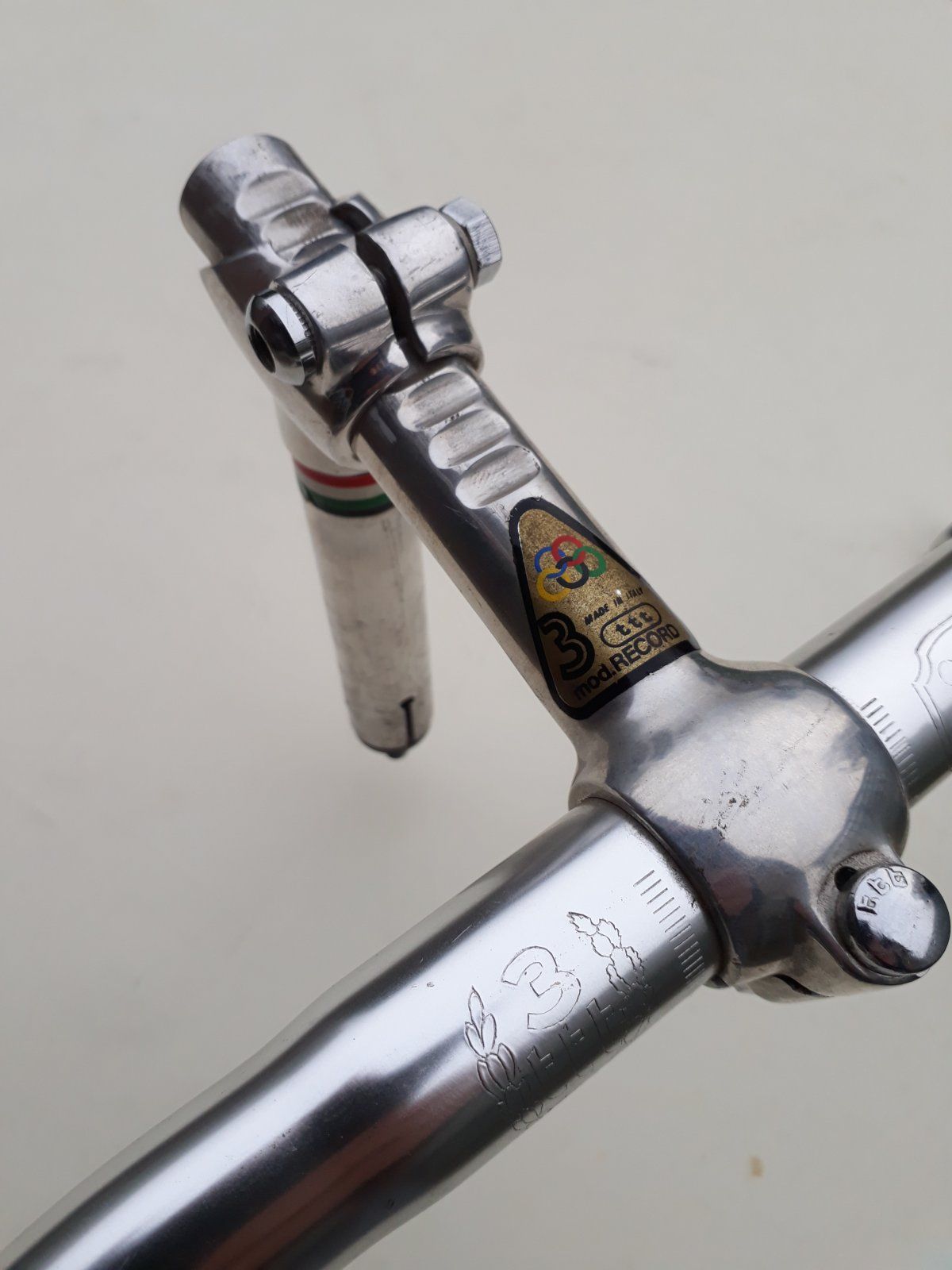

Diese 3T-Kombi hatte ich mal (musste aber schon gehen):



[Woody Rims]

https://www.ebay-kleinanzeigen.de/s...e-bahnrad-rennrad-1960er/1362219769-217-17454
Edith: Das soll keine Kaufempfehlung sein (Verkäufer ist noch nicht lange aktiv!). Ich wollte nur das Modell zeigen.



[Avi.1990]

35h Arbeitszeit
Vernickelt & Poliert, Muffen aus Rahmenrohren gefertig, 6mm Innensechskant-Vorbaubefestigungssschrub



[Avi.1990]



[Woody Rims]

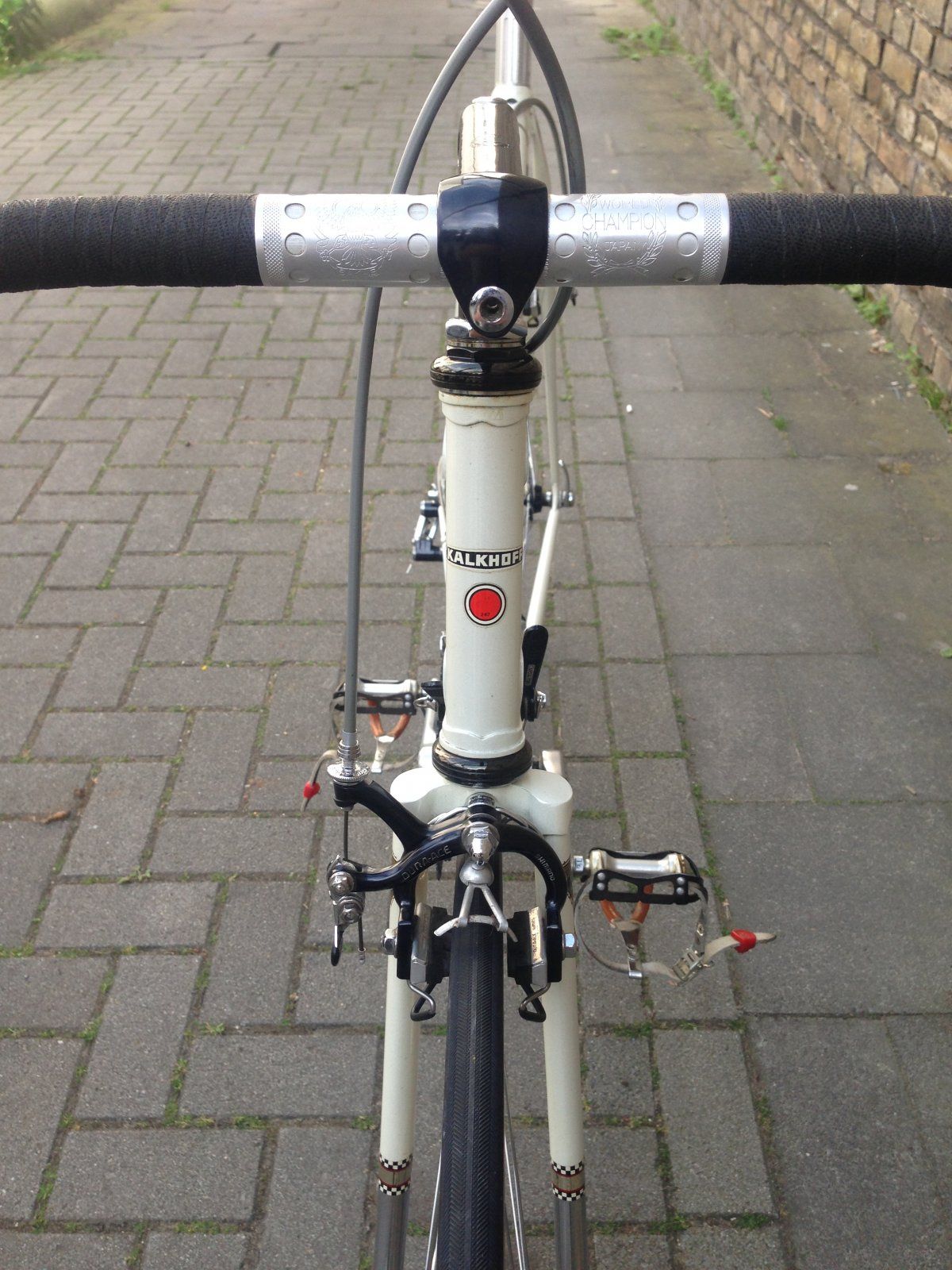

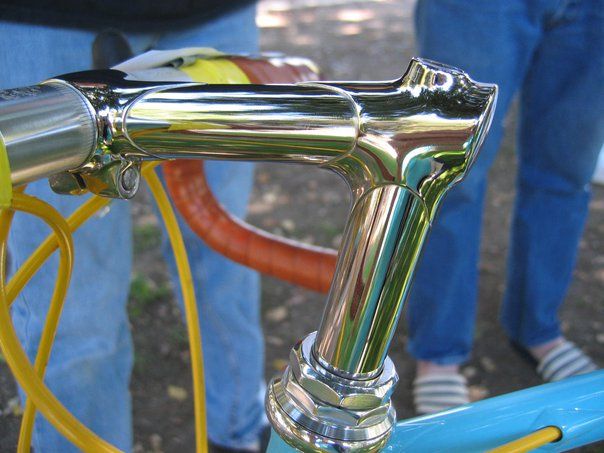

Anhang anzeigen 772747Anhang anzeigen 772748
35h Arbeitszeit
Vernickelt & Poliert, Muffen aus Rahmenrohren gefertig, 6mm Innensechskant-Vorbaubefestigungssschrub

und headclip system? oder täuscht das?



[Gelöschtes Mitglied 88782]

Ne, da ist oben doch eine Inbusschraube "versteckt"



[Woody Rims]

näää, wo denn?

ach, jetzt seh ich die auch. auf dem ersten Bild ist sie zu erkennen.



[fuerdieenkel]

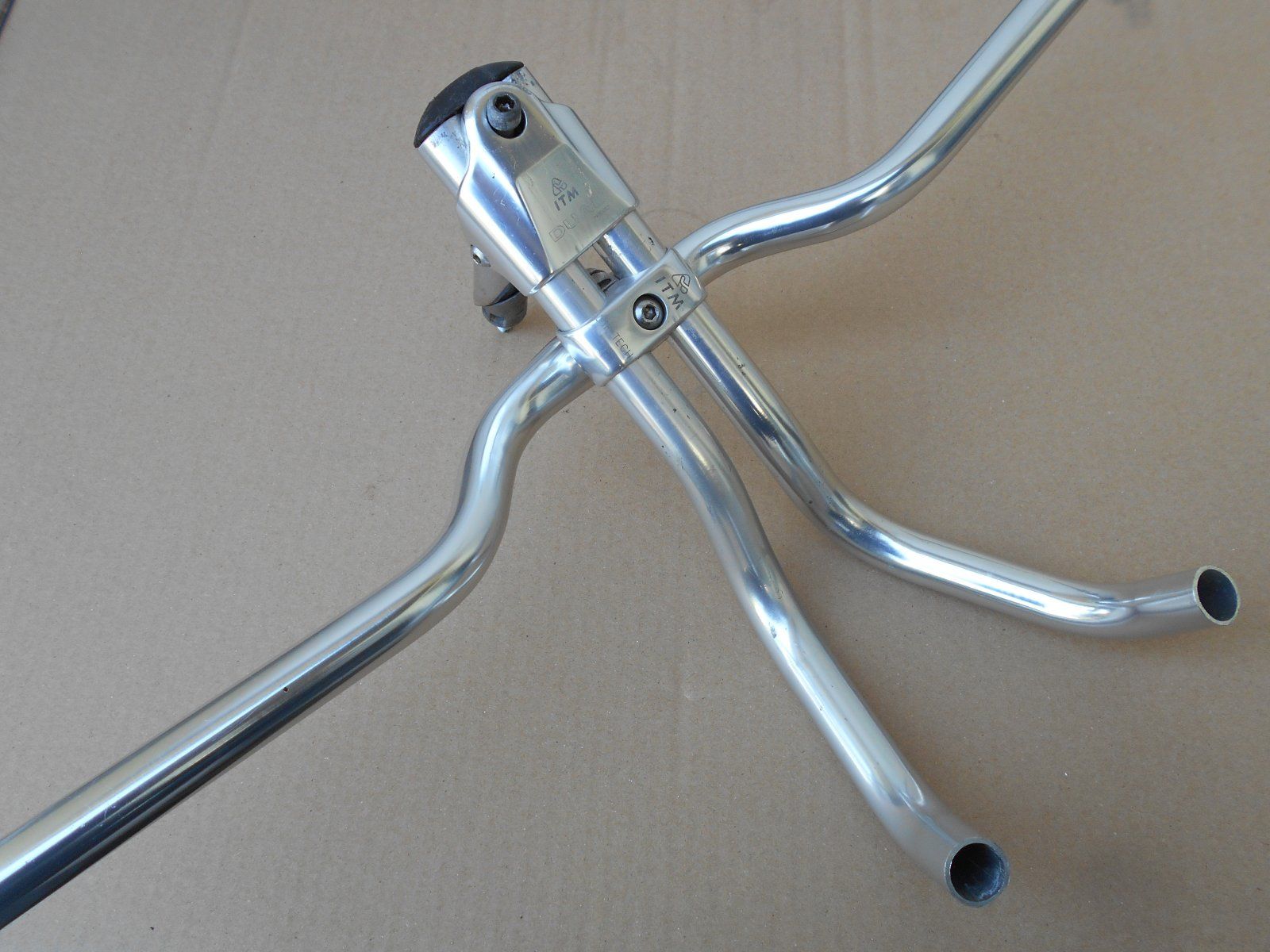

...der wartet noch auf seinen Einsatz am Reiserad:

stelle ich mir praktikabel vor



[Avi.1990]

und headclip system? oder täuscht das?

Was issen denn das headclip system?



[Woody Rims]

Was issen denn das headclip system?

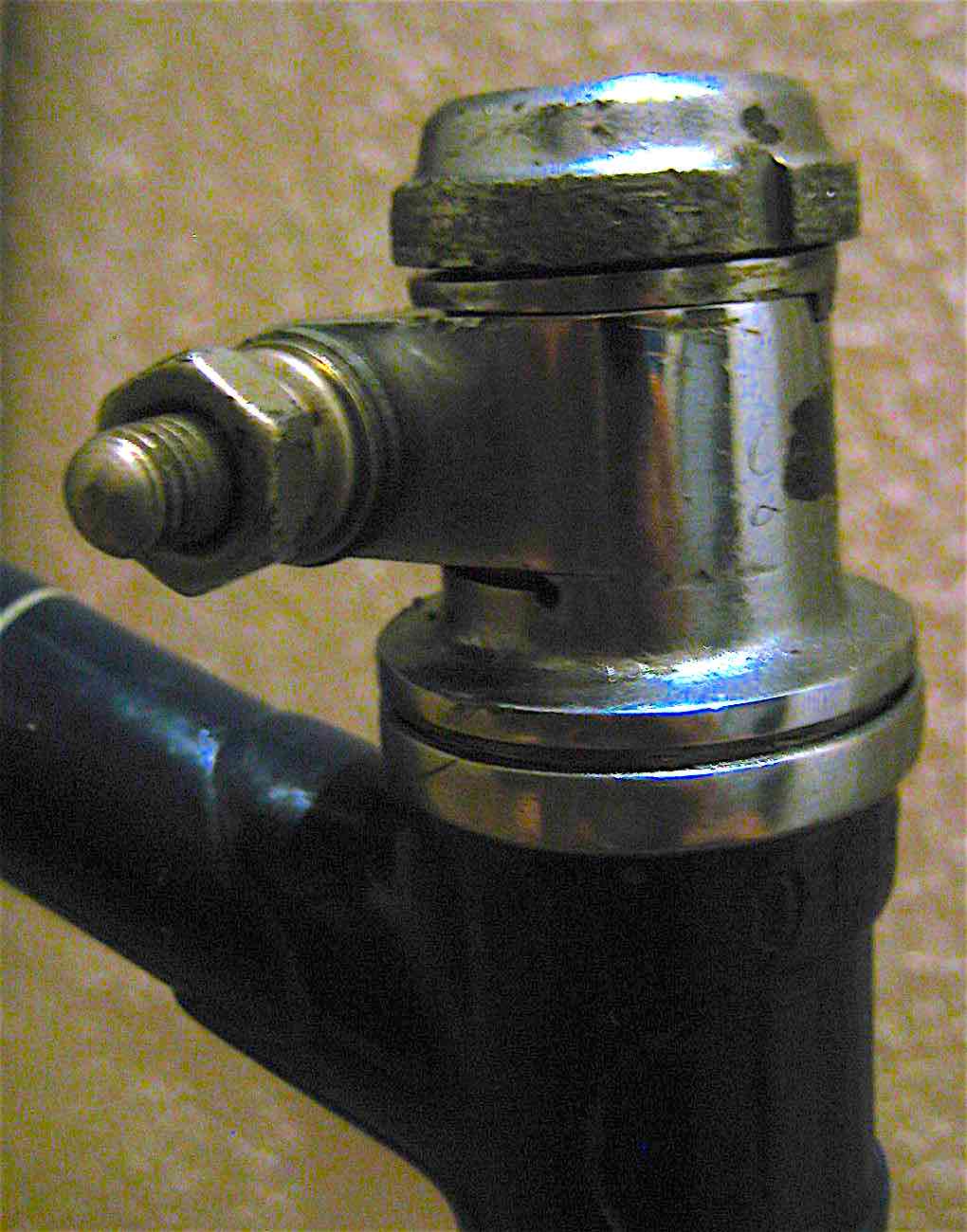

ich weiß gar nicht, wie das im deutschen benannt wird. egal. ich kenne das hauptsächlich von englischen Rädern der 20er und 30er Jahre. dabei wird der Vorbau nicht mittels einer Innenklemmung im Schaft fixiert, sondern, tja wie eigentlich? mit Hilfe des Lenkkopflagers und des passgenauen Durchmessers des Vorbauschafts zum Gabelschaft.
ich glaub, ich mach's grad viel zu kompliziert. ist schlimm, wenn ich nicht geschlafen habe .. Moment mal



[Woody Rims]

wikipedalia schreibt:

• Gewindeloser Vorbau: Dieser klemmt an der Außenseite des Gabelschafts und sein Innendurchmesser muss dem Außendurchmesser des Schafts entsprechen. Das entspricht der nominellen Steuersatzgröße.

das kommt dem ziemlich nahe.
charakteristisch ist ein Steuersatz mit sehr hohem Konus

sowie ein Vorbau ohne Lenkerklemmschraube

(Quelle: hilarystone.co.uk)



[Woody Rims]



[Cooter]

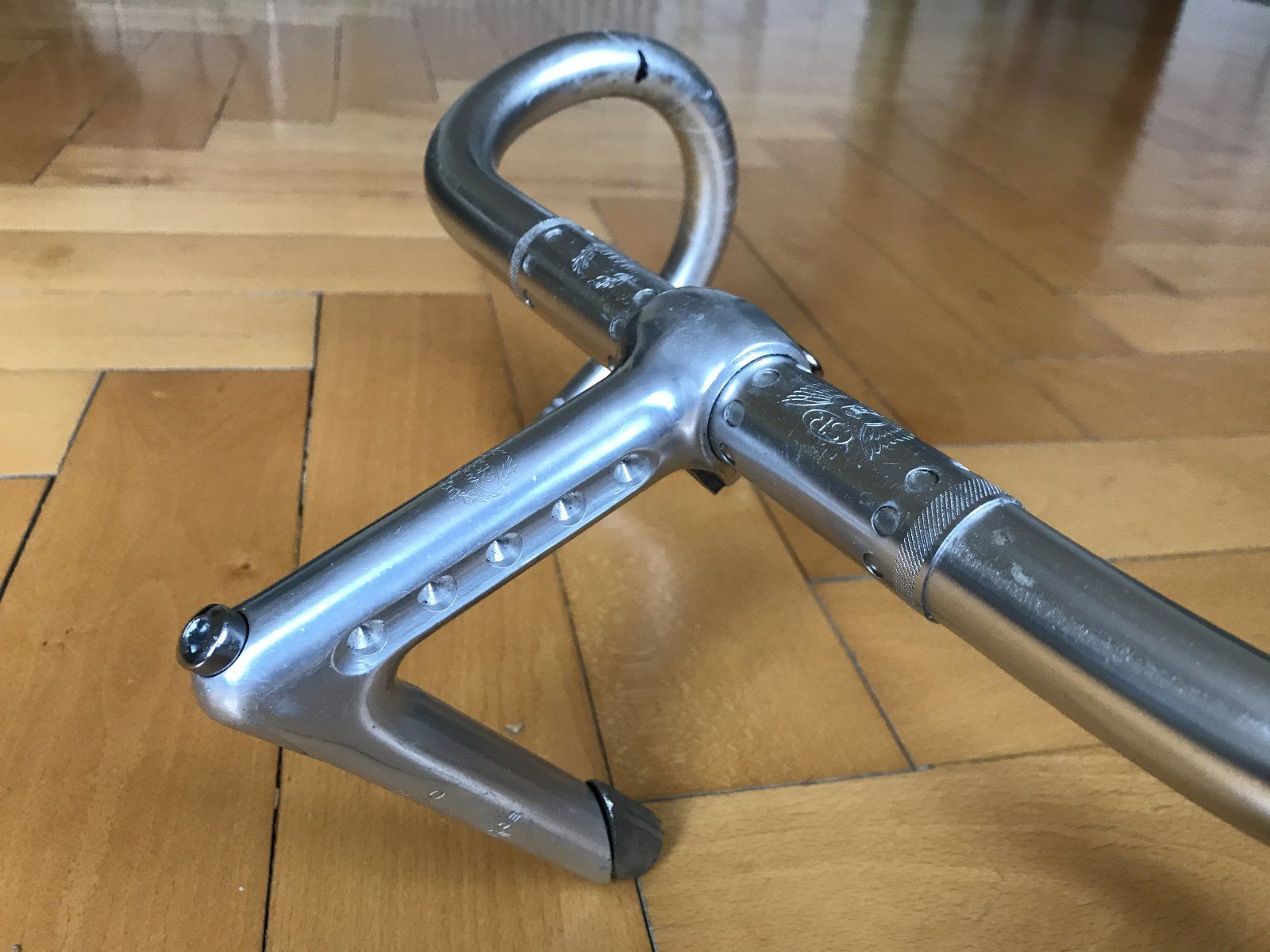

Auch schön in dieser Kombination und dieser war hier noch nicht vertreten...
Und dabei eine Frage:
Die Schraube ist sichtlich unpassend, muss da eine von hinten gekonterte und vorne flache wie beim Cinelli 1A rein? Und wenn ja, passt die vom Cinelli?
Hat jemand ein Bild vom Original?

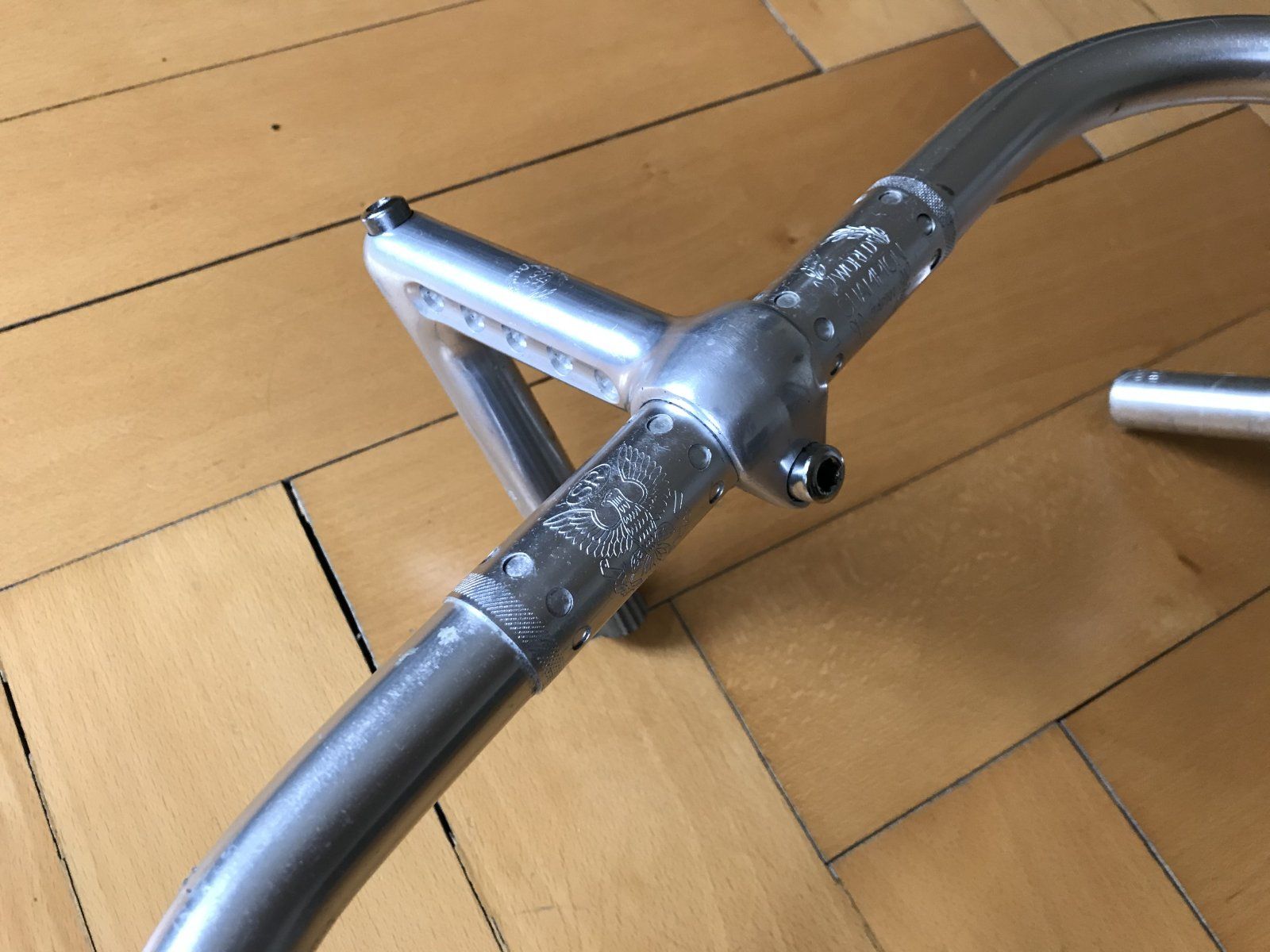

Anhang anzeigen 762700Anhang anzeigen 762701Anhang anzeigen 762700Anhang anzeigen 762701

Und in schwarz:



[richdarich]

https://www.ebay.co.uk/itm/292398008152
Neu und alt kombiniert... leider -17 Grad ... gibt es die auch mit 0 Grad?
