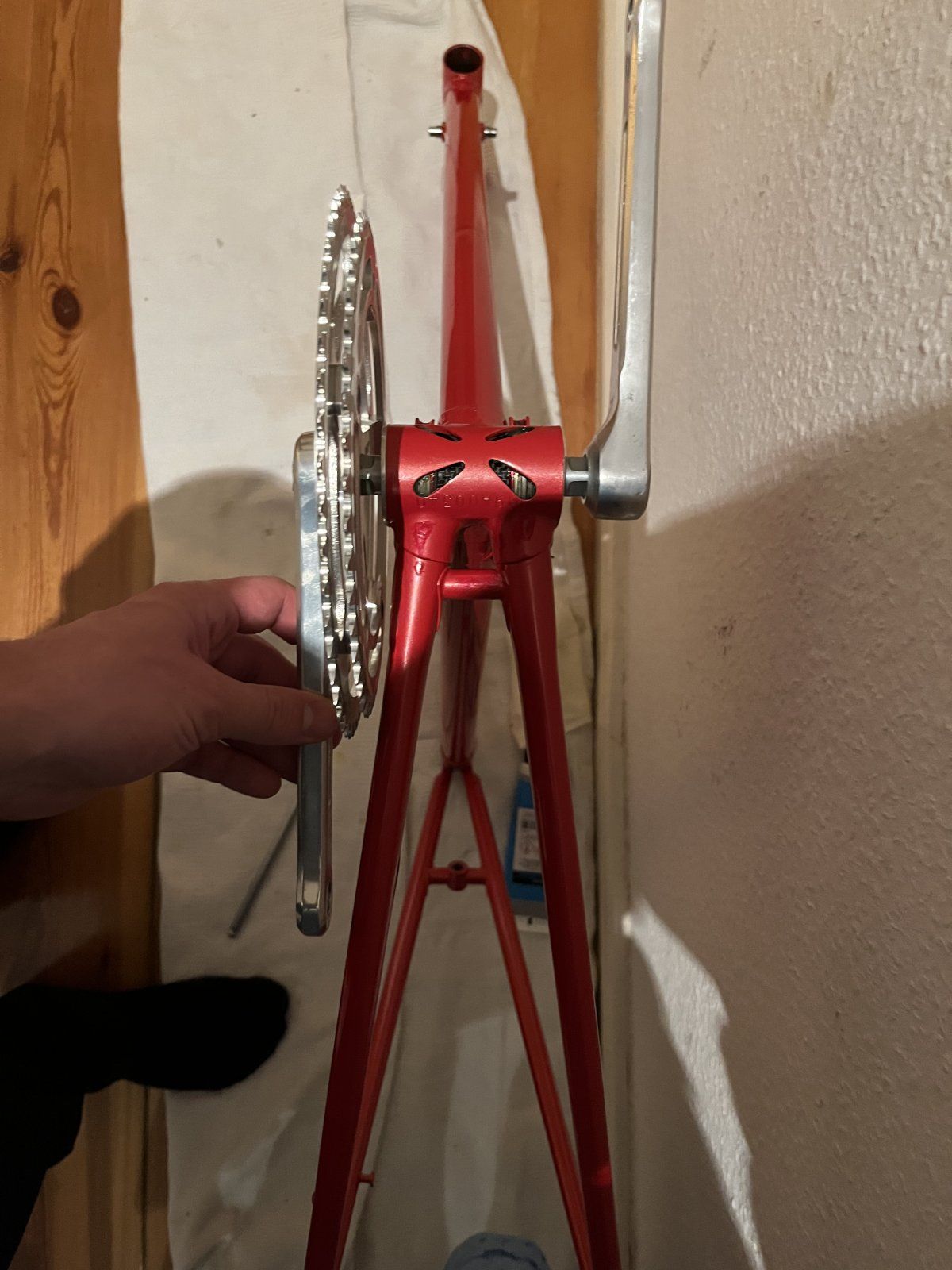

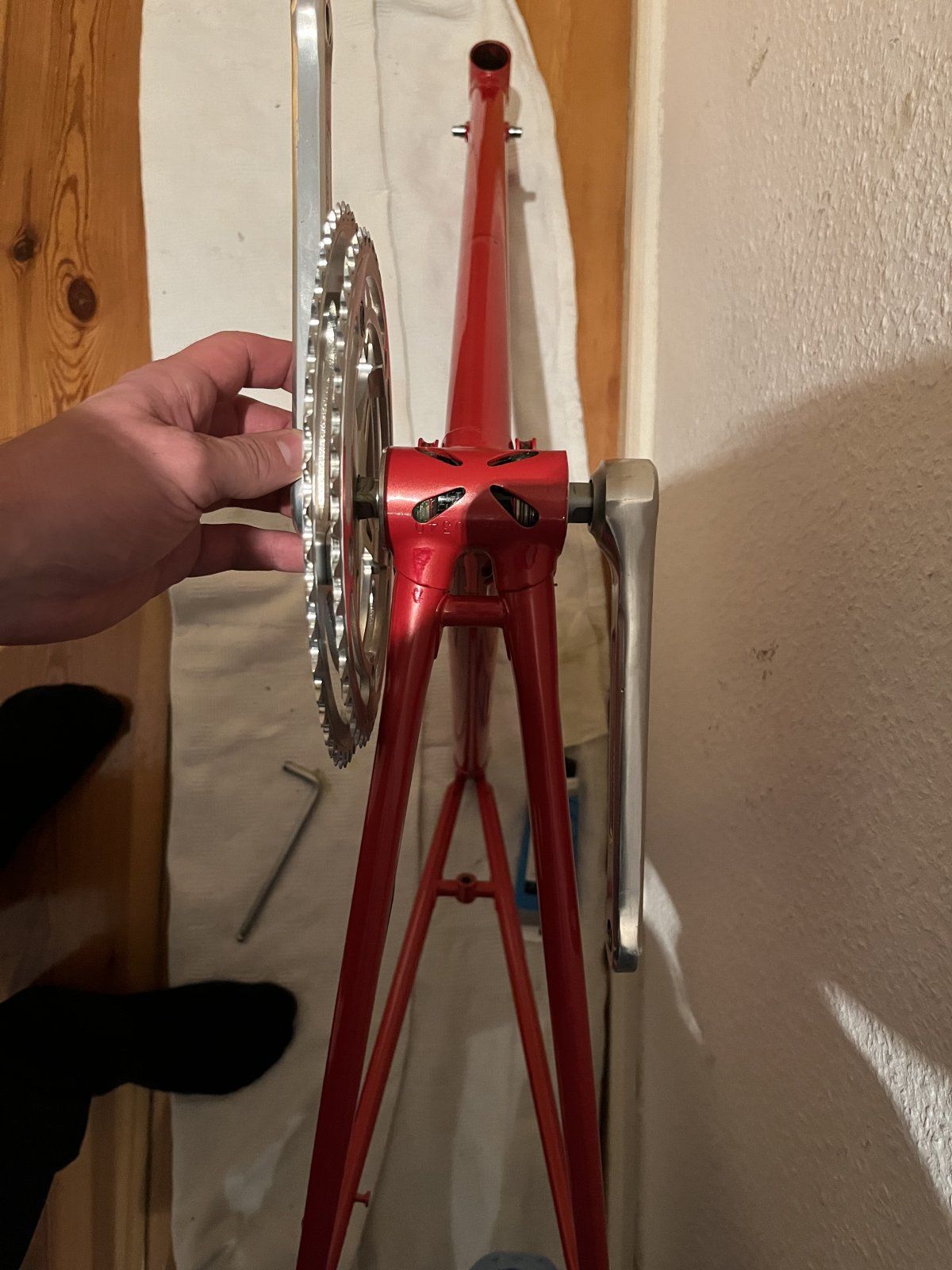

So ich habe das jetzt mal mit einem Token Innenlager mit 115 mm ISO Welle ausprobiert und es schaut ganz gut aus.
Das kleinere Kettenblatt hat 47 Zähne und bei voll angezogener Kurbelschraube sind noch ca. 3 mm Luft bis zur Kettenstrebe. Das musste ausreichend sein, richtig?

Zeig' Mal den Abstand der Kurbel links rechts zu den Streben. Ich denke, besser geht's mit symetrischer Welle nicht.



[Eddy_11]

Laut velobase hat die Sugino Super Mighty Tour Kurbel eine jis Achsaufnahme und benötigt eine
Achslänge von 110 mm.

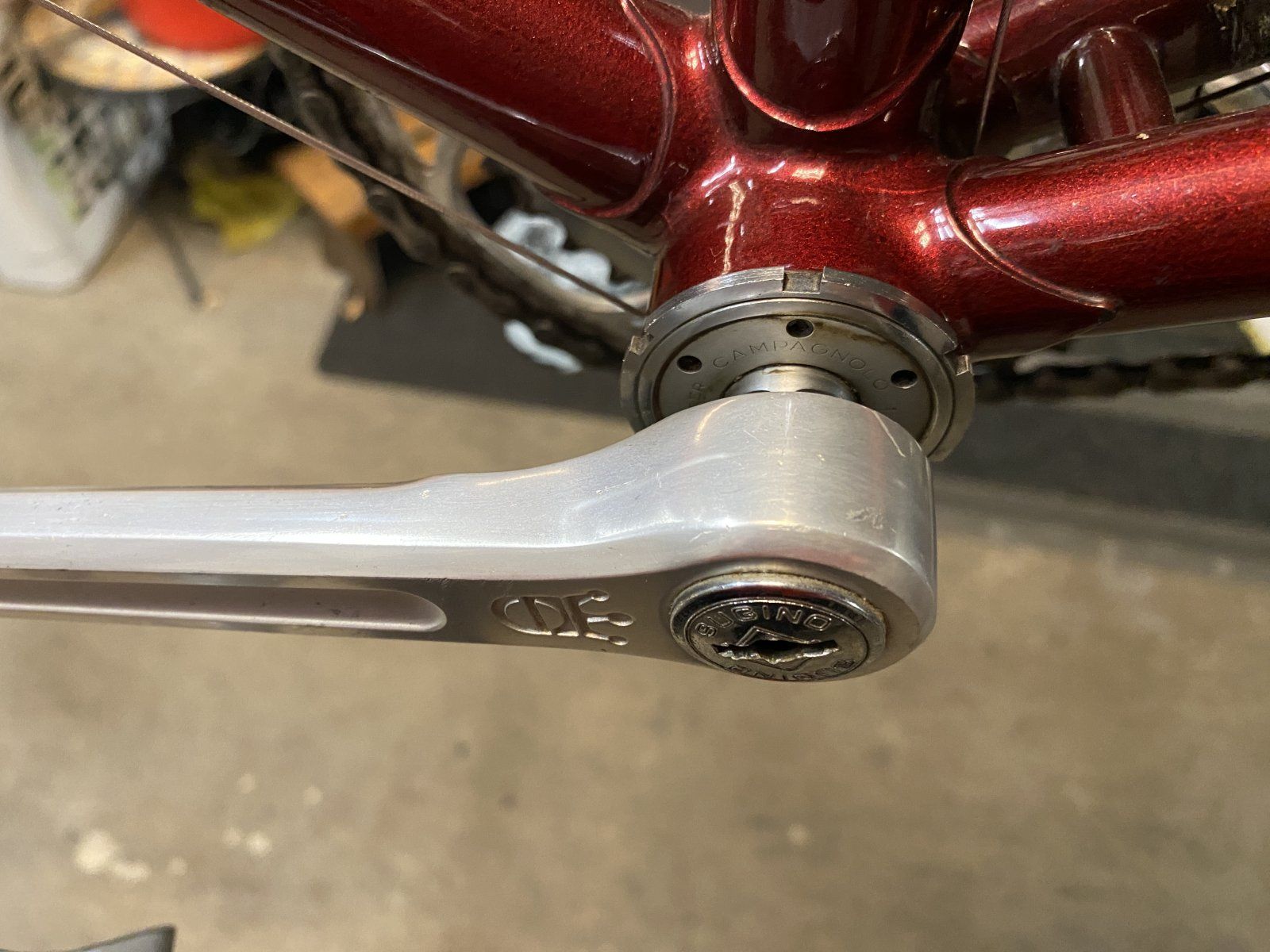

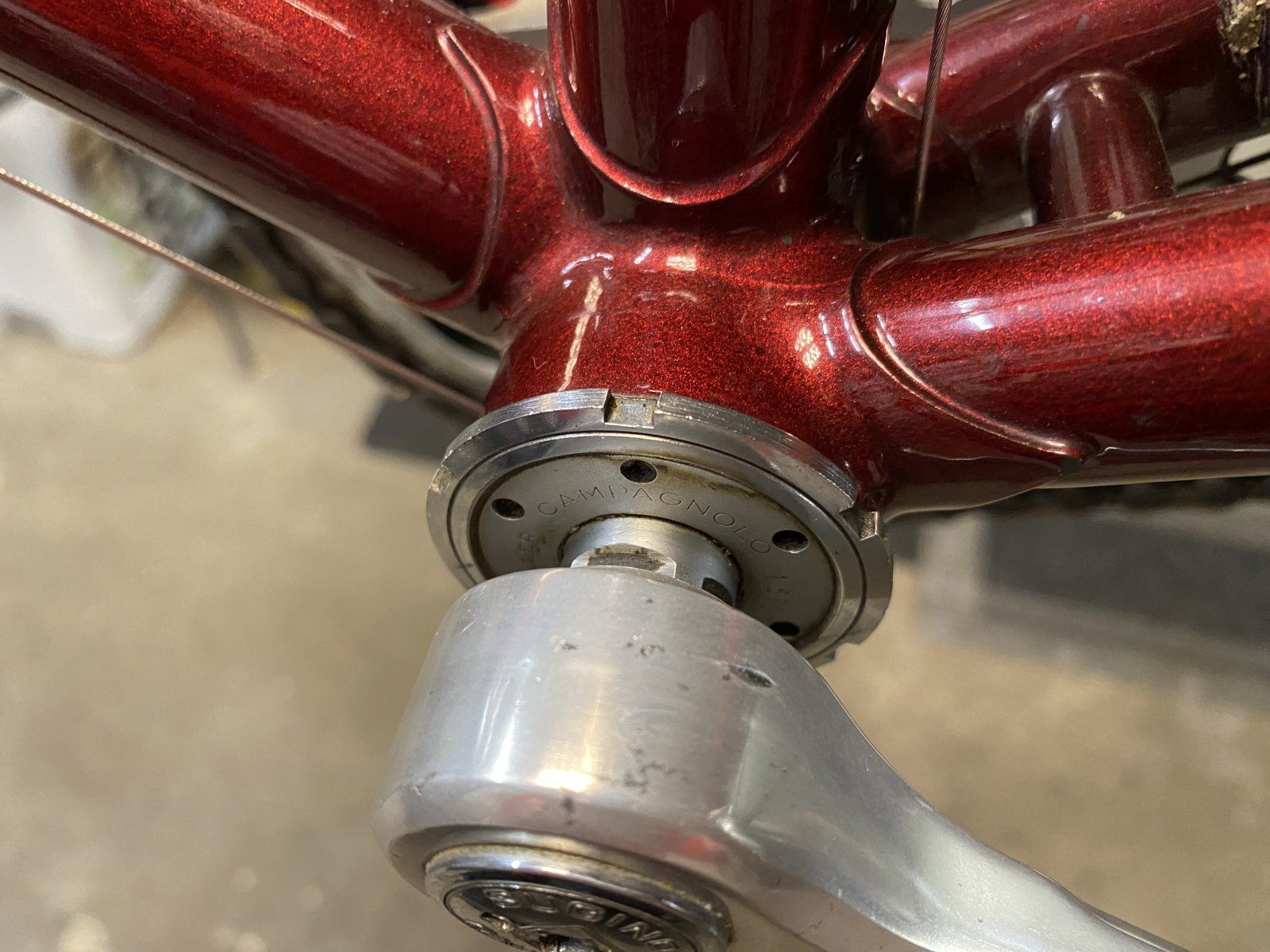

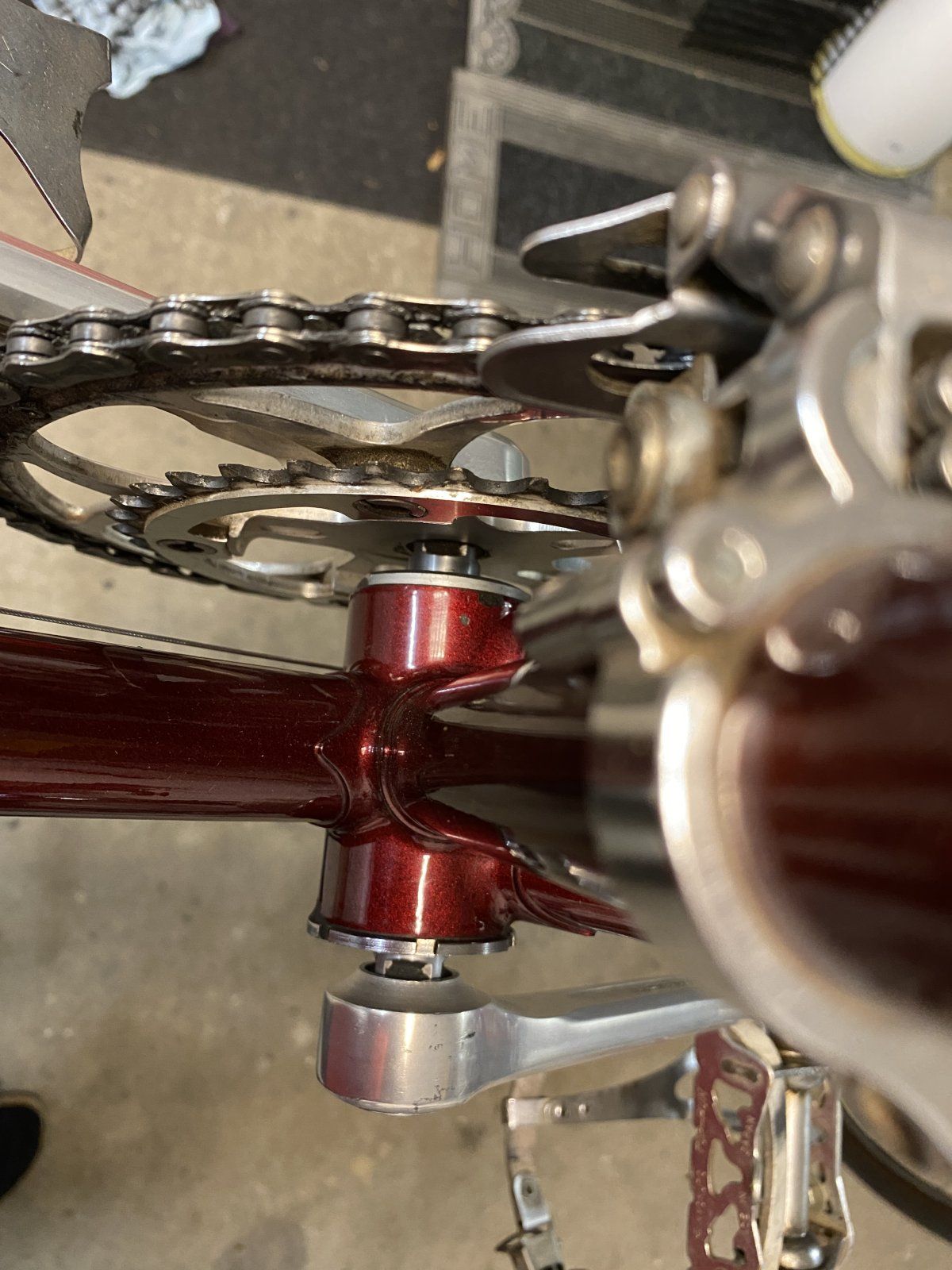

Ich habe, weil ich damals kein original Innenlager gefunden habe, ein Campa Innenlager (auch jis Aufnahme) mit einer Länge von 111 mm eingebaut. Siehe Bilder



[erni65]

Laut velobase hat die Sugino Super Mighty Tour Kurbel eine jis Achsaufnahme und benötigt eine
Achslänge von 110 mm.
Ich habe, weil ich damals kein original Innenlager gefunden habe, ein Campa Innenlager (auch jis Aufnahme) mit einer Länge von 111 mm eingebaut. Siehe Bilder

Campagnolo mit JIS?
Echt?



[aelab]

Zeig' Mal den Abstand der Kurbel links rechts zu den Streben. Ich denke, besser geht's mit symetrischer Welle nicht.

Für mich ist’s ausreichend. Werde das Lager drin lassen.



[aelab]

Laut velobase hat die Sugino Super Mighty Tour Kurbel eine jis Achsaufnahme und benötigt eine
Achslänge von 110 mm.
Ich habe, weil ich damals kein original Innenlager gefunden habe, ein Campa Innenlager (auch jis Aufnahme) mit einer Länge von 111 mm eingebaut. Siehe Bilder

Campagnolo mit JIS?
Echt?

Ja auf Velobase steht das tatsächlich, jedoch für „Mighty Aero“. In den Kommentaren schreiben dann einige, sodass sie 114 mm haben.

Aber krass, dass es auch mit dem 111er Campagnolo klappt. Das ist aber auch asymmetrisch, oder? Und müsste eigentlich ISO sein.



[erni65]

Ja auf Velobase steht das tatsächlich, jedoch für „Mighty Aero“. In den Kommentaren schreiben dann einige, sodass sie 114 mm haben.

Aber krass, dass es auch mit dem 111er Campagnolo klappt. Das ist aber auch asymmetrisch, oder? Und müsste eigentlich ISO sein.

Sorry, dass ich nochmal insistiere, Campagnolo hat doch immer ISO?



[skandsen]

Die Unbekannte sind ja auch das kleine Blatt und die Kettenstrebe. Was hilft es, wenn die Kurbeln vorbei gehen, aber das KB an einer wenig eingestellten Strebe klemmt.



[Eddy_11]

Ich muss mich korrigieren
https://velobase.com/ViewComponent.aspx?ID=1546CA43-912F-46D0-AAED-D53047587135&Enum=115&AbsPos=504in den Kommentaren schreibt jemand das doch iso ist.
Dann passt es auch wieder mit der Campa Achse.



[paye]

Wenn ich mich recht entsinne, so hatte ich am Rad eines Kollegen eine 2fach Sugino XD Kurbel verbaut und hierfür ein 102 mm ITA Lager von Token mit Stahlwelle verwendet. Ob dies nun ISO oder JIS war? Ich meine dass es ISO war ...
Auf jeden Fall funktioniert die Kombi einwandfrei über Jahre, die Kurbel ging so auf den Vierkant wie es zu erwarten war und positionierte sich korrekt am Vierkant.
Wir hatten ihm 34 Z und 46 Z Kettenblätter von TA montiert. Das lief mit einem Campa 9speed Antrieb tiptop.
