Innenlager / Tretlager am Canyon CF7 (2024er) zerbröselt

[FoBe]

Ah okay...
Nur wie bekomme ich den Außenring des alten Lagers da raus?

Außendurchmesser habe ich auf der "heilen" Seite gemessen:



[Nplus1]

'Saß' stimmt nicht so ganz. Die Hälfte - der Außenring des Lagers - ist da noch drin und muss raus. Der Rest kann drin bleiben, also die gegeneinander verschraubten Lageraufnahmen.
'Pressfit' ist die Bauart des Innenlagers: im Rahmen selbst ist kein Gewinde.
Daraus jetzt einen Riesenaufwand wegen gesetzlicher Sachmängelhaftung zu machen, lohnt doch nicht wegen der paar Euro. Du misst die Lagergrößen so gut es geht mit einem Messschieber (vulgo 'Schieblehre') und besorgst im Kugellagerhandel passende Lager.

einfach das ganze Lager rausschrauben und ein Dura Ace, C-Bear oder so reinmachen dürfte die bessere Lösung sein



[Positron]

Da ist kein 'Außenring'. Was du siehst, ist eine Plastik Hülse, die drin bleiben kann.
Den Rest des Lagers kann man von der Gegenseite her ausschlagen: Schraubendreher und Hammer. Ist zwar etwas gemurkst, geht aber. Immer rundherum leichte Schläge.
Kaufe bloß kein Komplettlager. Das ist rausgeworfenes Geld.



[Nplus1]

Da ist kein 'Außenring'. Was du siehst, ist eine Plastik Hülse, die drin bleiben kann.

Kann, aber nicht sollte.



[d^gn]

Der Innenlagertyp ist schon Pressfit. Im Rahmen ist kein Gewinde. Nur bei dem Pressfit-Innenlager werden die beiden Hälften miteinander verschraubt.
Du kannst daher auch als Ersatz ein Shimano Pressfit Innenlager einbauen.

dann war da aber def. kein original shimano lager drin ... da hat dann schon iwer was anderes verbaut



[Nplus1]

dann war da aber def. kein original shimano lager drin ... da hat dann schon iwer was anderes verbaut

Stand ja jetzt schon da, ist ein Token. Bei Canyon ziemlich der Standard. Das Teil ist schon recht brüchige Plastik, daher lohnt es auch nicht da weiter Lager reinzufrickeln.



[Positron]

Canyon wird aus gutem Grund kein billiges Shimano PF verbaut haben. Die wollen keine Reklamation wegen Geräuschen.



[Nplus1]

Canyon wird aus gutem Grund kein billiges Shimano PF verbaut haben. Die wollen keine Reklamation wegen Geräuschen.

Das hat ja am Beispiel des TE perfekt funktioniert. Sollte man so weitermachen.



[prince67]

BTW: es gibt seit der Schuldrechtsreform 2002 (!) die Begriffe 'Gewährleistung', 'Nachbesserung', 'Wandelung' usw unter Juristen nicht mehr. Erstaunlich, dass das nicht auszurotten ist.

Wir sind auch keine Juristen. Hauptsache der Gegenüber weiß, was gemeint ist.



[FoBe]

So, nochmal kurz zusammengefasst:

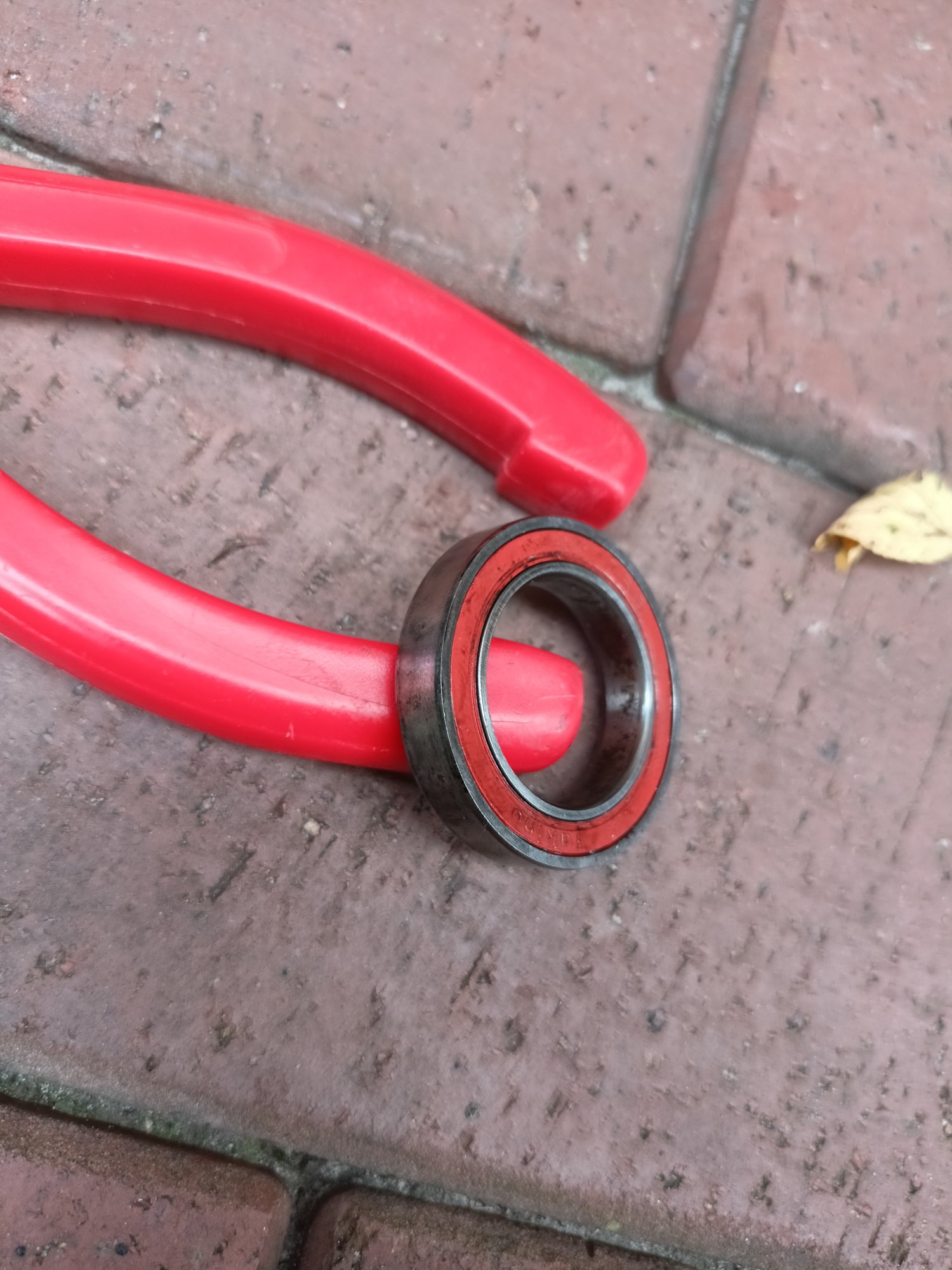

Auf der rechten Antriebsseite saß dieses Lager (Maße: 24 x 37 x 7 mm, mit Messschieber nachgemessen), wie auf Seite 1 von Positron verlinkt:

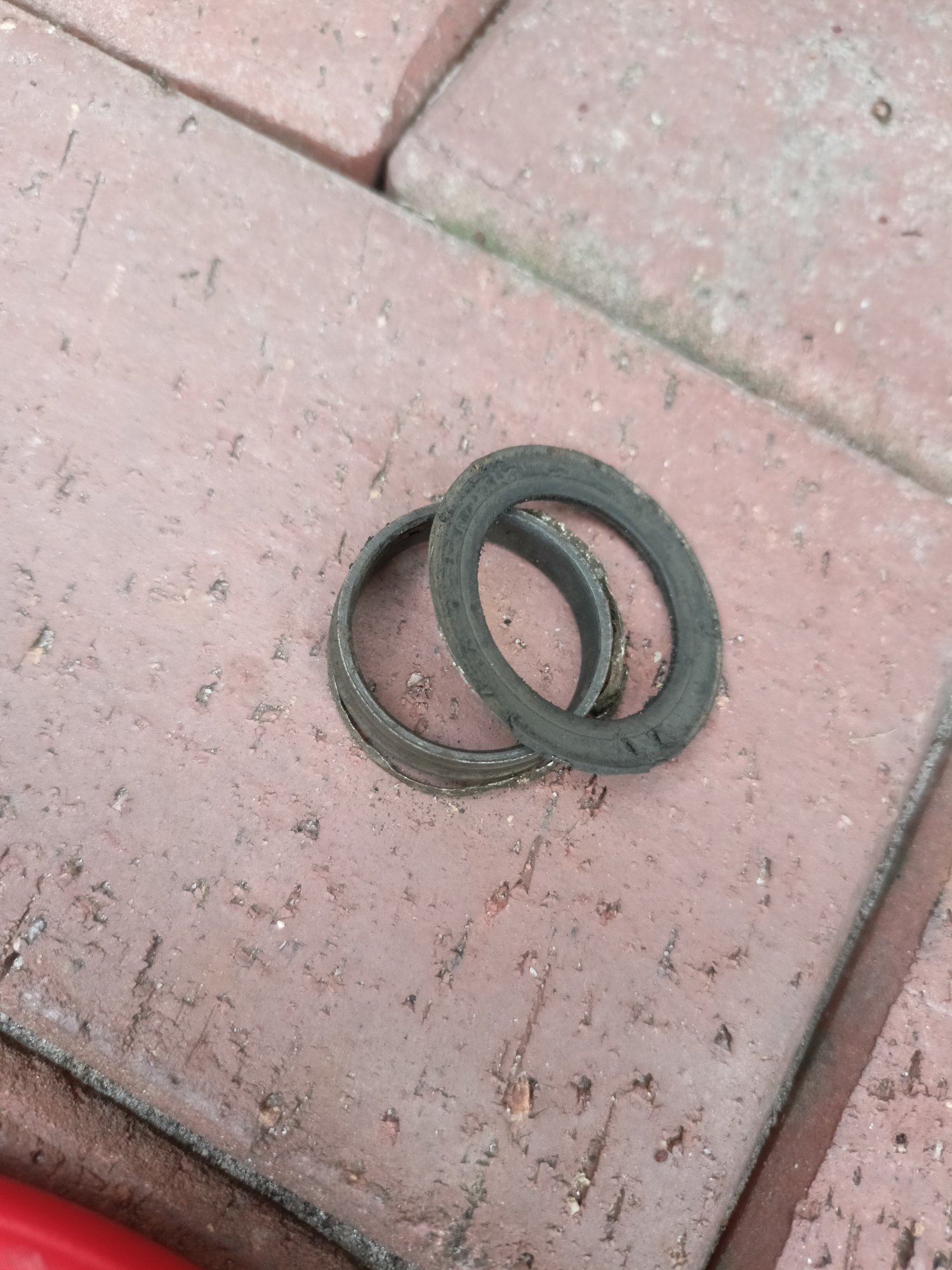

Auf linken Seite war dann vermutlich dasselbe, ist aber beim Kurbelausbau in diesem Zustand rausgepurzelt:

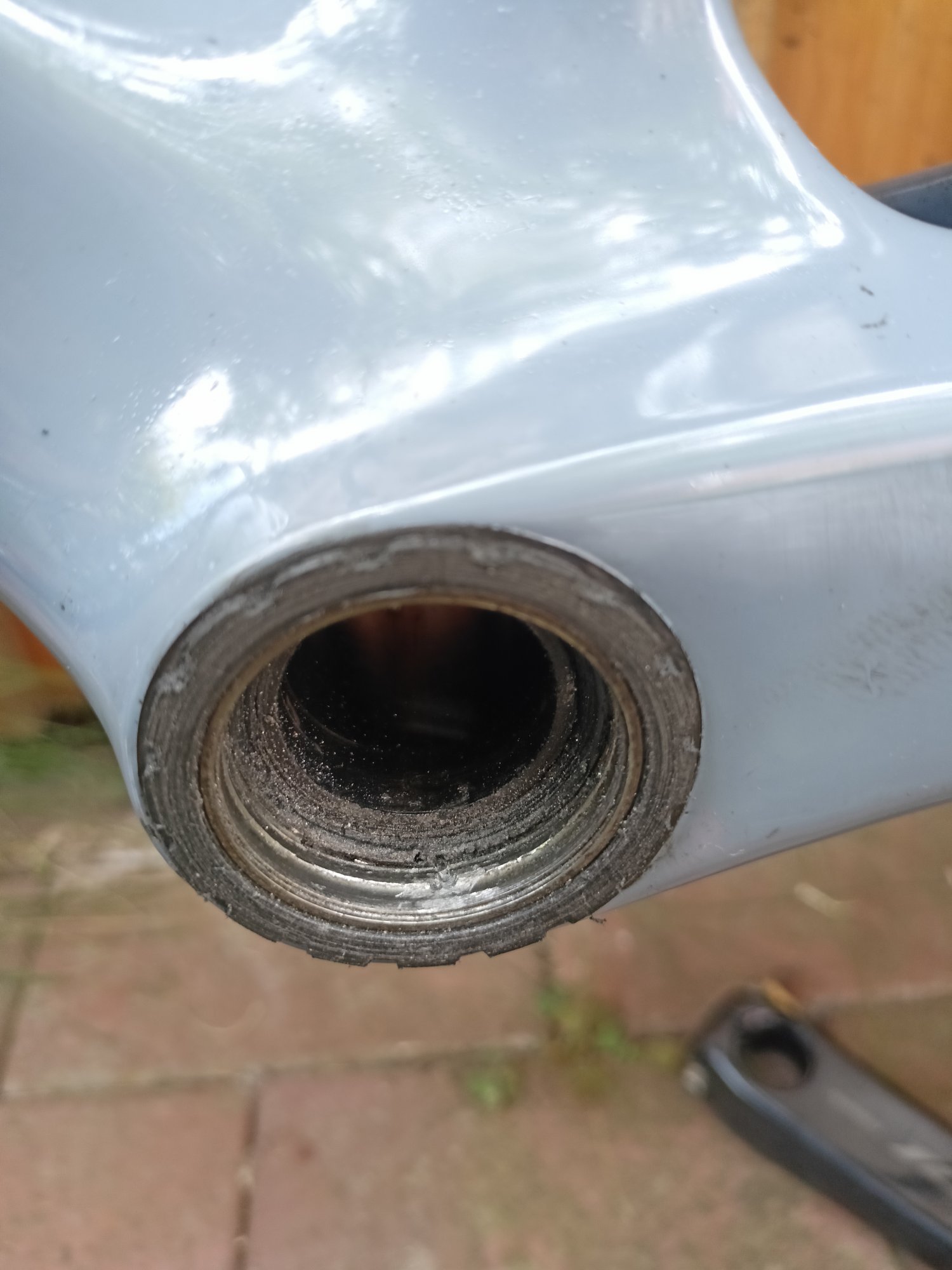

Auf der kaputten Seite sitzt der Rest des Lagers (Außenring) noch drin:

Da es keinen Ansatzpunkt mehr gibt, ist Demontage mit herkömmlichem Ausschlag-Tool nicht mehr möglich.

Ich könnte da jetzt dran rumdremeln oder so, nach ich aber besser nicht.

Die Plastikschalen ließen sich mit dem Lagerrest zusammen vermutlich ausbauen (mit HP 2 Werkzeug), aber bevor ich da was rund drehe und weil das Rad erst 10 Monate alt ist, bringe ich das heute lieber zum Canyon Partner (zum Glück neuerdings Vorort).

Die probieren da nen Garantiefall draus zu machen.. Mal sehen, was draus wird.

Ärgerlich nur, dass ich für die Cyclassics dann wohl aufs Ersatzrad umsteigen muss (gibt schlimmeres)..

Danke für alle Beiträge, wenn ich weiß, wie Canyon damit umgegangen ist, schreibe ich das nochmal hier rein...



[Chris-mit-Rennrad]

BTW: es gibt seit der Schuldrechtsreform 2002 (!) die Begriffe 'Gewährleistung', 'Nachbesserung', 'Wandelung' usw unter Juristen nicht mehr. Erstaunlich, dass das nicht auszurotten ist.

Falsa demonstratio non nocet...



[Hans Werner]

So, nochmal kurz zusammengefasst:
Auf der rechten Antriebsseite saß dieses Lager (Maße: 24 x 37 x 7 mm, mit Messschieber nachgemessen), wie auf Seite 1 von Positron verlinkt:
Anhang anzeigen 1659865

Auf linken Seite war dann vermutlich dasselbe, ist aber beim Kurbelausbau in diesem Zustand rausgepurzelt:

Anhang anzeigen 1659866

Auf der kaputten Seite sitzt der Rest des Lagers (Außenring) noch drin:

Anhang anzeigen 1659867

Da es keinen Ansatzpunkt mehr gibt, ist Demontage mit herkömmlichem Ausschlag-Tool nicht mehr möglich.

Das Lager wird nicht ausgeschlagen, sondern ausgeschraubt! Wurde hier schon mehrfach erklärt. Zuerst rechte Seite ausschrauben, dann kannste die defekte linke Seite einfach so rausdrücken. Das Gewinde des Innenlagers befindet sich in der Mitte und hält beiden Lagerschalen zusammen. Also, ran an den Speck, ist super simpel.

Ich könnte da jetzt dran rumdremeln oder so, nach ich aber besser nicht.

nix dremeln, zuerst rechte Seite raus.

Die Plastikschalen ließen sich mit dem Lagerrest zusammen vermutlich ausbauen (mit HP 2 Werkzeug), aber bevor ich da was rund drehe und weil das Rad erst 10 Monate alt ist, bringe ich das heute lieber zum Canyon Partner (zum Glück neuerdings Vorort).

gute Idee, dann machste nix kaputt, auch wenn man nix kaputt machen kann

Ärgerlich nur, dass ich für die Cyclassics dann wohl aufs Ersatzrad umsteigen muss (gibt schlimmeres)..

Käse, dass dauert 2 Minuten, dann ist das Lager rechts ausgeschraubt und links rausgedrückt. Dann Rahmen sauber machen, fetten, neues Shimano PF einpressen, nochmal 10 Minuten. In ca. 15 Minuten ist das erledigt. Man muß es nur einfach machen.

Danke für alle Beiträge, wenn ich weiß, wie Canyon damit umgegangen ist, schreibe ich das nochmal hier rein...

Canyon wird das vermutlich ablehnen, weil Lager Verschleißteile sind. Daher wäre flott selbst machen günstiger. Aber natürlich drücken wir Dir die Daumen das Canyon alles übernimmt.



[FoBe]

Käse, dass dauert 2 Minuten, dann ist das Lager rechts ausgeschraubt und links rausgedrückt. Dann Rahmen sauber machen, fetten, neues Shimano PF einpressen, nochmal 10 Minuten. In ca. 15 Minuten ist das erledigt. Man muß es nur einfach machen.

Habe den passenden Schlüssel gestern Abend bestellt, kommt morgen... Pressfit kommt Donnerstag... hab nur schlechte Erfahrungen mit Plastik-Gewinden und kleiner "Ansatzfläche" (hab schonmal eins rundgedreht.. zwei linke Hände). Muss ich mir nochmal überlegen, ob ich das vielleicht doch probiere... auf ne Woche kommts jetzt eh nicht mehr an...



[Nplus1]

Also um diesen Außenring mit einem HT2 Werkzeug rund zu drehen reichen zwei linke Hände nicht aus.



[Hans Werner]

Habe den passenden Schlüssel gestern Abend bestellt, kommt morgen... Pressfit kommt Donnerstag... hab nur schlechte Erfahrungen mit Plastik-Gewinden und kleiner "Ansatzfläche" (hab schonmal eins rundgedreht.. zwei linke Hände). Muss ich mir nochmal überlegen, ob ich das vielleicht doch probiere... auf ne Woche kommts jetzt eh nicht mehr an...

Perfekt, und bevor Du unsicher bist, frag hier lieber nochmal 10 mal nach. Keiner reißt Dir den Kopf ab (außer einem Spezialisten, den kannste ignorieren). Wir haben alle bei Null angefangen.

Welchen Schlüssel haste bestellt?



[FoBe]

Habe diesen bestellt:
https://www.amazon.de/dp/B000NONYD8?ref=ppx_yo2ov_dt_b_fed_asin_title
Na hoffentlich ist das der richtige!?



[lakecyclist]

Canyon wird aus gutem Grund kein billiges Shimano PF verbaut haben. Die wollen keine Reklamation wegen Geräuschen.

Canyon ging wieder weg von Token zurück zu Shimano



[Positron]

Besser, man hat eine Auswahl
Wenn der Schlüssel nicht passt, macht das nichts. Du lässt die Lagersitze drin und prökelst den alten Lagerring mit einem dünnen Schlitzdreher von oben kommend heraus. Die Spitze des Drehers muss dabei zwischen Lager und Schale. Das geht garantiert. So fest sitzt das nicht. Rundherum immer etwas mehr anheben.
Dann nimmst du die Kugellager aus dem neuen Pressfit Lager heraus und setzt die im Rahmen ein. Die Größe der Lager dürfte identisch sein.
Für das Pressfitlager bräuchtest du auch ein Presswerkzeug. Zur Not eine Gewindestandge/lange Schraube, Muttern und Karo-Scheiben, besser ein Profiwerkzeug. Hast du sowas auch schon geordert?



[FoBe]

Mit dem Schraubendreher kann ich da nichts rauspökeln, das sitzt ziemlich fest leider..
Ein Einpresswerkzeug für Pressfit habe ich... aber direkt nochmal ne blöde Frage: wenn ich mit dem HT Werkzeug den Außenring löse, ist das ein normales Rechtsgewinde, richtig?



[Nplus1]

Mit dem Schraubendreher kann ich da nichts rauspökeln, das sitzt ziemlich fest leider..
Ein Einpresswerkzeug für Pressfit habe ich... aber direkt nochmal ne blöde Frage: wenn ich mit dem HT Werkzeug den Außenring löse, ist das ein normales Rechtsgewinde, richtig?

Manchmal ist es ungemein hilfreich einfach in eine Anleitung zu schauen. Google hilft dir zum Beispiel mit diesem Suchauftrag „Token Ninja Lite manual“
