Erhellende und einleuchtende Photographien zu der Verdeutlichung des Beschriebenen bitte
!
Oh danke, die schräge vordere Platte war mir in meiner flüchtigen Betrachtung nie ins Auge gefallen.Hier die typischen Merkmale:

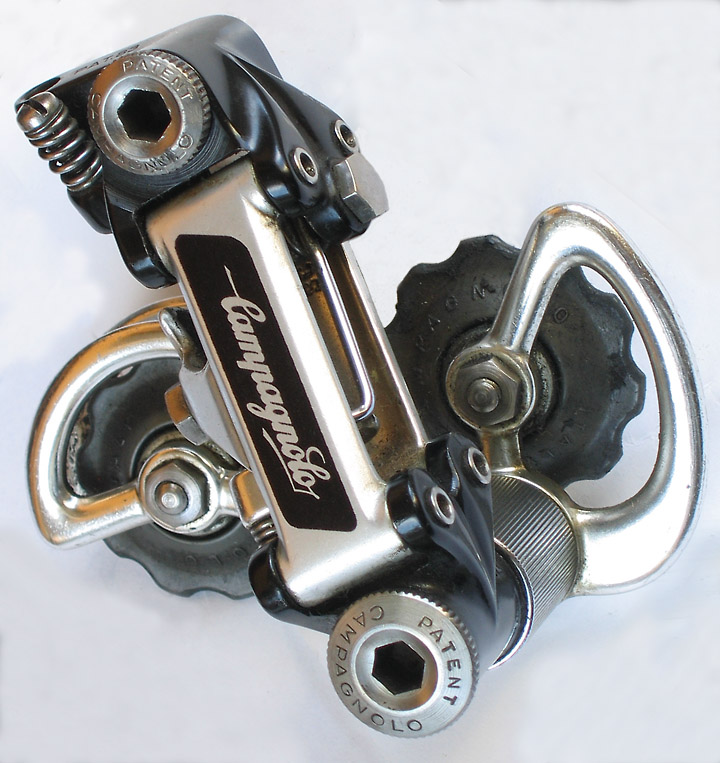

Frontplatte mit geraden Kanten, nur noch der Druck ist schräg:
Parallelogrammfeder am Gelenkbolzen, keine eigene Schraube mehr zwischen den Bolzen.

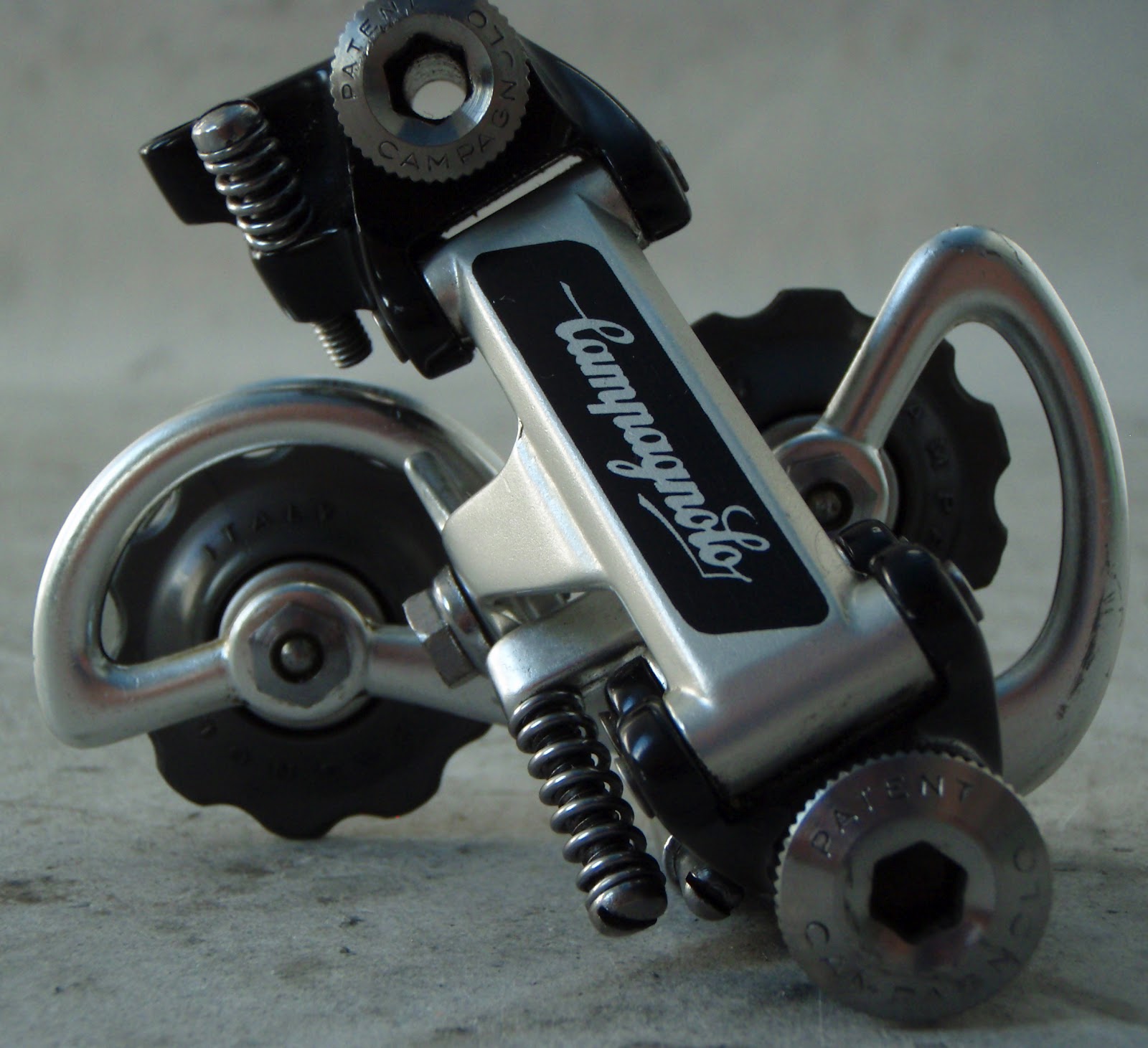

Schaltwerke bis 1983: Separater Bolzen für die Parallelogrammfeder, schräge vordere Platte:
Ich verwende gerne die Tacx T 4000, hier hat das obere rädchen ein wenig Spiel, was sich positiv auf das Schaltverhalten der alten Schaltwerke auswirkt.
Das erste Generation Super Record Schaltwerk ist das mit dem Relief, das bis auf die schwarzen Teile und Titanschrauben dem NR entspricht:
Das gab es von PAT.73 (sehr selten) bis PAT.78

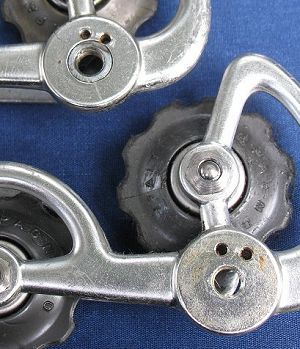

Die erste Version der zweiten Generation gab es nur als PAT.78 und PAT.79. Da war schon der neue lackierte Campagnolo Schriftzug drauf und der Schaltkäfig anders, aber der Käfig unterscheidet sich noch von den späteren (z.B. werden die Schrauben die die Rädchen halten von der anderen Seite eingedreht). Außerdem hatte das PAT.79 (meist?/immer?) Aluminiumbolzen statt der Titanbolzen wie hier dies 79er (meins):
Ab PAT.80 gab es dann die allgemein am weitesten verbreitete endgültige Version der 2. Generation (und wieder immer mit Titanbolzen).

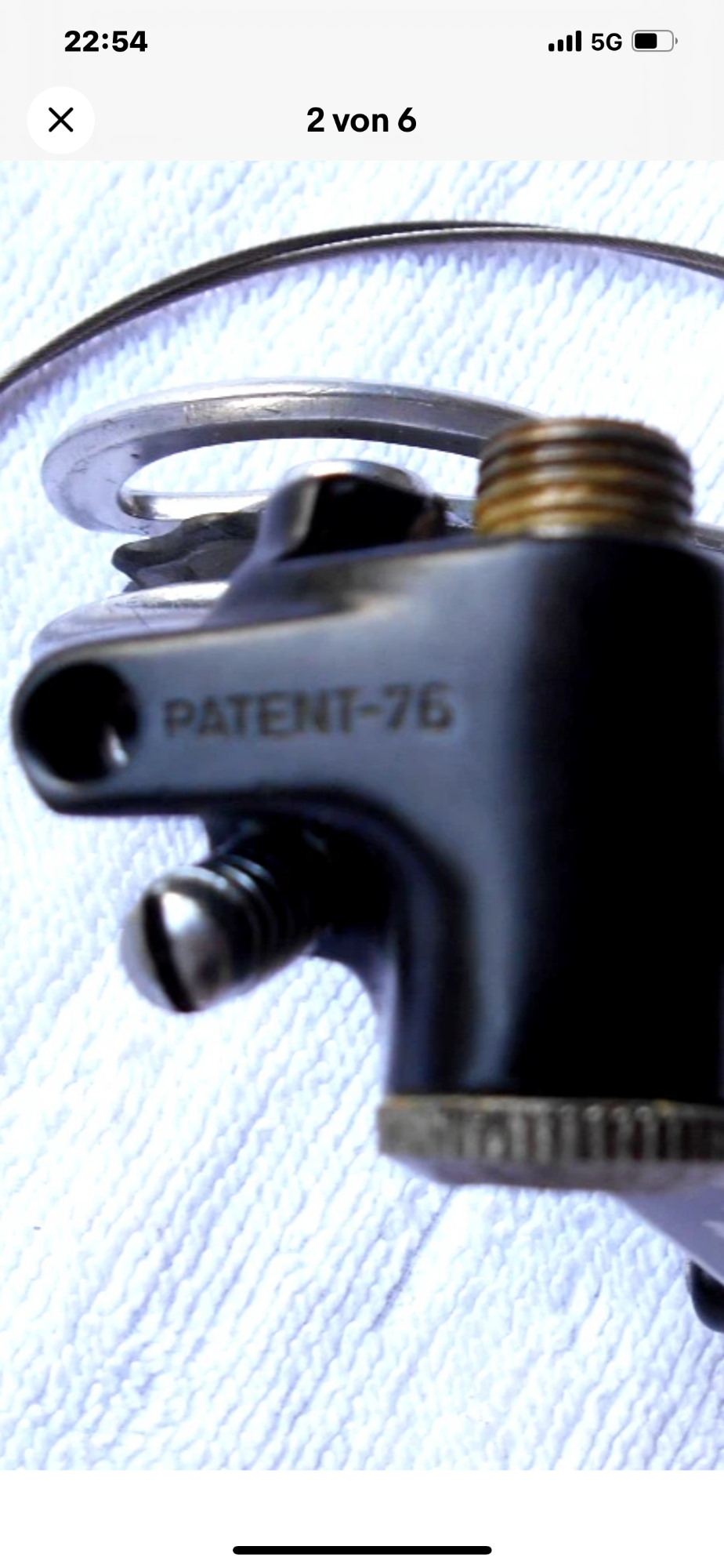

Kannst du mal das gesamte Schaltwerk ablichten und ganz besonders die Nieten bitte. Ich würde mal unterstellen, dass das ein Eigenbau ist.
