Aktuelles Kartenmaterial für Wahoo ELEMNT BOLT, ROAM, ELEMNT selbst generieren

[Endurocker]

Korrekt.



[*cl*]

Hi Chris ,

hast du denn einen der aktualisierten VTM-Themes zum Testen genutzt?

Edit:

Gerade mal in ein aktualisiertes XML geschaut:

<m e="way" k="landuse" v="building|commercial|industrial|residential|retail">
        <area cat="bolt2" fill="#FFAAAA"/>
        <area cat="roam" src="patterns/light_red.png" />
    </m>

Exemplarisch im Cruiser:

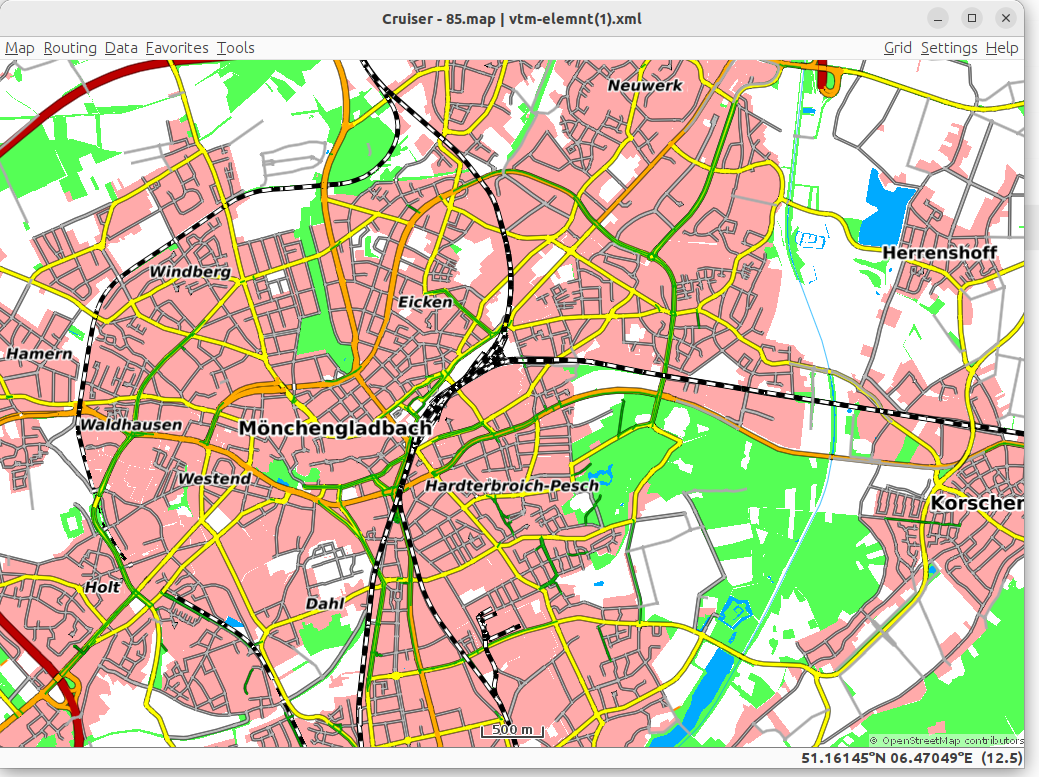

Anhang anzeigen 1214704

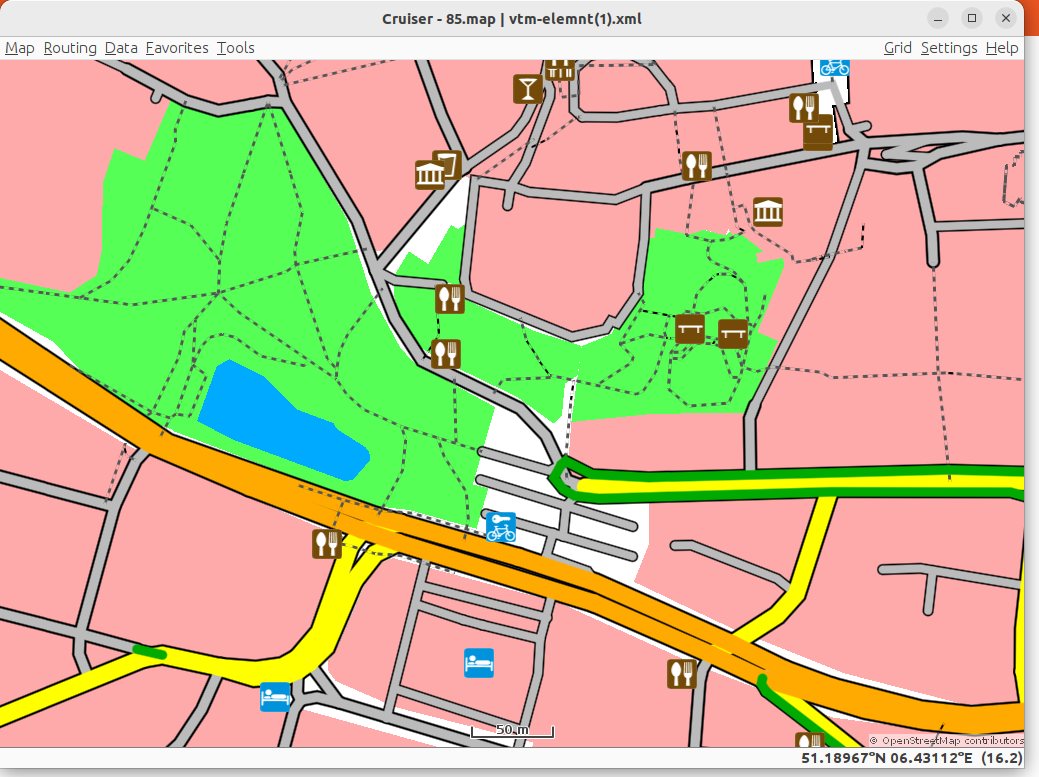

Anhang anzeigen 1214709

Bei mir (ROAMV1 mit VTM enabled) klappt das nicht mit rot hinterlegten Gebäuden etc.

Code in meiner vtm-elemnt.xml:

        <m e="way" k="landuse" v="building|commercial|industrial|residential|retail">
            <area cat="bolt2" fill="#FF0000"/>
            <area cat="roam" fill="#FF0000"/>
        </m>

Kartenmaterial ist das orig. von Wahoo

XML im Anhang

Hat jemand eine Idee, was da falsch ist? Wald etc. wird ja schön in grün dargestellt bei meiner XML.



[Chris 5000]

Bei mir (ROAMV1 mit VTM enabled) klappt das nicht mit rot hinterlegten Gebäuden etc.

Code in meiner vtm-elemnt.xml:

        <m e="way" k="landuse" v="building|commercial|industrial|residential|retail">
            <area cat="bolt2" fill="#FF0000"/>
            <area cat="roam" fill="#FF0000"/>
        </m>

Kartenmaterial ist das orig. von Wahoo

XML im Anhang

Hat jemand eine Idee, was da falsch ist? Wald etc. wird ja schön in grün dargestellt bei meiner XML.

Im Maps Ordner den Cache löschen hat bei mir geholfen.



[Endurocker]

Bei mir (ROAMV1 mit VTM enabled) klappt das nicht mit rot hinterlegten Gebäuden etc.

Das liegt daran dass die Identifier für bolt1 und roam1 nicht mehr funktionieren.

Du brauchst einen Theme, der direkt 1:1 auf das Gerät verweist.

https://my.hidrive.com/share/1t65k1b0lb#$/Windows-Wahoo-Map-Creator-Osmosis-v2-Maps/Sample Themes/VTM/VTM-Forced Roam 1

Damit sollte es klappen
Siehe :

https://www.rennrad-news.de/forum/t...-elemnt-selbst-generieren.175315/post-5617746



[*cl*]

Weiss nicht. Alles andere (Wald, Radwege) wird immer sofort im geänderten Layout dargestellt. Auch wenn ich den tmp-Ordner im maps-Ordner nicht lösche. Und auch wenn ich ein Theme nutze, was nicht speziell nur den Roam anspricht.



[Endurocker]

Weiss nicht.

Das ist dein Theme.



[*cl*]

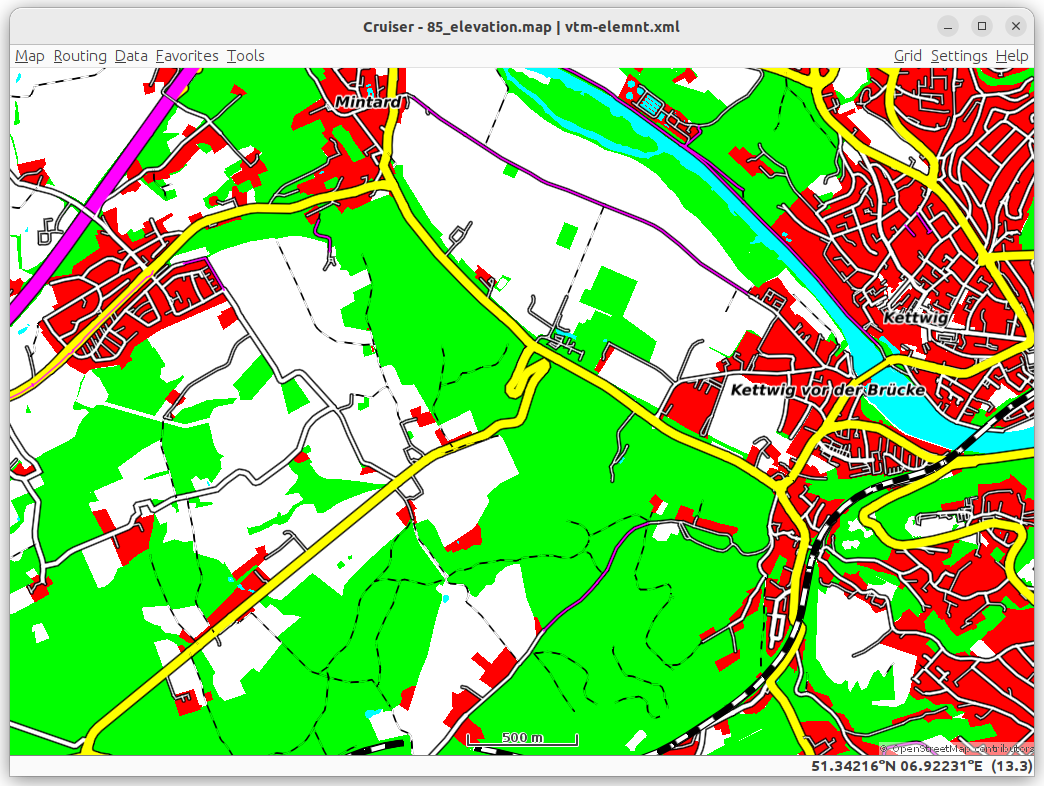

Anhang anzeigen 1222320
Das ist dein Theme.

Oh schön. Evtl. könnte es auch am orig. Wahoo-Kartenmaterial liegen, dass bei mir auf dem RoamV1 die Bebauung nicht rot dargestellt wird?



[*cl*]

Ist das da bei Dir links oben im Kartenausschnitt ein breiter Radschnellweg, der da so breit magentafarben zu sehen ist?



[Endurocker]

Oh schön. Evtl. könnte es auch am orig. Wahoo-Kartenmaterial liegen, dass bei mir auf dem RoamV1 die Bebauung nicht rot dargestellt wird?

Jep, scheint so als seien die entsprechenden Informationen in den originalen Karten nicht enthalten.

Ist das da bei Dir links oben im Kartenausschnitt ein breiter Radschnellweg, der da so breit magentafarben zu sehen ist?

Nein, so hast du Darstellung von Autobahnen definiert.



[*cl*]

Hmm, Autobahnen sind bei mir auf dem RoamV1 in dunklem Rot….

Und in Deiner letzten Zoomstufe hätte ich gerne auch die Bebauung mit dargestellt.

Muss ich nochmal tiefer in XML-Code rumeditieren.

Übrigens: ADB habe ich vorhin mit der neuen Tastenkombi auf dem RoamV1 hinbekommen.



[Mikle_01]

....Übrigens: ADB habe ich vorhin mit der neuen Tastenkombi auf dem RoamV1 hinbekommen.

Siehste!? Ein wenig Geduld und es klappt! Müsste auf GitHub auch noch mal geändert werden - steht da glaube ich falsch drin...



[Mikle_01]

Bei mir (ROAMV1 mit VTM enabled) klappt das nicht mit rot hinterlegten Gebäuden etc.

Code in meiner vtm-elemnt.xml:

        <m e="way" k="landuse" v="building|commercial|industrial|residential|retail">
            <area cat="bolt2" fill="#FF0000"/>
            <area cat="roam" fill="#FF0000"/>
        </m>

Kartenmaterial ist das orig. von Wahoo

XML im Anhang

Hat jemand eine Idee, was da falsch ist? Wald etc. wird ja schön in grün dargestellt bei meiner XML.

Bei mir funktioniert es astrein und in meiner XML siehts so aus:

<m e="way" k="landuse" v="building|commercial|industrial|residential|retail">
        <area cat="bolt2" fill="#FFAAAA"/>
        <area cat="roam" src="patterns/light_red.png"/>

Stichwort "Pattern"

hast Du auch sicher das HiDrive Paket für dem V1 genommen!? Mit allen pattern Files!?



[Endurocker]

Bei mir funktioniert es astrein und in meiner XML siehts so aus:

Er verwendet die originalen Karten seitens wahoo. Die Ebene landuse ist dort nicht enthalten.

Stichwort "Pattern"

In seiner Antwort sowie seiner XML ist zu sehen dass er nicht ein Pattern definiert, sondern direkt rot in hex dort einträgt.

Ist aber egal. Siehe Antwort bzgl Karten. Daten, die nicht da sind können nicht geladen werden.



[*cl*]

Das HiDrive Paket habe ich nicht. Pattern bei Wald hatten bei mir auch astrein funktioniert, aber eben nicht bei Bebauung. Deswegen die Vermutung, dass die Bebauung schon in meinen orig. Wahoo-Karten nicht enthalten und somit auch über die XML nicht ansprechbar ist.

Welches Kartenmaterial hast Du @Mikle_01 ?



[*cl*]

Er verwendet die originalen Karten seitens wahoo. Die Ebene landuse ist dort nicht enthalten.



In seiner Antwort sowie seiner XML ist zu sehen dass er nicht ein Pattern definiert, sondern direkt rot in hex dort einträgt.

Ist aber egal. Siehe Antwort bzgl Karten. Daten, die nicht da sind können nicht geladen werden.

Genau, direkt rot um zu schauen ob es ansprechbar ist. Wobei mir das mit dem Rot sogar besser gefällt als mit einem light_red Pattern.



[Endurocker]

Welches Kartenmaterial hast Du @Mikle_01 ?

Karten mit landuse können eigentlich nur von Ebe66 kommen. Also jene vom Hidrive.
Hier kann dann nochmal gewählt werden, ob mit oder ohne Höhenlinien.



[Mikle_01]

Das HiDrive Paket habe ich nicht. Pattern bei Wald hatten bei mir auch astrein funktioniert, aber eben nicht bei Bebauung. Deswegen die Vermutung, dass die Bebauung schon in meinen orig. Wahoo-Karten nicht enthalten und somit auch über die XML nicht ansprechbar ist.

Welches Kartenmaterial hast Du @Mikle_01 ?

Puh - alles was im Post hier drin ist. angepasste XML Datei und die Maps, usw.

EDIT: Sehe gerade -Links sind tot. Müsste diese XML usw. und neue karten sein

Bin zufrieden:



[Endurocker]

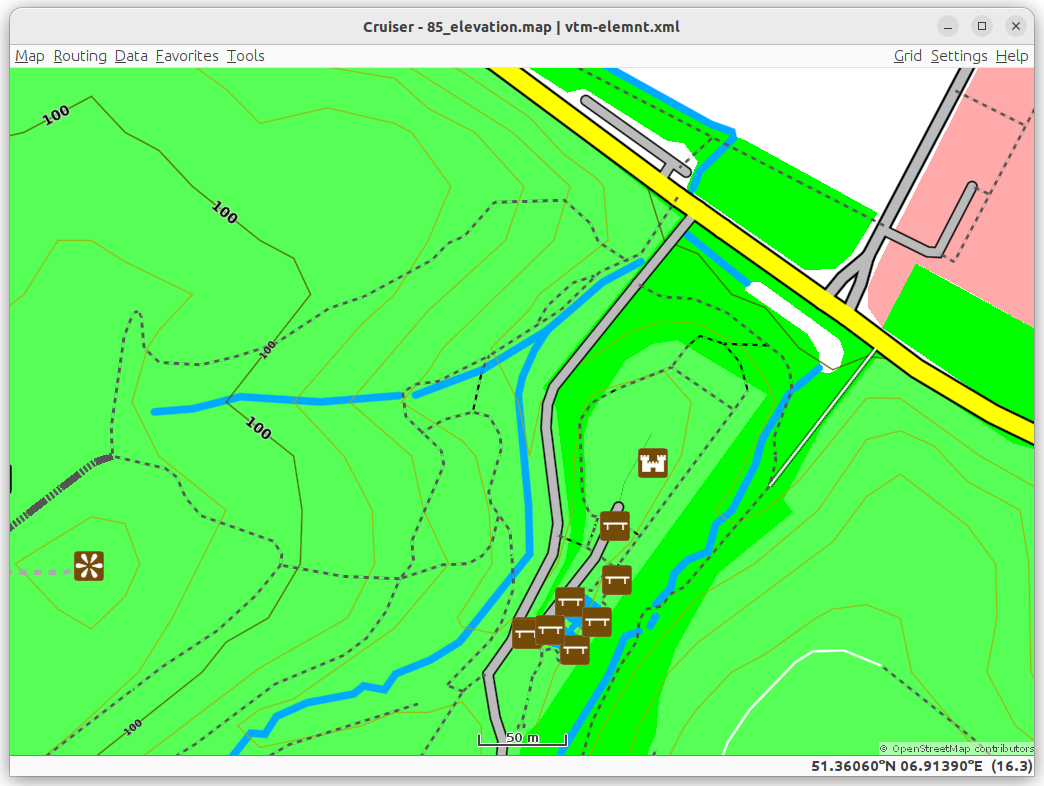

Und hier Deutschland mit den Höhenlinien.



[*cl*]

EDIT: Sehe gerade -Links sind tot. Müsste diese XML usw. und neue karten sein

Hmmm...
Folgendes habe ich gemacht, chronologisch in dieser Reihenfolge:

• alles von den beiden zitierten Links heruntergeladen
• RoamV1 eingeschaltet
• alle bisherigen Karten auf dem RoamV1 über die Companion-App gelöscht
• RoamV1 ausgeschaltet und wieder eingeschaltet, keine Karten im Display und auch nicht in der App zu sehen also OK
• RoamV1 mit der neuen Tastenkombi in den ADB-Modus gebracht
• im Terminal per ./adb devices gecheckt => 'device' also OK
• im Terminal ./adb shell am broadcast -a com.wahoofitness.bolt.service.BMapManager.PURGE abgesetzt
• im Terminal ./adb shell am broadcast -a com.wahoofitness.bolt.service.BMapManager.RELOAD_MAP abgesetzt
• per Android File Transfer überprüft: Ordner /maps/tiles/8 ist leer also OK
• per Android File Transfer überprüft: Ordner /maps/temp ist leer also OK
• per Android File Transfer überprüft: Ordner /maps/routing/2/000 ist nicht leer also händisch gelöscht
• per Android File Transfer überprüft: Ordner /maps/routing/temp ist leer also OK
• im Terminal ./adb shell am broadcast -a com.wahoofitness.bolt.service.BMapManager.PURGE abgesetzt
• im Terminal ./adb shell am broadcast -a com.wahoofitness.bolt.service.BMapManager.RELOAD_MAP abgesetzt
• nochmal die 4 Ordner oben überprüft - alle leer also OK
• per Android File Transfer die neuen HiDrive-Kartentiles für Sachsen hierher kopiert: /maps/tiles/8
• per Android File Transfer die neuen HiDrive-Routingtiles für Sachsen hierher kopiert: maps/routing/2/000
• per Android File Transfer den Inhalt des HiDrive-VTM-Ordners hierher kopiert: maps/vtm-elemnt
• im Terminal ./adb shell am broadcast -a com.wahoofitness.bolt.service.BMapManager.PURGE abgesetzt
• im Terminal ./adb shell am broadcast -a com.wahoofitness.bolt.service.BMapManager.RELOAD_MAP abgesetzt
• auf dem RoamV1: ROUTE -> TAKE ME TO... -> LOCATION ON MAP
• Ergebnisse: viele POIs, aber keine Höhenlinien und keine Gebäude ...

Ich verstehe es nicht.



[Endurocker]

Ergebnisse: viele POIs, aber keine Höhenlinien und keine Gebäude ...

Höhenlinien gibt es mit den Karten nicht. Die sind nur in dem Link, den ich gepostet habe.

Bzgl. landuse: Zeig mal einen Screenshot.
