Meral - Super Randonneur - Aufbau

merida 63

Aktives Mitglied
Mitglied seit
27 Mai 2009
Beiträge
1.792
Punkte für Reaktionen
1.453
Ich fange einmal ohne Bilder an.
Nach langem hin und her, bin ich hier über das Forum zu einem Meral Rahmen
P1010880.JPG und den dazu passenden Gepäckträgern gekommen. Momentan ist der Rahmen, zum pimpen, in Knobis güldenen Händen.
Der Laufradsatz wird 8fach Shimano 74xx mit Mavic open 4 ceramic Felgen. Energie soll mittels Nabendynamo erzeugt werden. Bremsen Mafac 2000.

Der ganze Rest ist noch offen. Wer möchte kann gerne Vorschläge machen.


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
Ach, der war tatsächlich mal blau? Dann passt es also, dass ich im Steuerrohr noch einen Hauch davon entdeckt habe.

Das "momentan" hat sich allerdings gerade gejährt, wie ich peinlich berührt zugeben muss. Aber besser spät, als nie.
Angefangen hat es für mich damit, dass der Rahmen, den ich aus dem Keller von @colnago111 schon eine Weile ohne Farbe und mit heller Grundierung kannte, schließlich an @merida 63 ging und ich ihn, nachdem wir eine Weile über die Farbe beraten hatten, einfach mitgenommen habe, bevor der neue Besitzer ihn überhaupt live zu Gesicht bekommen hat. Der Rahmen hatte wohl mal einen Auffahrunfall und hat daher eine winzige Stauchung im Unterrohr, die man eher fühlt, als sieht und fast nicht fotografieren kann. Wir waren deshalb auch alle der Meinung, das macht nichts. Ein minimal schiefes Gabelbein habe ich später auch noch entdeckt und zurückgebogen, der Rahmen selbst ist völlig gerade.

Und jetzt will ich mal versuchen, ob man hier PN samt Bildern einfach so zitieren kann...

Zuletzt bearbeitet:

Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche

Axel66

Aktives Mitglied
Mitglied seit
28 Juli 2012
Beiträge
1.761
Punkte für Reaktionen
1.175
Wie jetzt? Ist der Rahmen der aus dem Ausgangsbeitrag aber mittlerweile entlackt? Warum das denn?

Ansonsten wünsche ich viel Spaß beim Aufbau.

Gruß,

Axel


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
Ich kenne den Rahmen eigentlich nur entlackt und grundiert, aber den Grund dafür nicht. Das Foto im ersten Beitrag hier hatte ich auch noch nicht gesehen und muss auch nochmal fragen: Ist das wirklich der selbe?

Mein eigentlicher "Job" war aber in diesem Fall erstmal ein anderer, weil eine der Blechhutzen für die Bremszugführung im Oberrohr ein Stück weit plattgedrück war. Weil die Richtung der Hutzen mit den Löchern darunter wenig zu tun hatte und die andere Hutze deutlich unterrostet war, habe ich mich für eine etwas radikalere Operation entschieden und konnte anschließend nicht mehr aufhören...

Anhang anzeigen 205831
Anhang anzeigen 205840 Anhang anzeigen 205841 Anhang anzeigen 205842 Anhang anzeigen 205843 Anhang anzeigen 205844


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
Als nächstes waren Kabelführungen dran, passend zum gewünschten Nabendynamo. Also erstmal eine Speiche um einen Bohrer wickeln, dann die einzelnen Ringe absägen und ihre Enden ausrichten. Die Ringe haben etwa 4,3 mm Innendurchmesser, ein 3,5 mm Koax-Kabel passt also auch nach dem Lackieren noch problemlos durch (und natürlich rosten die Ringe nicht, wenn sich dort mal der Lack durchscheuert). Weil das Kabelloch im Rahmen auf der linken Seite ist und im Durchmesser bereits passt, sind die Führungen natürlich auch links; ein Shimano-Nabendynamo müsste also verkehrtrum eingebaut werden. Die mittlere Führung hat einen Haken für einen Mini-Kabelbinder bekommen, damit auch sicher nichts rutscht oder rausgezogen wird, wenn man mal Zweige o.ä. aufsammelt. Die vorderen/oberen Führungen sind Bremsen und Schutzblechen nicht im Weg (hab ich mit Mafac ausprobiert); wenn der Scheinwerfer wieder am Gepäckträger montiert wird, braucht man die letzten beiden vielleicht gar nicht.
Und, nein - das ist NICHT das originale Voderrad, das stand nur zufällig bei mir rum.

Anhang anzeigen 205849 Anhang anzeigen 205851 Anhang anzeigen 205853 Anhang anzeigen 205854 Anhang anzeigen 205855 Anhang anzeigen 205856 Anhang anzeigen 205857


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
Dabei war mir aufgefallen, dass die Gabel um einige Millimeter verzogen war, vermutlich durch den Unfall, der auch die winzige Stauchung im Unterrohr bewirkt hat.Keine Sorge: Die Werkbank sieht zwar übel aus, ist aber gerade und das Ergebnis war auf einer mit Sicherheit planen Steinplatte identisch. Anschließend habe ich die Gabel von französischen 97 (offiziell 96?) auf die heute üblichen 100 mm aufgeweitet und die Ausfallenden neu ausgerichtet. Das Rad steht jetzt jedenfalls wieder mittig, wobei zwischendurch noch was ganz anderes passiert ist, aber dazu gleich mehr.Der Hinterbau wurde auch noch auf die gewünschten 130 mm gebracht und wieder ausgerichtet.

Anhang anzeigen 205861 Anhang anzeigen 205862 Anhang anzeigen 205864 Anhang anzeigen 205865 Anhang anzeigen 205866 Anhang anzeigen 205867 Anhang anzeigen 205879 Anhang anzeigen 205880 Anhang anzeigen 205881


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
An der verbrutzelten Grundierung der Ausfallenden ahnt man schon was...
Bei meinen eigenen Rädern ärgere ich mich seit Jahren darüber, dass man bei unverchromten Rahmen selbst die beste Lackierung an den Ausfallenden gleich wieder zerquetscht und es dort dann doch immer irgendwann wieder gammelt. Also braucht man einen Streifen 0,5 mm Edelstahlblech, Bohrer, Laubsäge und Silberlotpaste, bei der gemahlenes Lot mit Flussmittel vermischt ist: auftragen, Teile aufeinanderdrücken, heißmachen, fertig.
Interessant finde ich übrigens, dass bei Méral die Federn der Einstellschrauben hinten in den Ausfallenden verschwinden, um den Radstand maximal ausnutzen zu können - und, dass so ein Ausfallende mit minimaler Restwandstärke dennoch hält.

Anhang anzeigen 205870 Anhang anzeigen 205871 Anhang anzeigen 205872 Anhang anzeigen 205873 Anhang anzeigen 205874 Anhang anzeigen 205875 Anhang anzeigen 205876


JUR

Kaufe 180mm Kurbeln
Mitglied seit
9 Mai 2012
Beiträge
16.028
Punkte für Reaktionen
10.544
Sehr fein, die 130mm haste aber hinterher gemacht, oder?:D


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
Lustig finde ich an einem so aufwendigen und schön verarbeiteten Rahmen übrigens das hier: Der Hinterbausteg ist zwar dort, wo er hingehört, aber die Buchse zur Schutzblechbefestigung ist satte 3 mm außermittig.

Anhang anzeigen 205887


JUR

Kaufe 180mm Kurbeln
Mitglied seit
9 Mai 2012
Beiträge
16.028
Punkte für Reaktionen
10.544

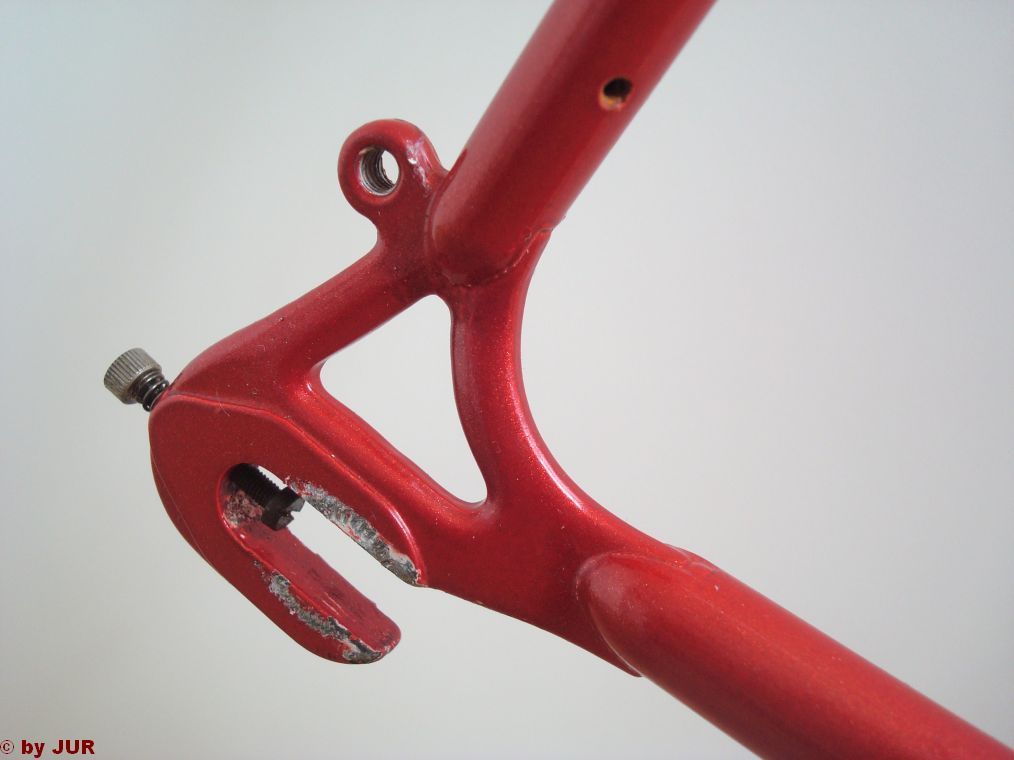

Ich finde ja die Ausfallenden generell sehr kreativ gemacht.
Hier läßt sich die Verschraubung auch komplett rausdrehen mit außen montierter Feder.
Außerdem wurden die Ausfallenden noch nach innen gebogen...
...das bringt reichlich Platz für Reifen und Bleche.


Knobi

Aktives Mitglied
Mitglied seit
2 Mai 2004
Beiträge
4.543
Punkte für Reaktionen
5.207
Renner der Woche
Renner der Woche
Was jetzt kommt, ist so eine Sache. Die Liebhaber und Konservierer des heiligen historischen Materials werden mich spätestens jetzt steinigen wollen, aber ich fand die originalen Ösen zur Befestigung des Gepäckträgers samt Schutzblech mit Schraube und Mutter irgendwie doof, zumal eine außermittig gebohrt und beide schon etwas "ausgenudelt" waren. Also habe ich eine ganze Weile überlegt und mich dann doch entschlossen, sie durch vernünftige, stabile Gewindeösen zu ersetzen, natürlich aus Edelstahl, parallel und gerade. Das Schutzblech bekommt seine eigenen und sollte dort dank der gekröpften Ausfallenden weder dem Träger, noch dem Schaltzug im Weg sein.

Anhang anzeigen 205893 Anhang anzeigen 205894 Anhang anzeigen 205895 Anhang anzeigen 205896 Anhang anzeigen 207429 Anhang anzeigen 207430

Zuletzt bearbeitet:

colnago111

mit Spaß an schönem
Mitglied seit
16 April 2010
Beiträge
1.647
Punkte für Reaktionen
2.839
Sehr geil :daumen:
wenn ich nicht nur soooooooooooooo ungeduldig wäre :confused:
