Lager Ultra Torque Kurbel (Fulcrum) wechseln

[börndout]

Hallo,
habt ihr einen Tipp / Beschreibung für den Wechsel ( De- bzw. Montage) der Kurbellager...OHNE Campaspezialwerkzeug?

Vielen Dank schon mal!



[Thomthom]

Mc Gyver!



[Dangerous Dave]

Was willst du denn genau demontieren?



[MNOT]

Er möchte die Lager wechseln, die auf der Achse sitzen runter machen und Neue drauf. Denke ich mal.
https://www.google.de/search?q=camp..._AUIEigC&biw=962&bih=601#imgrc=h4l0f2uQkj0LWM:

Mehr kann ich leider nicht beitragen. Habe ich noch nicht gemacht.



[Fulcrum Support]



[MNOT]

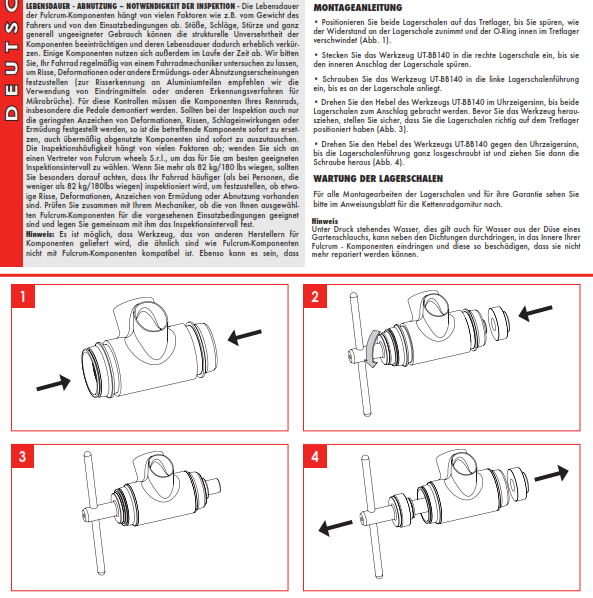

Anhang anzeigen 573424

Aber das zeigt doch nur, wie man die Lagerschalen einpresst und nicht, wie man die eigentlichen Lager von der Achse auswechselt.



[Dangerous Dave]

Wenn es tatsächlich um das Wechseln der Kugellager selbst geht, dann ist ein Abzieher nötig. Ohne geht es nicht.

@MNOT
Dein geposteter Link hilft bei dem Entfernen der Lager auch nicht gerade...



[Dangerous Dave]

Das könnte helfen:
https://www.google.de/search?biw=12......1c.1.64.img..0.1.66...0i24k1.0.3qaxFwlBbRQ



[MNOT]

Wenn es tatsächlich um das Wechseln der Kugellager selbst geht, dann ist ein Abzieher nötig. Ohne geht es nicht.

@MNOT
Dein geposteter Link hilft bei dem Entfernen der Lager auch nicht gerade...

Ne, sollte er auch nicht. Aber die Frage worum es genau geht kam ja von Dir. und darauf sollte das Bild die Antwort sein.



[Dangerous Dave]

Da ich selbst zwei Ultra Torque Kurbeln habe, musste sie mir nicht beantwortet werden.
(Bzw. nur von börndout...)



[Sigi Sommer]

Wichtig sind flache Abzugsnasen und ausreichend Hub. Habe mir einen günstigen Abzieher aus dem Werkzeughandel besorgt für rund 20-25 € - funzt perfekt. Die Lager gehen recht leicht runter, aber ohne Abzieher würde ich es nicht machen. Für die Montage der neuen Lager habe ich einen Aufschläger für Steuersatz genommen, wird nur mit wenig Kraft draufgeschoben, easy.

Mache heute Abend ein Bild und stelle es ein. Bin ein Freund von gutem Werkzeug, aber teure Abzieher von Cyclus oder Campa braucht kein Mensch.

Edit: Preisangabe korrigiert.



[börndout]

Mc Gyver!

..na da hoffe ich aber waren bei deinen über 10.000 Beiträgen qualifiziertere dabei!

Was willst du denn genau demontieren?

Die Lager die auf den Wellen des Kurbelsatzes sitzen.

Er möchte die Lager wechseln, die auf der Achse sitzen runter machen und Neue drauf. Denke ich mal.
https://www.google.de/search?q=camp..._AUIEigC&biw=962&bih=601#imgrc=h4l0f2uQkj0LWM:


Mehr kann ich leider nicht beitragen. Habe ich noch nicht gemacht.

genau!

Wichtig sind flache Abzugsnasen und ausreichend Hub. Habe mir einen günstigen Abzieher aus dem Werkzeughandel besorgt für rund 10-15 € - funzt perfekt. Die Lager gehen recht leicht runter, aber ohne Abzieher würde ich es nicht machen. Für die Montage der neuen Lager habe ich einen Aufschläger für Steuersatz genommen, wird nur mit wenig Kraft draufgeschoben, easy.

Mache heute Abend ein Bild und stelle es ein. Bin ein Freund von gutem Werkzeug, aber teure Abzieher von Cyclus oder Campa braucht kein Mensch.

Danke!



[börndout]

...gibt's denn da unterschiedliche Lager, bzw Größen von Campa zu Fulcrum? Vielleicht wisst ihr ja welche ich für diese Kurbel brauche:

Das sollten doch die richtigen sein...!?
https://www.bike24.de/1.php?content=8;product=59586;menu=1000,4,23



[Sigi Sommer]

Hier die Bilder:

Abzieher mit Lineal zum Größenvergleich und in Aktion. Das Trumm nennt sich Kukko 43-13, hatte ich seinerzeit günstig aus einem Restposten, kostet regulär so um die 40. Nach der ersten Demontage mit sehr wenig Zugkraft reicht imo auch ein günstigerer 2-armiger Abzieher.

Edit: das untere Bild ist gestellt - Sicherungsring vor Demontage natürlich entfernen!!!



[Sigi Sommer]

Montage mit Steuersatzaufschläger: der Einsatz für 1" Gabeln paßt perfekt auf den inneren Lagerring, so dass bei Druck keine Querkraft auf das Lager kommt.



[börndout]

Danke für deine qualifizierte Hilfe!!!



[börndout]

Danke noch mal für die Tipps. Hab es mit einem 2 Arm Abzieher den ich noch hatte hinbekommen....kein Akt....ich musste zwar die Haken unten am Abzieher ein wenig mit dem Schleifstein zurecht schleifen aber dann passte es.

Jetzt muss ich mal schauen wie ich die neuen dann drauf bekomme...einen Steuersatzaufschläger hab ich nicht....aber da werde ich mir schon was zurecht dengeln.
Hatte vorher mal bei einem Händler - der eigentlich viel mit Campa macht - nachgefragt, aber das klang alles nicht sonderlich ahnungsvoll....



[Thomthom]

...ich wollte nur helfen!
