Klappe.... roykoeln, aufbauthread, die nächste

[Gelöschtes Mitglied 88782]

Na der Nikkes hat doch so eine Schelle mal aus Titanblech nachgebaut, das wird man mit ner kleinen Längenzugabe ja wohl noch mal hinbekommen...

Nö, das geht doch nicht und wäre für den Roy doch sicher schon zu viel Leichtbau



[Pananoia]

es gibt übrigens probleme:
sitz- und unterrohr haben 30 mm außendurchmesser.
umwerfer- und schalthebelschelle natürlich nicht

plan wäre, ein 30mm rundmaterial zu besorgen und die schellen passend zu dengeln bzw. durch vorsichtiges anziehen zu formen - ist ja nur jubilee und success

dein rahmen müsste doch auch 30 mm haben, oder?
die bandschelle wäre natürlich eine lösung...

Bei Kettler ist für die Schraube der Schelle eine Delle am Unterrohr:

Dadurch kann man eine normale Schelle für die Schalthebel verwenden.
Nein Du sollst nicht auf den armen Rahmen eindengeln,
Nur mal prüfen ob die Franzosen einen ähnlichen Ansatz hatten.



[Nik S.]

Titan hat damals nicht gehalten, deswegen habe ich die Schelle aus dickerem Alu-Blech gebaut. Leider ist die für einen Durchmesser von 32mm dicken Rohren, sonst hätte man die zuschicken können.



[Nimmerklug]

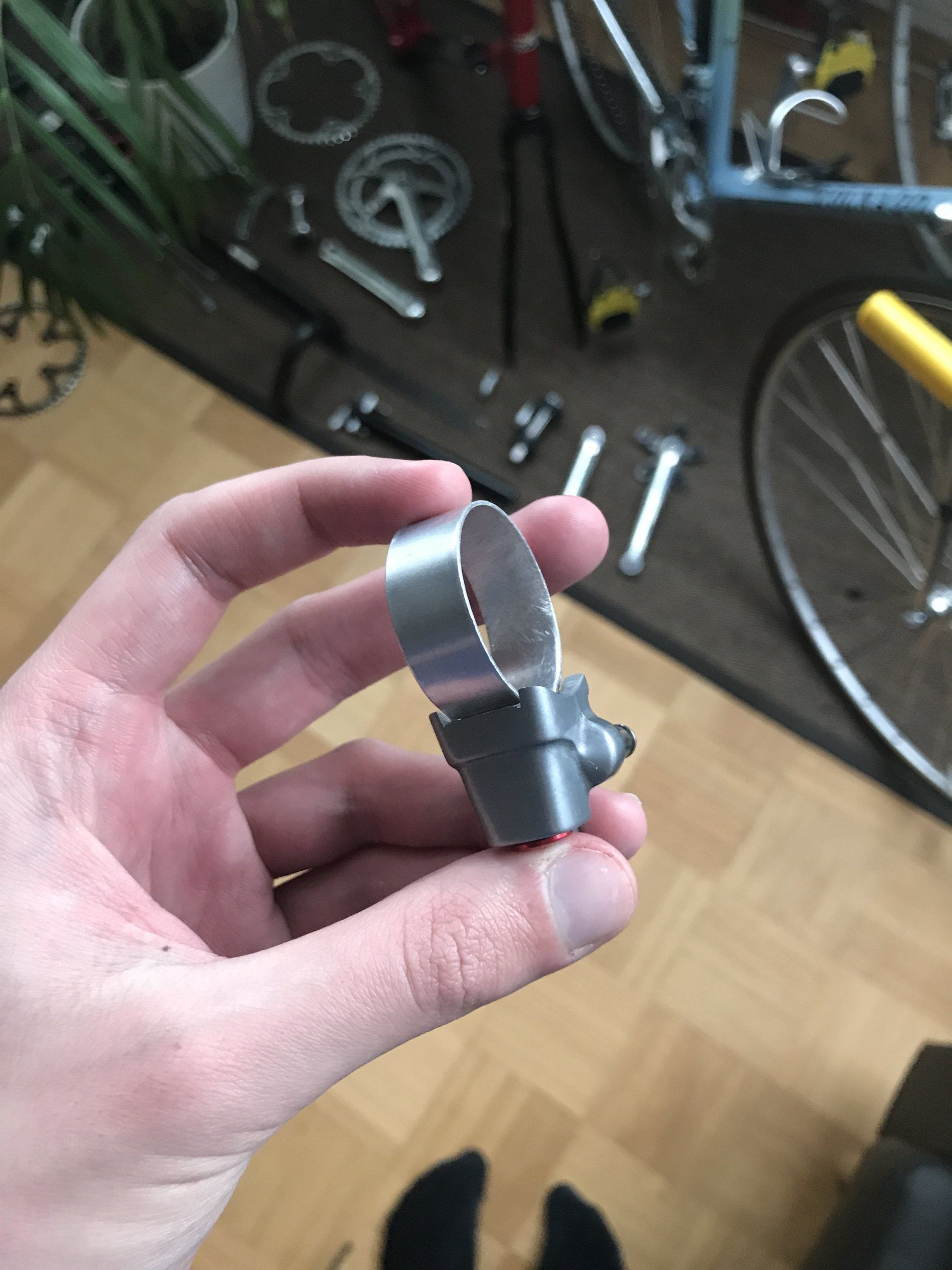

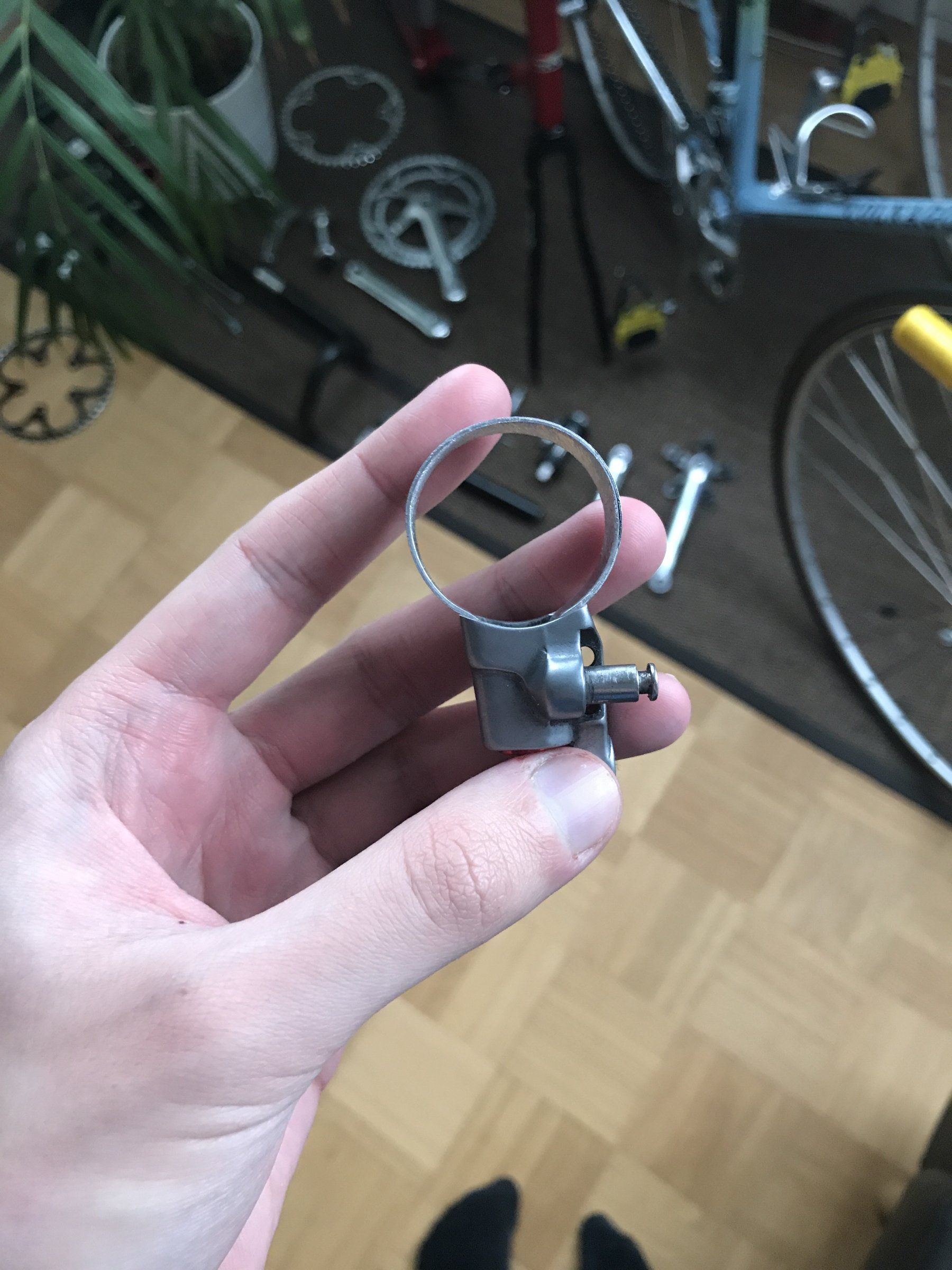

Titan hat damals nicht gehalten, deswegen habe ich die Schelle aus dickerem Alu-Blech gebaut. Leider ist die für einen Durchmesser von 32mm dicken Rohren, sonst hätte man die zuschicken können.
Anhang anzeigen 638830
Anhang anzeigen 638831

Das hat nicht gehalten, weil Du eher Titanfolie verwendet hast soweit ich erinnere... Unterdimensioniert halt.



[Nik S.]

Das hat nicht gehalten, weil Du eher Titanfolie verwendet hast soweit ich erinnere... Unterdimensioniert halt.

Genau. Aber wenn man die Löcher in der Folie hätte sauberer schneiden können und vlt mit einer Verstärkung hätte versehen können, hätte das auch gehalten.



[Nimmerklug]

Genau. Aber wenn man die Löcher in der Folie hätte sauberer schneiden können und vlt mit einer Verstärkung hätte versehen können, hätte das auch gehalten.

Immerhin, jetzt weißt Du was ein eventuelles nächstes Mal wichtig wäre.



[roykoeln]

Bevor ich mich mit den problemen beschäftige - es gibt noch weitere, hier noch zwei detailbilder :



[roykoeln]

bei 30 mm rohrdurchmesser beträgt der umfang 4,2mm mehr als bei 28,6, für den meine beiden schellen gemacht sind.
die schalthebelschelle ist aus stahl, ich vermute, die kann ich hindengeln und den rest mit einer längeren schraube überbrücken.
bei der aluschelle vom umwerfer würde ich feilen und biegen, einmal biegen sollte sie doch verkraften, oder?

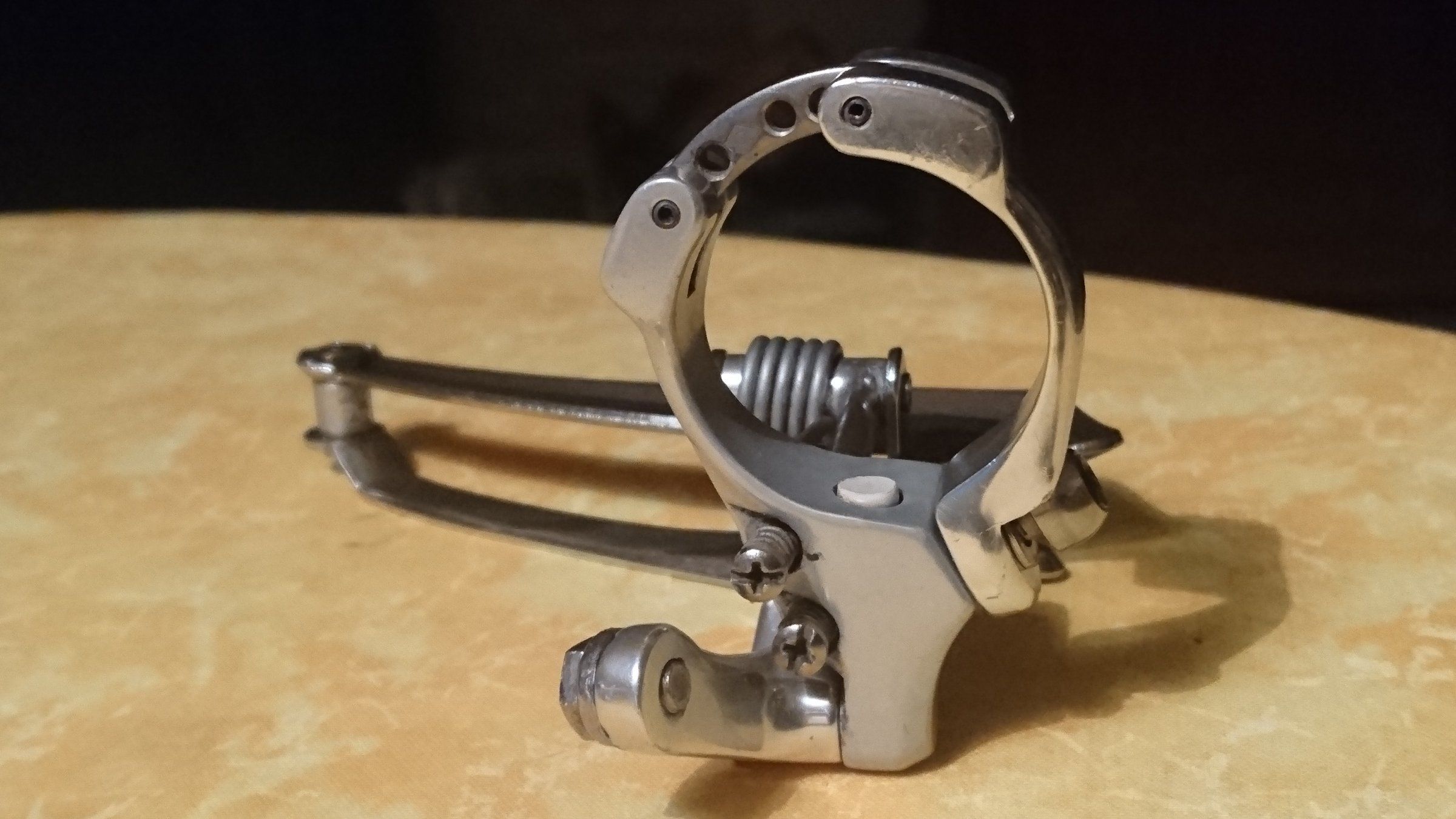

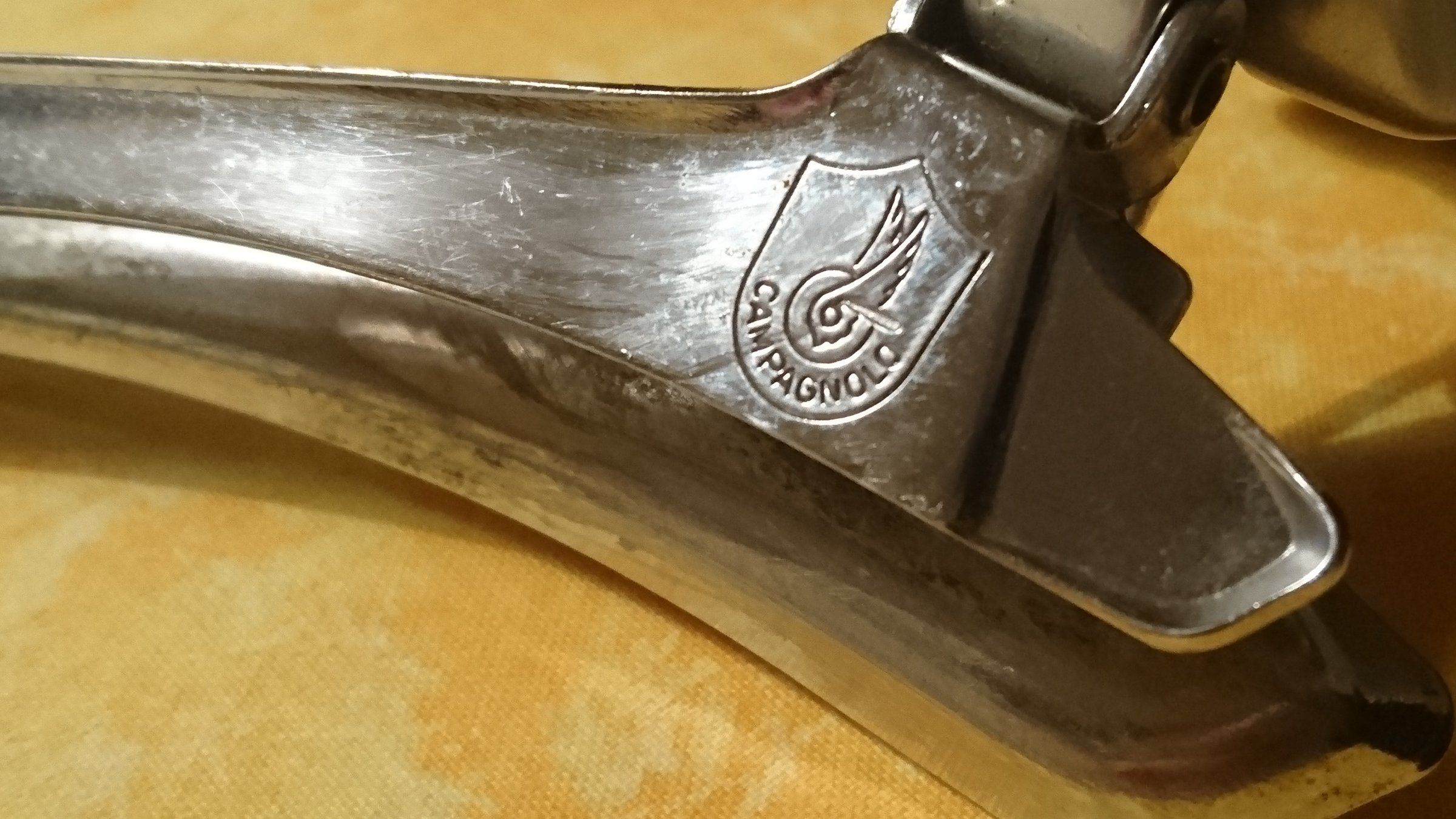

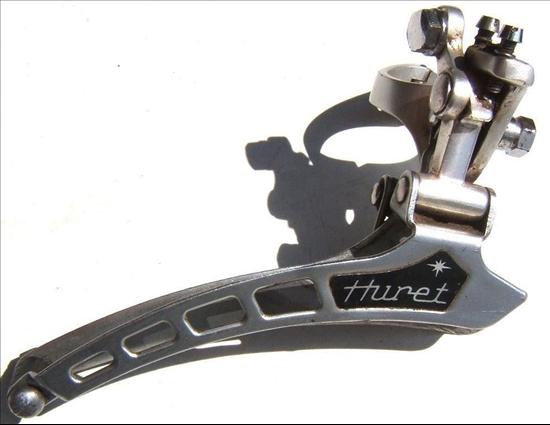

alternative wäre diese, aber zu neu:

den jubilee werfer gab es doch bestimmt nicht für anlöt - befestigung, oder?



[Thomthom]

Der Wein korkt



[Gelöschtes Mitglied 88782]

Bevor ich mich mit den problemen beschäftige - es gibt noch weitere, hier noch zwei detailbilder :
Anhang anzeigen 638898

Anhang anzeigen 638899

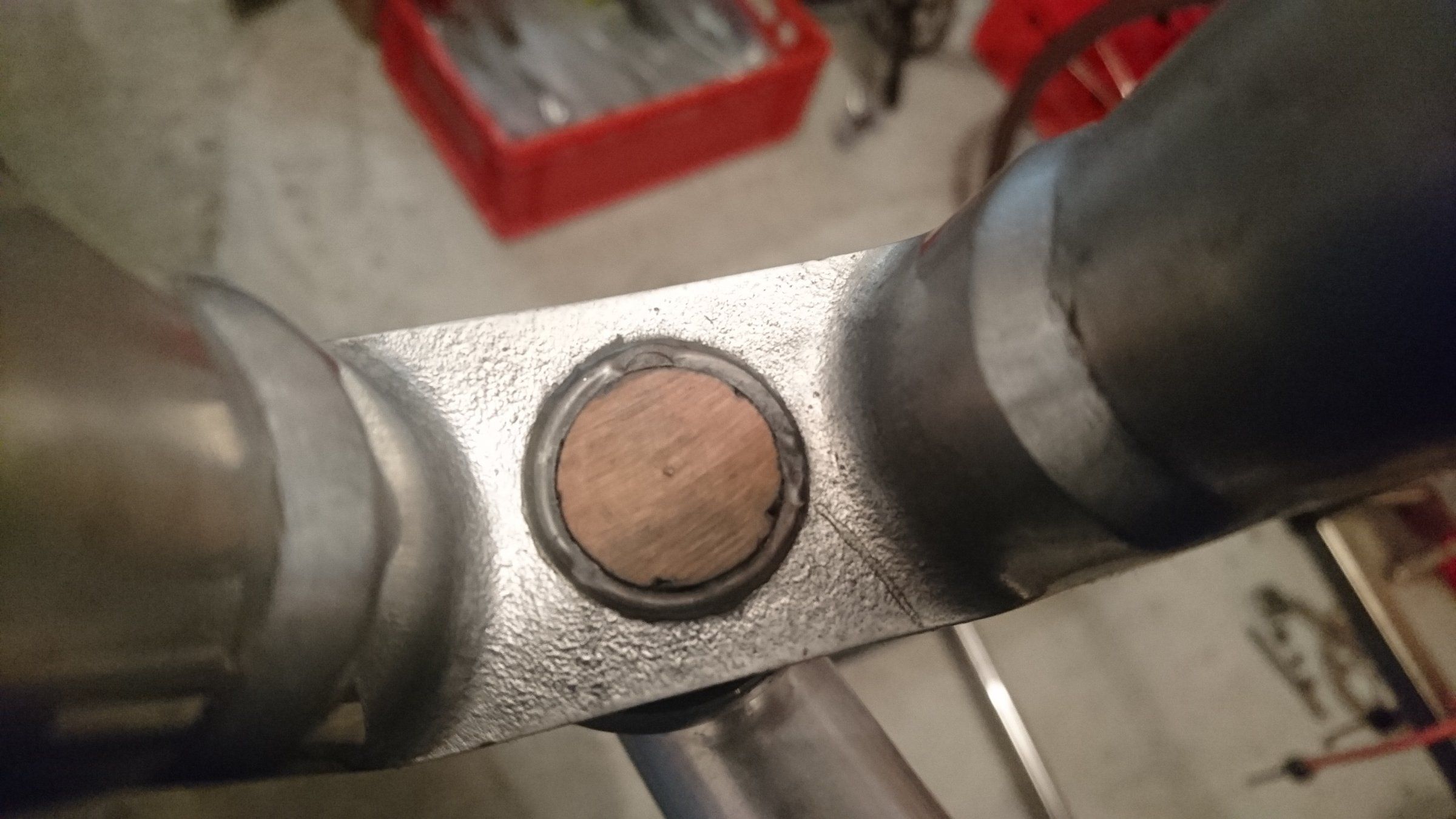

Hmm, was sollen wir hier denn erkennen? Der Holzstopfen ist bei den Franzosen doch relativ normal - kennt man von Peugeot PeIcks Dix und Co. Der Stopfen wird auch ab und an mal als seltenes Ersatzteil angeboten.

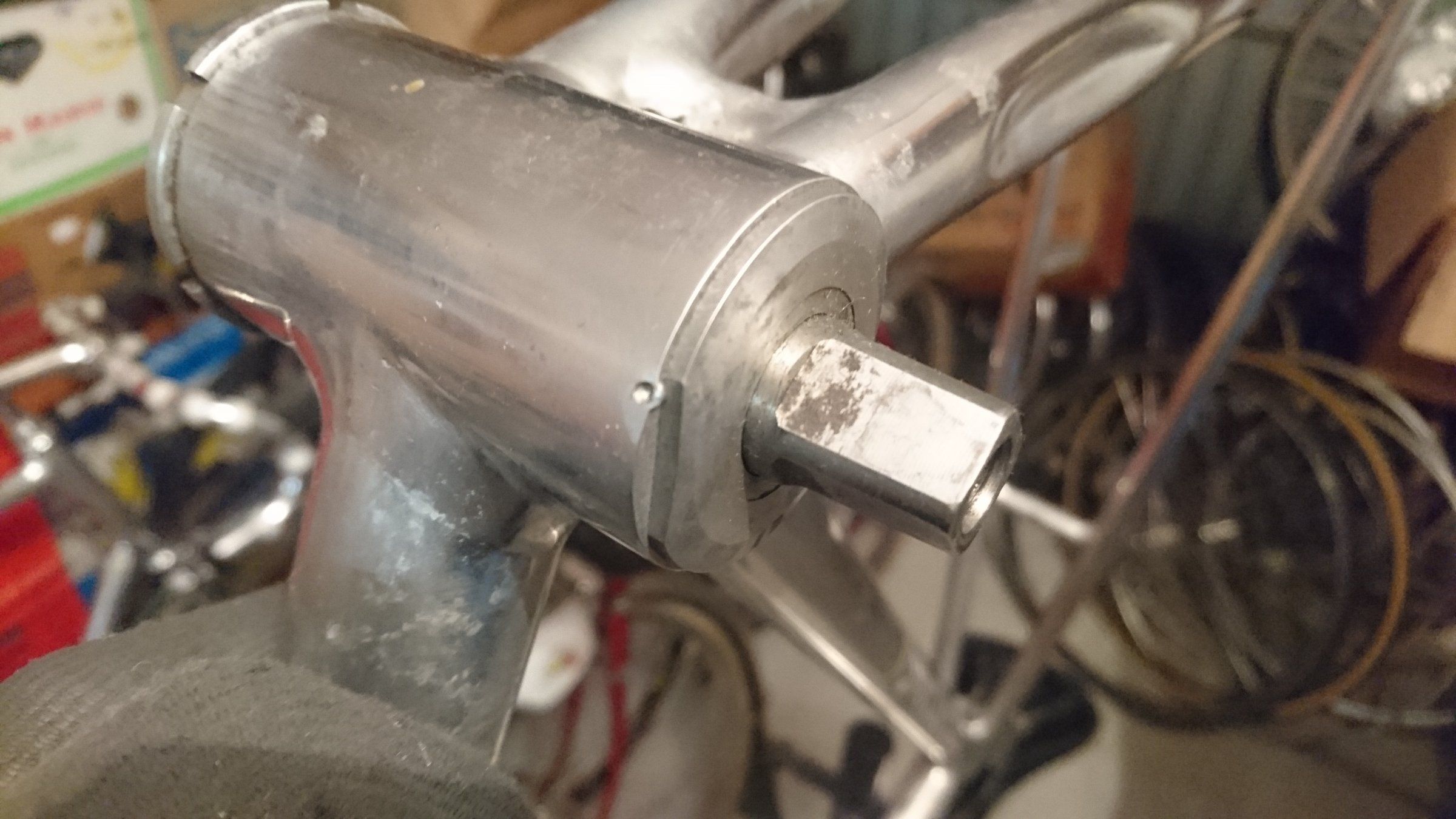

Da am Innenlagergehäuse sehe ich einen Körnerschlag, der das Herausdrehen der rechten Lagerschale verhindern soll. Und ist das da auf der rechten Bildseite nur ein Schatten/ angelaufenes Alu zwischen der Schweißnaht und dem Rohr? Und was ist das für ein Strich auf der anderen Seite?

den jubilee werfer gab es doch bestimmt nicht für anlöt - befestigung, oder?

Doch den Jubilee gab es mWn auch für Anlöt



[Nik S.]

bei 30 mm rohrdurchmesser beträgt der umfang 4,2mm mehr als bei 28,6, für den meine beiden schellen gemacht sind.
die schalthebelschelle ist aus stahl, ich vermute, die knn ich hindengeln und den rest mit einer längeren schraube überbrücken.
bei der aluschelle vom umwerfer würde ich feilen und biegen, einmal biegen sollte sie doch verkraften, oder?
alternative wäre diese, aber zu neu:

den jubilee werfer gab es doch bestimmt nicht für anlöt - befestigung, oder?

Gab es, aber das ist schon fast wie die Suche nach dem heiligen Gral
Bei @LeifMichelsen hatte ich den mal in der Hand, aber der wollte nicht so richtig zu den Standartanlötteilen für Umwerfer passen. Da war der Radius am UW einfach zu groß



[roykoeln]

blöd formuliert von mir, die beiden bilder zeigen keine probleme, sondern eigenarten des ursprünglichen aufbaus.

sonst ist da alles ok, die angelaufenen stellen werde ich noch weiter mit stahlwolle 000 und 0000 bearbeiten.
0000ist fast wie politur, auf spiegelglanz möchte ich den nicht bringen, weil er doch nicht so perfekt wie der sabliere gearbeitet ist.



[roykoeln]

Gab es, aber das ist schon fast wie die Suche nach dem heiligen Gral
Bei @LeifMichelsen hatte ich den mal in der Hand, aber der wollte nicht so richtig zu den Standartanlötteilen für Umwerfer passen. Da war der Radius am UW einfach zu groß

ich würde dann eh eine schelle kaufen und modifizieren - vielleicht eine massiv gearbeitete befeilen...



[Gelöschtes Mitglied 88782]

Hier zwei Alternativen zum Jubilee - zumindest für den Übergang

Ein Challenger in Anlöt-Version für unter € 12,50 zzgl. Versand aus F
https://www.ebay.fr/itm/Derailleur-...822001?hash=item3b26e832b1:g:Dk0AAOSw7p1aqquu

Und hier ein einfacher Huret Umwerfer mit angeblich 31,3 mm Schelle um € 25,11 zzgl Versand aus Exeter, GB

https://www.ebay.fr/itm/VINTAGE-SAC...233942?hash=item3f8569a916:g:p1gAAOSwkRpZoTBn



[erni65]

Bevor ich mich mit den problemen beschäftige - es gibt noch weitere, hier noch zwei detailbilder :
Anhang anzeigen 638898

Anhang anzeigen 638899

Hatte meine RC Gabel und die Ersatzgabel auch...



[roykoeln]

Hier zwei Alternativen zum Jubilee - zumindest für den Übergang

Ein Challenger in Anlöt-Version für unter € 12,50 zzgl. Versand aus F
https://www.ebay.fr/itm/Derailleur-...822001?hash=item3b26e832b1:g:Dk0AAOSw7p1aqquu

Und hier ein einfacher Huret Umwerfer mit angeblich 31,3 mm Schelle um € 25,11 zzgl Versand aus Exeter, GB

https://www.ebay.fr/itm/VINTAGE-SAC...233942?hash=item3f8569a916:g:p1gAAOSwkRpZoTBn

ich sehe schon, ich muß noch mal in den keller, erst mal alle umwerfer ausmessen...



[Winston98]

Bevor ich mich mit den problemen beschäftige - es gibt noch weitere, hier noch zwei detailbilder :
Anhang anzeigen 638898

Anhang anzeigen 638899

Schraubensicherung...?!



[Gelöschtes Mitglied 88782]

Schraubensicherung...?!

Ja, ist doch frantanzösisch und profitiert davon, wenn´s halten soll.



[roykoeln]

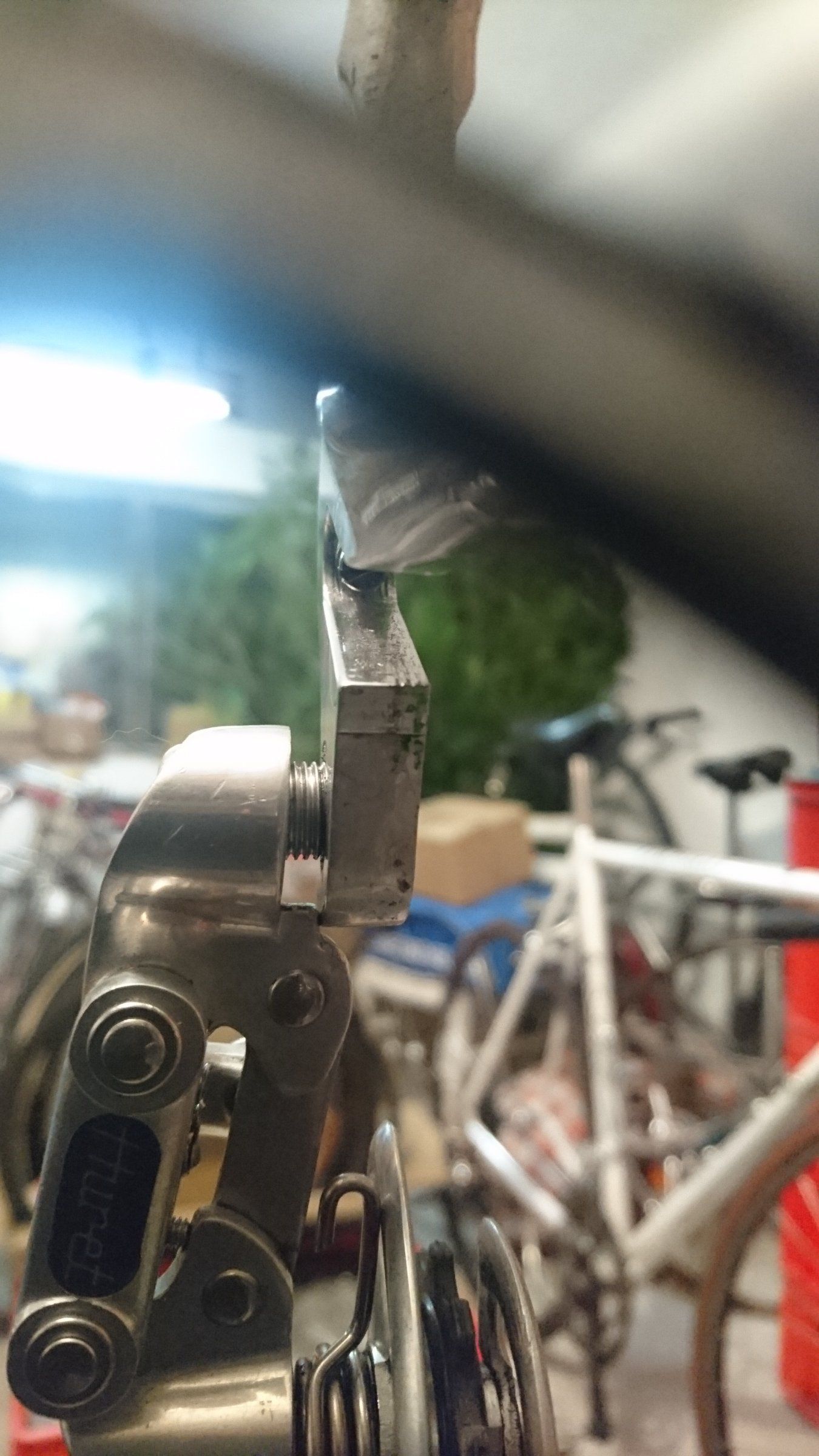

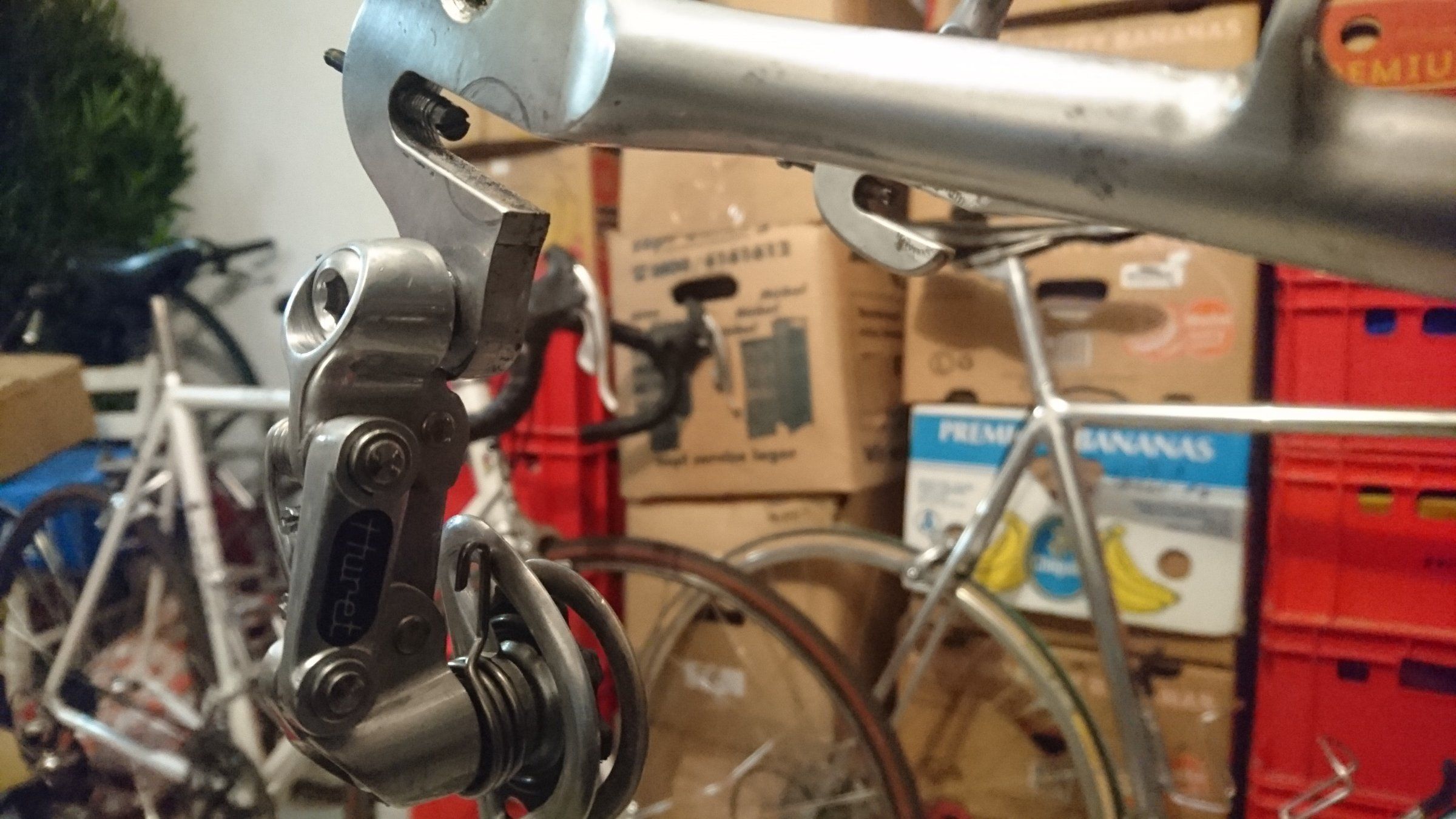

jetzt zum nächsten problem:

brauche ich da einen adaptersatz, oder feile ich einfach die nase am sw weg???



[roykoeln]

meine vorläufige problemlösung:

sonst gerne gesehen, stört bei diesem rad aber...
