kommt halt immer auf das Spiel an. Ob das bei 2 10tel Spiel auch funktioniert wage ich zu bezweifeln.
-
Hallo Gast, wir suchen den Renner der Woche 🚴 - vielleicht hast du ein passendes Rennrad in deiner Garage? Alle Infos
Gabelkonus lässt sich nicht aufschlagen
- Ersteller Lempira
- Erstellt am
kommt halt immer auf das Spiel an. Ob das bei 2 10tel Spiel auch funktioniert wage ich zu bezweifeln.
Anzeige
oops mir ist die gabel .
jimmirain
Aktives Mitglied
Ach Quatsch, bitte mach das ganze doch nicht so kompliziert:
Wo geeignete Werkzeuge gerade nicht zur Hand sind, wird es ja wohl erlaubt sein, die Anbauteile...passend zu machen.
Einfach reinkloppen...das paßt schon irgendwie.
Meßschieber, Tabellen, Fräswerkzeuge...braucht kein Mensch.
Wo früher der gewissenhafte Werkstattmeister mit Meßschieber, Einpreßwerkzeug und Fräser unterwegs war,
tut es heute auch der große Hammer und die Puksäge. Das sieht hinterher sowieso keiner.
Etwas fahrlässig was du da schreibst. Nachher nimmt das noch jemand ernst!
Lempira
Aktives Mitglied
- Registriert
- 2 Juni 2007
- Beiträge
- 4.513
- Reaktionspunkte
- 4.442
Den Tipp hatte ich auch schon bekommen. Problem: Der Campa-Gabelkonus hat einen Gummiring, den ich nicht herunter bekomme, da er wohl an mehreren Punkten fixiert ist. Somit ist erhitzen in dem Fall riskant. Gleichzeitig könnte man die Gabel über Nacht in die Gefriertruhe legen.
Ich habe mir den alten Gabelkonus (STRONGLIGHT Steuersatz) angesehen. Der hat einen Innendurchmesser von 26,4 mm, ist also mindestens 1/10 mm weiter.
Flat Eric
Machen ist wie wollen , nur krasser .
genau so isssess .
Flat Eric
Machen ist wie wollen , nur krasser .
Wenn der Konus aus Stahl ist (gehärtet) und auch die Kugellaufbahn ist , kannst du das vergessen , säg mal Stahl mit HRc 64 , und rund (geom.) ist der dann auch nicht mehr...
Ist der Konus nur eine Auflage für ein Rillenkugellager geht das aber , aber die Dinger sind doch von Haus aus geschlitzt .
Flat Eric
Machen ist wie wollen , nur krasser .
Jo , die Tabelle hatte ich gesucht , Chaos pur , die spinnen die Römer...
Flat Eric
Machen ist wie wollen , nur krasser .
Bis eine Bohrung von ca. 25mm sich 2/10. mm ausdehnt brauchst du keinen Fön sondern einen Autogenschweissbrenner und bestimmt 800 Grad , wenn man solche Vorschläge hier liest beweist das nur , das man eben doch einen Messschieber und Fachwissen braucht.
Zuletzt bearbeitet:
Lempira
Aktives Mitglied
- Registriert
- 2 Juni 2007
- Beiträge
- 4.513
- Reaktionspunkte
- 4.442
Der Tabelle nach würde das Maß von 26,5 mm bei mir Sinn ergeben, da ich hier einen älteren Italo-Rahmen habe. Das Gewinde des Steuersatzes passt ansonsten.
Demnach muss ich den Gabelsitz wohl nachfräsen. Wofür ich wieder das passende Werkzeug bräuchte ...
G
Gelöschtes Mitglied 89324
Deshalb stehen da smileys. Diese bitte mitlesen !
Was ich schreibe, ist irgendwie immer fahrlässig.
Dafür ist meine Kommasetzung allerdings ganz ok.
kokomiko2
Low Budgetier
- Registriert
- 5 Februar 2013
- Beiträge
- 6.474
- Reaktionspunkte
- 14.981
Und isser so vermackt, dass da nix geht mit mehr Kugeln ? Gib der (einfachsten) Lösung eine Chance !
Im Grunde hast Du Dir die Antwort zwei mal selbst gegeben und ist auch das wirklich Nächstliegendste. Vermutlich hat noch nie jemand diesen Gabelkopf bearbeitet. Das kommt selbst bei vormals montierten Rahmen und Gabeln häufiger vor.
Wenn Du das Werkzeug nicht hast, laß es machen. Und am besten auch gleich den Konus aufschlagen.
Die Reaktion von @z1000 kann ich nur all zu gut nachvollziehen.
G
Gelöschtes Mitglied 89324
"Passendes Werkzeug" braucht man immer. Fehlt dieses Werkzeug und die Kenntnisse, es zu bedienen ---->
Finger weg, sonst Rechnung später doppelt! Vorsicht auch mit Fräswerkzeugen. "Dransägen" geht später nicht mehr.
Die Sache mit dem "26,5 - Maß" halte ich hier für Quatsch: Es ist ein Rahmen aus den 90ern. Der ist nicht "älter", sondern gemessen an dem, was wir hier sonst haben, eher neu.
Es handelt sich um ein ganz popeliges 26,4-Maß mit den bei Italienern üblichen Fertigungstoleranzen. Für einen einigermaßen guten Mechaniker bedeutet das 5 Minuten Arbeit. Einfach dem Vorschlag von @lagaffe folgen. Den Steuersatz-Konus auch in Ruhe lassen. Das Problem wird dadurch nicht beseitigt - sondern auf später verschoben.
cycliste17
Aktives Mitglied
- Registriert
- 11 November 2013
- Beiträge
- 5.154
- Reaktionspunkte
- 2.891
Musste fast lachen als ich las, dass der Unterschied nur 0,1mm ist. Sowas war ständig der Fall bei mir. Mit einer runden Schlüsselfeile die Beschichtung abgemacht, und schon war der Ring leicht schwergängig drauf. Wenn man eine Übermaßpassung mit Temperaturerhöhung verbindet, kann es sein, dass man den Ring später fast nicht mehr herunterbekommt. Erwärmen bringt nicht viel weil sich beide Bauteile erwärmen und ausdehnen.
Schlitz sägen ist auch eine Möglichkeit. Bei manchen Alu-Ringen hatte ich dann aber manchmal knacksen im Steuerrohr.
Schlitz sägen ist auch eine Möglichkeit. Bei manchen Alu-Ringen hatte ich dann aber manchmal knacksen im Steuerrohr.
G
Gelöschtes Mitglied 92331
Im bekannten, italienischen Werkzeugkoffer sind doch extra dafür Kalibrierwerkzeuge treffend mit 'passa' und 'non-passa' gekennzeichnet.
Ohne Zugriff auf den Koffer sollte man nicht an so einem Rahmen arbeiten.
Ohne Zugriff auf den Koffer sollte man nicht an so einem Rahmen arbeiten.
Lempira
Aktives Mitglied
- Registriert
- 2 Juni 2007
- Beiträge
- 4.513
- Reaktionspunkte
- 4.442
Und was würde der gute Mechaniker in diesen 5 min tun, um das Problem zu lösen? Den Konus verändert er demnach also nicht.
Lempira
Aktives Mitglied
- Registriert
- 2 Juni 2007
- Beiträge
- 4.513
- Reaktionspunkte
- 4.442
Der alte Konus ist in der Tat verschlissen. Keine Chance.
Der fräst den Konussitz plan und auf das passende Maß von 26,4mm, wenn es das nicht hat. Zudem schlägt der Dir den Konus mit dem dazu gehörenden Werkzeug auf. Irgendwie glaube ich auch nicht, dass die 26,3mm richtig gemessen sind. Ein leichtes Untermaß ist prinzipiell eher nicht problematisch.
Sesselpupser
Langsam......aber stetig :)
Wenn ich bis hier alles richtig verfolgt habe, besteht das Problem an zwei Stellen:
- Gabelkonussitz am Schaft zu dick: 26,50 mm

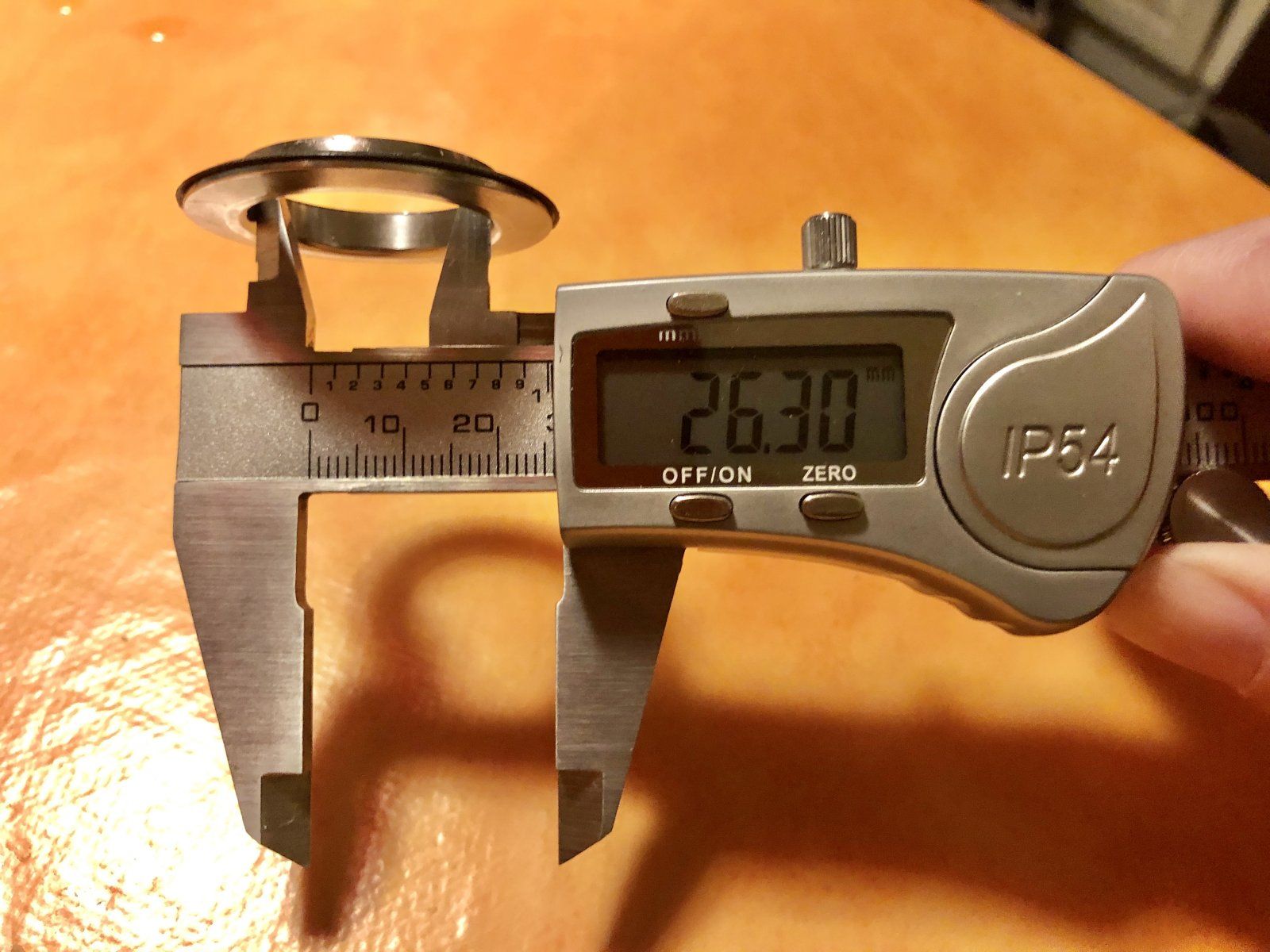

- Konusring innen zu schmal: 26,30 mm
Die technisch richtigen Maße wären:
- Gabel-Konussitz: 26,43 - 26,49 mm
- Konusring: 26,40 mm
Der gute Mechaniker müsste mit entsprechend tauglichem(!) Werkzeug
- den Gabel-Konussitz auf ca. 26,45 mm reduzieren und
- den Konusring auf 26,40 mm erweitern.
Dann hätten Sitz und Ring die technisch korrekten Maße und würden zusammenpassen.
Fleißaufgabe:
Finde einen Fahrradschrauber alter Schule, der für beide Arbeiten die entsprechenden Fräßwerkzeuge hat, diese maßhaltig einstellen kann und zu bedienen weiß.
Das "hemdsärmelige" Ich feile da selbst etwas rum kann bestenfalls schiefgehen.....
Lempira
Aktives Mitglied
- Registriert
- 2 Juni 2007
- Beiträge
- 4.513
- Reaktionspunkte
- 4.442
Hallo Leute!
Ich möchte mich herzlich für eure Beteiligung bedanken. Das hat mir geholfen.
Leider wohne ich hier auf dem Lande und daher ist das Angebot an fähigen Rad-Mechanikern überschaubar. Ich habe mir als Ziel gesetzt, weitgehend autark zu sein. Also habe ich mir das Cyclus Tools Planfräswerkzeug bestellt.
Ich werde hier berichten.
Grüße, Dirk
Ich möchte mich herzlich für eure Beteiligung bedanken. Das hat mir geholfen.
Leider wohne ich hier auf dem Lande und daher ist das Angebot an fähigen Rad-Mechanikern überschaubar. Ich habe mir als Ziel gesetzt, weitgehend autark zu sein. Also habe ich mir das Cyclus Tools Planfräswerkzeug bestellt.
Ich werde hier berichten.
Grüße, Dirk
Meinst Du das hier?
https://www.rosebikes.de/cyclus-tools-planfraswerkzeug-fur-tretlagergehause-22910
Falls ja, dann wird das Dein Problem nicht lösen können.
https://www.rosebikes.de/cyclus-tools-planfraswerkzeug-fur-tretlagergehause-22910
Falls ja, dann wird das Dein Problem nicht lösen können.
