Gabelkonus lässt sich nicht aufschlagen

[Lempira]

Hallo Leute!

Ich habe hier einen Fausto Coppi Stahlrahmen (1" Gabelschaft) aus den 90ern, den ich aufbauen möchte. Habe mir dazu einen Campagnolo Record Steuersatz besorgt. Die Lagerschalen habe ich schon eingepresst. So weit, so gut.

Allerdings bekomme ich den Gabelkonus nicht montiert. Habe mir dazu sogar ein spezielles Aufschlagwerzeug besorgt. So viel Gewalt mithilfe eines Hammers kann doch nicht normal sein.

Was mache ich falsch? Muss der Gabelsitz evtl. neu gefräst werden?

Grüße, Dirk



[seto]

Hast du den Konus am Steuerrohr gemessen? Ich gehe davon aus, dass dieser 27,00 mm ist in der Konusring 26,4 mm hat. Also einen passenden Konusring besorgen.



[Lempira]

Hast du den Konus am Steuerrohr gemessen? Ich gehe davon aus, dass dieser 27,00 mm ist in der Konusring 26,4 mm hat. Also einen passenden Konusring besorgen.

Der Steuersatz hat einen Gabelkonus von 26,4 mm laut Datenblatt. Am Schaft unten messe ich 26,5 mm.



[seto]

Was so 1 mikrom ausmacht, schade.



[sickgirl]

Was so 1 mikrom ausmacht, schade.

0,1 mm ist aber deutlich mehr wie ein mikrom.



[Flat Eric]

0,1 mm ist aber deutlich mehr wie ein mikrom.

Gut du ...
Und 1/10mm Übermass ist viel zu viel , wenn man da den Konus draufprügelt reisst der auf und ist Schrott .



[sickgirl]

Gut du ...
Und 1/10mm Übermass ist viel zu viel , wenn man da den Konus draufprügelt reisst der auf und ist Schrott .

mir schon klar, ich weiß was eine Passung ist und was die Nachkommastellen bedeuten



[Lempira]

Gut du ...
Und 1/10mm Übermass ist viel zu viel , wenn man da den Konus draufprügelt reisst der auf und ist Schrott .

Was schlägst du also vor?

Der Gabelschaft hat weiter oben hat ein Maß von 25,5. Die untersten 4 mm liegen dann bei besagten 26,5 mm (beides gemessen mit einem digitalen Messschieber). Der alte Gabelkonus saß auch sehr stramm auf. Der ging nicht gerade leicht herunter.

Sind das normale Werte für eine 1 Zoll Gabel?



[Flat Eric]

Was schlägst du also vor?

Der Gabelschaft hat weiter oben hat ein Maß von 25,5. Die untersten 4 mm liegen dann bei besagten 26,5 mm (beides gemessen mit einem digitalen Messschieber). Der alte Gabelkonus saß auch sehr stramm auf. Der ging nicht gerade leicht herunter.

Sind das normale Werte für eine 1 Zoll Gabel?

Normal ist da leider nix bei der platten Annahme 1 Zoll Gabel.
Steuersatzmaße sind ein Grauen an sich.
-ich würde in einer grösseren Drehmaschine den Sitz abdrehen ( knifflige Arbeit aber geht , schon gemacht )
-oder einen Konus aufschleifen (lassen)
-Sitz fräsen mit dem spez, Fräswerkzeug geht auch .
-Es gab sogar Steuersätze mit 26,5 mm innen , mit ital. Gewinde , nur woher heute .
-Ein guter Handwerker kann auch mit einer Schlüsselfeile mit Gefühl rundum den Sitz verkleinern bis der Konus fast drauffällt und den dann mit Loctite hochfest aufsetzen , die Gabel trocken einsetzen und aushärten lassen , das (musste) ich auch schon praktizieren , das hält einwandfrei.



[sickgirl]

Statt der Gabel abdrehen würde ich den Konus innen aus Schmiergeln.



[Lempira]

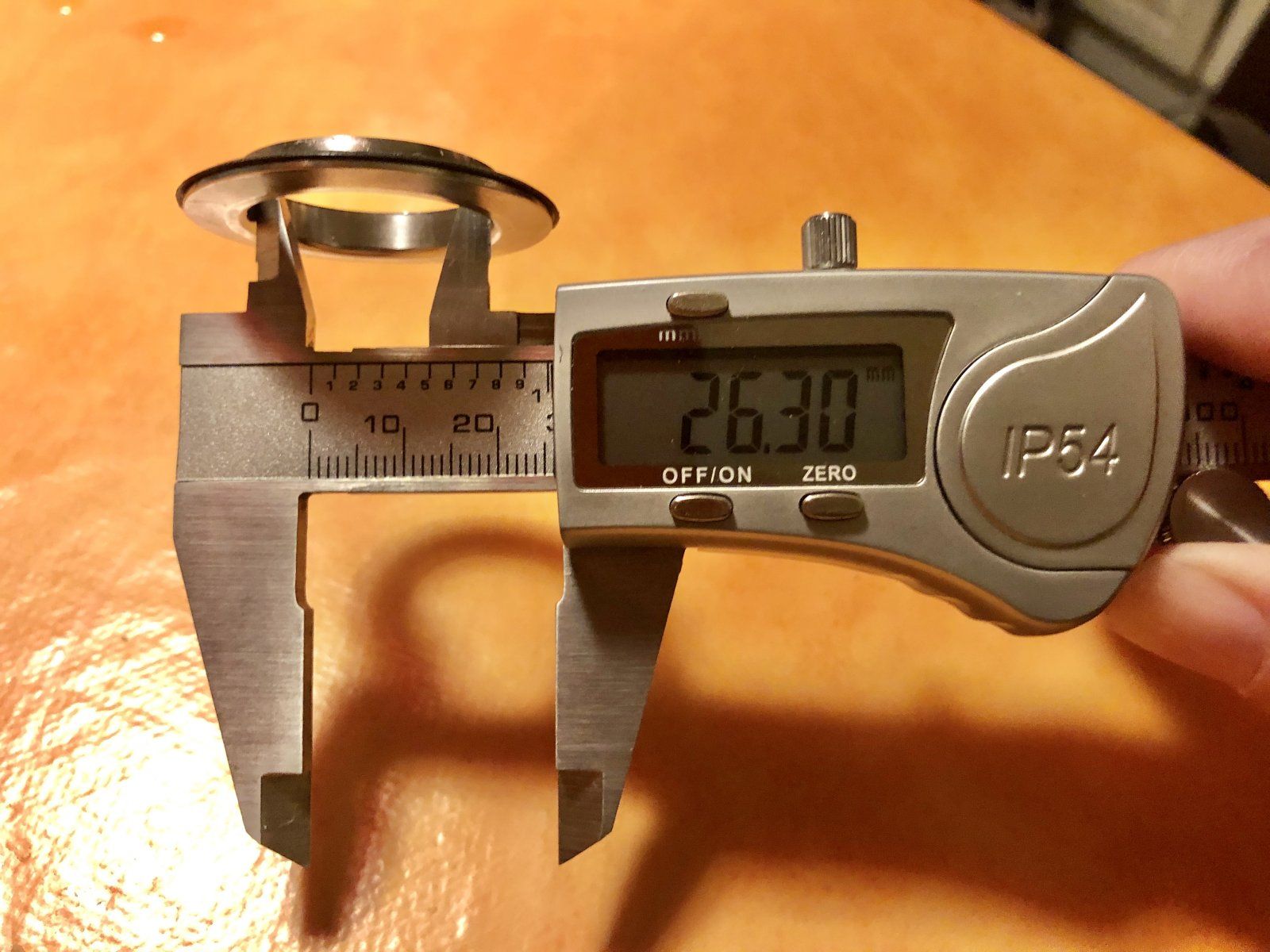

Das messe ich als Innendurchmesser des Campa-Gabelkonus:

Also habe ich eine Differenz von 2/10 mm. Kein Wunder, dass der nicht passt, oder?



[Sorgenbrecher]

Allerdings bekomme ich den Gabelkonus nicht montiert

Schlitz rein und fertig. Bei 0,2 mm Differenz käme aber sogar ich ins Grübeln.



[Lempira]

Das ist der Steuersatz, den ich habe:

<https://www.bike-components.de/de/C...ersatz-p426/Silber-EC30-25-4-EC30-26-o305291/>

Gibt es den in verschiedenen Maßen?



[jimmirain]

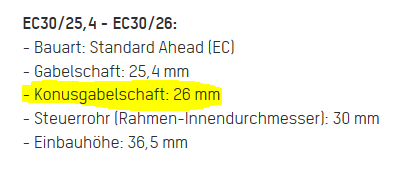

da steht aber auch Gabelkonus 26mm:

da hilft meines Erachtens am besten der Vorschlag von Sickgirl:

Statt der Gabel abdrehen würde ich den Konus innen aus Schmiergeln.



[kokomiko2]

Es gibt doch die "Nur-Kugeln"-Montage, mit ca. 3 Kugeln mehr gegenüber Käfig. Viele haben damit bei gepitteten Konen wunderbare Ergebnisse erzielt, ich auch !

Ich beziehe mich darauf, dass der alte Konus ja wohl noch da ist ?! Oder isser Schrott nach Entfernen ?



[Don Vito Campagnolo]

Schlitz rein und fertig.

Aber doch nicht bei einem klassischen Kugellager - das kann man machen, wenn man ein modernes Industrielager einlegt.



[Gelöschtes Mitglied 89324]

Aber doch nicht bei einem klassischen Kugellager - das kann man machen, wenn man ein modernes Industrielager einlegt.

Ach Quatsch, bitte mach das ganze doch nicht so kompliziert:
Wo geeignete Werkzeuge gerade nicht zur Hand sind, wird es ja wohl erlaubt sein, die Anbauteile...passend zu machen.
Einfach reinkloppen...das paßt schon irgendwie.
Meßschieber, Tabellen, Fräswerkzeuge...braucht kein Mensch.
Wo früher der gewissenhafte Werkstattmeister mit Meßschieber, Einpreßwerkzeug und Fräser unterwegs war,
tut es heute auch der große Hammer und die Puksäge. Das sieht hinterher sowieso keiner.



[a x e l]

Hallo Leute!

Ich habe hier einen Fausto Coppi Stahlrahmen (1" Gabelschaft) aus den 90ern, den ich aufbauen möchte. Habe mir dazu einen Campagnolo Record Steuersatz besorgt. Die Lagerschalen habe ich schon eingepresst. So weit, so gut.

Allerdings bekomme ich den Gabelkonus nicht montiert. Habe mir dazu sogar ein spezielles Aufschlagwerzeug besorgt. So viel Gewalt mithilfe eines Hammers kann doch nicht normal sein.

Was mache ich falsch? Muss der Gabelsitz evtl. neu gefräst werden?

Grüße, Dirk

https://www.sheldonbrown.com/headsets.html
Alter italienischer Rahmen, scroll mal runter bis zur Tabelle "Threaded Headsets/Steerers "

Ich würde schauen, dass du den Gabelkonus angepasst bekommst. Hast du geschaut, ob das Gewinde passt?



[Gelöschtes Mitglied 67006]

Sehe ich auch so!

Aber doch nicht bei einem klassischen Kugellager - das kann man machen, wenn man ein modernes Industrielager einlegt.



[wollebike]

Ich hatte im Sommer das gleiche Problem, hab den Konus mit dem Heißluftföhn erhitzt dann ist fast von alleine drauf gerutscht
