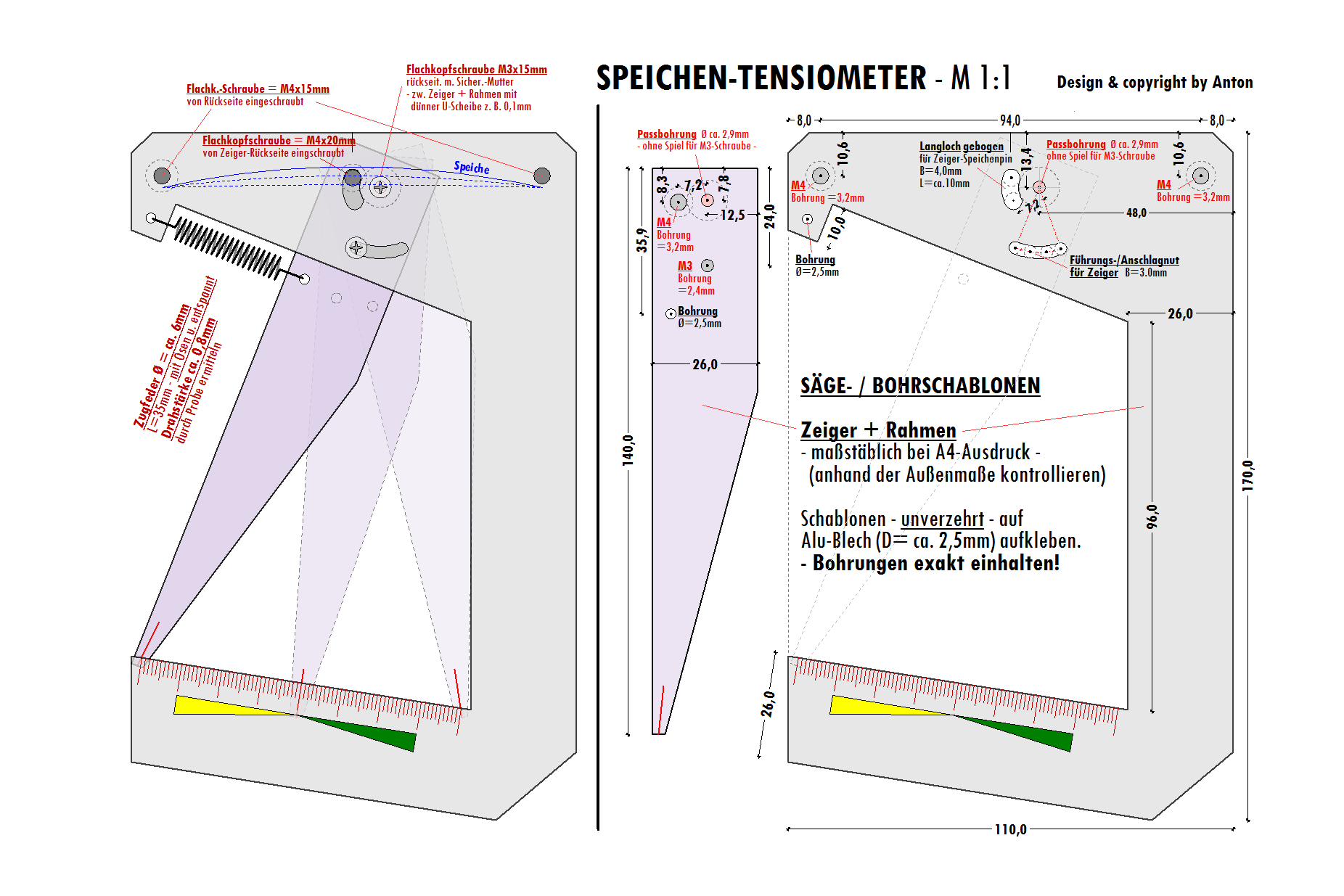

Immer noch Winter und sehr nass bei uns in der Wesermarsch. - Aus Langeweile habe ich am Wochenende mittels CAD ein Speichen-Tensiometer entworfen. Der Plan dürfte für Hobby-Laufradbauer weitgehend selbsterklärend sein.
Für den Nachbau bitte die Säge- und Bohrschablonen im unten - unter Anhänge - beigefügten PDf-Plan verwenden. Bei DIN-A4-Ausdruck sollte dieser exakt maßstäblich (1:1) sein (bitte anhand der Außenmaße kontrollieren und ggf. Druckeinstellungen anpassen).
Für Rahmen und Zeiger dürfte Alu D= ca. 2.5mm ausreichen. Die Bohrungen sind bei unverzehrt aufgeklebten Schablonen exakt nach Vorgabe herzustellen. - Dazu bitte Körner und Ständerbohrmaschine verwenden.
Wichtige Hinweise
- Die mit M4 gekennzeichneten Bohrungen (1x Zeiger, 2x Rahmen) sind zur Aufnahme der Speichen-Pins mit M4-Gewinde zu versehen. Die Vorbohrung beträgt hierfür 3.2mm. Die Pins (= M4-Flachkopfschrauben) sind jeweils von der Rückseite bis zum Anschlag fest einzuschrauben.
- Die Drehpunkt-Bohrung für Zeiger und Rahmen ist jeweils nur 2.9mm vorzubohren. Die dafür zu verwendende M3-Flachkopfschraube (rückseitig mit Sicherungsmutter) darf kein Spiel aufweisen. Zur geschmeidigen Funktion ist zwischen Zeiger und Rahmen eine dünne U-Scheibe einzulegen.
- Wäre schön, wenn einer den Nachbau realisiert und hier mit kleiner Fotodokumentaton präsentiert. - Bin gespannt, ob meine Theorie durch die Praxis bestätigt wird!
Plan aktualisiert am 10.03.2017
Für den Nachbau bitte die Säge- und Bohrschablonen im unten - unter Anhänge - beigefügten PDf-Plan verwenden. Bei DIN-A4-Ausdruck sollte dieser exakt maßstäblich (1:1) sein (bitte anhand der Außenmaße kontrollieren und ggf. Druckeinstellungen anpassen).
Für Rahmen und Zeiger dürfte Alu D= ca. 2.5mm ausreichen. Die Bohrungen sind bei unverzehrt aufgeklebten Schablonen exakt nach Vorgabe herzustellen. - Dazu bitte Körner und Ständerbohrmaschine verwenden.
Wichtige Hinweise
- Die mit M4 gekennzeichneten Bohrungen (1x Zeiger, 2x Rahmen) sind zur Aufnahme der Speichen-Pins mit M4-Gewinde zu versehen. Die Vorbohrung beträgt hierfür 3.2mm. Die Pins (= M4-Flachkopfschrauben) sind jeweils von der Rückseite bis zum Anschlag fest einzuschrauben.
- Die Drehpunkt-Bohrung für Zeiger und Rahmen ist jeweils nur 2.9mm vorzubohren. Die dafür zu verwendende M3-Flachkopfschraube (rückseitig mit Sicherungsmutter) darf kein Spiel aufweisen. Zur geschmeidigen Funktion ist zwischen Zeiger und Rahmen eine dünne U-Scheibe einzulegen.
- Wäre schön, wenn einer den Nachbau realisiert und hier mit kleiner Fotodokumentaton präsentiert. - Bin gespannt, ob meine Theorie durch die Praxis bestätigt wird!
Plan aktualisiert am 10.03.2017
