Steuersatzkappe sitzt nicht richtig

[StephanW]

Hallo zusammen,

ich habe ein Problem das die Steuersatzkappe nicht liegt auf dem oberen Lager bzw. der Abstad zur Oberkante Steuerrohr nicht gleichmäßig ist.

Wenn ich den Gabelschaft mit dem unteren Lager ein Stück weit ablasse meine ich sitzt die Kappe besser. Wäre eine nicht parallele Ausrichtung der beiden Koni eine Ursache?

Viele Grüße
Stephan



[norman68]

Den Zentrierring der auf das obere Lager kommt hast du verbaut?



[G.Fahr]

Liegt das obere Lager korrekt im Lagersitz?



[StephanW]

Den Zentrierring der auf das obere Lager kommt hast du verbaut?

Ja, der Zentrierring ist verbaut.

Viele Grüße
Stephan



[StephanW]

Liegt das obere Lager korrekt im Lagersitz?

Ja, das Lager liegt sauber im Sitz.

Viele Grüße
Stephan



[norman68]

Expander oder Kralle schräg eingezogen? Wie schaut der A-Head Deckel aus?



[StephanW]

Expander oder Kralle schräg eingezogen? Wie schaut der A-Head Deckel aus?

Der Expander sitzt im Gabelschaft fest und wird da auch geklemmt. Der sollte sich doch nicht schräg einziehen....?

Viele Grüße
Stephan



[StephanW]

Der Ahead Deckel ist original von Specialized.

Viele Grüße
Stephan



[prince67]

Wenn du nur das Lager oben reinlegst, liegt das dann richtig drin, also nicht so schräg?



[StephanW]

Wenn du nur das Lager oben reinlegst, liegt das dann richtig drin, also nicht so schräg?

Ja das lässt sich sauber einlegen. Erst wenn ich die Gabel mit dem unteren Lager in die untere Lageraufnahme schiebe verändert sich die Ausrichtung der oberen Abdeckkappe.

Viele Grüße
Stephan



[norman68]

Hast du es schon mal mit andern Spacer probiert die du anstatt der zwei Carbon Spacer verbaust? Vielleicht sind die je nicht Parallel gesägt



[StephanW]

Hast du es schon mal mit andern Spacer probiert die du anstatt der zwei Carbon Spacer verbaust? Vielleicht sind die je nicht Parallel gesägt

Das werde ich noch mal probieren.


Viele Grüße
Stepan



[G.Fahr]

Ist der untere Lagersitz denn maßhaltig und liegt das Lager dort sauber an? Oder ist das schon für sich allein schief?



[StephanW]

Ist der untere Lagersitz denn maßhaltig und liegt das Lager dort sauber an? Oder ist das schon für sich allein schief?

Das kann ich nur optisch beurteilen und ich denke ja die Gabel sitzt sauber mit gleichmäßigen Abstand zur Unterkante Steuerrohr.

Viele Grüße
Stephan



[norman68]

...

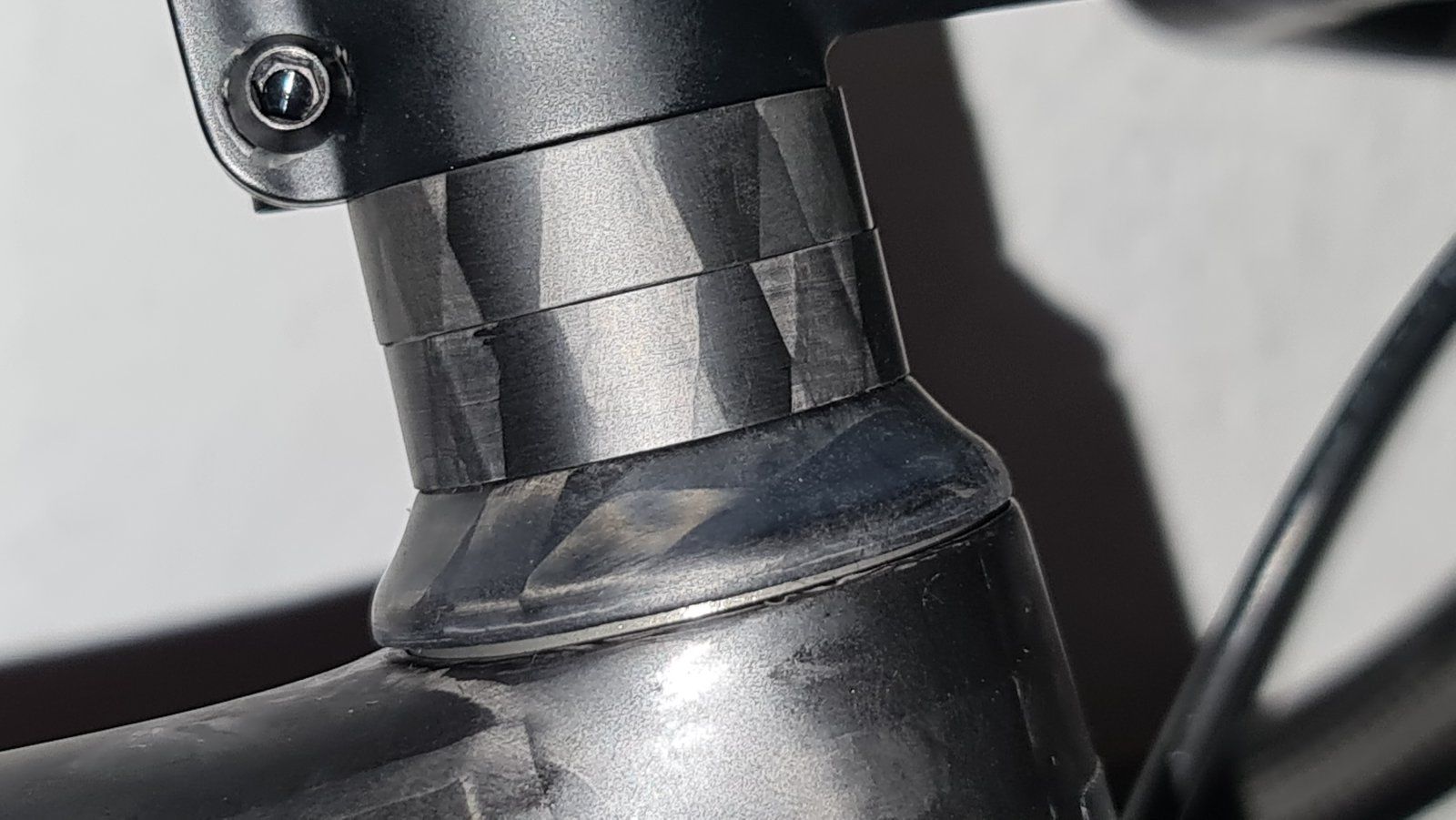

Anhang anzeigen 1123247

Wenn ich mir den verlau des Spaltes zwischen den beiden Spacer anschaue sehr die schon mal recht komisch aus



[StephanW]

Die Spacer sind in Ordnung. Das ist mein erster Rahmen mit integrierten Lagersitzen im Steuerrohr.
Das untere Lager sitzt sauber in seinem Sitz. Das obere Lager kippelt um die Lenkerachse in Richtung des Oberrohres. Ich würde vermuten, dass das Problem ist, wieso am Ende die Abdeckkappe nicht sauber sitzt.


Viele Grüße
Stephan



[norman68]

Hast du dir die Lager mal angesehen? Bei manchen ist die Winkel oben und unten nicht gleich. Nicht das du die Lager falsch eingebaut hast.

Was ist das überhaupt für ein Rahmen und welcher Steuersatz ist dort verbaut?



[StephanW]

Hast du dir die Lager mal angesehen? Bei manchen ist die Winkel oben und unten nicht gleich. Nicht das du die Lager falsch eingebaut hast.

Was ist das überhaupt für ein Rahmen und welcher Steuersatz ist dort verbaut?

Die Lager sind nicht vertauschbar da unterschiedlich groß . Es ist ein Specialized Rahmen und die Lager und Abdeckkappe kommen als Zulieferteile von Tange.

Viele Grüße
Stephan



[norman68]

Es gibt nicht nur einen Rahmen von dem Hersteller oder?
Hast du den Steuersatz selber gekauft oder beim Händler mit dem Rahmen so bekommen? Specialized hat ja sehr gerne eigen Lagerstandards im Einsatz welch nicht immer überall korrekt verkauft werden



[StephanW]

Es handelt sich um einen Aethos Rahmenset welches ich gekauft habe, da waren alle Steuersatzteile dabei.

Viele Grüße
Stephan
