Mal eben schnell ne kleine Bastelfrage

[Thomthom]

@Faxe_BO

Es sind ein linker und rechter Konus? Deine Info verwirrt mich. Kannst du es genauer beschreiben?

Der Rechte ist braun,
der Linke rot



[bagger]

Hallo!

Möchte mir 2 Kettenblätter als Kettenschutzring umbauen. Kettenblatt wird 42 und 44 Zähne. Welche Größe braucht man dann, 48 oder 50 Zähne.
Falls jemand alte Kettenblätter hat, kann er sich gerne melden.

Gruß bagger



[Oude Baas]

Hallo!

Möchte mir 2 Kettenblätter als Kettenschutzring umbauen. Kettenblatt wird 42 und 44 Zähne. Welche Größe braucht man dann, 48 oder 50 Zähne.
Falls jemand alte Kettenblätter hat, kann er sich gerne melden.

Gruß bagger

Hilfreich wäre wenn du den benötigten LK mitteilst



[bagger]

Hilfreich wäre wenn du den benötigten LK mitteilst

LK 130mm und 5-Loch.



[Chruisius]

Der Rechte ist braun,
der Linke rot

Wäre eigentlich smart, wenn das alle Hersteller so machen ab werk, könnte man sich super merken..



[Faxe_BO]

@Faxe_BO

Es sind ein linker und rechter Konus? Deine Info verwirrt mich. Kannst du es genauer beschreiben?

Du fragst nach DEM Konus tauschen und hast dann nen Link zu zwei verschiedenen, das hat mich verwirrt.
Die Konen aus den Links sollten passen. Vor dem Bestellen würde ich aber erstmal schauen, ob die Konen getauscht werden müssen.
Ich suche immer nach den Nummern aus den PDF von Shimano.



[NORDISCH]

Danke dir für die Rückmeldung. Die Ersatzteillisten geben eine Teilenummer ohne „Y“ an. Bei den Händlern war jedoch ein „Y“ vor die Teilenummer gestellt. Ich habe jetzt trotzdem bestellt. Wenn die Teile da sind, wird die Nabe geöffnet. Sind die verbauten Teile noch gut, kommen diese ins Teilelager und die Neuteile werden verbaut.



[Thomthom]

Generell immer Gewindedurchmesser x Konushöhe. Dichtdeckelringe lassen sich umpressen.
Edit. Einige neue VR-Naben haben jetzt auch M10x1!



[Faxe_BO]

Nicht generell... Gibt da auch unterschiedliche Profile. Die alten Konen der Nabendynamos sind nicht mit den neuen Dynamos zu tauschen, obwohl Gewinde und Höhe gleich sind.



[Thomthom]

Ich meinte jetzt ausschliesslich richtige Naben.



[anselmpaul]

Ich habe eben das völlig ruinöse Tretlager nach 3 Jahren Betrieb im Stadtrad ausgebaut, ein Shimano BB-UN300 (BSA, 68mm Gehäusebreite, 122mm Achslänge, Vierkant). Jetzt frage ich mich, ob ich es mit dem gleichen Exemplar ersetzen soll und bei 10€ Preis das regelmäßige ersetzen in Kauf nehmen soll - oder kennt hier jemand hochwertigere Lager die länger halten?



[sinngh]

Hat hier schon mal jemand Super Record Bremsgriffe der 3. Generation auf Aero zugverlegung umgebaut?

Hier hat das ein schwedischer Sammler sehr gut mit Fotos dokumentiert:
https://www.flickr.com/photos/45306161@N03/albums/72157692106175644/with/43950392502



[_Alexander]

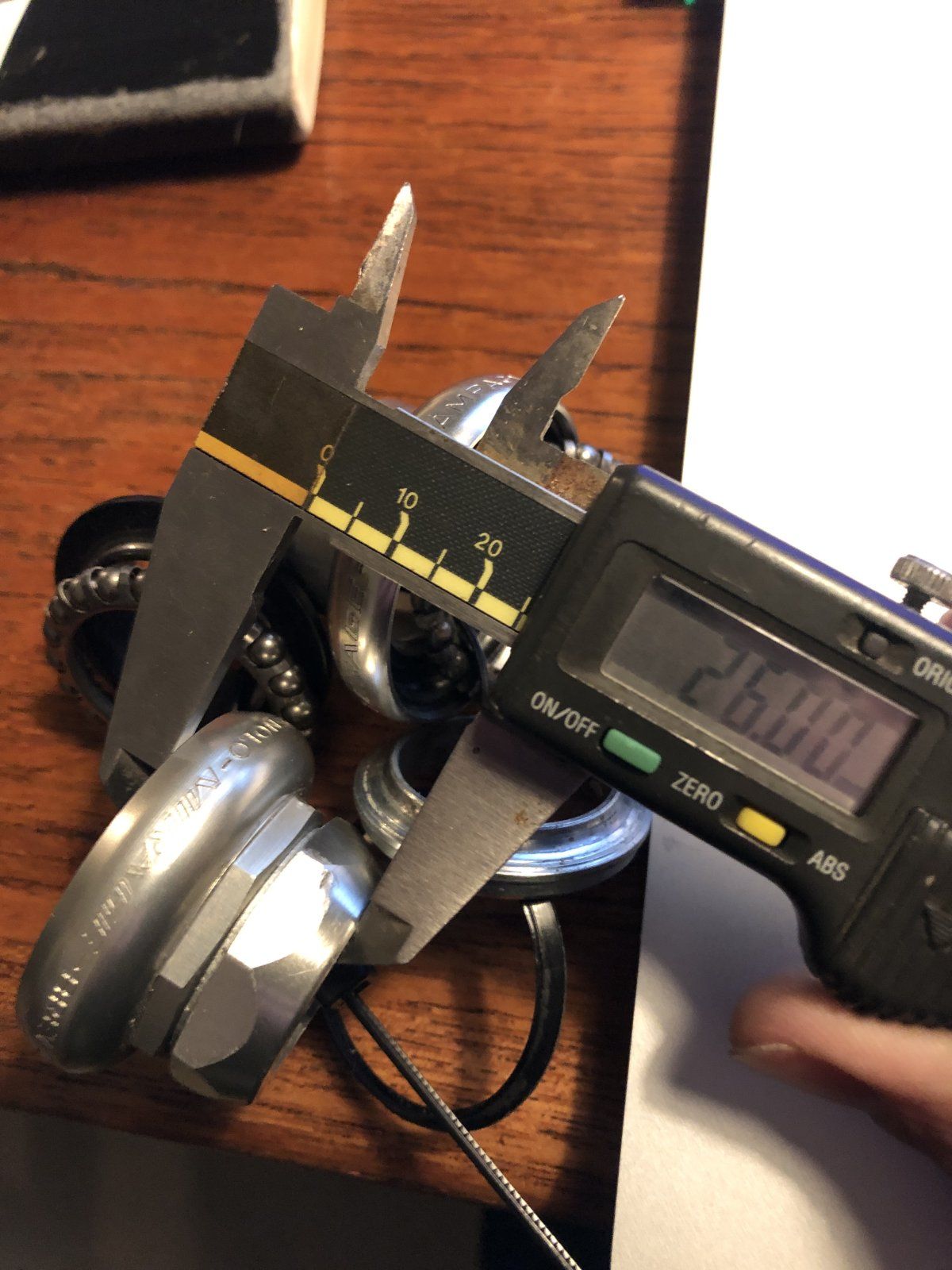

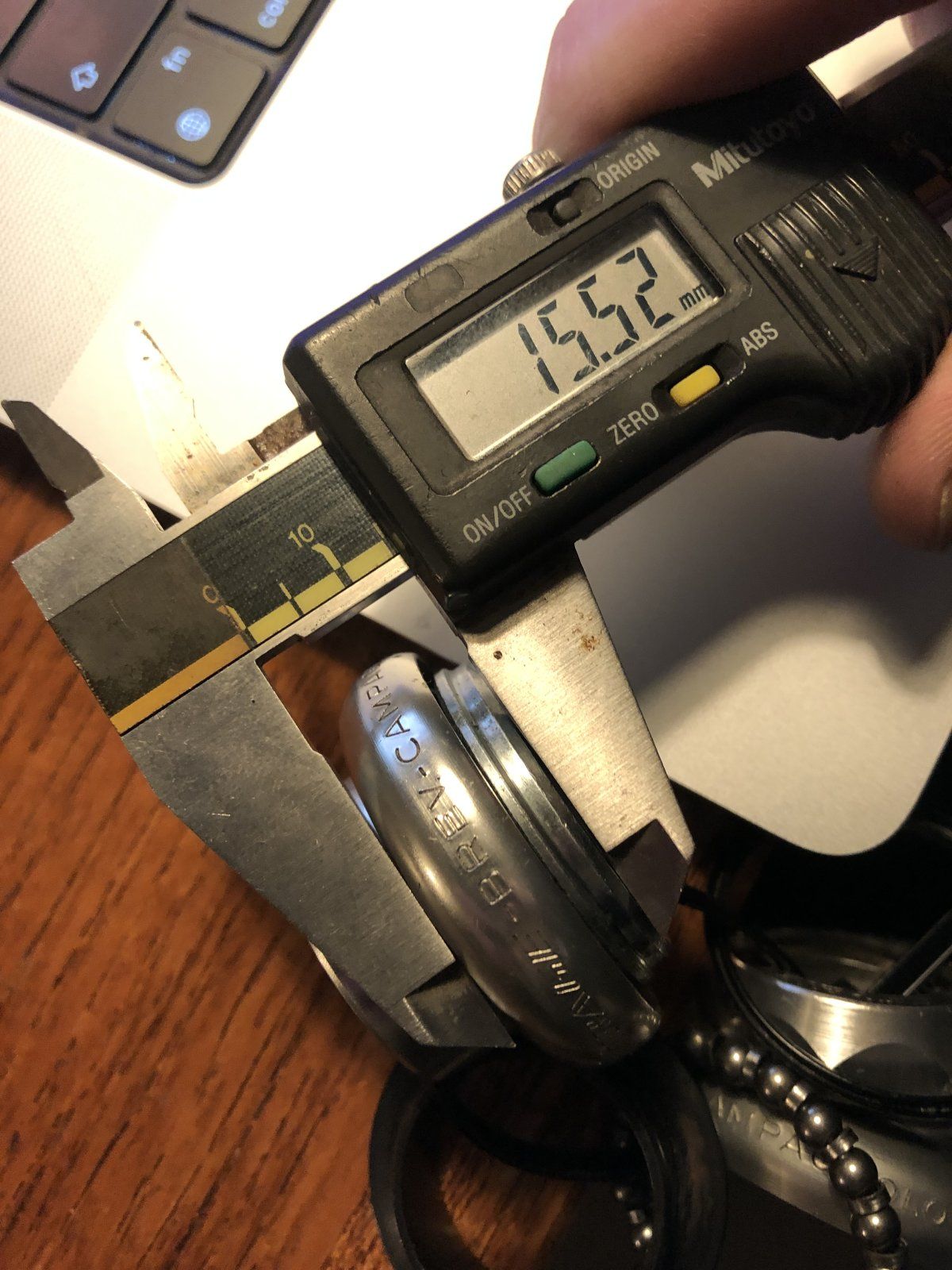

Möchte gerade die Stapelhöhe eines Steuersatzes bestimmen. Addiere ich einfach unteren und oberen (nach Einbau sichtbaren) Teil? So wie auf den beiden Bildern? Also wäre die Stapelhöhe 41,5 mm?



[ArSt]

oder kennt hier jemand hochwertigere Lager die länger halten?

Ich würde jenes nehmen:
https://www.goldsprintshop.com/Token-Vierkant-Innenlager-Aluminium-Carbon-BSA-1225-mm



[ArSt]

Addiere ich einfach unteren und oberen (nach Einbau sichtbaren) Teil? So wie auf den beiden Bildern? Also wäre die Stapelhöhe 41,5 mm?

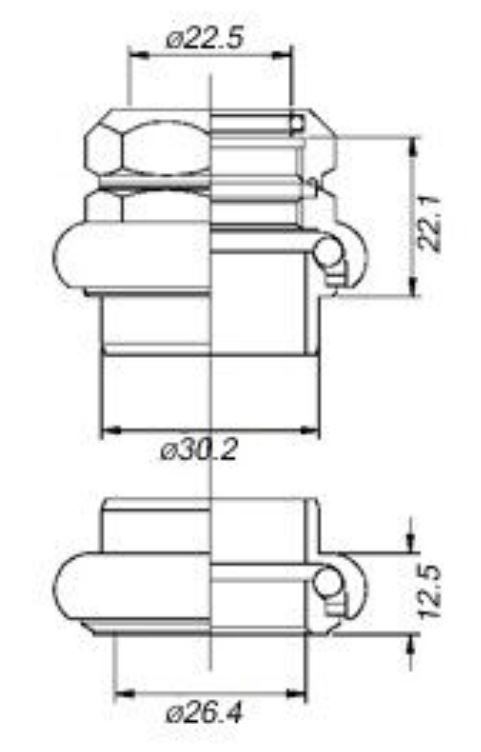

Oben muss noch die Bauhöhe der Dichtung von den 41,5 wieder abgezogen werden. So wie hier wird gemessen:



[_Alexander]

Oben muss noch die Bauhöhe der Dichtung von den 41,5 wieder abgezogen werden. So wie hier wird gemessen:
Anhang anzeigen 1391102

Top, danke dir. Hatte nämlich beinahe geahnt, dass die Dichtung abgezogen werden muss.



[Bianchi-Hilde]

Top, danke dir. Hatte nämlich beinahe geahnt, dass die Dichtung abgezogen werden muss.

Evtl. muss aber der Teil des oberen Einpresskonusses addiert werden, der über die untere Kante der Schraubschale übersteht. Den hattest du nicht auf dem Bild, so scheint es.



[_Alexander]

Evtl. muss aber der Teil des oberen Einpresskonusses addiert werden, der über die untere Kante der Schraubschale übersteht. Den hattest du nicht auf dem Bild, so scheint es.

Yep, haste recht! Der verschwindet nahezu gänzlich in der oberen Lagerschale, deshalb hatte ich den zunächst vernachlässigt. Aber 0,5 mm sind das auch. Immer besser, genau zu sein. So komme ich am Ende auf 41,5 - 1,8 (Dichtung) + 0,5 (Einpresskonus) zu 40,2 mm Stapelhöhe für diesen Mirage Steuersatz. Danke euch!



[_Alexander]

Rechne noch +2mm für die "Nasenscheibe" mit ein.
Anhang anzeigen 1391126

Ist mit drin, hatte ich schon mitgemessen.



[mr.bibendum]

Ich habe eben das völlig ruinöse Tretlager nach 3 Jahren Betrieb im Stadtrad ausgebaut, ein Shimano BB-UN300 (BSA, 68mm Gehäusebreite, 122mm Achslänge, Vierkant). Jetzt frage ich mich, ob ich es mit dem gleichen Exemplar ersetzen soll und bei 10€ Preis das regelmäßige ersetzen in Kauf nehmen soll - oder kennt hier jemand hochwertigere Lager die länger halten?

Wenn du Spaß am Ein/Ausbauen hast nimm das BB-UN100, das hält noch weniger.

Ansonsten besser z.B. Neco HAL-920 um ~10-15€: https://www.ebay.de/itm/134732793024
