[Hilfe] Räder und Teile: Was ist das und was ist es wert?

ad-mh schrieb:
Hast du für den Radständer eine Bezugsquelle?
Temu (da bestelle ich nicht) und
Ebay (da auch nicht) habe ich gefunden.
Zum Vergrößern anklicken....

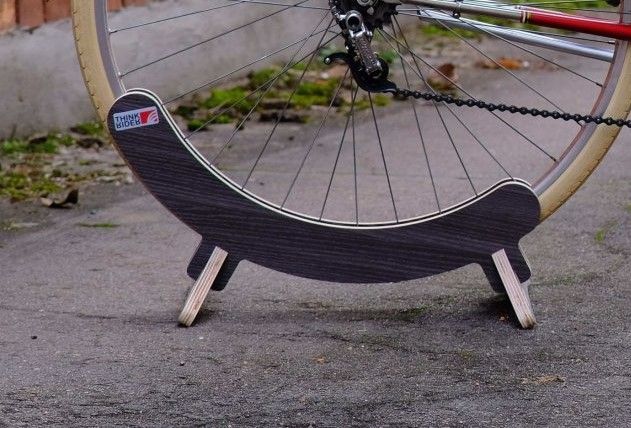

Du meinst diesen Ständer, ja?


Also, sooo kompliziert ist der nun auch wieder nicht aufgebaut, das geht sogar (ein wenig schmerzbefreit) mit der Stichsäge zu bauen. Vier Stück Multiplex, die beiden gebogenen Teile in die Querhölzer gesteckt, Rad liegt offen sichtlich auf den Querhölzern, die Gebogenen verhindern ein Umkippen. Bei Nichtbedarf zerlegbar. Richtig vermutet, @Spessartraeuber ?

Gruß aus dem Wein/4, André.


Anzeige

Re: [Hilfe] Räder und Teile: Was ist das und was ist es wert?
Canasso schrieb:
Du meinst diesen Ständer, ja?

Anhang anzeigen 1383359

Also, sooo kompliziert ist der nun auch wieder nicht aufgebaut, das geht sogar (ein wenig schmerzbefreit) mit der Stichsäge zu bauen. Vier Stück Multiplex, die beiden gebogenen Teile in die Querhölzer gesteckt, Rad liegt offen sichtlich auf den Querhölzern, die Gebogenen verhindern ein Umkippen. Bei Nichtbedarf zerlegbar. Richtig vermutet, @Spessartraeuber ?

Gruß aus dem Wein/4, André.
Zum Vergrößern anklicken....
Ja gut, wenn mans kann ist alles einfach, gelle? ;)

Canasso schrieb:
Du meinst diesen Ständer, ja?

Anhang anzeigen 1383359

Also, sooo kompliziert ist der nun auch wieder nicht aufgebaut, das geht sogar (ein wenig schmerzbefreit) mit der Stichsäge zu bauen. Vier Stück Multiplex, die beiden gebogenen Teile in die Querhölzer gesteckt, Rad liegt offen sichtlich auf den Querhölzern, die Gebogenen verhindern ein Umkippen. Bei Nichtbedarf zerlegbar. Richtig vermutet, @Spessartraeuber ?

Gruß aus dem Wein/4, André.
Zum Vergrößern anklicken....
Falls mir jemand einen Plan zusenden könnte, dann würde ich das mit der Oberfräse nachbauen. Eigentlich brauche ich nur einen Ständer gegen Portoerstattung und Rücksendung auf meine Kosten.

Ich hätte gern sowas für die Räder beim Campen. Zerlegbar natürlich.

ad-mh schrieb:
Falls mir jemand einen Plan zusenden könnte, dann würde ich das mit der Oberfräse nachbauen. Eigentlich brauche ich nur einen Ständer gegen Portoerstattung und Rücksendung auf meine Kosten.

Ich hätte gern sowas für die Räder beim Campen. Zerlegbar natürlich.
Zum Vergrößern anklicken....
Und genau genommen brauchst Du nicht mal eine Vorlage. Klar, mit dem Bündigfräser wär's dann schnell abgenommen, was natürlich sehr fein ist.

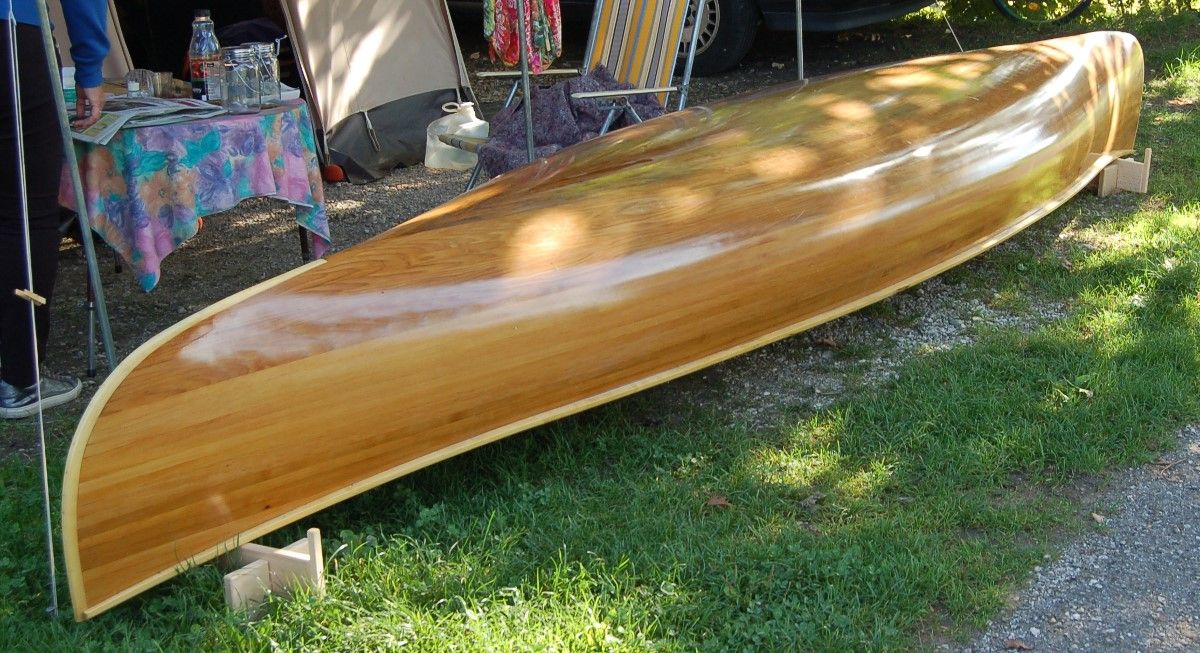

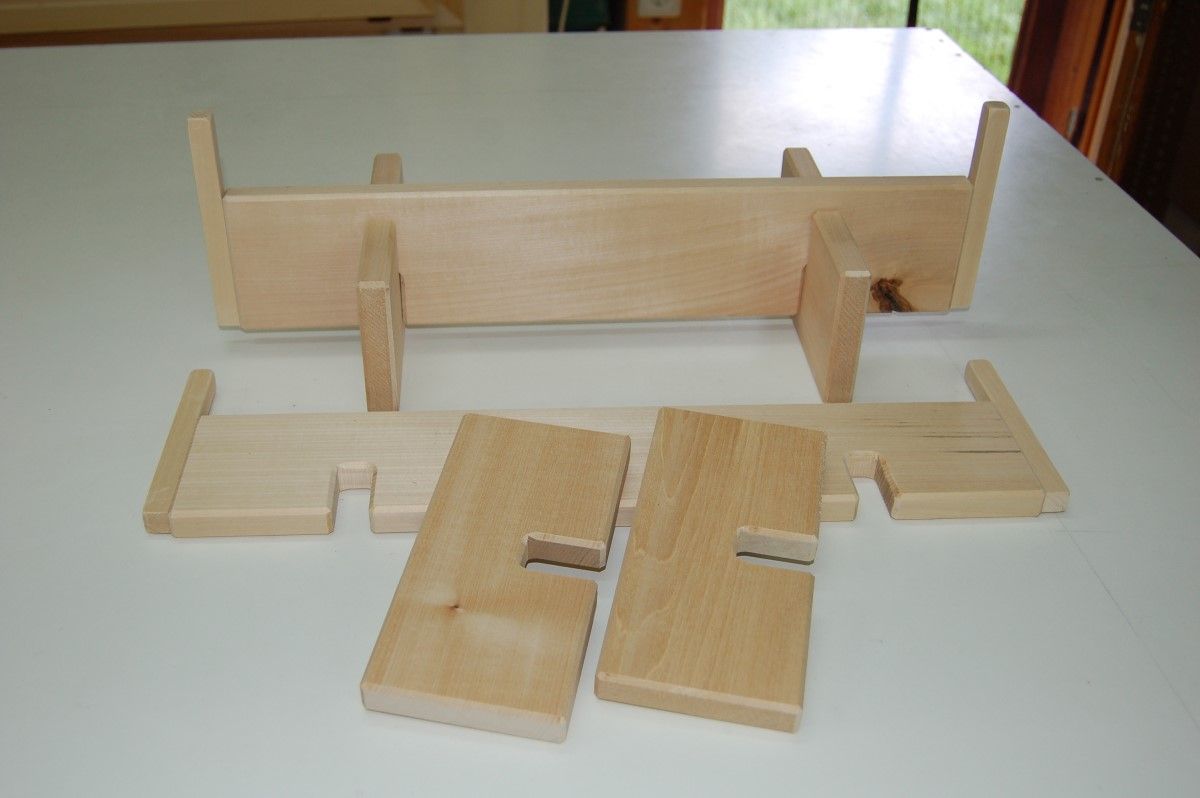

Genau das gleiche Bauprinzip habe ich bei unserem Canoe angewendet - funktioniert tadellos:


Gruß aus dem Wein/4, André.

P.S.: Mir gefällt dieser Radständer auch sehr, und natürlich auch für's Campen :bier:, und ich hab' das Bild mal auf den Desktop gelegt... :rolleyes:

Canasso schrieb:
Und genau genommen brauchst Du nicht mal eine Vorlage. Klar, mit dem Bündigfräser wär's dann schnell abgenommen, was natürlich sehr fein ist.

Genau das gleiche Bauprinzip habe ich bei unserem Canoe angewendet - funktioniert tadellos:

Anhang anzeigen 1383397
Anhang anzeigen 1383398

Gruß aus dem Wein/4, André.

P.S.: Mir gefällt dieser Radständer auch sehr, und natürlich auch für's Campen :bier:, und ich hab' das Bild mal auf den Desktop gelegt... :rolleyes:
Zum Vergrößern anklicken....
Ich habe kein Problem damit, ein China Produkt zu kopieren.
Bündigfräser, genau. Das bietet sich an. Sperrholz AW100 (wasserfest verleimt) habe ich vom Boot noch reichlich liegen.

fuerdieenkel schrieb:

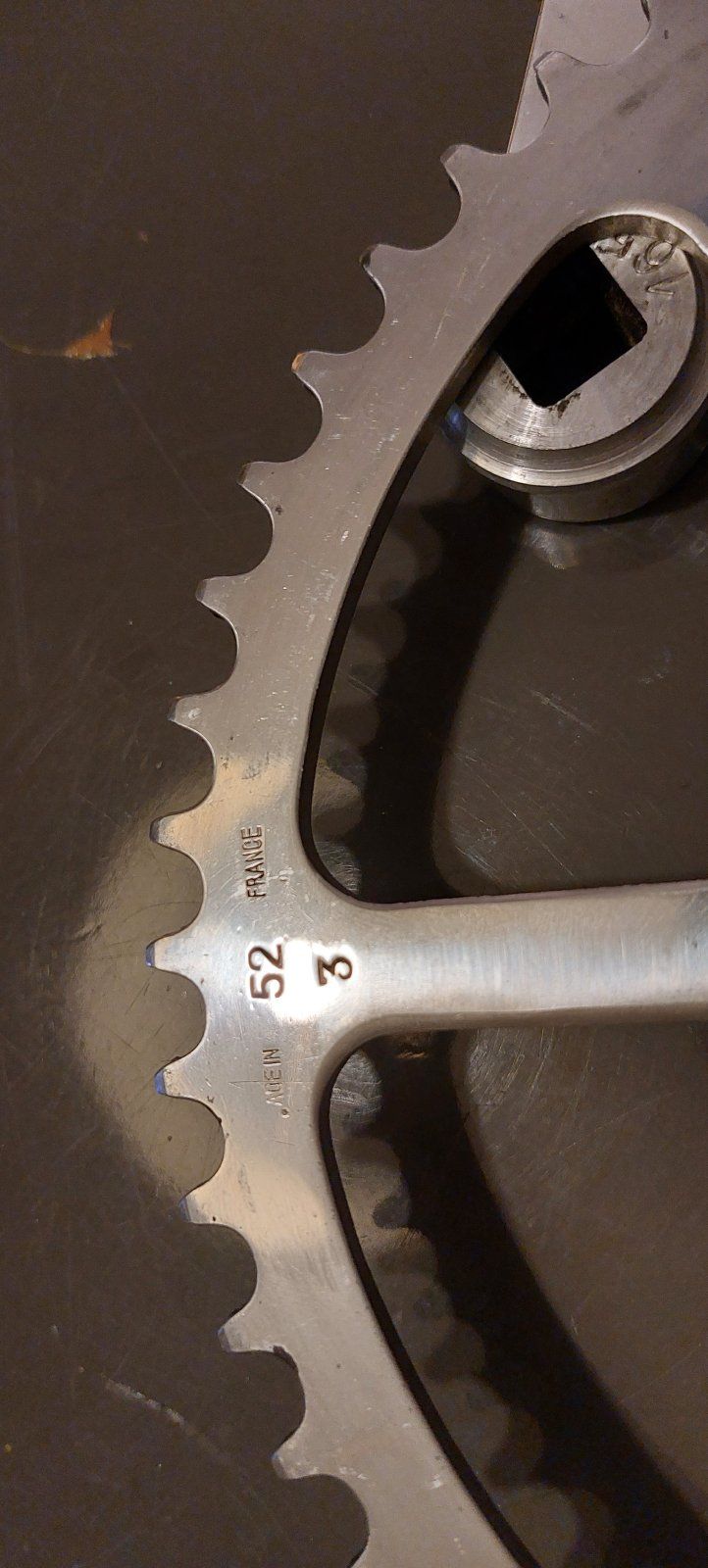

...die Kurbeln sind doch gleich?!? Ich meine nur die Kettenblätter (gemarkt mit"3") gepaart mit einem kurzen Innenlager, sind speziell für die Bahn.
Zum Vergrößern anklicken....

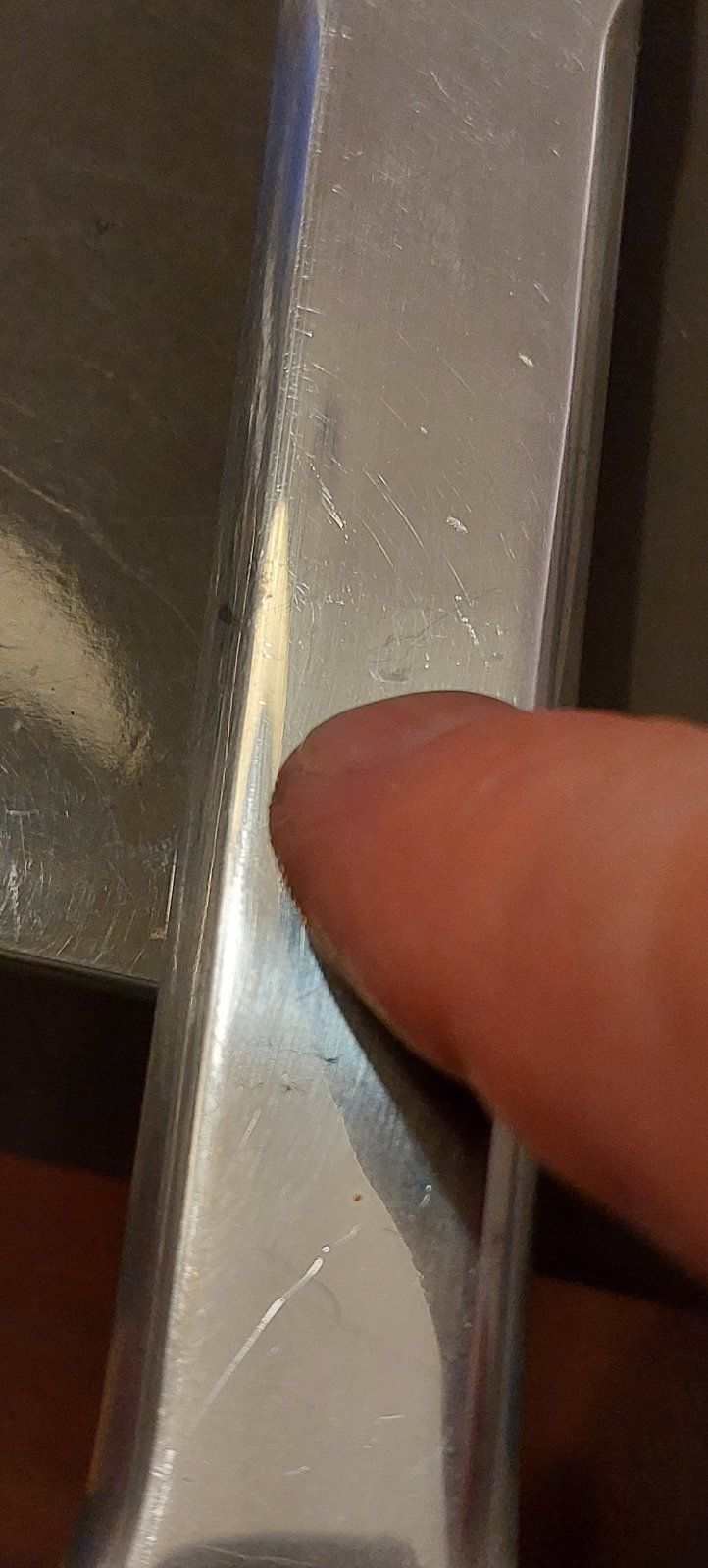

Auf der Kurbel ist auch jeweils ne 3 zu erkennen. Man muss sie etwas schräg halten um sie zusehen.


Anhänge

  • 20240123_222810.jpg
    146,9 KB · Aufrufe: 40
  • 20240123_222559.jpg
    164,9 KB · Aufrufe: 43
colnagolover schrieb:

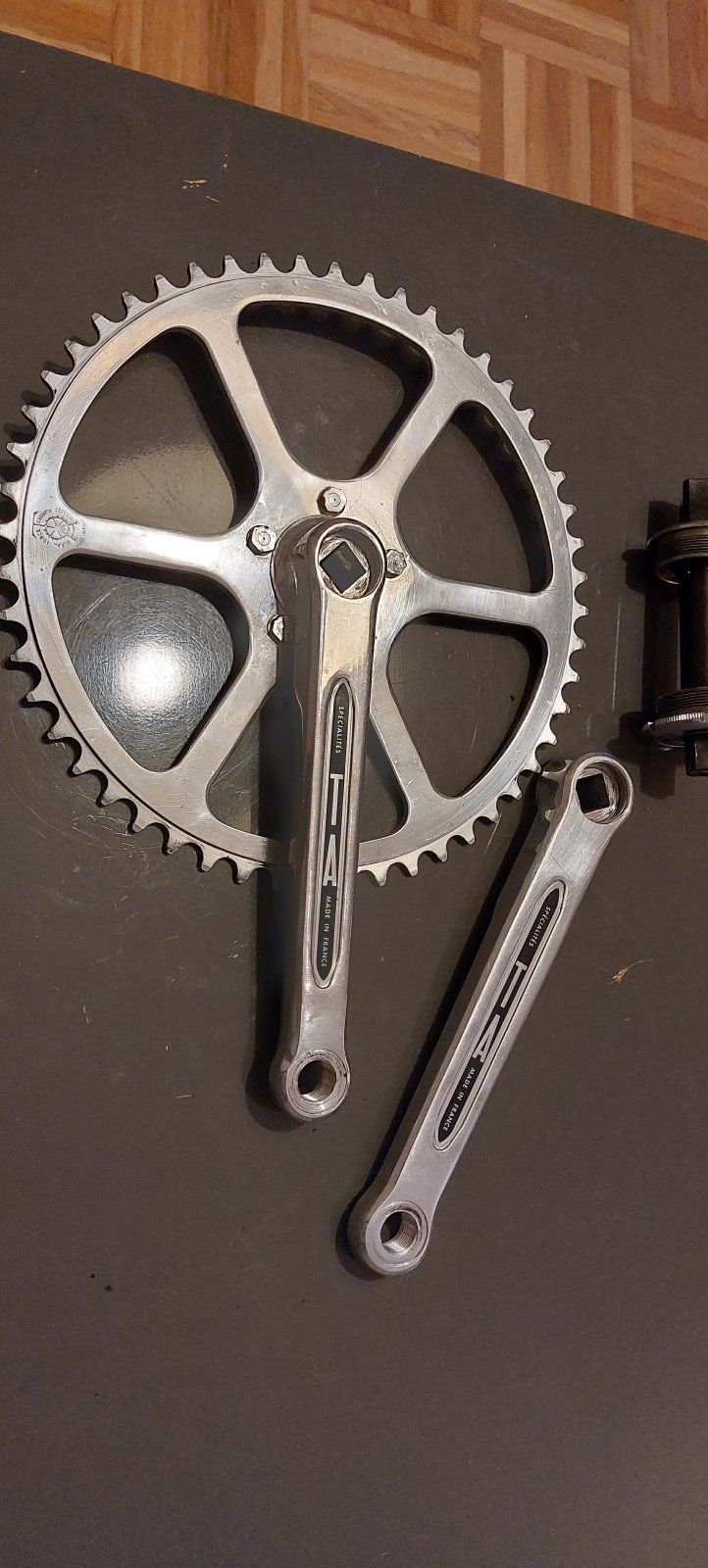

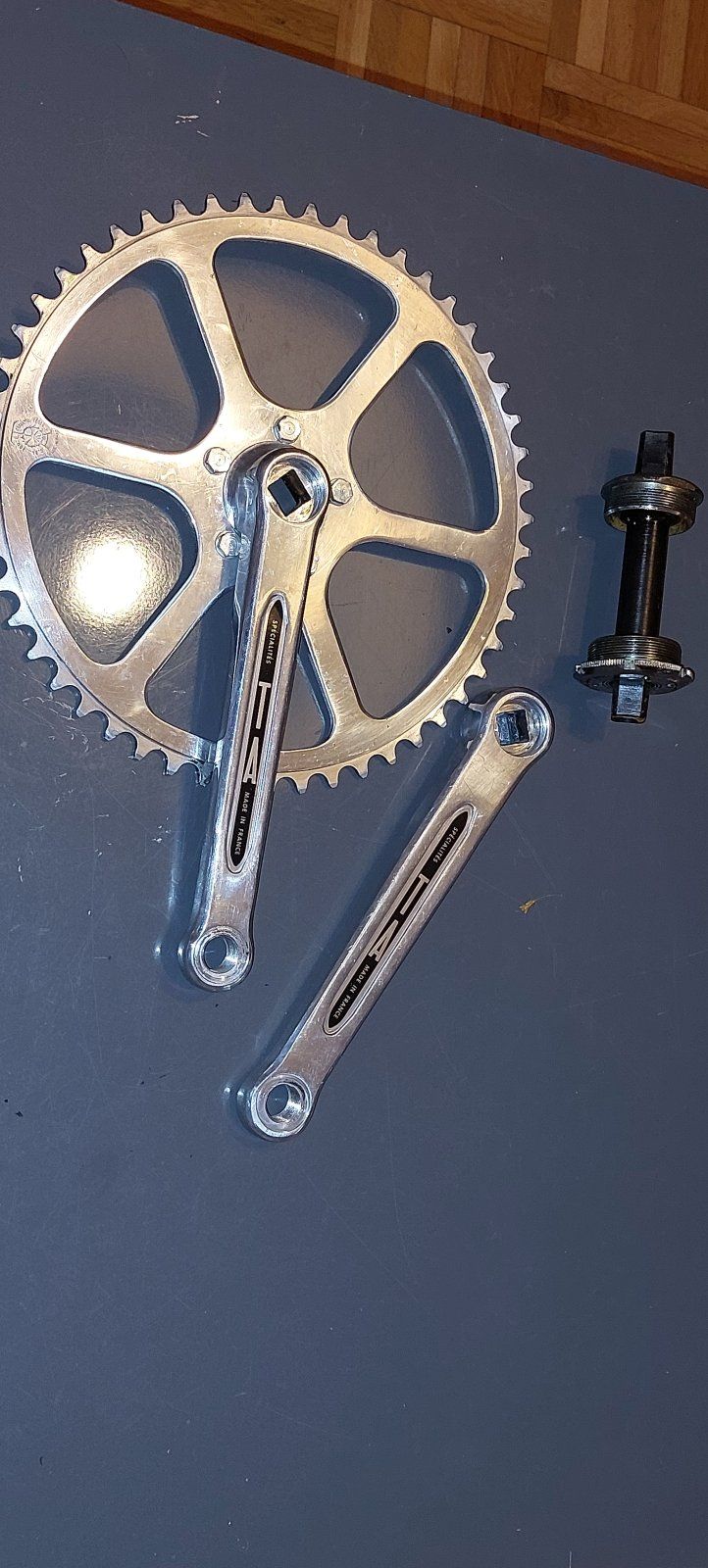

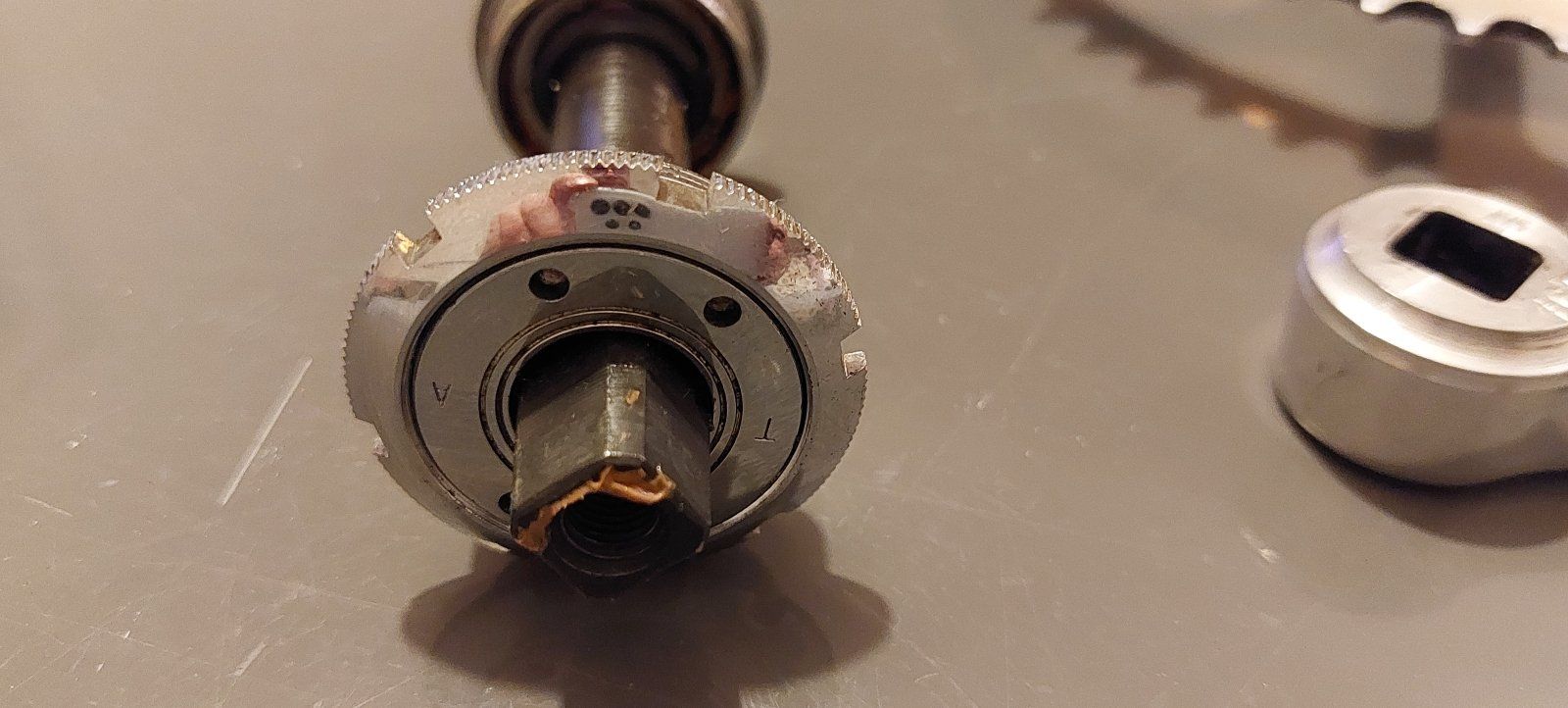

So Kurbel und Innenlager sind inzwischen aus der Gazelle raus.

Auch auf denn Kurbeln ist auf der Rückseite ne 3 zu erkennen.

Was könnte ich für beides zusammen aufrufen? Kurbelschrauben sind auch dabei.

LG Anhang anzeigen 1383416Anhang anzeigen 1383417Anhang anzeigen 1383418Anhang anzeigen 1383419Anhang anzeigen 1383420Anhang anzeigen 1383421Anhang anzeigen 1383422Anhang anzeigen 1383423Anhang anzeigen 1383424Anhang anzeigen 1383425
Zum Vergrößern anklicken....
Um das Innenlager zu beurteilen muss das Fett weg, kann von 60-0 gehen, je nach Zustand

colnagolover schrieb:
So Kurbel und Innenlager sind inzwischen aus der Gazelle raus.

Auch auf denn Kurbeln ist auf der Rückseite ne 3 zu erkennen.

Was könnte ich für beides zusammen aufrufen? Kurbelschrauben sind auch dabei.

LG Anhang anzeigen 1383416Anhang anzeigen 1383417Anhang anzeigen 1383418Anhang anzeigen 1383419Anhang anzeigen 1383420Anhang anzeigen 1383421Anhang anzeigen 1383422Anhang anzeigen 1383423Anhang anzeigen 1383424Anhang anzeigen 1383425
Zum Vergrößern anklicken....

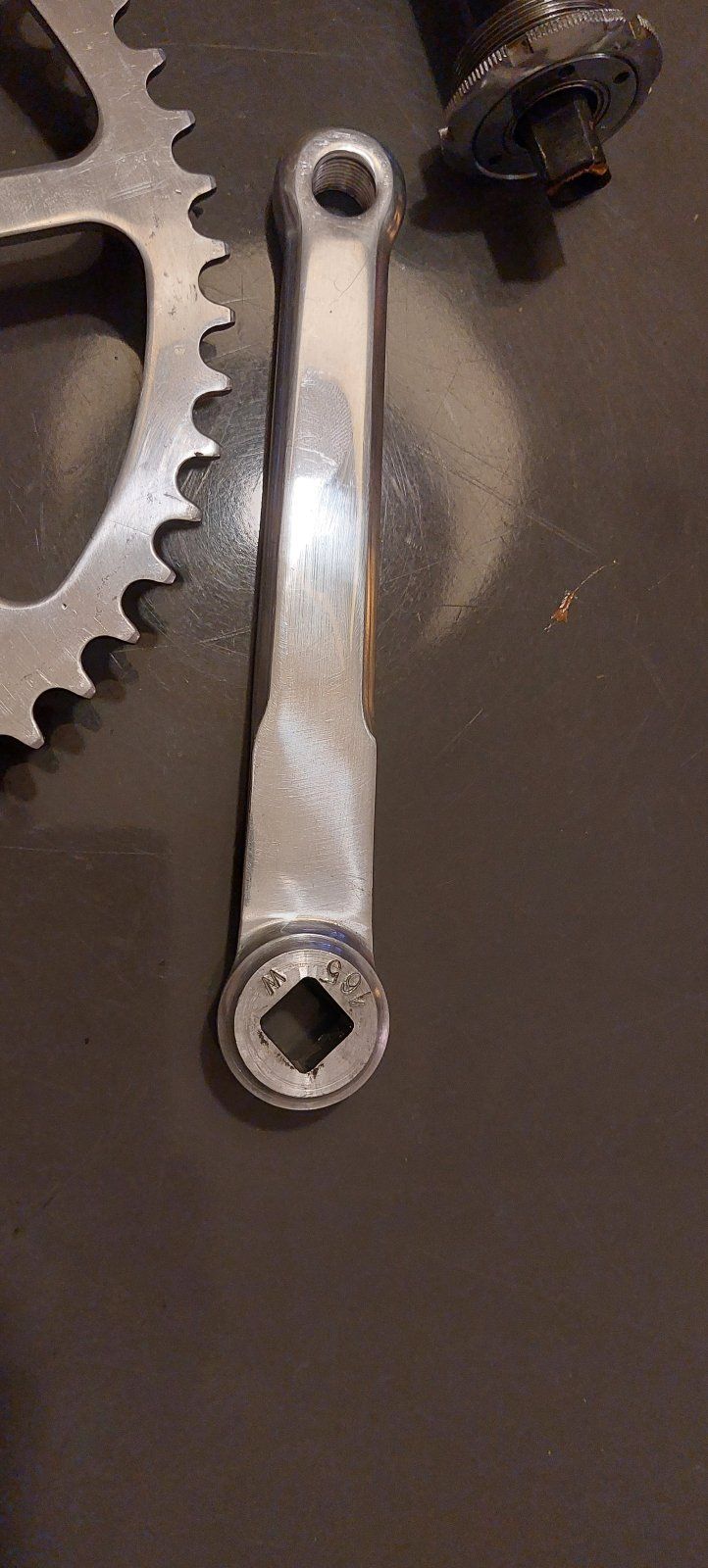

Ich würde (inkl. dem Tretlager) mal grob 80,- bis 90,- € sagen, da 165 mm seltener ist (auch wenn eine der hinteren Befestigungsmuttern nicht mehr original ist).

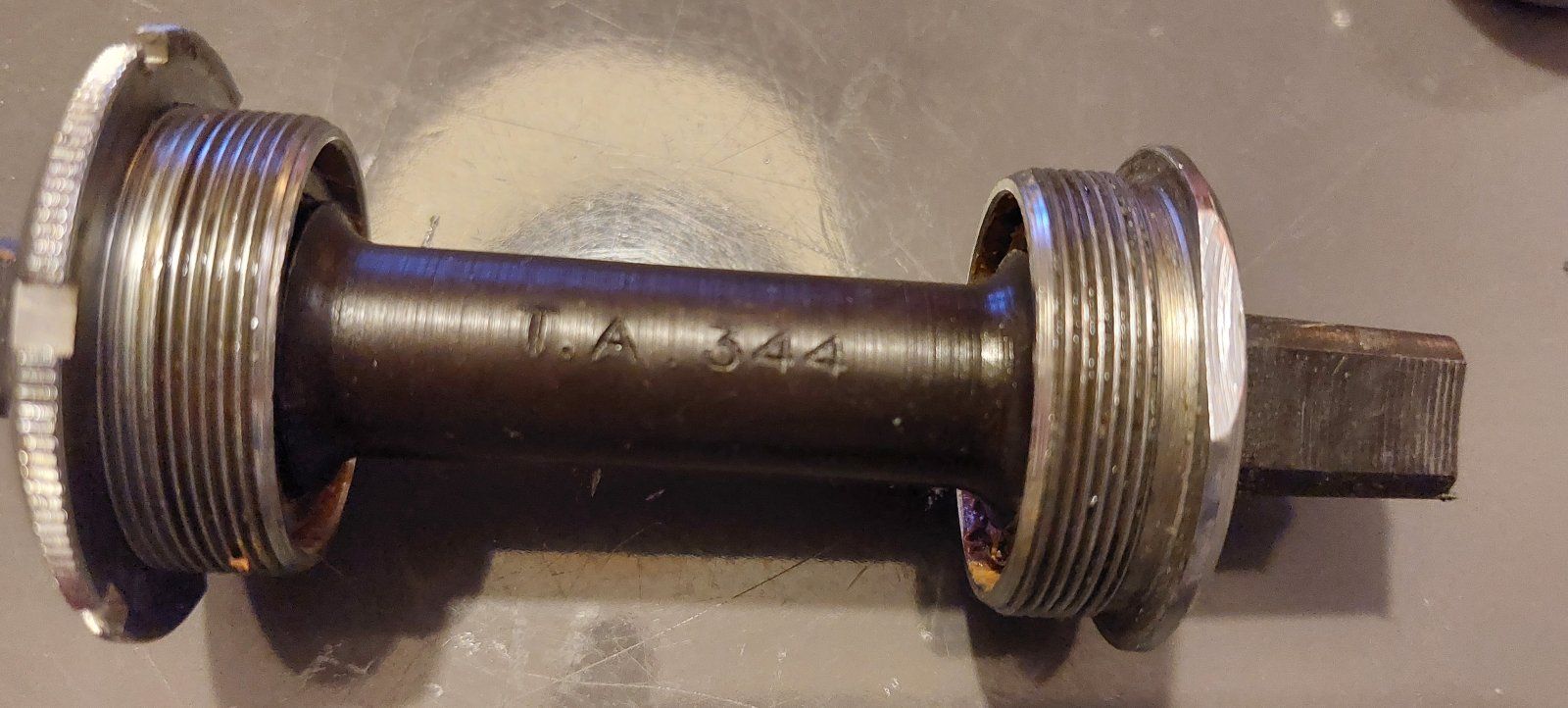

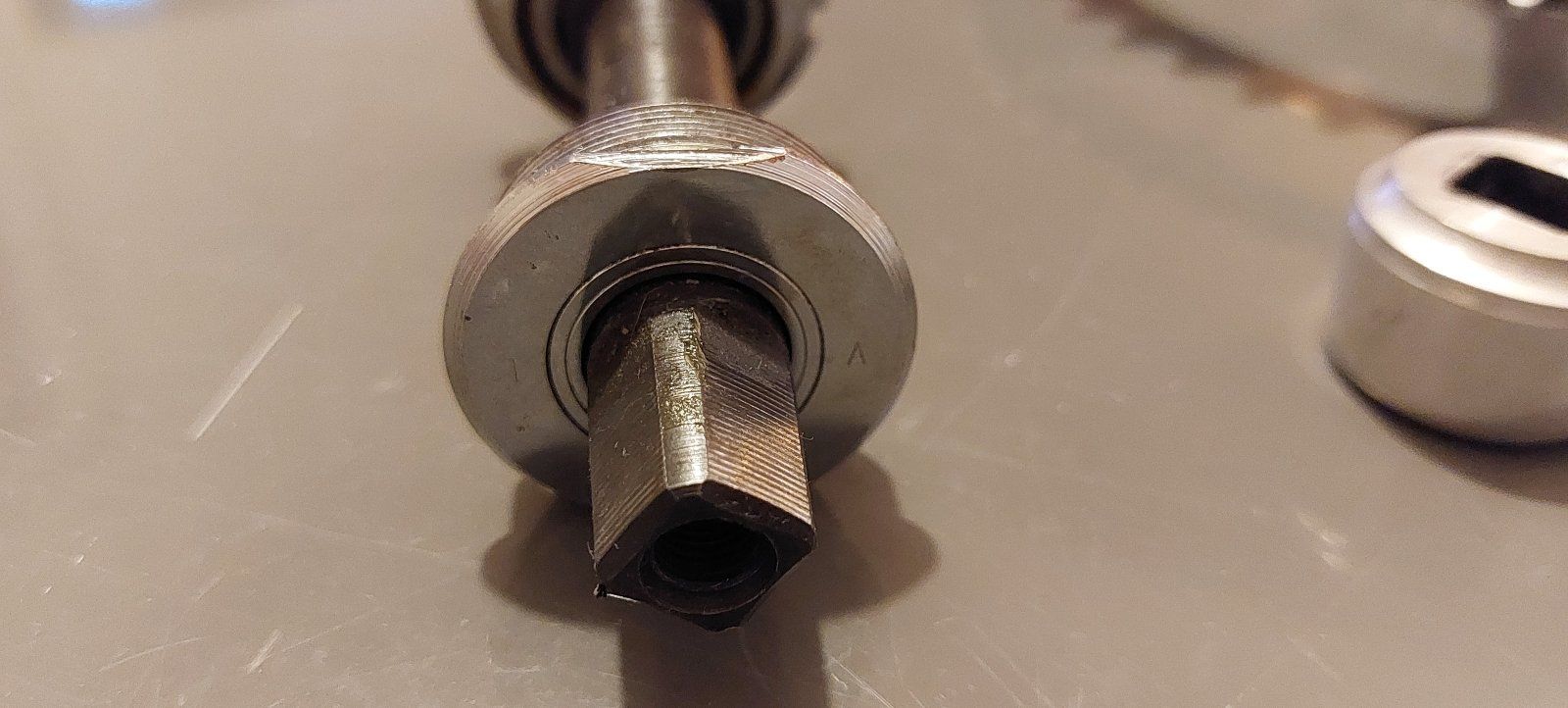

344 ist übrigens die Typenbezeichnung für eine Wellenlänge von 114.5 mm, welche für Zweifach-Kurbelsätze vorgesehen ist.

Und die zwei Ringe (um das Loch für die Welle) in den beiden Schalen sowie das Muster auf dem Kontering weist auf ein BSA-Tretlagergewinde hin (was ja zu einer Gazelle passt).

Es fehlt noch die Angabe zum Pedalgewinde (wobei ich mal auf 9/16" tippe).

RoKaDo schrieb:
...

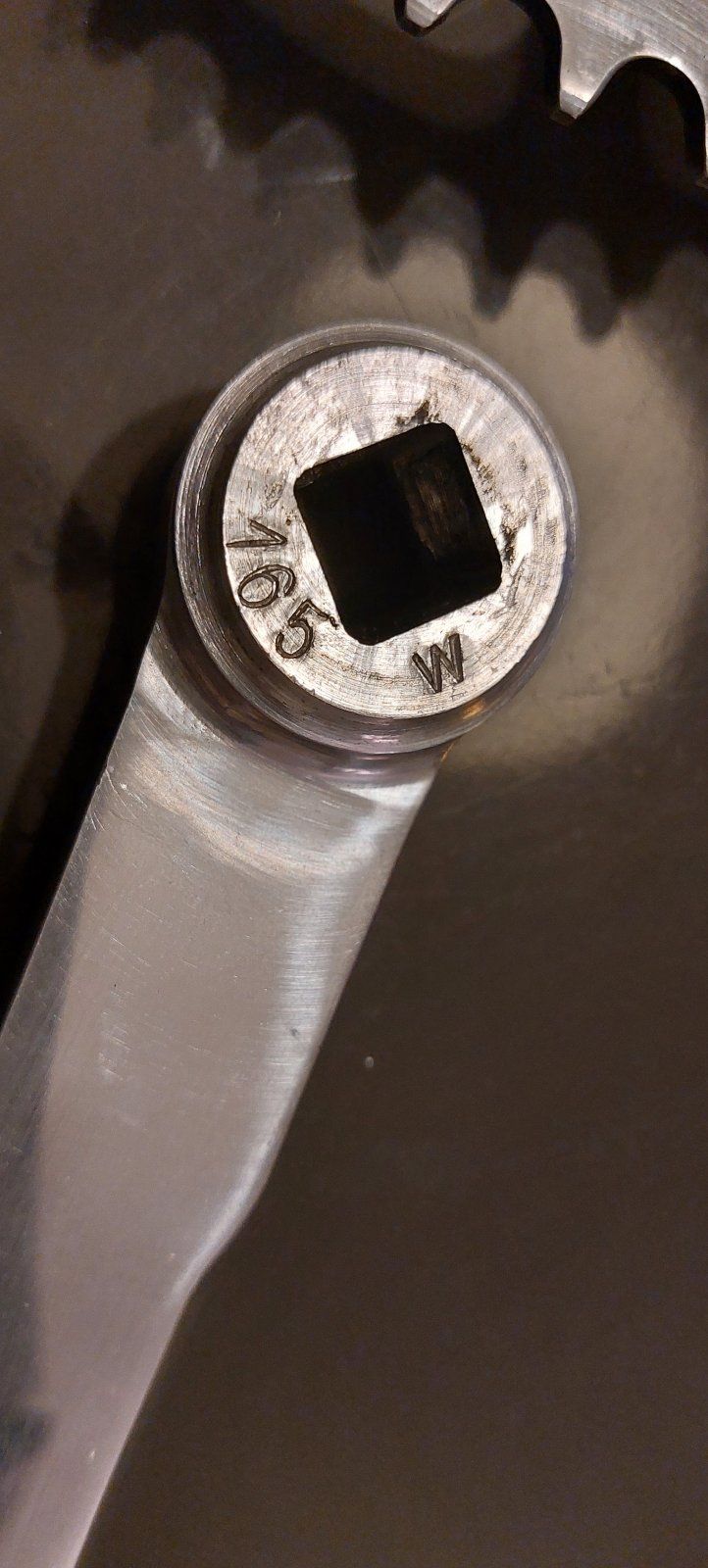

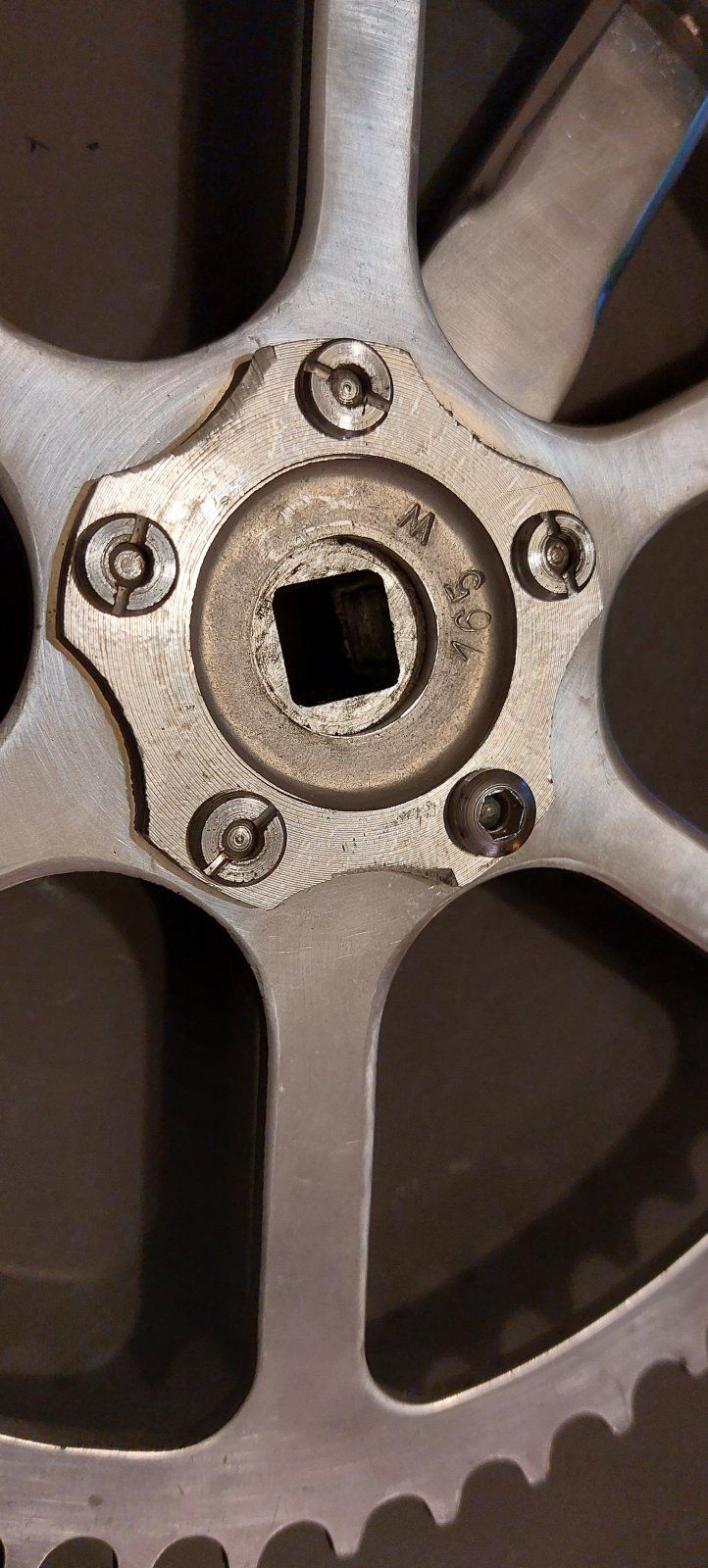

Steht auf dem Kurbelarm....
Zum Vergrößern anklicken....
In dem Fall scheine ich blind zu sein ... :rolleyes:
.
Oder ist es der Buchstabe "W", mit welchem ich nichts anfangen kann?
.
.
.
Habe das Rätsel nun selbst lösen können => Whitworth 😊
.
Danke für die Info. :daumen:
