Rotor Kurbel Demontage

[Axel66]

Hallo,

mein Grail wurde letztes Jahr mit Rotorkurbel ausgeliefert.
Seit gestern habe ich ein Knacken wenn ich das linke Pedal belaste (Pedale schon probeweise getauscht und sogar Sattelstütze samt Sattel gewechselt um das mal auszuschließen).
Also muß es eigentlich an der Kurbel bzw am Innnelager liegen.
Das Rad hat jetzt etwas über 8000 km runter, wurde allerdings auch im Winter gefahren.
Werde mir jetzt mal ein neues Innenlager besorgen, stehe dann aber vor der Frage wie die Kurbel zu demontieren ist.
Finde im Netz nur etwas zu den regulären Rotorkurbeln aber nichts zu den Canyon OEM-Teilen.
Gibt es da Anleitungen bzw. was ist zu beachten?

Vielen Dank,

Axel



[Hans Werner]

Mach mal ein paar Bilder....



[Axel66]

Werde ich Sonntag machen können.
Da kann ich dann auch gleich probieren ob es bei der Kurbel auch so funktioniert:
https://blog.cycling-adventures.org/rotor-kurbel-demontieren-3d-plus-power/Vielleicht habe ich ja Glück und es geht genau so bei der Canyon OEM Rotor.

Gruß,

Axel



[tacoma]

Maybe it helps!

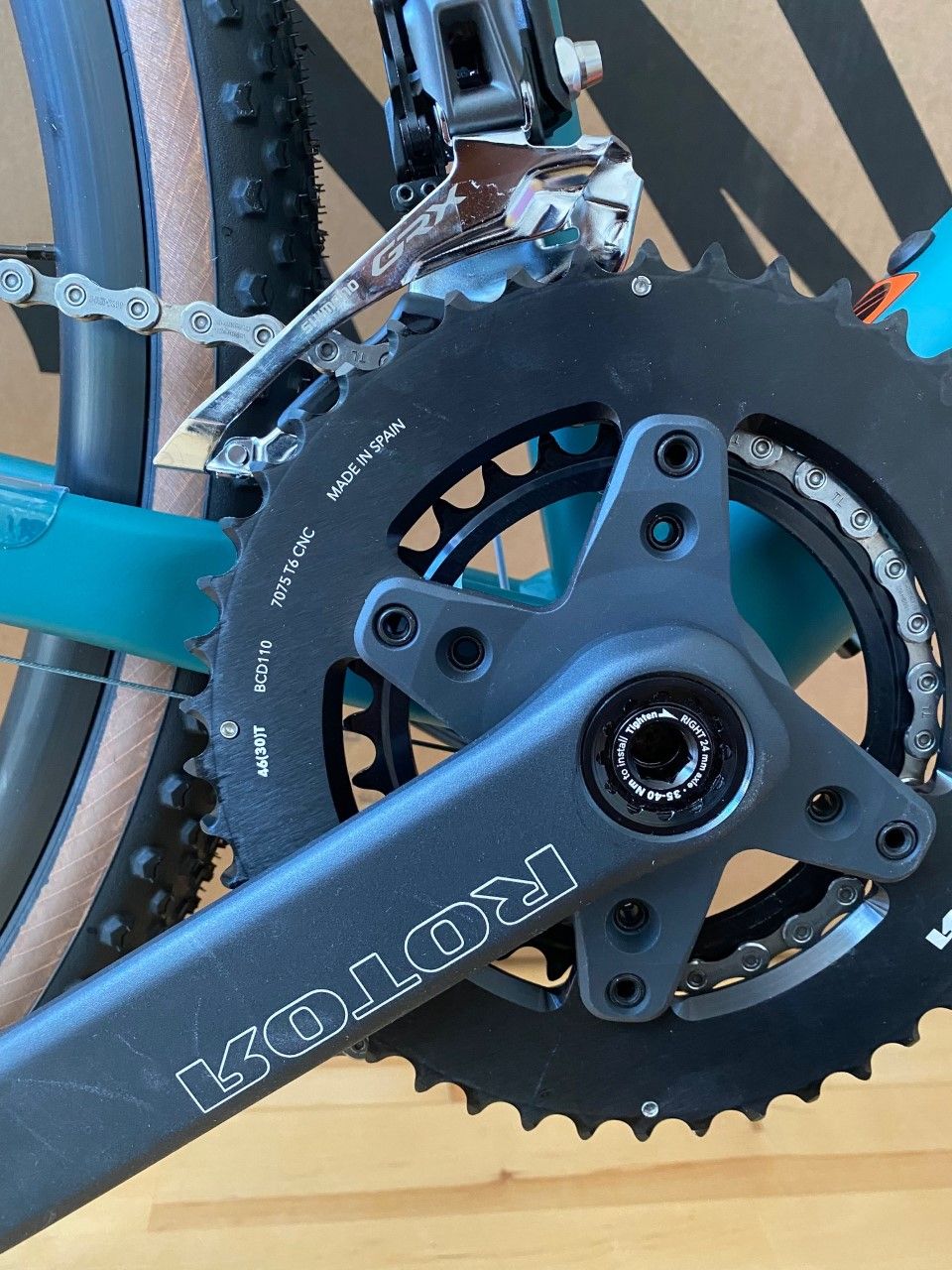

Verbaute Kurbel?:

Demontage:
How To Remove & Reinstall Rotor Cranks - YouTube



[alfton]

Inbus an der linken Kurbelseite aufdrehen, die Kurbel dann nach rechts rausziehen.

Beim Montieren Preload Mutter beachten. Erst voll aufderehen, linke Seite mit 40 Nm anziehen, dann mit Preload Mutter seitliches Spiel eliminieren.
Es ist zwar OEM, entspricht aber Vegast oder ALDHU vom System her, falls du Anleitungen suchst.



[Axel66]

Ja das ist die Kurbel!
Klasse wenn das also auch dort so funktioniert!

Vielen Dank!

Gruß,

Axel

Edit: Danke auch Dir @alfton!



[alfton]

Maybe it helps!

Verbaute Kurbel?:

Anhang anzeigen 1331640

Demontage:
How To Remove & Reinstall Rotor Cranks - YouTube

Im Video ist 3D30, die neuen Rotor Kurbeln sind viel einfacher.
Zum abmontieren der Kurbelarme muss man einfach die Inbusschraube aufdrehen, zum Montieren zudrehen. Nur auf Preload muss man achten.



[Axel66]

Danke nochmal hat super geklappt. Habe mal alles greinigt und neu zusammengebaut und das Knarzen ist weg.
Fragt sich nur für wie lange, denn das Kugellager auf der linken Seite läuft nicht mehr wirklich seidenweich...
Überlege mir jetzt, ob ich gleich ein neues Innnenlager (Token Ninja light) hole, oder nur die Kugellager wechsle (wobei ich erst mal in passende Adpterstücke für mein Einpresswerkzeug investieren müßte.
Gruß,

Axel
