IS 47/38

[tomb-TF]

Hallo zusammen,

Kennt jemand den genauen Typ eines Steuersatzlagers für IS 47/38? Sowohl OPEN wie auch 3T verwenden den...

Edit - das Teil ganz rechts suche ich:

RACEMAX HEADSET CANE CREEK - IS42/28.6 + IS 47/38

SKU: 30486Compatibility: RaceMax frame

www.3t.bike

Danke & Grüße



[felixthewolf]

Hallo zusammen,

Kennt jemand den genauen Typ eines Steuersatzlagers für IS 47/38? Sowohl OPEN wie auch 3T verwenden den...

Edit - das Teil ganz rechts suche ich:

RACEMAX HEADSET CANE CREEK - IS42/28.6 + IS 47/38

SKU: 30486Compatibility: RaceMax frame

www.3t.bike

Danke & Grüße

BAA1160
hier zu finden:

Headset Bearings

All Cane Creek headset bearings are durable, sealed cartridge bearings, and they’re interchangeable between headset series. Simply match the bearing size and drop in your new bearing. Upgrade your bicycle headset bearings today.

canecreek.com



[tomb-TF]

BAA1160
hier zu finden:

Headset Bearings

All Cane Creek headset bearings are durable, sealed cartridge bearings, and they’re interchangeable between headset series. Simply match the bearing size and drop in your new bearing. Upgrade your bicycle headset bearings today.

canecreek.com

Danke, ist aber leider nicht das, was ich suche. Ist für 1 1/4", das was ich suche, ist für 1 1/2".



[felixthewolf]

Danke, ist aber leider nicht das, was ich suche. Ist für 1 1/4", das was ich suche, ist für 1 1/2".

seltsam. 1 1/4" ist eigentlich 33mm am Konus und 1 1/2" ist 40mm.

Das muss dann also was eigenes sein.
Da fragst du am besten die Hersteller die das verzapft haben.

Gruss, Felix



[felixthewolf]

38mm gibts wirklich nicht. Weder als Pressfit- noch als integrated crown race:

https://canecreek.com/wp-content/uploads/2018/02/canecreek-shis-poster.pdf

Gruss, Felix



[tomb-TF]

Open hat mir dankenswerterweise ein Exemplar zukommen lassen.



[tomb-TF]

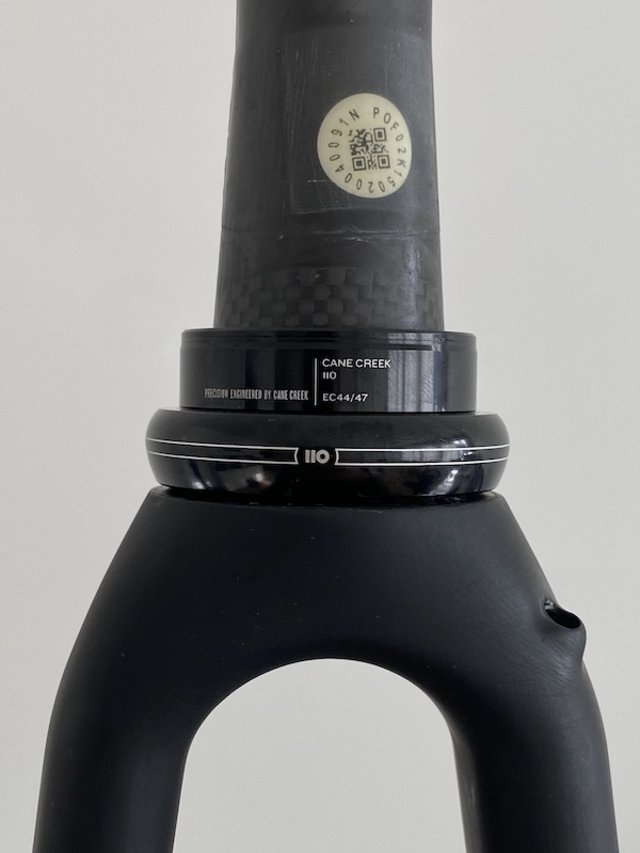

So sieht das dann mit der Gabel des OPEN MIN.D und einer Lagerschale von Cane Creek aus:



[prince67]

Das ist aber kein IS Steuersatz



[tomb-TF]

Das ist aber kein IS Steuersatz

Das ist richtig. 🙃 Die meisten Lagersitze der Lagerschalen für den Standard EC44/33 (1 1/4") sind identisch mit jenen für IS47, daher habe ich ein solches Lager gesucht. Ich will die Gabel von Open in einem Massrahmen verbauen und wollte kein Steuerrohr mit IS47 verwenden.



[prince67]

Ich hab keine Ahnung, was du meinst.



[tomb-TF]

Viel genauer kann man

Ich hab keine Ahnung, was du meinst.

Viel genauer kann man es nicht beschreiben - hier noch ein anderer Versuch: Ich werde die separat erhältliche Gabel des OPEN MIN.D in einem Massrahmen aus Stahl verbauen. Weil diese Gabel an der Krone (nur) 52mm misst (was bei Gabeln mit 1 1/4" Gabelschaft unten üblich ist), aber unten einen Gabelschaft von 1 1/2" hat, habe ich ein spezielles Lager gesucht, das in eine Lagerschale mit kleinerem Durchmesser passt.



[alte-bobbe]

Hallo zusammen, ich bin auf den Thread bei meiner Suche nach einem Giant OD2 Steuersatz gestoßen.
Eventuell hilft das hier weiter.

Giant OD2 Steuersatz NO.54 31.8-42-47-37 H=8.7 mit UD Carbon Spacer

Giant OD2 Steuersatz NO.54 Integrierter Steuersatz für 1 1/4? auf 1,5? konische Gabelschäfte/Aluminium-Aheadkappe, 8,4 mm Für alle Giant und LIV OD2 Advanced Pro und Advanced SL Modelle.FürPropel Advanced Pro, Propel Advanced SLTCR Advanced Pro, TCR Advanced SL Defy Advanced Pro, Defy Advanced SLusw

www.bike-onlineshop.de



[tomb-TF]

Danke! Das eine Lager könnte wirklich so eines sein, wie ich es von Open erhalten habe (und sie auch bei Rahmen von 3T gebraucht werden). Es sieht erschreckend schlank aus...

Ich werde das mal in Ruhe ausmessen und mit der Zeichnung in deinem Link vergleichen.



[tomb-TF]

Das Lager von Open ist wie folgt beschriftet:
CANE CREEK
AAA1098 47mm BEARING - 36º x 45º

(36º ist der innere Winkel, d.h. der Winkel beim Gabelkonus)

Abgesehen vom anderen Innenwinkel hat es mit 46.9mm den selben Aussendurchmesser, hat aber im Gegensatz zum abgebildeten Lager beim Giant einen Innendurchmesser von 38mm und eine Dicke von 6.5mm. Nah dran!

Wenn jemand ein zum Cane Creek AAA1098 identisches Lager kennt, bin ich immer noch daran interessiert. 🙂

Edit: Das Lager von Giant ist ein "MR137", findet sich unter deinem Link, wie auch hier:

Bicycle Headset Bearings: A Practical Guide - Hambini Engineering

Headset bearings form an integral part of a bicycle's steering system. They are usually found in pairs. A single bearing at the top of the head tube and

www.hambini.com

Eines mit den Massen von Cane Creek ist leider nicht darunter...
