Die Rennmaschinen bis 1990 Sammler haben auch gleich altes Hifi Geraffel

[Dachau Radler]

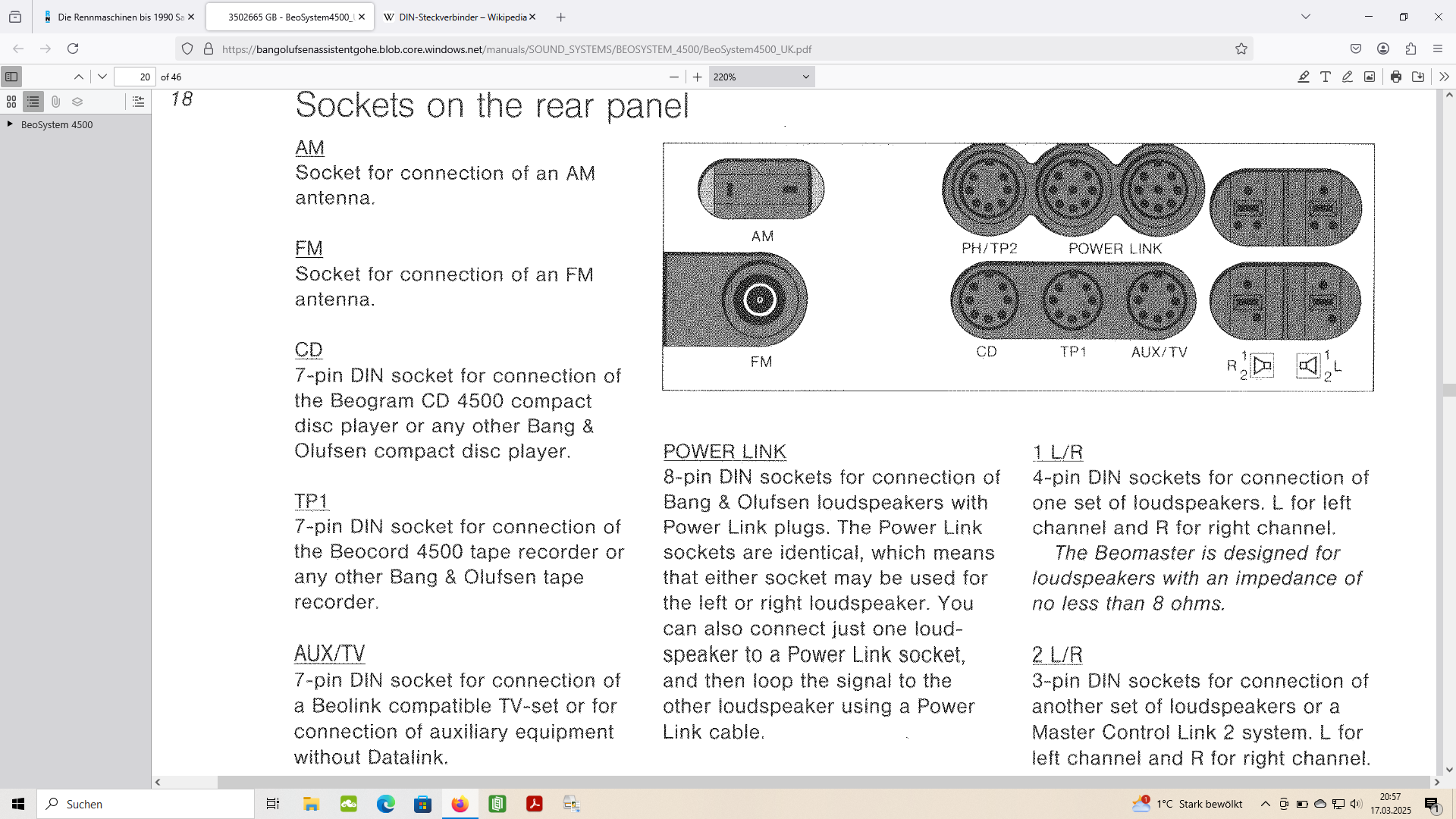

Die 8 Pin Power Link Anschlüsse sind für B&O Lautsprecher mit ebensolchen Anschlüssen, das können dann nur Aktivlautsprecher mit eigenem Verstärker sein weil die DIN Anschlüsse sicher keine Leistungsausgänge sind ( so wie die üblichen Speaker Anschlüsse links davon ) Die Frage ist wo an welchen Pins die Stereosignale anliegen. Beide Power Link Anschlüsse haben das komplette Stereosignal.



[oposum]

isch hab da mal a frach

Es gibt Dipol Lautsprecher. Z.B. diese Teufel
https://www.amazon.de/dp/B072JGXQ2P...94bf7b1ca2ce7def6d9a994b12f60188fe&th=1&psc=1

mei frach:
Wenn die eine TT Membran nach Links saust, wohin bewegt sich dann die andere TT Membran?



[ironrabuman]

isch hab da mal a frach

Es gibt Dipol Lautsprecher. Z.B. diese Teufel
https://www.amazon.de/dp/B072JGXQ2P...94bf7b1ca2ce7def6d9a994b12f60188fe&th=1&psc=1

mei frach:
Wenn die eine TT Membran nach Links saust, wohin bewegt sich dann die andere TT Membran?

Wenn Signal anliegt, immer alle Membranen nach außen, sonst ist was verpolt.



[oposum]

Wenn Signal anliegt, immer alle Membranen nach außen, sonst ist was verpolt.

hä?
Warum?



[Genussfahrer61]

Wenn Signal anliegt, immer alle Membranen nach außen, sonst ist was verpolt.

Davon gehe ich auch aus.

Das würde allerdings bedeuten, dass bei einer vollständig geschlossenen Box ein Unterdruck entsteht wenn beide Membranen gleichzeitig nach aussen resp. ein Überdruck entsteht, wenn beide gleichzeitig nach innen gehen.

Wobei das bei einem „normalen“ geschlossenen System ja auch der Fall ist, nur ist der Effekt dort nicht so gross wenn es nur eine Membrane gibt.



[Genussfahrer61]

hä?
Warum?

Wenn z.B. L + R der gleiche Ton bei gleicher Lautstärke anliegt und eine Membrane nach aussen und die andere nach innen geht, hätte man einen sogenannten akustischen Kurzschluss d.h. die Schallwellen würden sich zumindest teilweise aufheben.



[oposum]

Wenn z.B. L + R der gleiche Ton bei gleicher Lautstärke anliegt und eine Membrane nach aussen und die andere nach innen geht, hätte man einen sogenannten akustischen Kurzschluss d.h. die Schallwellen würden sich zumindest teilweise aufheben.

Wir reden vorläufig von einem LS. Die beiden Membrane zeigen in 180° unterschiedliche Richtungen und man versucht im Raum eine Schallwelle zu erzeugen. Das müsste doch heißen das beide Membrane zu der Schallwelle beitragen wenn sich beide gleichzeitig nach links oder eben rechts bewegen. (Wir schauen dabei gegen die Wand an der der LS hängt)



[Genussfahrer61]

Ja, in dem Fall hast du recht, es ist z.B. im Wiki auch so beschrieben, dass die beiden LS innerhalb der Box zueinander „verpolt“ verkabelt sind, d.h. wenn eine Membran nach aussen gelenkt wird, wird die andere nach innen gelenkt:

„Einige Dipol-Lautsprecher besitzen auf der Vorder- und Rückseite symmetrisch angeordnete Lautsprechermembranen. Diese müssen dann zueinander verpolt angeschlossen werden.“

Es gibt aber auch Dipol-LS, die nicht der räumlichen Klangtiefe dienen, sondern ein Stereo-LS-System auf nur eine Box reduzieren. In dem Fall dürfen die LS innerhalb der Box nicht verpolt angeschlossen sein.



[ironrabuman]

Nach längerem Nachdenken: Wahrscheinlich stimmt das mit Gegenpol, also einer nach innen, einer nach außen. Zur Schallwelle im Raum dürfte aber beides beitragen. Nur die Belastung der Chassis nimmt stark ab -> sonst müsste man das Gehäuse wohl stark vergrößern.



[Genussfahrer61]

Gemäss Beschreibung von Teufel ist es weder gleichpolig noch gegenpolig, sondern phasenversetzt:

"Dipole geben den Schall nicht nur nach vorne ab, sondern phasenversetzt auch nach hinten. Man hört hauptsächlich Raumreflektionen. Damit wird im Wohnzimmer das Schallfeld eines Kinos simuliert, bei dem die Surround-Kanäle von jeweils mehreren Lautsprechern wiedergegeben werden. Diese aufwendige, aber höchst sinnvolle Technik bietet in dieser Preisklasse nur Teufel. Für Games ist der Dipol-Lautsprecher umschaltbar zu einem Direktstrahler für eine gute Ortung der Gegner im Raum. Die Dipole passen mit den integrierten Schlüssellochhalterungen einfach an die Wand."

Gemäss Monacor müssen diese speziellen Lautsprecher aber wie folgt montiert werden:

Wie man diese Dipollautsprecher im Teufel-Heimkinosystem 500 nebst den andern Lautsprechern platzieren muss, darüber habe ich leider nichts gefinden.

Die Teufel Dipol-Lautsprecher kann man übrigens mit einem Schalter auch zu einem Monopollautsprecher umschalten. In dem Fall ist dann entweder nur noch der jeweilige Frontlautsprecher aktiv oder aber beide sind dann wohl gleichpolig geschaltet.



[Cede]

Hat schon jemand das neue Seka Spear RDC geordert?

Hast Du mal das Handy mit dem Adapterkabel direkt an den Bose angeschlossen? Da sollte dannwas kommen so wie ich die Bose Anleitung verstanden habe

Dann kommt leider auch nichts

Du kannst ( wenn nicht schon versucht ) auch mal die andere Powerlink Buchse am Beogram versuchen raus zum Bose. Es gibt ja zwei, vielleicht ist eine defekt.

Beide versucht, bei beiden tote Hose

Kannst Du besser beschreiben was da schlecht war?
war es sehr deutlich leiser als das Signal vom Handy über AUX?
War es ohne Bässe sehr "dünn" höhenlastig?

oder etwas anderes...?

Es war sehr viel leiser als vom Handy. Es tönt so als würde nicht das ganze Signal ankommen. also die Musik ist ein bisschen abgehackt, verzerrt und sehr leise.

Frage : was wird als Quelle angezeigt/leuchtet am Display wenn Du die Platte spielst? ? Phono ? oder
? Tape2 ?

Phone

Es würde Sinn machen, wenn sich jemand das mal ansieht.

Durchaus ja. Ist wie beim Rennrad, das würde da öfter auch Sinn machen.
Aber manchmal fehlen einem die Mittel um es einfach zeigen zu lassen, weswegen ich versuche es in Eigenregie zu lösen, ohne es schlimmer zu machen Und deshalb um die Unterstützungen immer sehr dankbar bin.


@Dachau Radler meinst du ich muss mir zwei solche stecker zutun um die Boxen direkt am Beomaster mal testen zu können?



[paye]

Irgendwie klingt das mittlerweile nach einem Kandidaten für den Elektroschrottcontainer.


duckundweg



[Genussfahrer61]

Nö, für einen Fachmann, der sich das vor Ort anschaut.



[Dachau Radler]

Dann kommt leider auch nichts


Beide versucht, bei beiden tote Hose


Es war sehr viel leiser als vom Handy. Es tönt so als würde nicht das ganze Signal ankommen. also die Musik ist ein bisschen abgehackt, verzerrt und sehr leise.


Phone


Durchaus ja. Ist wie beim Rennrad, das würde da öfter auch Sinn machen.
Aber manchmal fehlen einem die Mittel um es einfach zeigen zu lassen, weswegen ich versuche es in Eigenregie zu lösen, ohne es schlimmer zu machen Und deshalb um die Unterstützungen immer sehr dankbar bin.


@Dachau Radler meinst du ich muss mir zwei solche stecker zutun um die Boxen direkt am Beomaster mal testen zu können?

Hallo Cede, schade, wenig Fortschritt.

Ich bin ja auch kein Elektronik Fachmann aber für mich sieht es jetzt so aus:
der Bose scheint nicht zu funktionieren.
Nochmal in der Anleitung oder Rückseite schauen ob irgendwo eine Sicherung / Fuse zu finden ist die "durch" sein könnte?

Das Plattensignal am BEO wird nicht so vorverstärkt wie es nötig ist.
Nochmal versuchen diesen Phonovorverstärker am Beo zu "programmieren" wie ich es schon ges
chrieben hatte.
Lautsprecher:
Theoretisch könnte man die verzwirbelten Kabelenden der Boxen in die Lautsprecheranschlüsse am Beo reinstecken, bzw reinhalten um zu prüfen ob was kommt.
Aber das wäre schon erheblicher Pfusch und die Gefahr eines Kurzschluss mit Folgeschaden ist groß.
Ich würde es persönlich nicht riskieren wollen

2 solche passende DIN Lautsprecherstecker sollte nicht die Welt kosten, ich würde die kaufen und hoffen dass die Endstufen funktionieren.



[Cede]

So der gestrige Fortschritt, hat mich veranlasst, heute in der Früh erst mal 2 Glas Wein zu trinken, damit ich mich getraue den Post hier zu schreiben.

Nachdem ich mich wieder an die Kabel gewagt habe alles mal ausgesteckt habe und wieder begonnen habe einzustecken, habe ich beim 'Sound input'- Kabel von Beomaster zum Bose Subwoofer bemerkt, dass beide Steckerenden gleich sind (5 Pin), also habe ich diesen einfach mal gedreht - und wtf, das Ding ist einfach unidirektional und nun trällert hinter mir ein gemütlicher Jazzy Deep House Mix, abgespielt via Handy.

Unidirektionalität kenn ich vom heutigen Zeitalter halt gar nicht und hätte auch nimmer auf diese getippt als 'Fehlerquelle' - wie (fast) immer, war die Fehlerquelle also vor dem Gerät

Selbst der Plattenspieler leitet nun das Gelesene weiter, aber immernoch beschissen verzerrt. Ich muss da mal mehrere Platten testen, aber denke irgendwas wird nicht stimmen, weil das hat schon bei den Grosseltern nicht geklappt...

enjoy the sun ppl!



[Dachau Radler]

So der gestrige Fortschritt, hat mich veranlasst, heute in der Früh erst mal 2 Glas Wein zu trinken, damit ich mich getraue den Post hier zu schreiben.

Nachdem ich mich wieder an die Kabel gewagt habe alles mal ausgesteckt habe und wieder begonnen habe einzustecken, habe ich beim 'Sound input'- Kabel von Beomaster zum Bose Subwoofer bemerkt, dass beide Steckerenden gleich sind (5 Pin), also habe ich diesen einfach mal gedreht - und wtf, das Ding ist einfach unidirektional und nun trällert hinter mir ein gemütlicher Jazzy Deep House Mix, abgespielt via Handy.

Unidirektionalität kenn ich vom heutigen Zeitalter halt gar nicht und hätte auch nimmer auf diese getippt als 'Fehlerquelle' - wie (fast) immer, war die Fehlerquelle also vor dem Gerät

Selbst der Plattenspieler leitet nun das Gelesene weiter, aber immernoch beschissen verzerrt. Ich muss da mal mehrere Platten testen, aber denke irgendwas wird nicht stimmen, weil das hat schon bei den Grosseltern nicht geklappt...

enjoy the sun ppl!

Super! Gratulation!
Platten testen wird hier aber nichts bringen,
das verzerrte Phonosignal dürfte daher kommen dass
entwerder der Phonovorverstärker mit der RIAA Entzerrung gar nicht eingebaut ist
oder
nicht per programmierung am BEO "aktiviert ist"
oder
einfach defekt ist ?



[ad-mh]

Isr es normal laut, aber verzerrt? Verzerrung kann von einer defekten Nadel stammen.



[Dachau Radler]

Wie ad-mh schon schreibt:
Wenn Du zuerst die Lautstärke mit dem Handy Signal normal einstellst und dann auf Plattensignal umschaltest, ist das Signal von der Platte zumindest ähnlich laut wie von Handy? Also ohne die Lautstärke am Beo dann nachzuregeln? Oder ist es wesentlich leiser?



[Dachau Radler]

wenn Du eine Platte abspielst am besten mit viel Gesang drauf, Lautstärke am Beo ganz wegdrehst, in unmittelbarer Nähe des Tonabnehmers hört man immer leise "die Musik" allerdings ohne Bässe und mit deutlich übertriebenen Höhen aber man hört es. Ist es da auch so verzerrt wie über die Lautsprecher ?



[Genussfahrer61]

@Cede

Ist beim Plattenspieler der Original Tonabnehmer von B&O montiert, oder wurde der mal gegen ein Fremdprodukt ersetzt?

Weiter oben im Faden wurde mal beschrieben, wie man den Phono-Eingang entsprechend programmieren kann, hast du das schon versucht?
