Mal eben schnell ne kleine Bastelfrage

[PilotPirx]

Ich habe hier einen FD-1057 mit 31.8mm Klemmung.
Der Rahmen hat aber 28.6mm. Die "Reduzierhülsen" von moderneren Umwerfen die ich hier habe, passen leider nicht.
Gab es früher auch schon solche Hülsen, passend für den FD-1057?
Was macht man da am besten?
Oder tauscht/verkauft mir jemand zur Not einen passenden?

Diese Adapter verdicken doch nur das Sattelrohr, warum soll das nicht passen? Dass es optisch nicht so schön aussehen kann wenn die Adapter zu hoch sitzen ist eine andere Sache



[Tsunami-Basti]

Meine sehen so aus:



[PilotPirx]

Meine sehen so aus:

Da lässt sich doch sicher was mit der Feile oder dem Dremel abnehmen, oder?



[Tsunami-Basti]

Die passen irgendwie von den Radien auch nicht wirklich zusammen, sehr seltsam



[PilotPirx]

Die passen irgendwie von den Radien auch nicht wirklich zusammen, sehr seltsam

Ja, sehen dicker aus als die die ich verlinkt habe. Eventuell für andere Durchmesser gedacht?



[Pananoia]

Es geht um einen Steuersatz mit Industrielagern. Da ist der Konus nur eine Zentrierung für das Lager, der dreht sich nicht mit und wackelt auch nicht sobald der Steuersatz eingestellt ist. Eigentlich wäre es da von Vorteil gleich einen geschlitzten Ring zu verbauen weil der sich dann noch zusammendrücken kann falls nötig.

Ah es geht um einen Steuersatz mit gekapselten Lagern.
Mit diesen habe ich tatsächlich keine Erfahrung aber meine Logik meint das ein ......Konusring stimmt ja nicht also........ein Ring der die untere Aufnahme darstellt auch fest zum Gabelschaft sitzen muss.
Wenn es da wackelt schwingt die Gabel auch im Steuersatz, durch die Länge der Gabelscheiden auch merklich.
Was ist falsch an dieser Logik?

Wenn ein gespaltener Ring durch die Form stramm um den Gabelschaft gepresst wird wackelt er natürlich nicht, wo sollte er auch hin?


Mille - Greetings
@L€X



[PilotPirx]

Ah es geht um einen Steuersatz mit gekapselten Lagern.
Mit diesen habe ich tatsächlich keine Erfahrung aber meine Logik meint das ein ......Konusring stimmt ja nicht also........ein Ring der die untere Aufnahme darstellt auch fest zum Gabelschaft sitzen muss.
Wenn es da wackelt schwingt die Gabel auch im Steuersatz, durch die Länge der Gabelscheiden auch merklich.
Was ist falsch an dieser Logik?

Wenn ein gespaltener Ring durch die Form stramm um den Gabelschaft gepresst wird wackelt er natürlich nicht, wo sollte er auch hin?


Mille - Greetings
@L€X

Ja, locker sollte der Zentrierring tatsächlich nicht sitzen. Da es bei @MukMuk aber so aussieht:

Gabel = 30
Konus(ring) = 29.9

sehe ich da kein Problem. Und sägt man in diesem Fall einen Schlitz in den Zentrierring falls noch keiner vorhanden ist muss man noch nicht mal irgendwas aufschlagen. Dürfte für den Alu-Sitz der Gabel besser sein.



[Tsunami-Basti]

Ja, sehen dicker aus als die die ich verlinkt habe. Eventuell für andere Durchmesser gedacht?

Naja, von 31.8 aud 28.6.... steht zumindest drauf
Ich schau morgen mal im Radladen um die Ecke, vielleicht haben die andere da



[MukMuk]

Ah es geht um einen Steuersatz mit gekapselten Lagern.

Und wie! Daher meinte ich Eingangs ja auch "unorthodoxe Frage".

......Konusring stimmt ja nicht also........ein Ring der die untere Aufnahme darstellt auch fest zum Gabelschaft sitzen muss.
Wenn es da wackelt schwingt die Gabel auch im Steuersatz, durch die Länge der Gabelscheiden auch merklich.
Was ist falsch an dieser Logik?

Nix!

Wenn ein gespaltener Ring durch die Form stramm um den Gabelschaft gepresst wird wackelt er natürlich nicht, wo sollte er auch hin?

Hoffentlich nirgendwo hin. Sollte tatsächlich kein Problem darstellen. Der Schlitz wird ja durch das gekapselte Lager überbrückt. In der Höhe kann er auch nirgendwo hin.

Und sägt man in diesem Fall einen Schlitz in den Zentrierring falls noch keiner vorhanden ist muss man noch nicht mal irgendwas aufschlagen. Dürfte für den Alu-Sitz der Gabel besser sein.

Hört sich erst Mal recht logisch an. Mal schauen, wie sehr man da klopfen muss.



[fliegenfänger]

Meine tägliche Bastelfrage

Hier fehlt am Zugspanner etwas. Ein Gegenstück oder eine Mutter, richtig?



[zaunk]

Was hält die Gemeinde von so einer Klemmung?
Die Klemmbacken werden über Schraube zusammengezogen, ist mir bisher noch nicht untergekommen.



[Nimmerklug]

Flimsy.



[knutson22]

Danke dir für die Erläuterung. Was bräuchte es denn noch für die rechte Schale?

the three holy kings oder wie das auf Englisch heisst (auf Deutsch: Heilige Drei Könige)

...wenn man das nicht regelmässig macht,funktioniert das Werkzeug ganz gut....ich verweise auf den thread:

doert mal ein bisssl einlesen... http://www.rennrad-news.de/forum/threads/schöner-schrauben.139470/page-13#post-3915130



[roykoeln]

Kommt auf die Größe der radhose an



[knutson22]

Meine tägliche Bastelfrage

Hier fehlt am Zugspanner etwas. Ein Gegenstück oder eine Mutter, richtig?

da fehlt nix....wenn da ne Mutter drauf wäre und angezogen,könntest Du niccht mehr Feinjustieren...der Gummiring dient dazu den Zug zu spannen oder zu entlasten...das ist schon richtig so und komplett



[MukMuk]

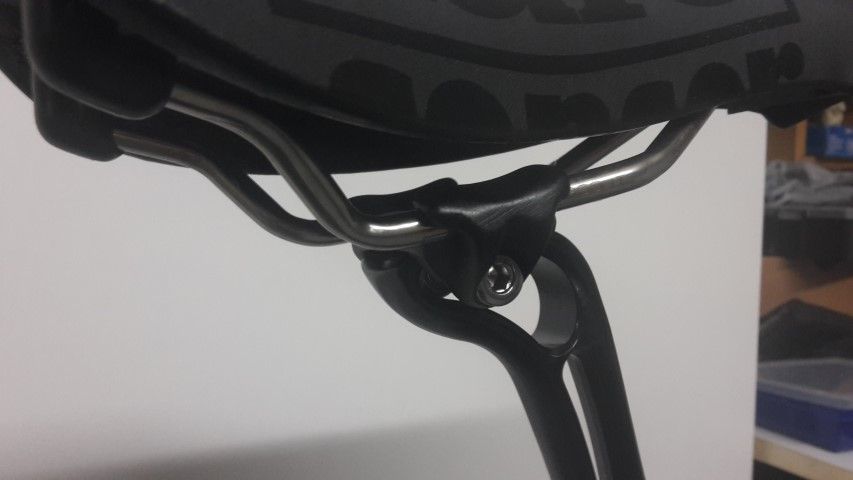

Anhang anzeigen 412319

Was hält die Gemeinde von so einer Klemmung?
Die Klemmbacken werden über Schraube zusammengezogen, ist mir bisher noch nicht untergekommen.

Das sieht schon nach einer haarigen Konstruktion aus. Zumindest wirkt es so.

da fehlt nix....wenn da ne Mutter drauf wäre und angezogen,könntest Du niccht mehr Feinjustieren...der Gummiring dient dazu den Zug zu spannen oder zu entlasten...das ist schon richtig so und komplett

Ich fand nur den Gummiring sonderbar. Ansonsten würde ich auch meinen, dass da nichts fehlt.



[da1000]

@NonesensE
@timpalim

Die Kurbel befindet sich leider nicht mehr in einem allzu guten Zustand, viele tiefe Kratzer, abgescheuerte Stellen etc.
Will sie wieder hübsch machen und polieren. Dazu will ich aber zuerst die Kurbelschrauben entfernen damit ich jede Ritze polieren kann. Wenn dann will ich das auch ordentlich machen...



[NonesensE]

@NonesensE
@timpalim

Die Kurbel befindet sich leider nicht mehr in einem allzu guten Zustand, viele tiefe Kratzer, abgescheuerte Stellen etc.
Will sie wieder hübsch machen und polieren. Dazu will ich aber zuerst die Kurbelschrauben entfernen damit ich jede Ritze polieren kann. Wenn dann will ich das auch ordentlich machen...

Okay, das ergibt Sinn. Bedenke aber, dass - wenn ich mich recht entsinne - danach das Logo weg ist.



[haraldiño]

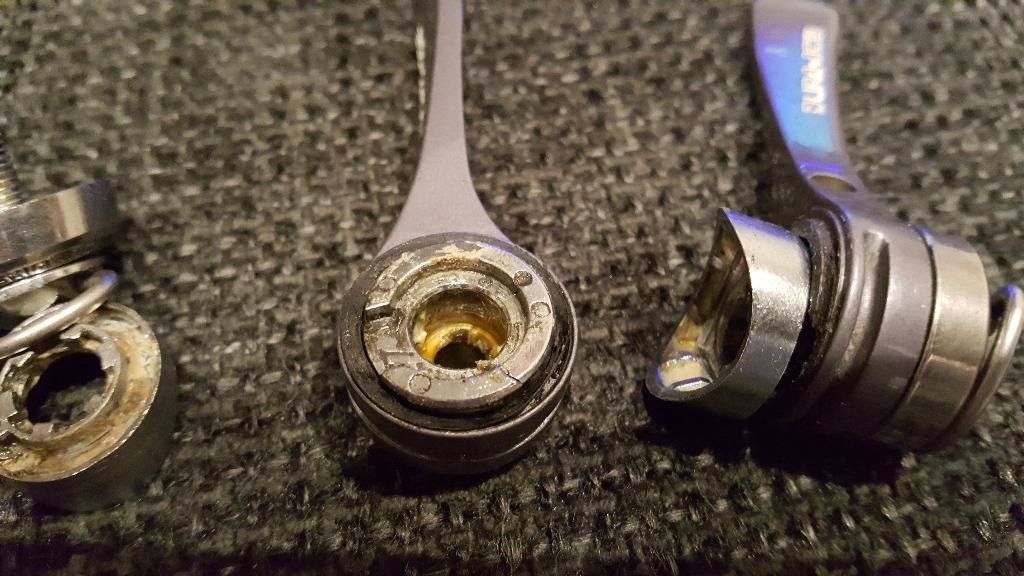

Frage zu später Stund... kann man sowas kaufen? (Riss im Teil in der Mitte, linker Hebel) Könnte ich natürlich rel. günstig bekommen. Welche Funktion hat die Scheibe mit dem Riss?



[PilotPirx]

Das ist der Hebel selbst. Schaltsockeladapter und die Kleinteile sind noch brauchbar.
