Nach längerer Zeit mal wieder ein Beitrag von mir.
Zum Thema 4kant-Normen ISO (alt 12,5 mm und neu 12,73 mm) und JIS (12,63 mm) möchte ich den sehr guten Beitrag von
@HeikoS69 verlinken:
https://www.rennrad-news.de/forum/threads/nochn-vogel-randonneur.144387/post-4464833
Hallo
@aledran, schön mal wieder was von Dir zu hören.
In meinem von Dir verlinken Beitrag schrieb ich was von einer Vorlage der Firma Thun für die Normenänderung, die jahrelang auf deren Seiten herunterzuladen war, ich aber nicht wiederfinden konnte.
Hah! Vor einiger Zeit stolperte irgendwo auf meiner Festplatte darüber. Ich habe Sie unten drangehängt.

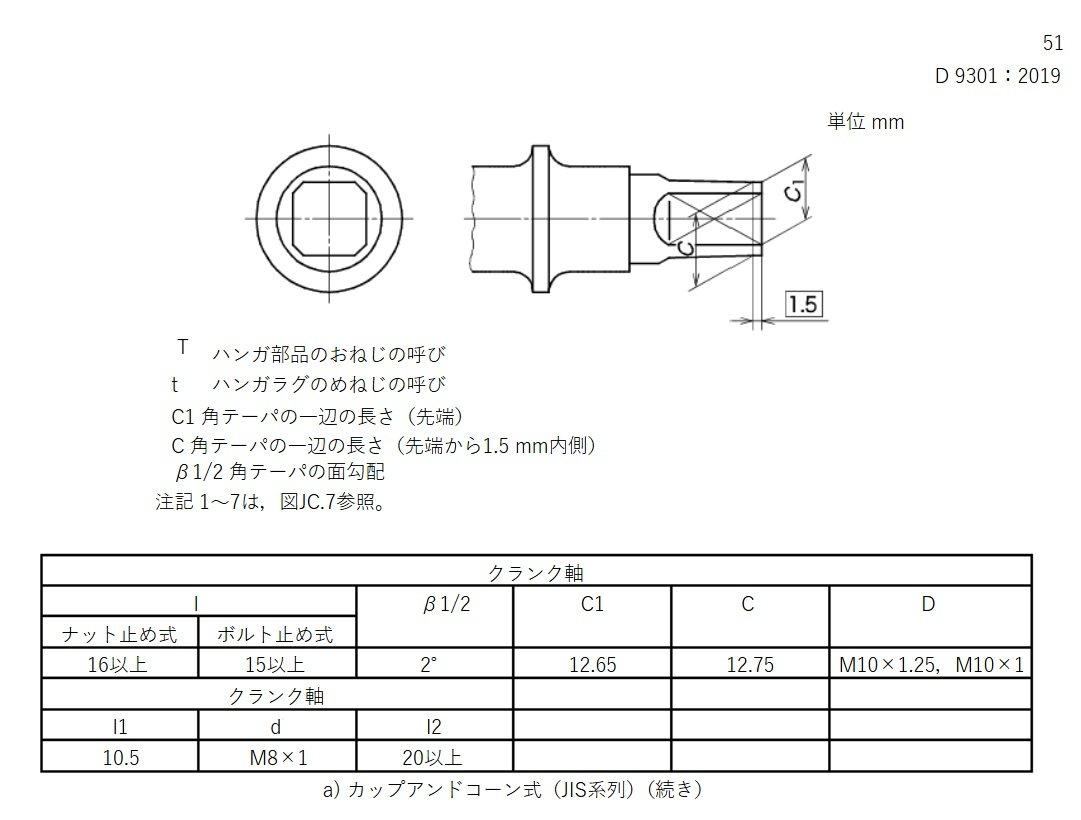

Eine Bilddatei mit den JIS Daten habe ich auch bei mir gefunden:

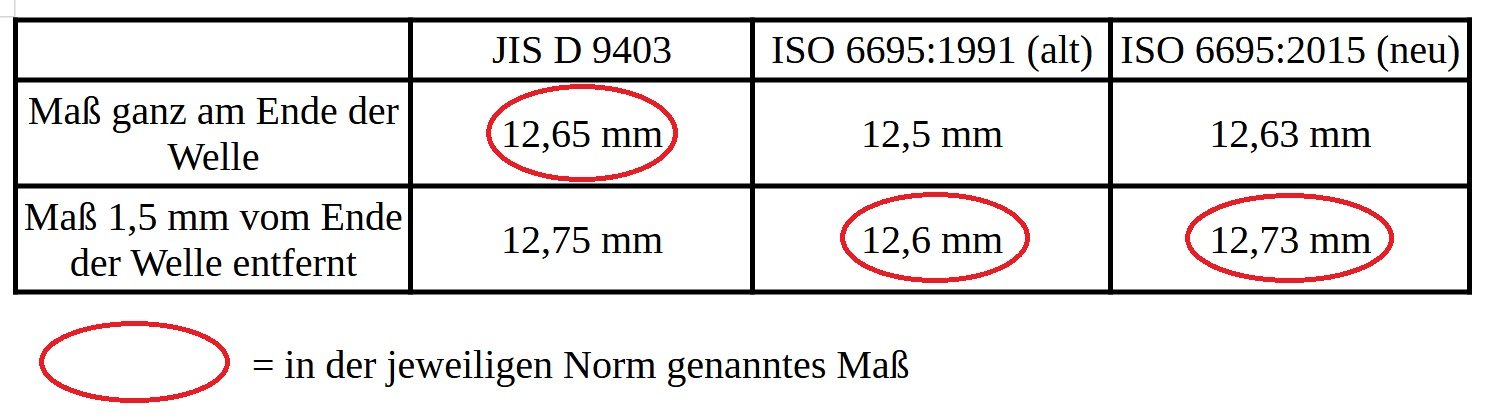

Die JIS und ISO Vorgaben sind aber nicht 1:1 vergleichbar:

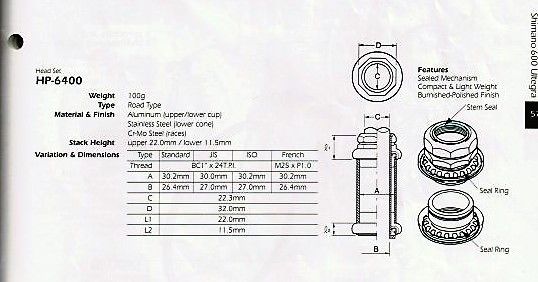

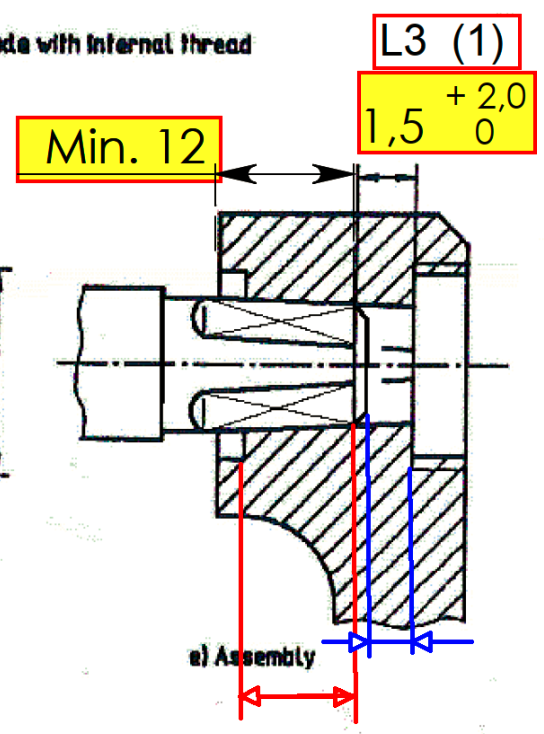

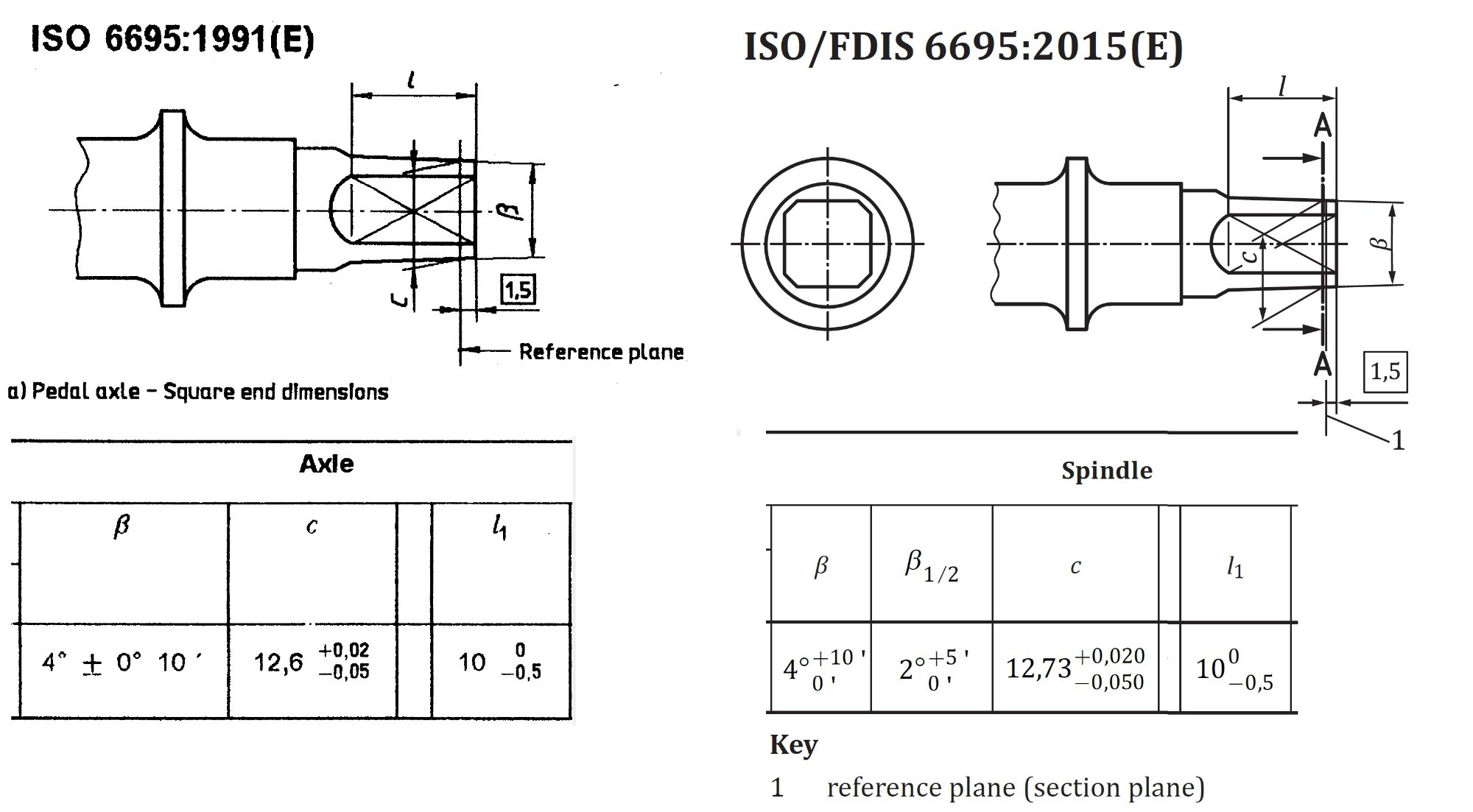

- bei der ISO Norm wurden / werden die 12,5 mm (alt) bzw. 12,73 mm (neu) 1,5 mm vom äußersten Ende der Welle gemessen
- bei den 12,65 mm der JIS Norm gibt es bzgl. des Messpunktes keine konkrete Vorgabe
Sehr bemerktenswert finde ich in der Thun-Vorlage folgenden Absatz:
Umso verwunderlicher war es dann, daß die JIS D 9415:2008 die Geometrie der ISO 6695 übernahm. Aus nachvollziehbaren Gründen hat sich diese "Aktenlage" jedoch nicht auf die Realität der Geometrie der Vierkante ausgewirkt, denn dazu war das Beharrungsvermögen angesichts der jahrelangen Anwendung des früheren JIS-Standards viel zu groß. Somit ist die Änderung der JIS am Markt weitgehend unbekannt, so daß irrtümlicherweise immer noch zwischen ISO und JIS-Vierkant unterschieden wird (Beispiel: Anlage 1 Prospektblatt FAG).
D 9415 ist nicht die richtige Norm für solche Aussagen! Oder um es deutlicher zu sagen: das Zitat bietet inhaltlichen Quatsch. Und sowas geht als Vorlage zu Gremien, die über Industrienormen entscheiden...

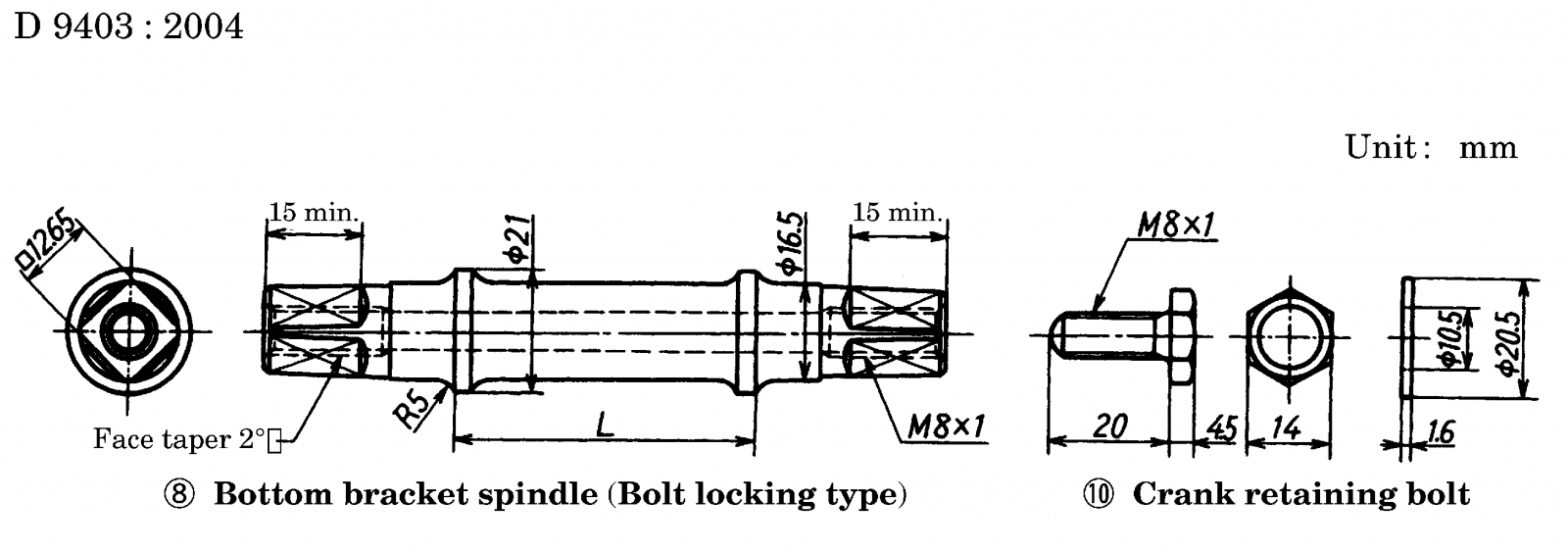

In D 9415 werden zwar u.a. auch Dinge aus ISO 6695 behandelt (Kurbeln), allerdings stehen dort keine Maß-Vorgaben zum Vierkant. Die sind in JIS D 9403. Ich kenne zwar nicht die aktuellste Fassung von D 9403, würde aber mal behaupten, da stehen immer noch 12,65 mm drin.
Der zitierte Passus hat mich 10 Jahre (bis heute) glauben lassen, dass die JIS 2008 Norm die 4-Kant-Maße aus den alte ISO Normen übernommen hätte, es quasi seit Einführung der neuen ISO Norm eine umgekehrte Welt gäbe.
