Fulcrum Steckachse Freilauf wechseln …

[snowdriver]

Nabeeend zusammen,

stehe soeben vor dem Problem nicht zu wissen, wie ich die Schraube des Freilauf lösen kann, wo doch so gar nichts zum Gegenhalten vorhanden ist!?!

Die technischen Unterlagen, die ich bislang habe finden können, behandeln offenbar ausschließlich Achsen, die einen Inbusantrieb vorweisen und für Schnellspanner ausgelegt sind … fast ein wenig diskriminierend

Schönen 3. Advent noch.



[solution85]

Tuch und Wasserpumpenhaus



[norman68]

Tuch und Wasserpumpenhaus

Ich denke Wasserpumpenzange ist besser geeignet



[snowdriver]

Tuch und Wasserpumpenhaus

Das ist die offizielle Methode?!
Mir wird ganz schwindlig, entweder ob der rohen Gewalt, oder der zweifelhaften Konstruktion wegen.



[solution85]

Ich denke Wasserpumpenzange ist besser geeignet

Möglich



[solution85]

Das ist die offizielle Methode?!
Mir wird ganz schwindlig, entweder ob der rohen Gewalt, oder der zweifelhaften Konstruktion wegen.

Welches Rad ist es genau?



[snowdriver]

Welches Rad ist es genau?

Wenn ich dass nur wüsste – ist sicher ein OEM-LRS gewesen und Aufkleber oder sonstige Bezeichnungen sind nirgens mehr zu finden.
Du siehst: eine wunderbare Grundlage für Recherchen



[norman68]

Bau das ganze Zeug wieder in die Nabe. Hast du das gemacht solltest die silberne Kappe einfach abziehen können.



[prince67]

Wenn ich dass nur wüsste – ist sicher ein OEM-LRS gewesen und Aufkleber oder sonstige Bezeichnungen sind nirgens mehr zu finden.
Du siehst: eine wunderbare Grundlage für Recherchen

Dann poste doch ein paar Fotos von dem Laufrad, Nabe,...
Aber bitte größere, auf denen man auch was erkennt.



[prince67]

Bei den Anleitungen, die ich für Fulcrum gefunden habe, hat die Mutter auf der Freilaufseite ein Linksgewinde!



[norman68]

Bei den Anleitungen, die ich für Fulcrum gefunden habe, hat die Mutter auf der Freilaufseite ein Linksgewinde!

Wollt ich auch eben schreiben



[norman68]

Hier der DL

https://www.fulcrumwheels.com/area/download/download.php?tab=doc&rnd=0eu9ka6AJr&rnds=&rndc=1&rnts=1



[snowdriver]

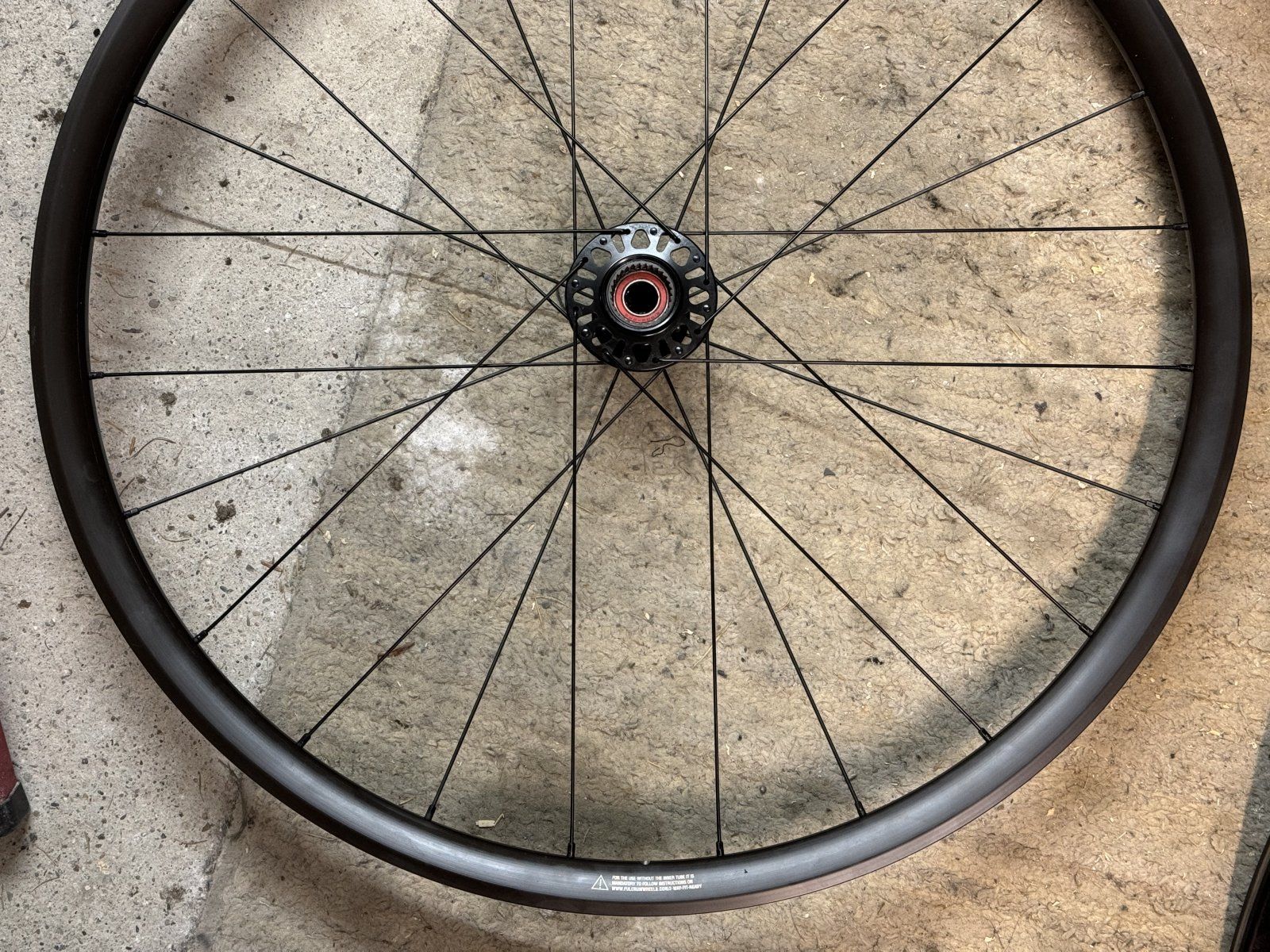

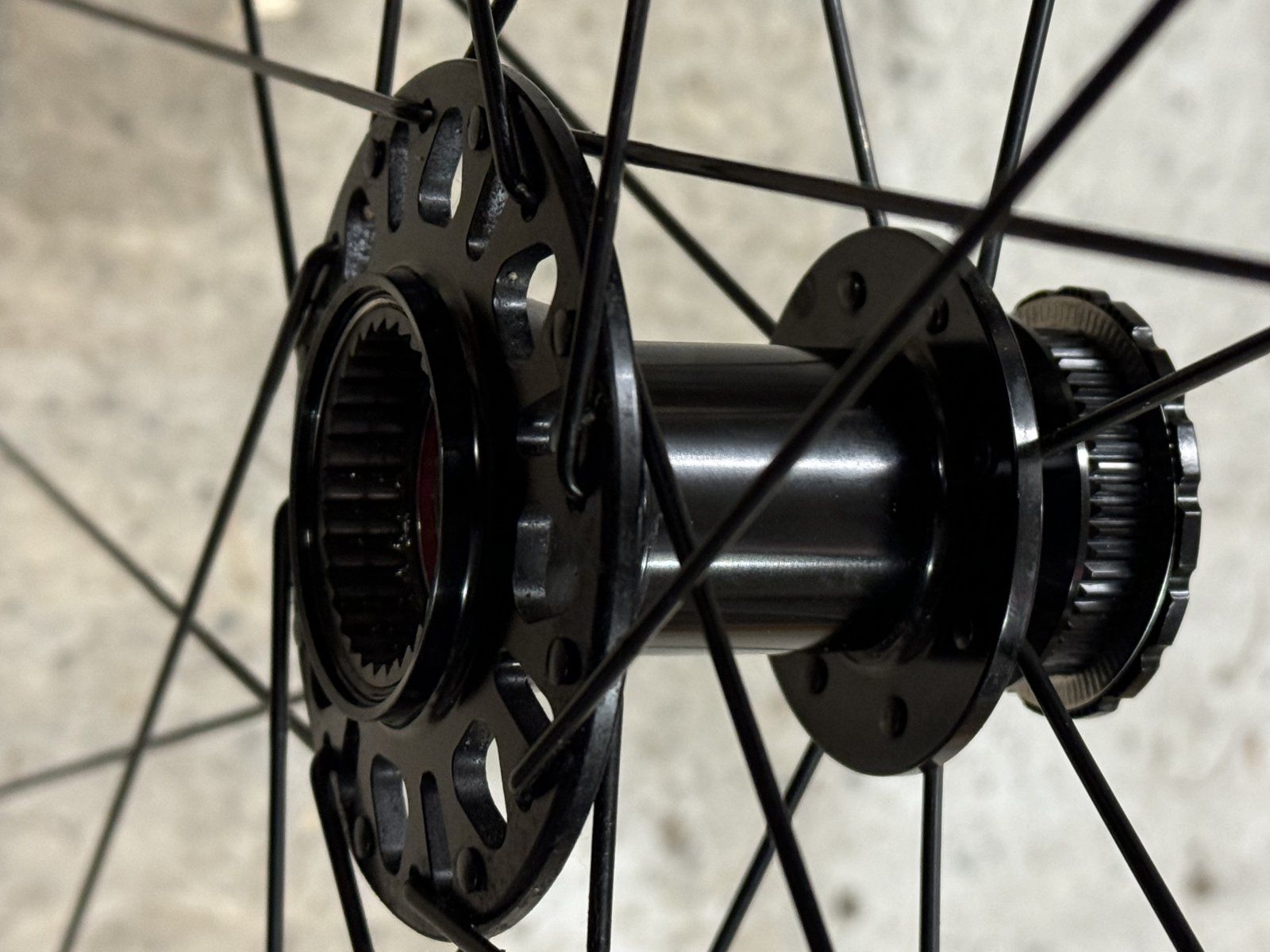

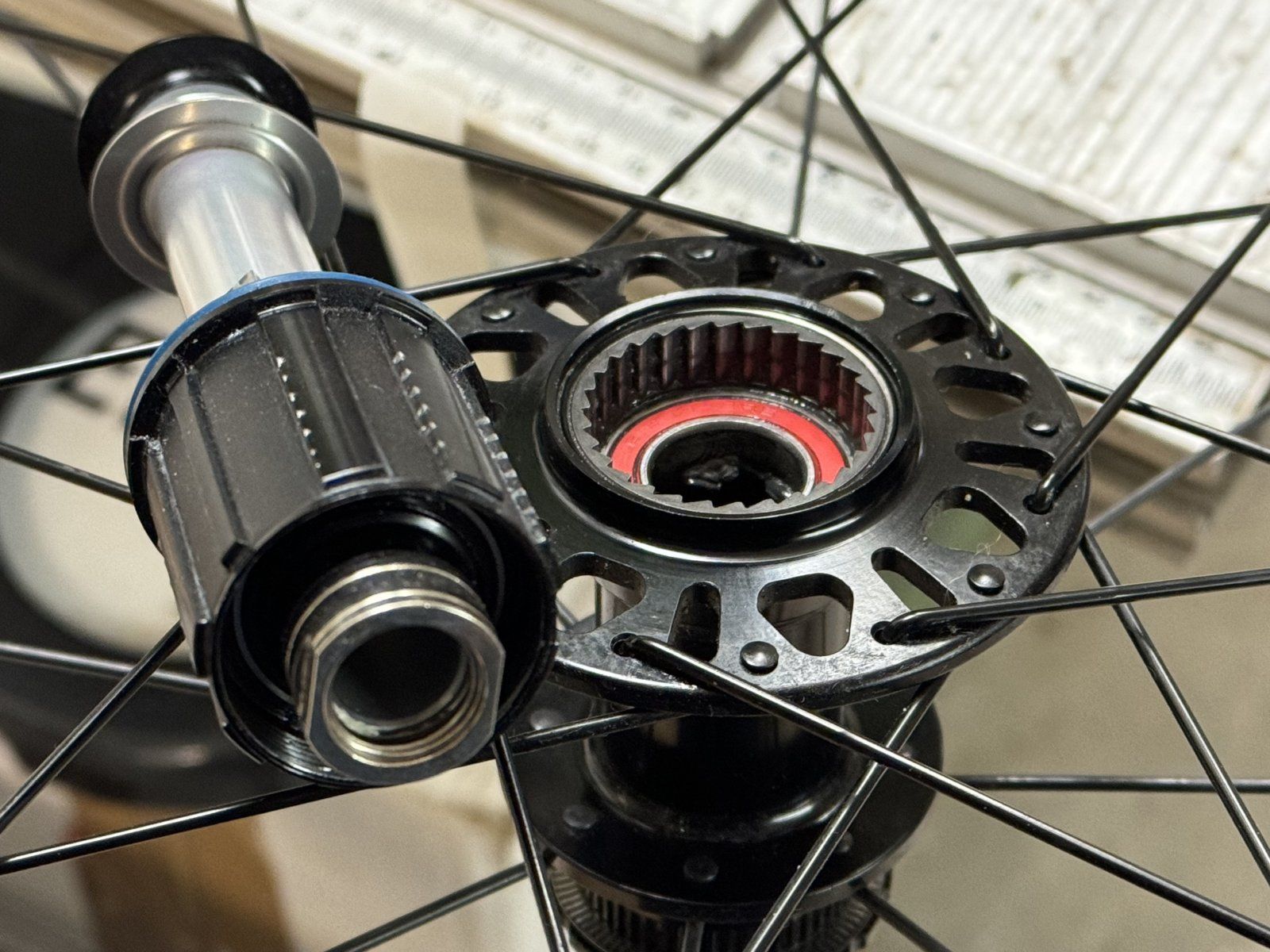

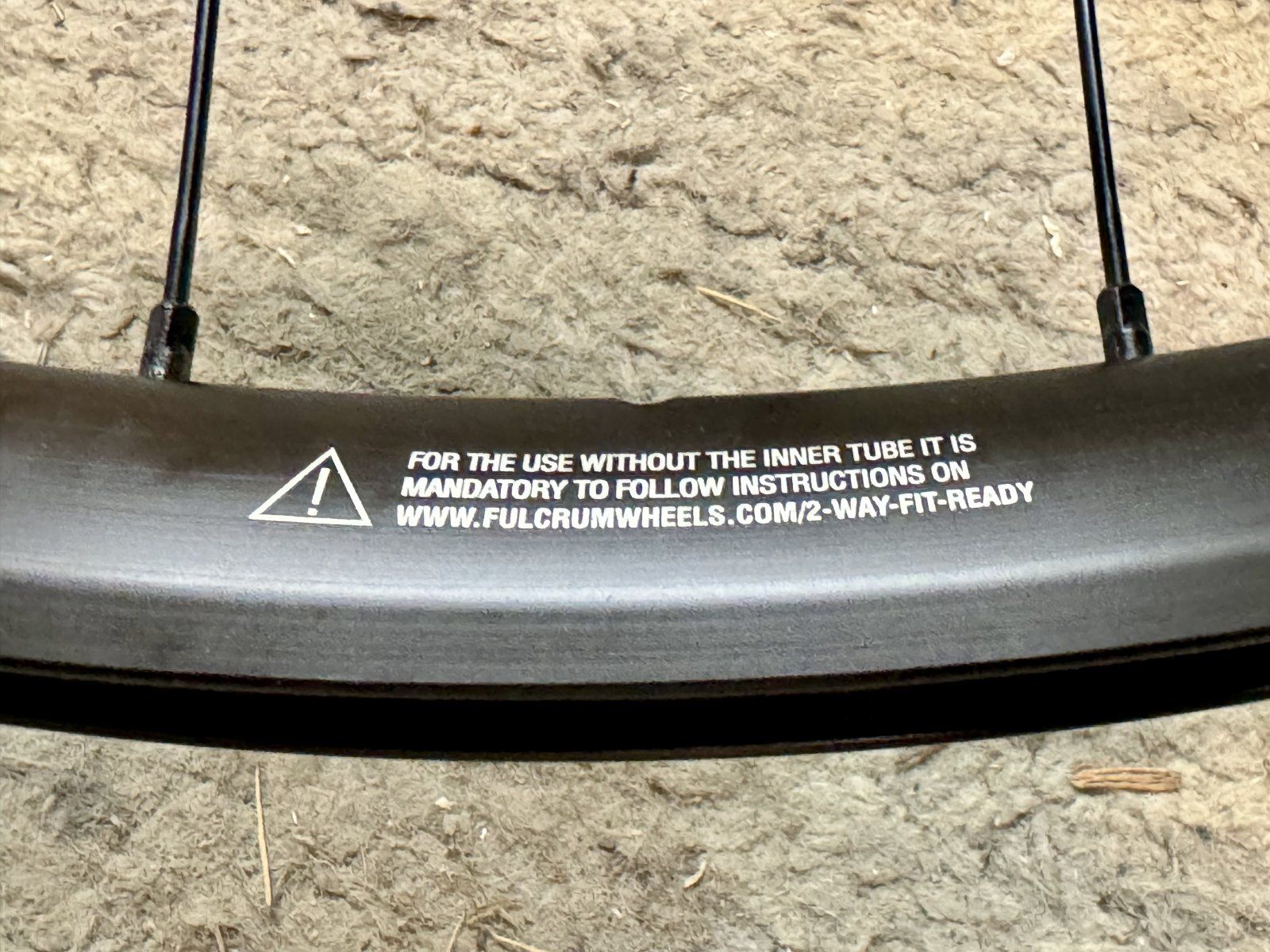

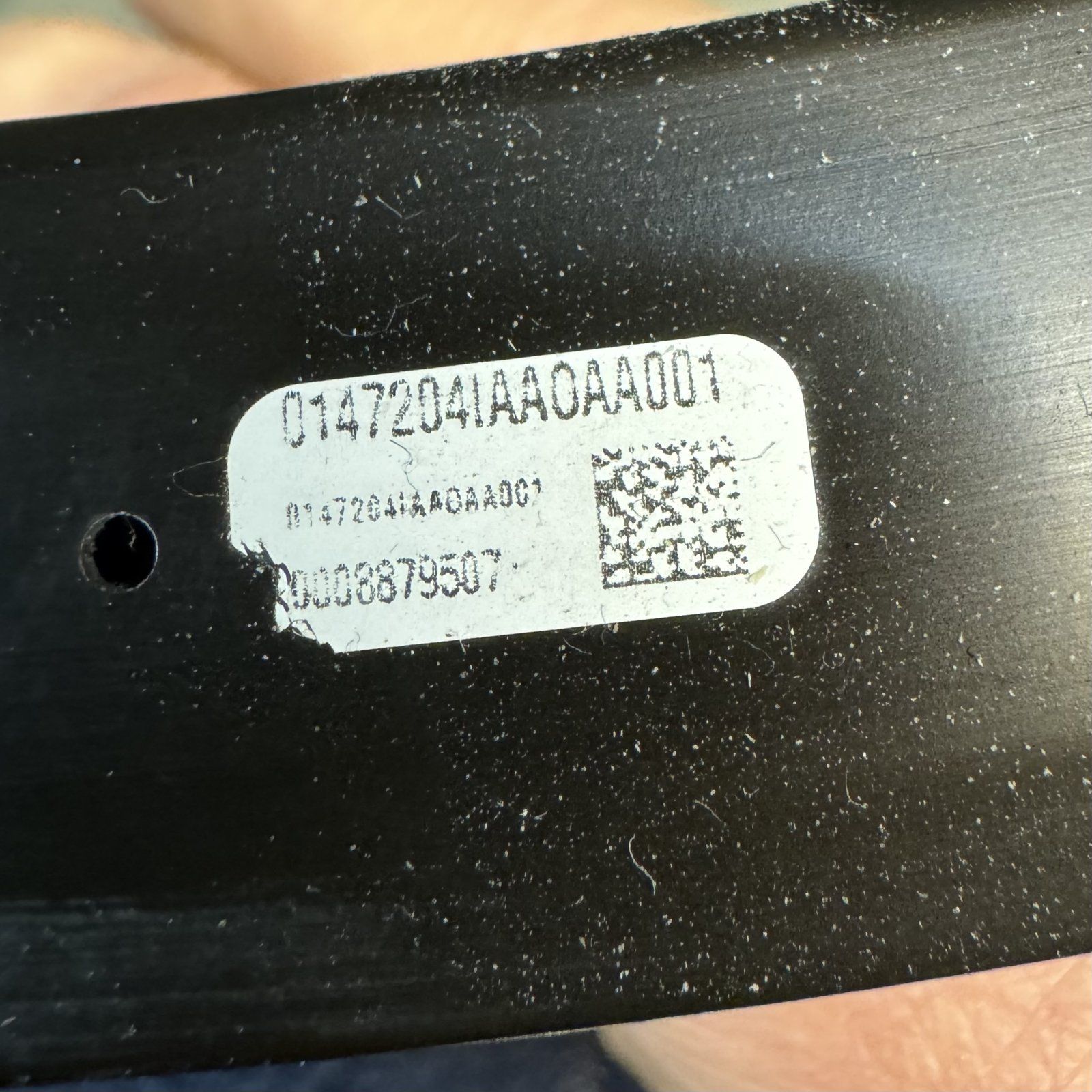

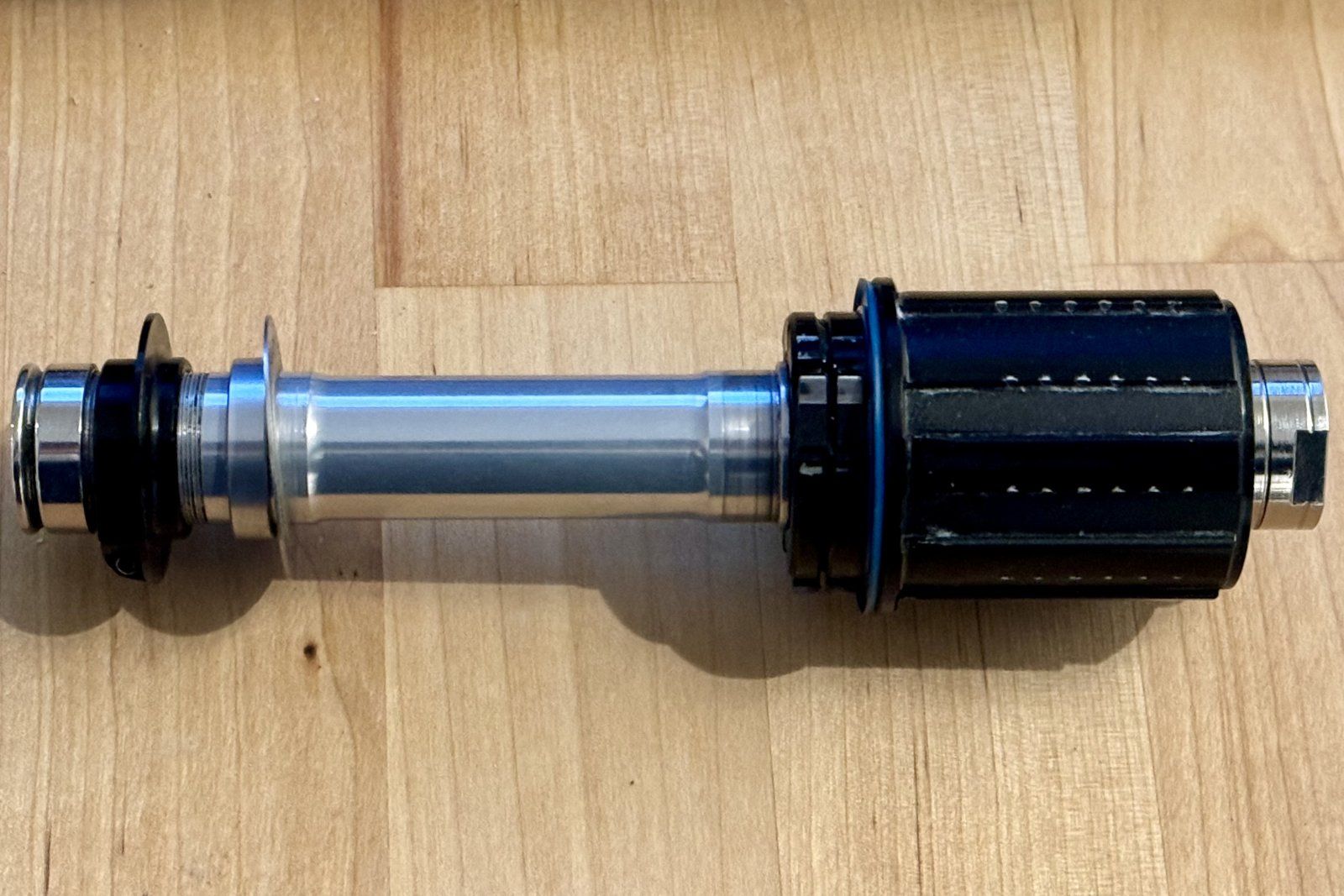

Hier also schon mal bessere Bilder

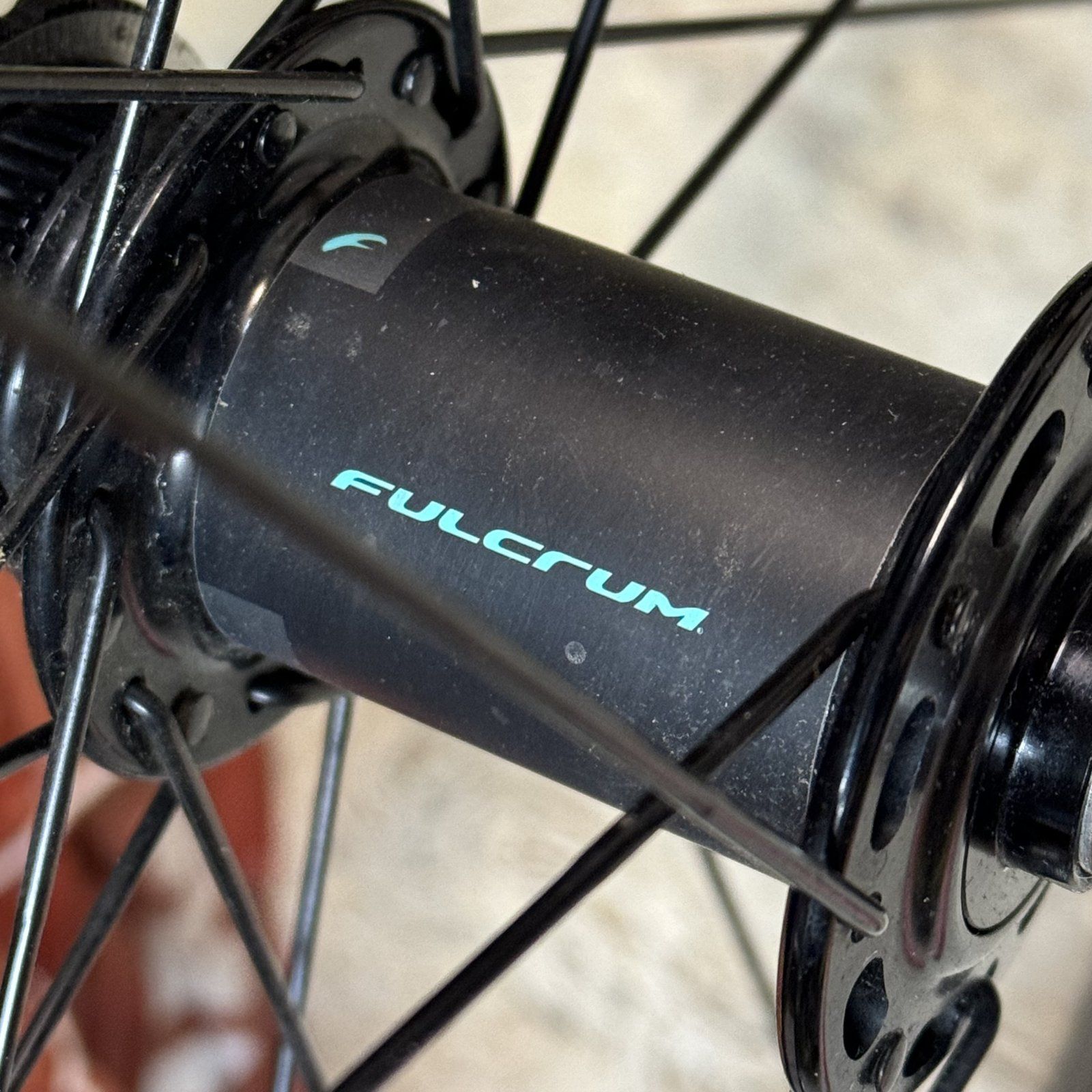

Nur dass VR hat noch dieses türkisfarbene Label am Achskörper. Sind die nicht sonst nit roter Schrift?



[snowdriver]

Hier der DL

https://www.fulcrumwheels.com/area/download/download.php?tab=doc&rnd=0eu9ka6AJr&rnds=&rndc=1&rnts=1

Danke für den Service, aber das Dokument hat mich schon hadern lassen, weil eben eine QR-Achse mit Innensechskantantrieb gezeigt wird.



[snowdriver]

Bau das ganze Zeug wieder in die Nabe. Hast du das gemacht solltest die silberne Kappe einfach abziehen können.

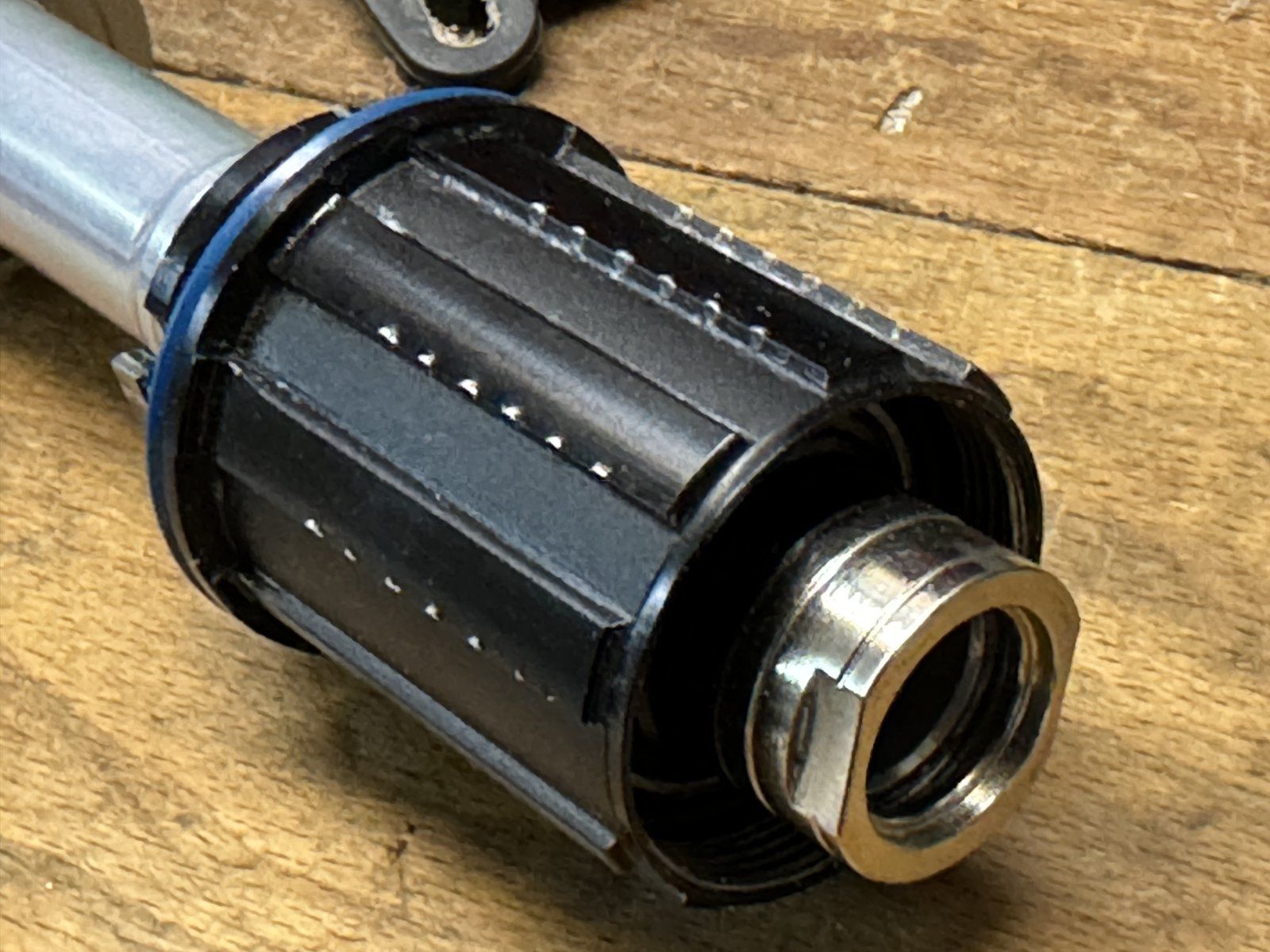

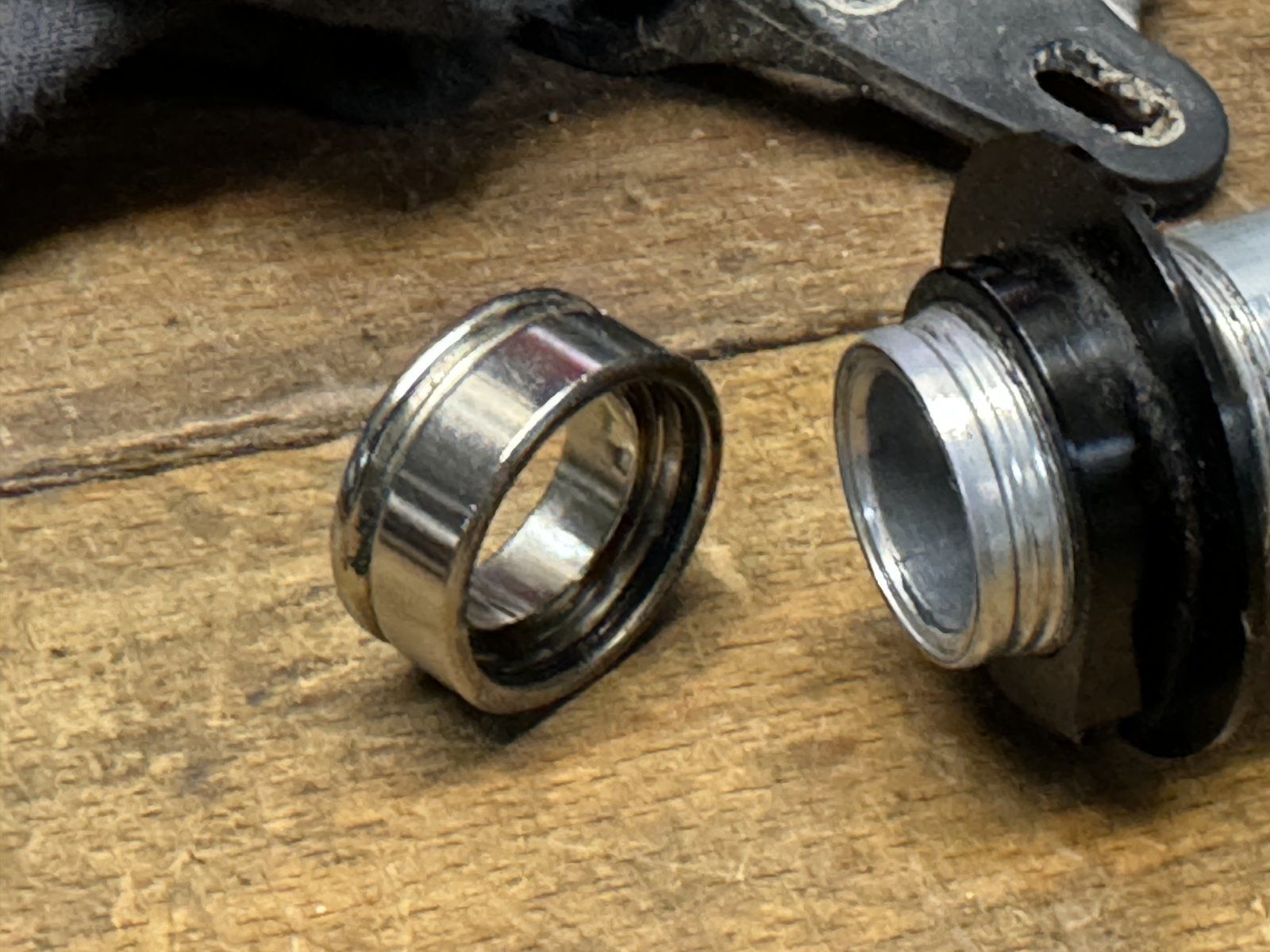

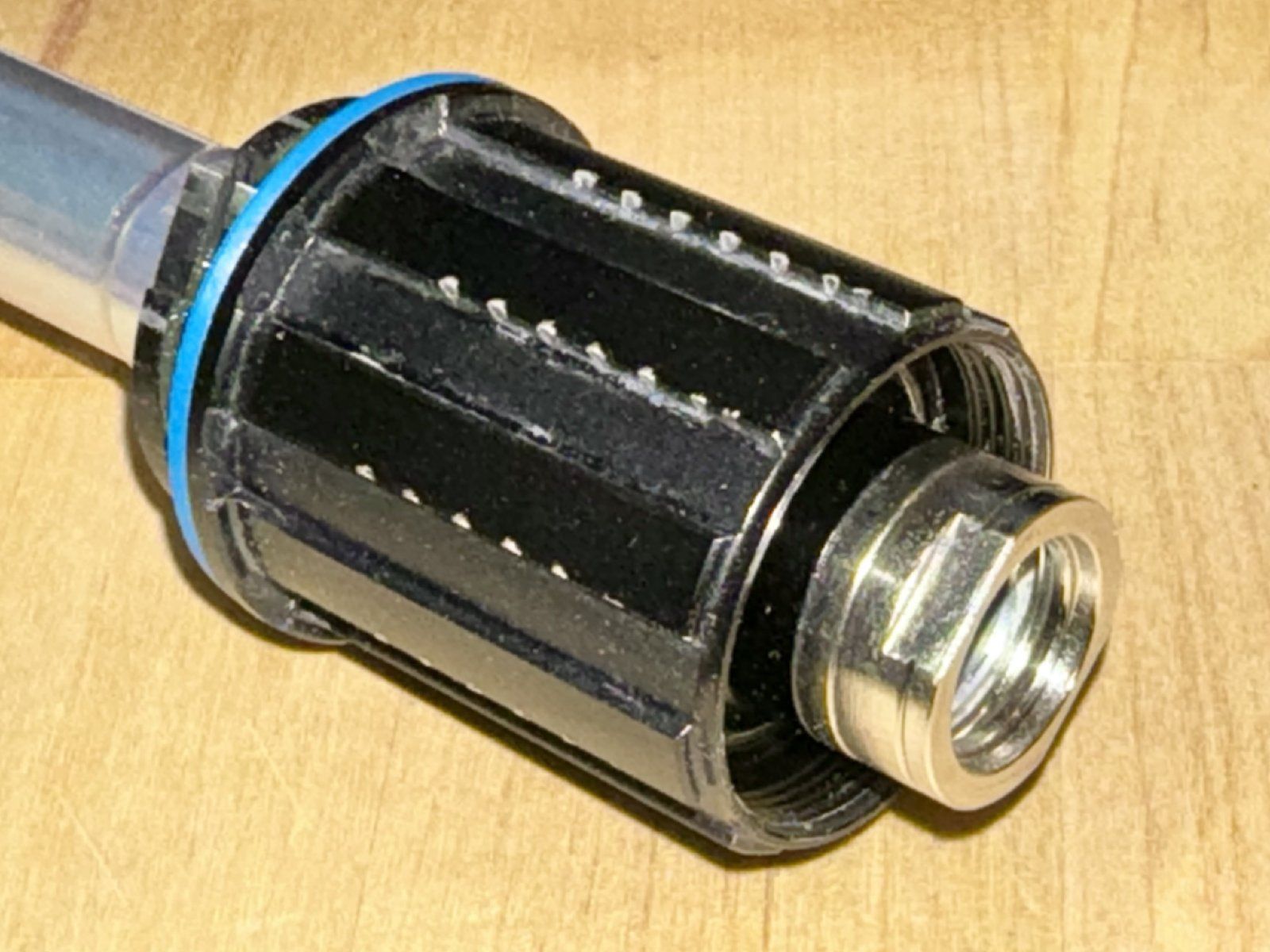

Die andere Seite hat diese Aufsteckkappe (s.Foto), aber die Kappe auf der Freilaufseite hat bestimmt nicht ohne Grund zwei Flansche



[prince67]

Passt diese Anleitung?
https://campagnolo-cdn.thron.com/static/MWXNND_DRP_Set_hinterrad_Fulcrum_Rev00_07_2018_0V202J.pdf

Beachte das links die Schraube von dem Spieleinsteller angezogen wird, dass der Spieleinsteller fest auf der Achse sitzt und zum Gegenhalten benutzt werden kann.



[snowdriver]

Passt diese Anleitung?
https://campagnolo-cdn.thron.com/static/MWXNND_DRP_Set_hinterrad_Fulcrum_Rev00_07_2018_0V202J.pdf

Beachte das links die Schraube von dem Spieleinsteller angezogen wird, dass der Spieleinsteller fest auf der Achse sitzt und zum Gegenhalten benutzt werden kann.

Das könnte sie sein- Besten Dank an dich und in die Runde.
Ich werde berichten …



[cl33]

Passt diese Anleitung?
https://campagnolo-cdn.thron.com/static/MWXNND_DRP_Set_hinterrad_Fulcrum_Rev00_07_2018_0V202J.pdf

Beachte das links die Schraube von dem Spieleinsteller angezogen wird, dass der Spieleinsteller fest auf der Achse sitzt und zum Gegenhalten benutzt werden kann.

Die Laufräder sehen vom Felgenprofil und Naben/Einspeichung her exakt wie meine Racing 700 DB aus. Die Anleitung sollte passen



[Beelzebub]

Disc Achsen gibt es in 3 verschiedene Versionen. Entweder rechts eine Art Innen 5-Kant, links unter der Kappe eine 14er Schlüsselweite oder wie beim Treadersteller das über den Einstellring links die Achse gehalten wird. Da benötigt man einen 20mm Gabelschlüssel.



[[k:swiss]]

Danke für den Service, aber das Dokument hat mich schon hadern lassen, weil eben eine QR-Achse mit Innensechskantantrieb gezeigt wird.

BTW: Das Manual besteht aus mehreren Seiten und ab Seite 4 ist die Anleitung für Räder mit Steckachse zu sehen.

Den Lagereinsteller (schwarz) mit der 2,5mm Inbus schraube zum gegenhalten mit 20 mm Maulschlüssel kontern und die Schraube am Freilauf abdrehen.
