[Bastel-Thread] Campagnolo Record Kurbel Umbau auf 3x / Dreifach

SirPolston

This one goes to eleven!
Registriert
19 Februar 2015
Beiträge
6.653
Punkte Reaktionen
9.083
Glück auf Radsport und Bastelfreunde.

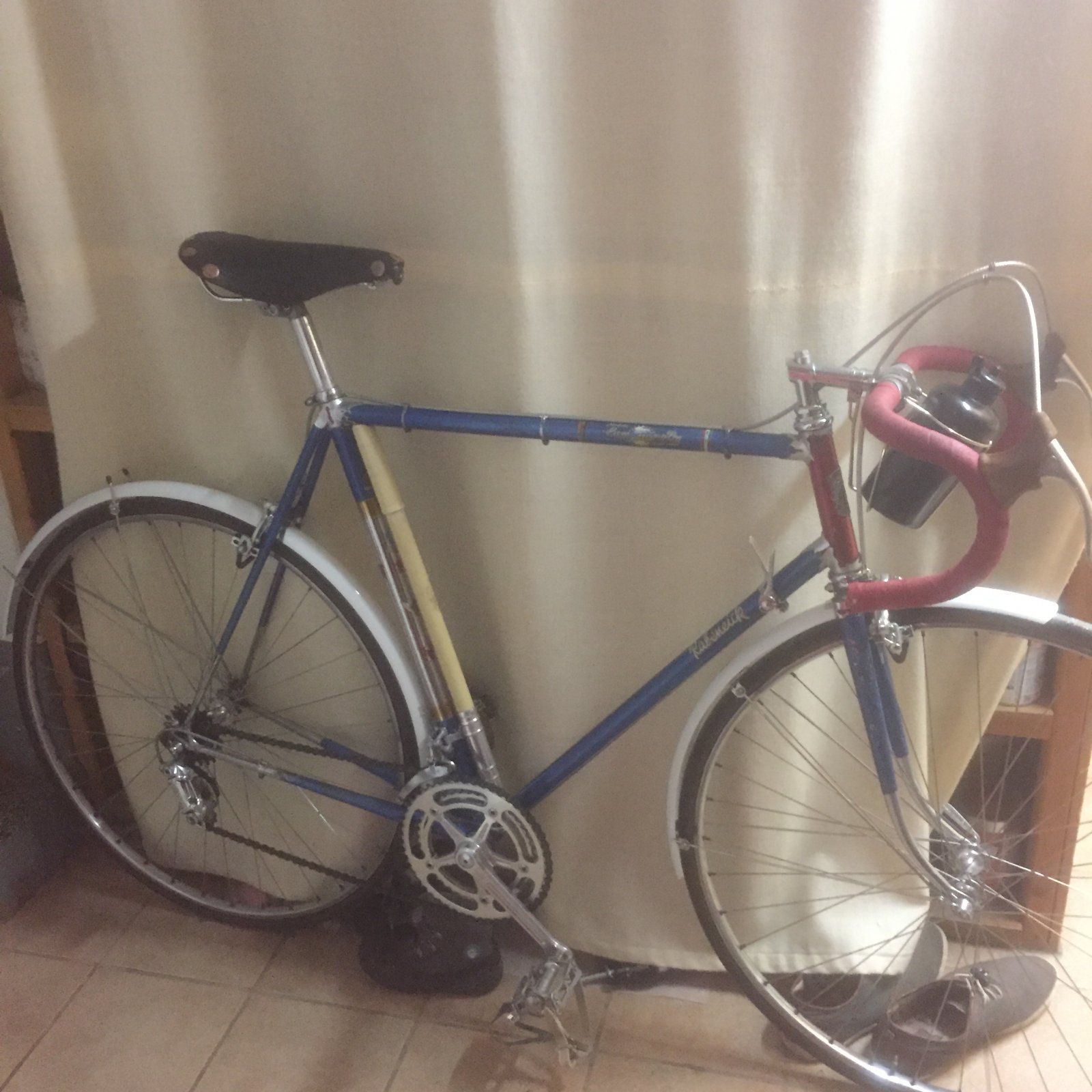

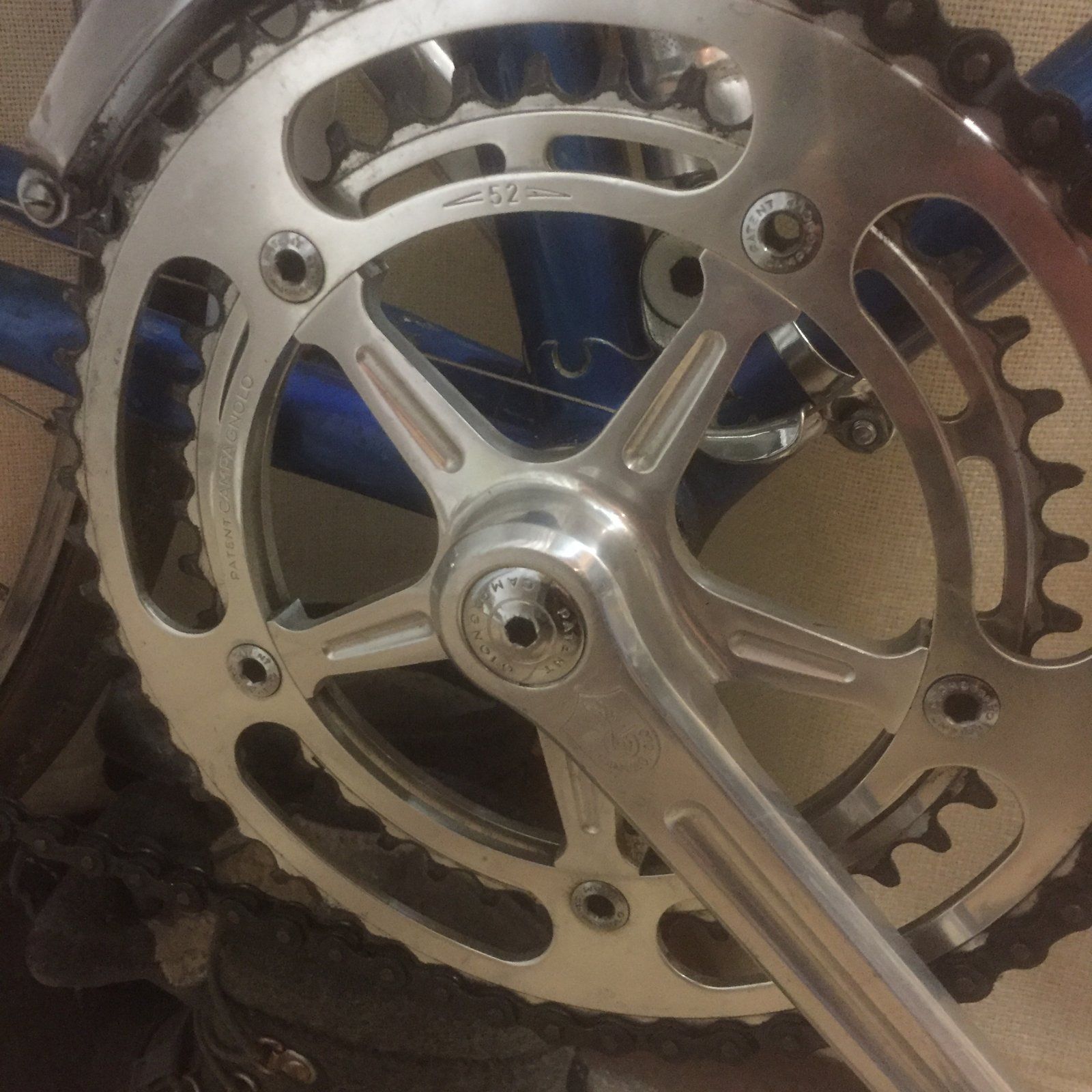

Für mein NUOVO RABE möchte ich gerne eine 70‘s Campa Record Kurbel auf 3x umbauen. Ich habe noch keine Ahnung wie. Das es möglich ist habe ich schon im Netz gesehen, gab es so ich es recht erinnere auch von Werk aus.

Ich freue mich über Ideen, Anregungen und Beispiele. Ich denke handwerklich sollte das dann sicher machbar, bzw für mich umsetzbar sein.

Danke!

SPORT FREI!


RoKaDo

Aktives Mitglied
Registriert
30 Juni 2017
Beiträge
9.124
Punkte Reaktionen
16.015

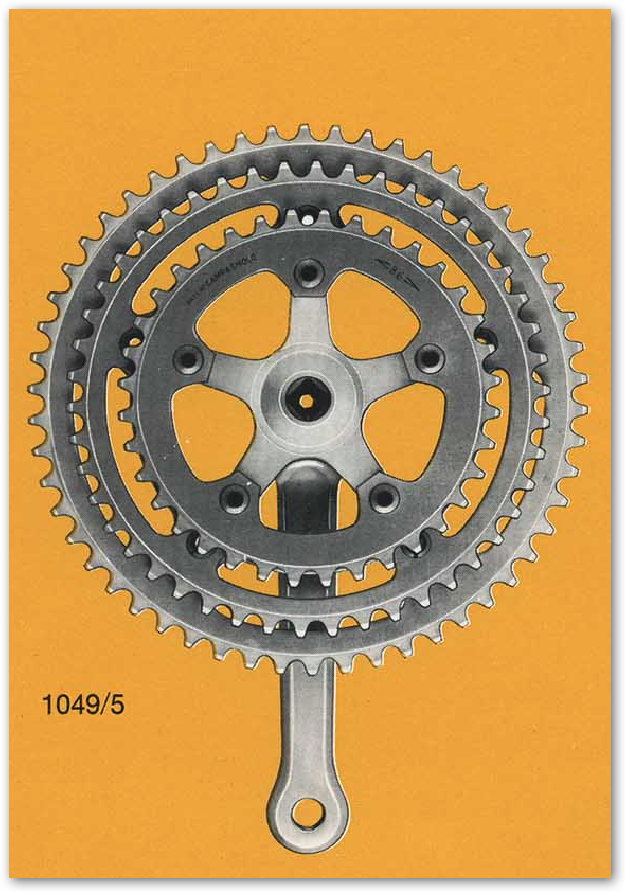

# ( 181 ).png

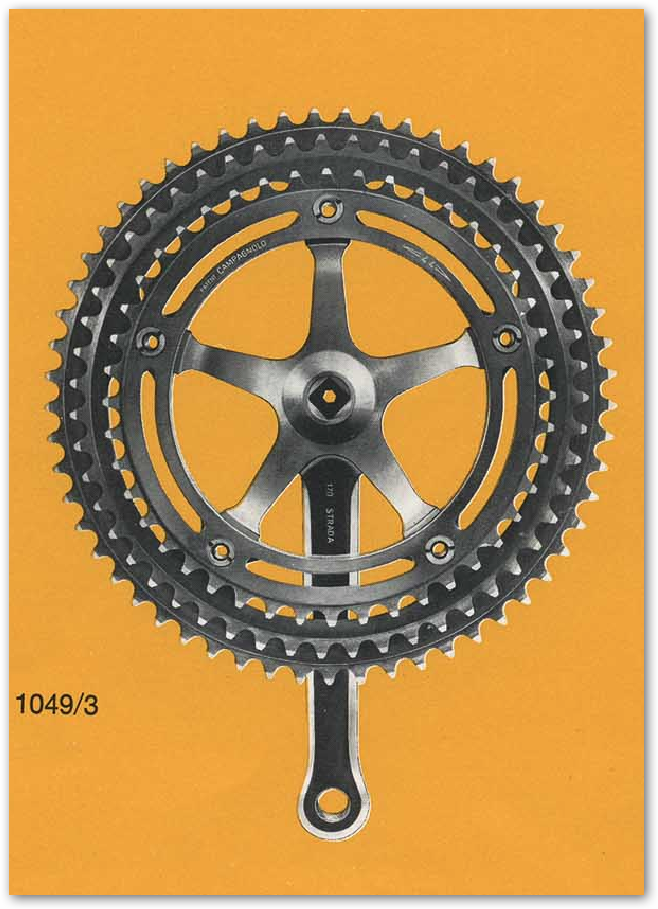

# ( 182 ).png

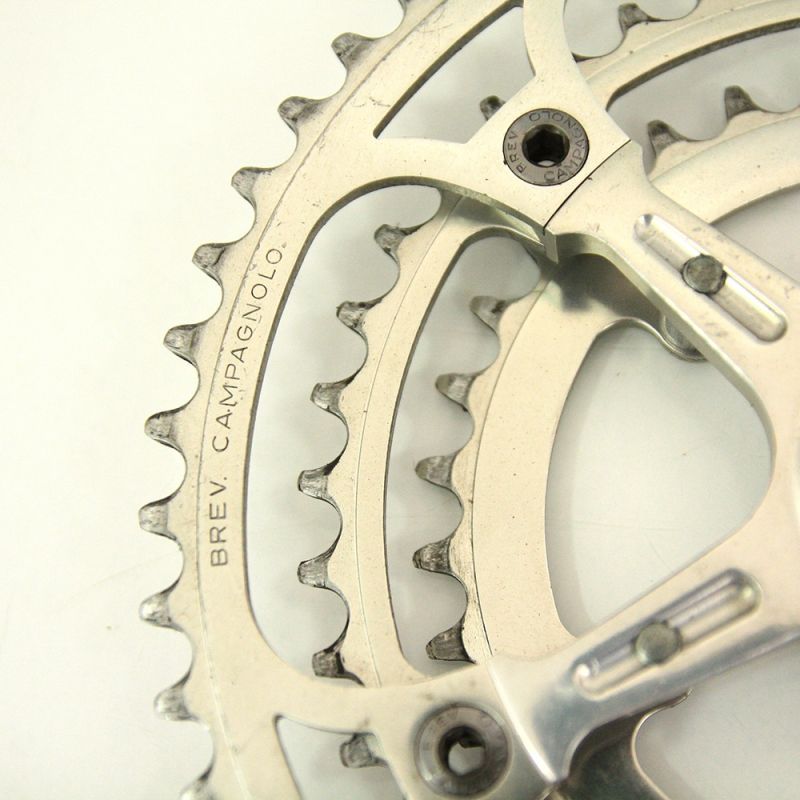

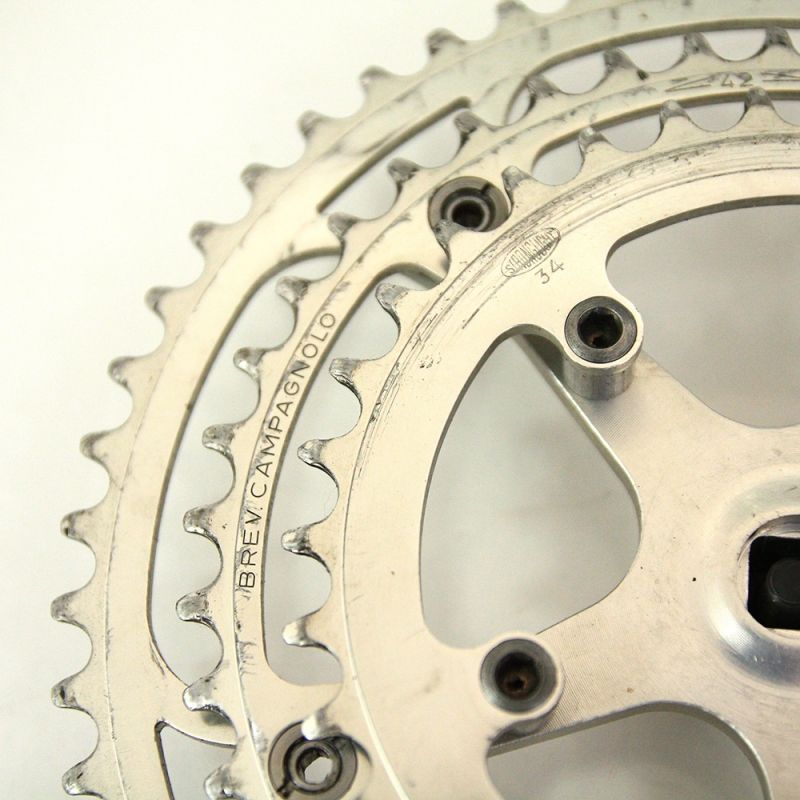

Joo, gab es in zwei Versionen, eine davon auch mit sehr kleinem dritten Kettenblatt.
Ich denke mal das Du die meinst.

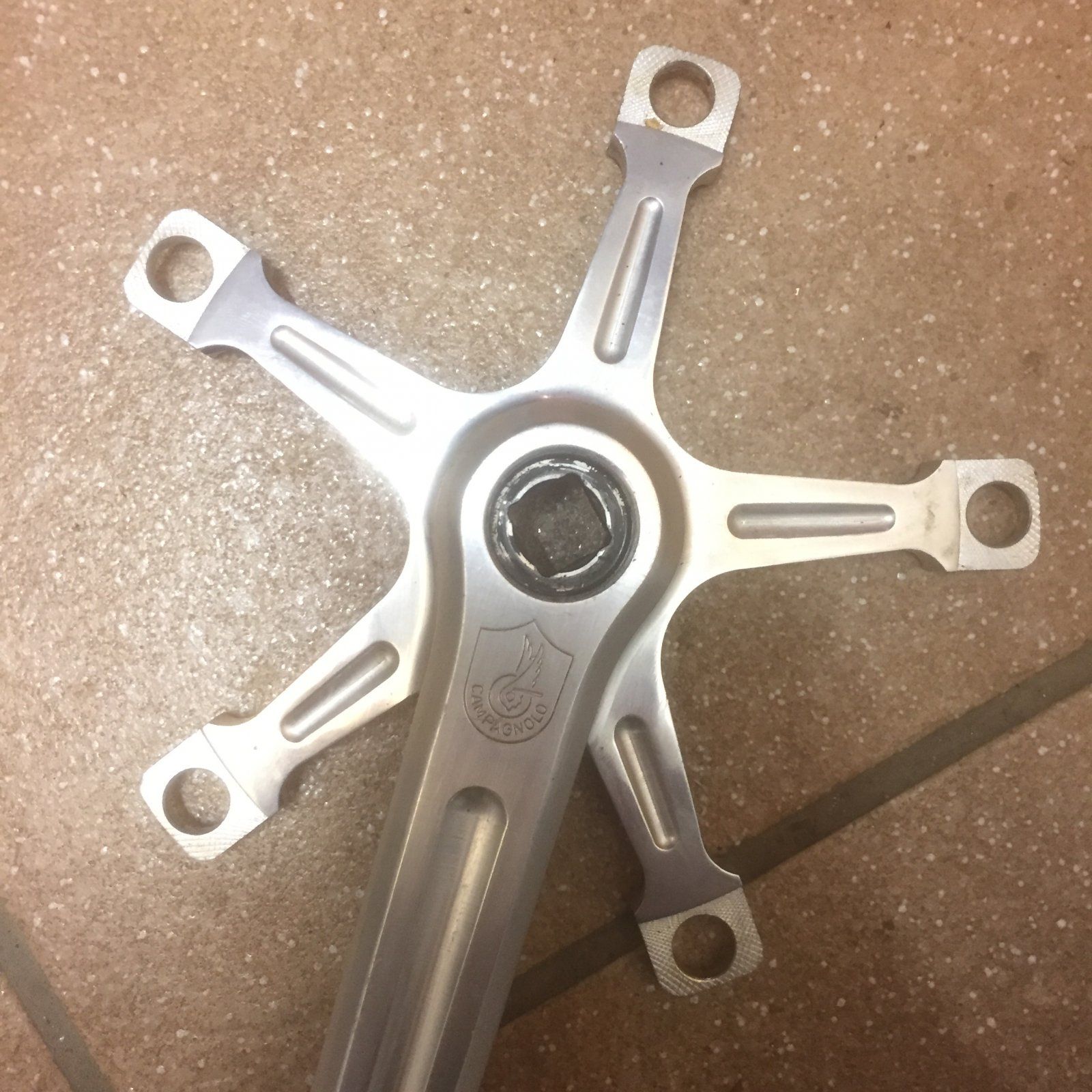

Dazu müssen vorne am Kurbelstern in den Ausfräsungen Löcher gebohrt werden.


SirPolston

This one goes to eleven!
Registriert
19 Februar 2015
Beiträge
6.653
Punkte Reaktionen
9.083
Anhang anzeigen 874913


Anhang anzeigen 874914

Joo, gab es in zwei Versionen, eine davon auch mit sehr kleinem dritten Kettenblatt.
Ich denke mal das Du die meinst.
Dazu müssen vorne am Kurbelstern in den Ausfräsungen Löcher gebohrt werden.
Genau, mit einem kleinen Blatt ... 32 oder 30 oder 28 ... sowas in der Richtung.

Ein Loch rein bohren und Gewinde schneiden?

Zuletzt bearbeitet:

roykoeln

Aktives Mitglied
Registriert
11 September 2008
Beiträge
21.251
Punkte Reaktionen
28.853
frag mal bei @byf tools inc. nach, er kann das sicher fachgerecht erledigen incl. der spacer.
aber weihnachten dauert dieses jahr drei tage, da kann man auch selbst...

Zuletzt bearbeitet:

SirPolston

This one goes to eleven!
Registriert
19 Februar 2015
Beiträge
6.653
Punkte Reaktionen
9.083
Jetzt wo mein Smartphone wieder etwas Empfang hat könnte ich auch im Inernet suchen.


🤔

Na das sollte doch gut machbar sein. Obwohl das schon ziemlich technisch ausschaut... ich würde da wohl auf eine aus Holz Gedrechselte Lehre setzen... nachwachsende Rohstoffe und so 😁

https://www.flickr.com/photos/[email protected]/sets/72157622574585267🤔

Welcher BCD ist dann da „unten“ ?


Tophson

Huuiiii Buuuuhhh
Registriert
4 September 2015
Beiträge
1.015
Punkte Reaktionen
2.417
BCD 110, sollte das sein. Da bestelle ich mir mal was... oder Suche? 28-32?

Jetzt habe ich 52/42 ... dann wäre 30 oder 30 sinnvoll ... das Nuovo Record Schaltwerk müsste ich dann wohl umbauen auf einen langen Käfig?
Bei 110 ist das kleinste mögliche ein 33 bei 94 lk gibt's ein ta mit 29


fightfooter

Analog Native
Registriert
16 Oktober 2013
Beiträge
2.792
Punkte Reaktionen
4.712
BCD 110, sollte das sein. Da bestelle ich mir mal was... oder Suche? 28-32?

Jetzt habe ich 52/42 ... dann wäre 30 oder 30 sinnvoll ... das Nuovo Record Schaltwerk müsste ich dann wohl umbauen auf einen langen Käfig?
Ja, zumindest wenn du hinten keinen Maiskolben fahren möchtest. Käfige gibt es von Soma ...


derArmin

Freund der leisen Fortbewegung
Registriert
9 Januar 2017
Beiträge
2.654
Punkte Reaktionen
5.816
Ich habe mal eine Gipiemme Kurbel auf 3-fach umgebaut.
Zuerst war es gar nicht so einfach den Lochkreis korrekt anzureißen.
Letztendlich funktionierte es dann mittels einer Pappschablone.
Löcher bohren und Gewinde schneiden war dann kein Problem. Allerdings war die Rückseite der Kurbelarme, dort wo die Distanzhülsen aufliegen, nicht genau senkrecht zur Kurbelachse, sodass mit der Feile nachgeholfen werden musste.


SirPolston

This one goes to eleven!
Registriert
19 Februar 2015
Beiträge
6.653
Punkte Reaktionen
9.083
Ich habe mal eine Gipiemme Kurbel auf 3-fach umgebaut.
Zuerst war es gar nicht so einfach den Lochkreis korrekt anzureißen.
Letztendlich funktionierte es dann mittels einer Pappschablone.
Löcher bohren und Gewinde schneiden war dann kein Problem. Allerdings war die Rückseite der Kurbelarme, dort wo die Distanzhülsen aufliegen, nicht genau senkrecht zur Kurbelachse, sodass mit der Feile nachgeholfen werden musste.
Danke für den Tipp.

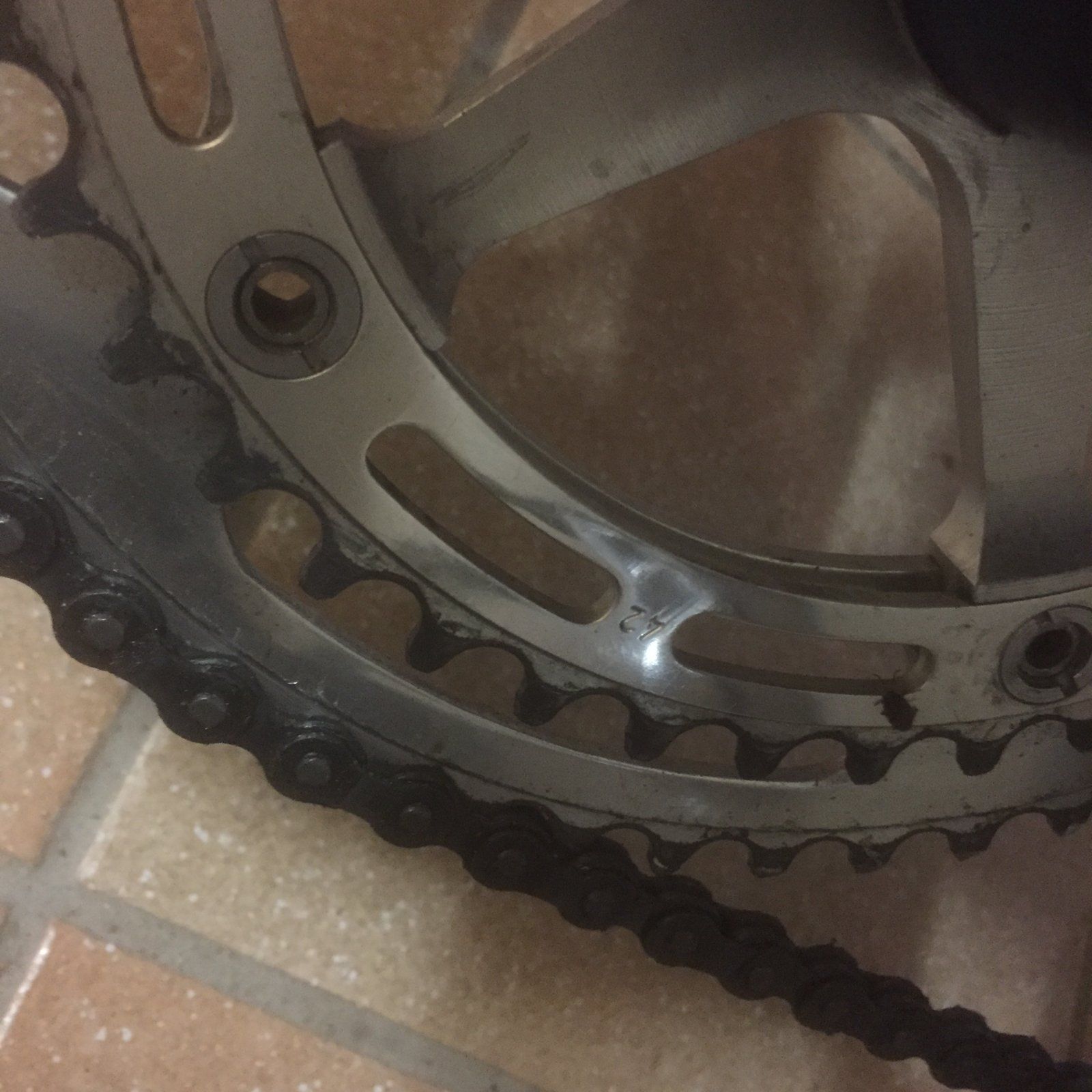

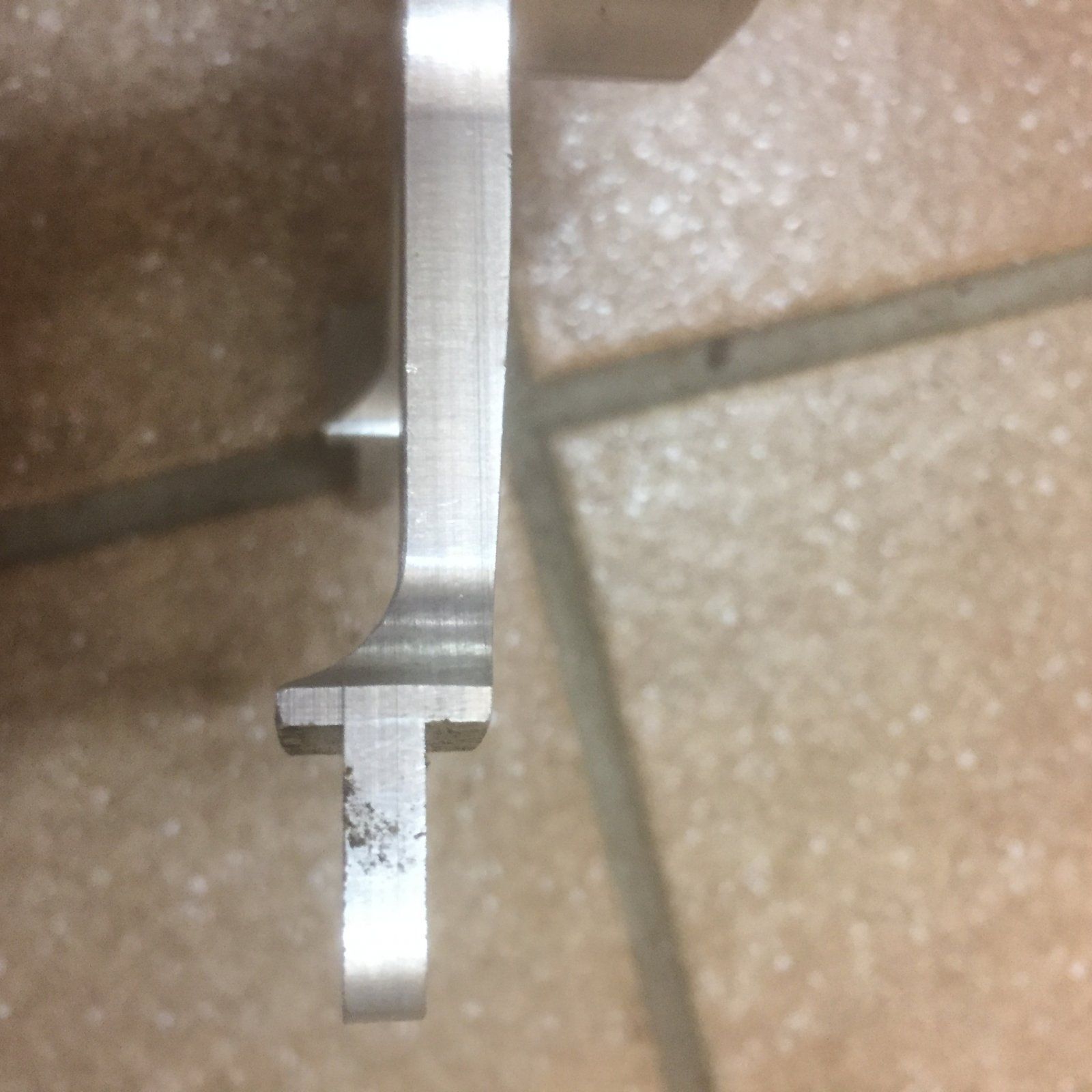

Du meinst hier innen, da hast du gefeilt?

Welches Kettenblatt hast du hinzugefügt?


derArmin

Freund der leisen Fortbewegung
Registriert
9 Januar 2017
Beiträge
2.654
Punkte Reaktionen
5.816
Danke für den Tipp.

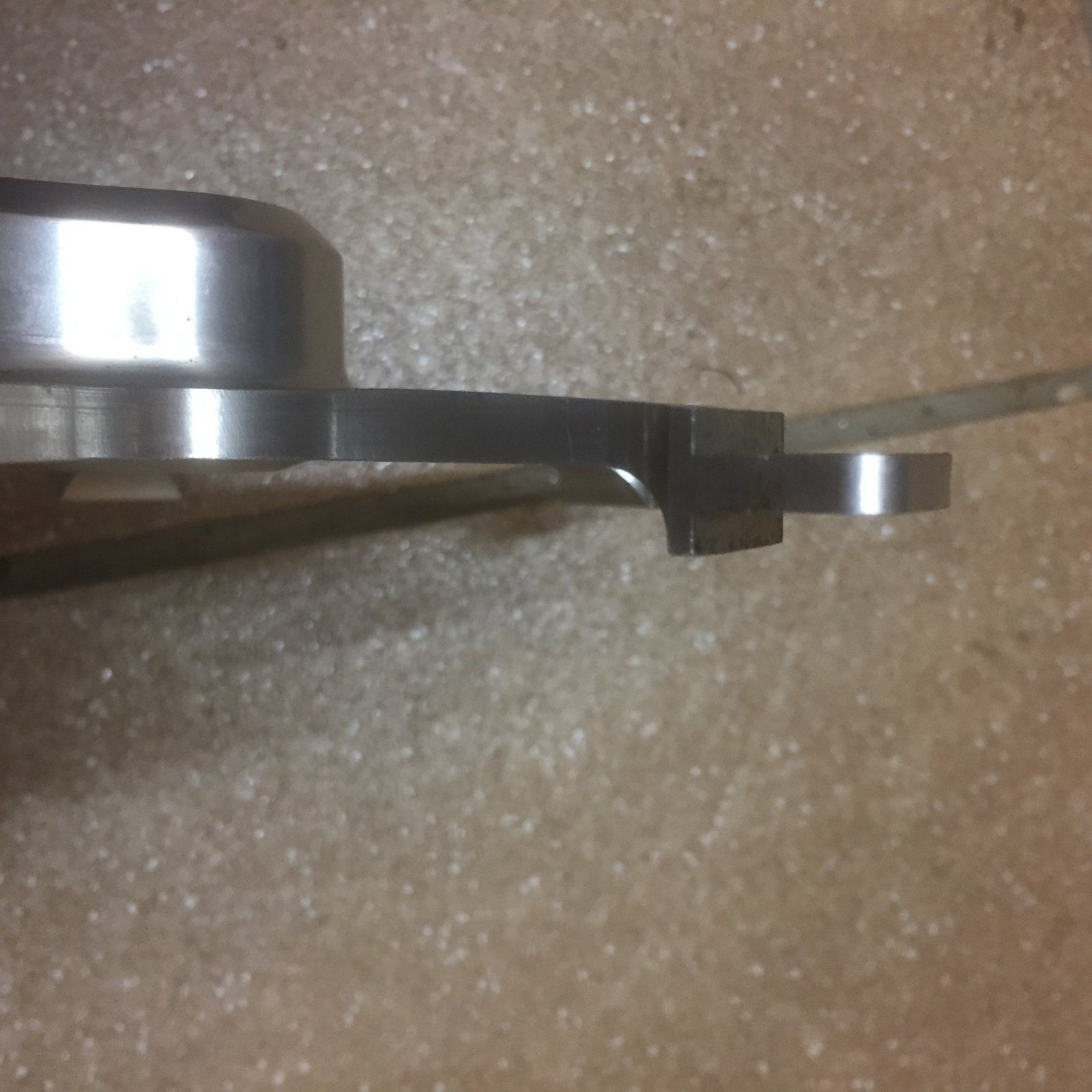

Du meinst hier innen, da hast du gefeilt?

Welches Kettenblatt hast du hinzugefügt?
Ja, an den Kurbelarmen innen, da wo die Distanzhülsen aufliegen. Kann natürlich sein, dass das bei der Campa Kurbel nicht nötig ist.
Welches Kettenblatt genau weiß ich nicht. Ich schaue bei Gelegenheit mal nach.
Ach ja, was mir dazu noch eingefallen ist. Kurbelschrauben sind für ein Gewinde im Kurbelarm im Durchmesser zu groß, die würden zu sehr schwächen. Ich habe das Kettenblatt mit M6er Linsenkopfschrauben befestigt.


Tophson

Huuiiii Buuuuhhh
Registriert
4 September 2015
Beiträge
1.015
Punkte Reaktionen
2.417
Da sind auch die meisten lk aufgelistet
