Wir erbasteln uns einen 9fachen Ultegra -STI

Noch mal Aufschrauben und Fotografieren schaffe ich diese Woche nicht.
Wär schon cool, wenn du mir bei Gelegenheit, schnell noch die Unterschiede der beiden Hebel bebildern könntest. Und nein, ich will dich nicht unter Druck setzen ;)
Kann man die Dinger polieren? Meine 6510er sind auch angefressen..
Kann man sogar gut. Was man benötigt ist ein gutes Alu Poliermittel. Ich hab das hier vom Motorrad. Gibt aber vielleicht auch noch Besseres, hab bei den Rad Restaurierern mal gelesen Autosol für Alu soll ganz gut sein. Dann noch so Etwas für den Dremel bzw. eine Bohrmaschine, wo man die Drehzahl regeln kann tuts auch. Die Dinger werden blitzblank und glänzen wunderschön, allerdings entfernst du damit die Schutzschicht (ist glaub Eloxiert). D.h. dann muss man ab und an immer mal wieder drüber polieren, reicht dann aber 1 Minute per Hand und Lappen. Ich habs einfach ausprobiert, weil schlimmer aussehen ging eh nimmer. Und siehe da echt genial!

Ich lese gerade kurz vor abschicken
Meine 6510er sind auch angefressen.
Sind die nicht dunkel eloxiert? Wenn du da die Eloxalschicht runter schleifst sind sie halt dann normal Alu farbig.


.

Hebel, fertig! Alle Funktions-Tests bestanden, muss mich nur mehr zur Ausfahrt motivieren (brrrrr).
Danke nochmal und LG

Vielen Dank für die Super Anleitung! Habe inzwischen meinen Schalthebel 7 oder 8 mal ohne Probleme zerlegt und wieder zusammengesetzt... ... bis ich den Fehler fand, der dafür sorgte, dass er nicht mehr schaltete :-(

Aber die Anleitung ist super!

Liebe Gemeinde ! Zunächst verneige auch ich mich in Ehrfurcht vor panchon, calobra & Co. für ihre bisherigen Ausführungen, und da stellt sich natürlich die Fragee, ob es da noch was Neues zu sagen gibt ? Wir werden sehen.

Ich habe meine eigenen Bastelerfahrungen mit 9fachen vor ca. 3 Jahren gemacht - oder sinds nur 2 ? - , nachdem sich meine Neugier mit Geiz und ebay paarte und zwei Rechte 6500 bzw. 6501er gebahr, defekt natürlich. Damals hatte ich keinen blassen Schimmer von der Existenz dieses Forums. Das übliche Schadensbild bei beiden - Verunmöglichung des Rückschaltens wg. "Mitrutschen" des Bremshebels bei Betätigung des kleinen - , gleichzeitig waren die Nasen bei dem Rückstellfederhalteteil für den kleinen Hebel abgebrochen (Nr.4 in Bild 1 in Beitrag 10), vielleicht auch nur bei einem, ich kann mich nur noch erinnern, dass ich mich entschloss, einen Hebel zu schlachten, um solch ein Teil nachzufeilen - die kreuzförmige Passung für die Achse hab ich mir von Null nicht zugetraut.

Aber das konnte ja sowieso nicht Ursache des "klassischen" Defekts sein. Ich tippte nach langem Grübeln auf panchons These: der Höcker auf dem kleinen Hebel, der auf der Unterseite des "Klinkenhalters" ( Teil 1 unten auf dem Foto) beim Rückschaltvorgang den kleinen gegen den Bremshebel abstützt, scheint abzurutschen. Sowohl auf diesem Teil 1 als auch auf der "Abdeckfolie" der Rückholfeder (Teil 2) finden sich verräterische Spuren, die darauf hindeuten. (Das Foto gibt das wohl nicht her, aber sie sind eindeutig.) Ein weiterer - indirekter - Hinweis auf dieses Szenario ist m. E. die Modellpflege bei den XX10ern : bei diesen wurde die "Folie" durch eine vernünftige Scheibe ersetzt, die - denke ich - für eine Art Zwangsführung des kleinen Hebels sorgt. (Ich weiß allerdings nicht, ob der Normalschaden dann nicht mehr auftrat oder seltener - der einzige, den ich davon repariert habe, hatte einen anderen Schaden, s.u.) Eine solche Scheibe scheidet als Reptip bei 00/01 wegen der Abstandsverwirrung auf der Achse aus.

Was also machen ? "Wer sich nicht zu helfen weiß, ist es nicht wert, in eine Verlegenheit zu geraten." Ich entschloss mich zu folgender Manipulation : schauen wir uns den kleinen Hebel (Teil 5) genauer an, demontieren ihn vom Träger (4), er wird mit einem Sprengring (7)auf einer Achse gehalten und hat einen röhrenförmigen Aufsatz, um den herum die "andere" Rüchstellfeder (6) sitzt. WENN MAN NUN diesen Aufsatz kürzt (Feilen) , unten eine Unterlegscheibe auf die Achse packt von entsprechender Dicke, dann hat man den kleinen Hebel in Richtung der restlichen Mechanik verschoben, praktisch hinter den "Klinkenhalter (1) gedrückt und sein Abrutschen nach hinten verunwahrscheinlicht, so meine Theorie. Nur die Feder, die "andere" Rückstellfeder, hat dann weniger Platz, naja, eigentlich ginge es gar nicht, eil Shimano da gar nichts an Platz verschenkt.

Aber ich habe es trotzdem gemacht, irgendwie 0,3 bis 0,5 mm warn das. Bevor ich jetzt auf dicke Hose mache, hier die puren Fakten: ich weiß, was ich manipuliert habe - und nach dem Zusammenbau funktionierte der STI. Bleibt für mein Seelenheil die Hoffnung, dass dazwischen eine ursächliche Verbindung besteht. Was das Bild vor allem von mir als kompetentem Bastler trübt, ist die Tatsache, dass ich mit diesem Hebel nach relativ kurzer Zeit dann doch mit der "Festhaltemethode" - gleichzeitiges Festhalten des Bremshebels und Betätigen des kleinen ist für Normalgeschickte ja beileibe kein Teufelswerk - weitergefahren bin, weil ich dachte: schade, alles wieder kaputt. Nicht einmal das labbrige Gewackel des kleinen Hebels brachte mich auf die Idee, die nächstliegende von allen, mal nach der SCHRAUBE zu gucken, Ihr wisst schon, jene, die hier auch gern mal mit Komikfluchsymbolen versehen wird: sie war natürlich WÄCK. Als ich dann hier von panchon erfuhr, dass diese Auswechselbremsbelagsicherungsschrauben auch da rein passen, gabs endlich Nachschub. Der allerdings hält nur auf 2-3 Gängen (Unterlegscheibe nicht vergessen - die Originalmikrodinger sind latürnich auch futsch) , bissel wenig, hält aber, Schaltgefühl übrigens: knackig.

Das Neufixieren spielte sich erst vor kurzem ab, so hab ich mich zu diesem Beitrag entschieden. Ob ich das empfehlen kann ? Auf jeden Fall könnt Ihr beruhigt sein, ich werde meine kruden Basteleien NICHT bei ebay oder sonstwo anbieten, nicht dass ich wieder irgendwelche Typen animiere, hier den Ton zu verderben.(wie im 10f Plausch)

Die andere erwähnte Bastelerfahrung mit einem 5510 war sonderbar: zunächst dachte ich an den Normalschaden, der kleine tat seine Arbeit nicht, aberder Bremshebel machte eigentlich einen stoischen Eindruck. In diesem Falle war es der Schaltsporn auf Teil 3 , der in der Drehbewegung die Schaltklinken runter-/hochdrücken muss, ich weiß nicht mehr genau wie. Ich habe ihn von 90 Grad + in seiner Lage zur Scheibenfläche auf 90 Grad - (minus) verbogen, geschätzt etwa 0,5-0,7 mm "runter" - und der Kittel war geflickt. DA muss man erst mal drauf kommen !

Letzte Erfahrung: links war selbiger Schaltsporn bei einem Ebayten abgebrochen. Da ich jetzt endlich die segensreiche Hilfe eines Schweißgottes in Anspruch nehmen kann, ist das mittlerweile auch geregelt. Was da so alles heute geschweißt werden kann - staun ! Auch meine zerbrochene Platte aus einem 10f DA von ganz innen - geht offenbar alles...

So, und nun darf dieser Plausch wieder schlafen und der Karawane hinterhersehen. As dead as a dodo, so wars doch ?(Aber hat sich denn wirklich so viel getan seitdem ? Schalten die neueren WIAKLICH NOCH sanfter - exakter - verschleißfreier - leichter - abwaschbarer - intelligenter - 20 Prozent auf ALLES !!!)

Grüßlichst andreasb

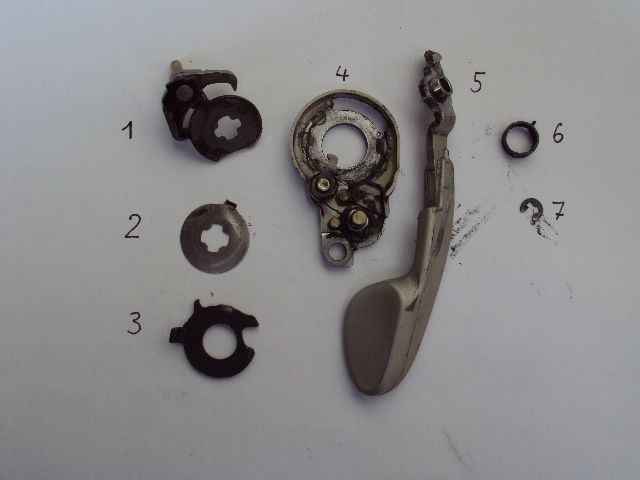

PS: Das Foto zeigt nichts, was nicht schon zu sehen gewesen wäre - hatte nur keine Lust auf ständige Querverweise. Die Teile stammen aus dem erwähnten Geschlachteten.


Anhänge

  • DSC03050.JPG
    155 KB · Aufrufe: 216
Hallo Kokomiko2,
danke für Deinen Beitrag, ich freue mich immer, wenn hier Erfahrungen gepostet werden. Klar, dass dieses Technikthema kein totaler Burner ist. Hier tummelt sich nun mal eine kleine, feine Gemeinde, die Selbsthilfe und Neugierde zum Prinzip erheben, die analytisch sind und mit Erfindungsreichtum und Geschick was gegen die Wegschmeißeritis unserer Zeit tun - oder zumindest Achtung für die ausgefeilte Technik haben. Ich hab jedenfalls damals schon gestaunt, als ich das erste mal einen Hebel auseinander hatte. Wenn man das wohl komplexeste Stück Mechanik an dem ganzen Fahrrad so weit durchschaut, dass man das wieder zum laufen bekommt, ist das doch eine tolle Sache. Deswegen schau ich hier auch immer wieder rein, wenn sich was tut.
Also immer einen Hauch Luft im Reifen und Kette reeechts!
Andreas

Hallo,
vielen Dank schon mal für die hier vielen hilfreichen Bilder, Anleitungen und Beiträge!

Bei meinem rechten 6500er STi besteht das Problem, dass beim Schwenken des Bremshebels zum Schalten aufs größere Ritzel der Schaltzug nicht mitgenommen wird und somit das Schwenken des Hebels ins Leere geht (kein Widerstand spürbar).
Zunächst habe ich mit WD40 den STi mehrmals geflutet und einwirken lassen, was jedoch kein Erfolg brachte.

Beim Auseinandernehmen stellte ich fest, dass die im Bild 1 markierte Feder locker hängt.
303946


http://fotos.rennrad-news.de/p/303946

Im Bild 2 mein geöffneter STI.
303948

http://fotos.rennrad-news.de/p/303948


Leider bekam ich den STi zu diesem Zeitpunkt nicht weiter demontiert (kurz vor einer Ausfahrt im Urlaub). Bevor ich mich abermals ans Werk mache wollte ich mal hören ob da hinsichtlich Ersatzteilen noch was zu machen ist?

Könnte eine gebrochene Feder hier ursächlich sein?
Besteht Aussicht auf Erfolg der defekten Feder ein paar Gänge abzuwickeln um die gebrochene Stelle neu zu Formen?
Wo kann man das Ersatzteil am besten bestellen, falls kein Fahrradwerkstatt so ein Teil liegen hat?

Viele Grüße!

Knapp daneben ist auch vorbei: was Du uns da zeigst, müsste ein 6510er sein, kein 6500er. Nach der Modellpflege hat sich offenbar der Gegenhalter der Feder, die die Mitnahmeklinke fürs Schalten auf die größeren Rirtel immer schön in der Rasterung hält, nach außen "bewegt", die Feder selbst müsste sich dabei auch geändert haben. Sonst hätte ich eine gehabt...

Wär mal was Neues, wenn bei Shimano ne Feder bricht. Das Foto ... es könnte sein, mit dieser speziellen Stelle/-m -n Symptom hab ich noch keine Berührung gehabt, aber vermutlich müsste die Feder "oben links" ... ach ja, Du schreibst ja, dass sie locker hängt.( Im Moment des Fotos allerdings hängt sie wohl deswegen locker, weil sich die Klinke beim Entfernen der Rasterung nach "vorne" schnell mal nach innen gedreht hat) Das hieße aber womöglich, dass das andere Ende, die Umfassung der Klinke, futsch is. Und daa biegt man gar nix mehr hin(ich glaub, Federbiegen kann man generell vergessen.) Vielleicht ist ja auch die Klinke gebrochen, eher unwahrscheinlich. Aber diese olle Mutmaßerei ist müsiges "Experten"geschwätz.

Ich denke mal, auf Panchon ist Verlass. Der wird sich demnächst hier melden.

If you cannot convince them, confuse them (Harry S. Truman)

Grüßlichst, viel Glück andreasb

...Ich denke mal, auf Panchon ist Verlass. Der wird sich demnächst hier melden. ...
Herzlichen Dank für diese freundliche Meinuung über mich. Ich will versuchen, dem gerecht zu werden, aber nicht heute. Zudem muß ich zugeben, daß die Zeit meiner STI-Basteleien eigentlich schon eine Weile vorbei ist. Aus diesem Grund fällt es mir zunehmend schwerer, mich wieder in STI-Probleme einzudenken. Ich will's dieser Tage aber gerne versuchen, nur muß ich mir zuvor einen passenden STI herkramen und damit ich mir die Mechanik wieder besser vorstellen kann.

Viele Grüße
Franz

Vielen herzlichen Dank an den bzw. die Thread-Ersteller! Ich habe meinen Hebel (Ultegra 6510, 9-fach, rechts) wieder montiert.

Unklar bleibt mir die korrekte Vorspannung der Feder im Inneren des Rastenkörpers (Post #8, Bild 3, Teil rechts).
Der innere Teil wurde in den Anleitungen unterschiedlich eingebaut (vgl. Post #11, Bild 10 und 09tatchetassy.jpg in Post #31).
Ich habe mich für die erste Variante von Panchon entschieden.
Die Mechanik schaltet jetzt wieder alle Gänge hoch und runter. Soweit gut.
Schlecht: Der kleine Schalthebel zum Schalten auf kleinere Ritzel greift nur, wenn ich den Grundkörper (Post #10, Bild 1, ganz links) ein klein wenig gegen den Uhrzeigersinn (Griff in Fahrtrichtung gehalten) verdrehe und somit etwas vorspanne . Ist das ggf. normaL?

Viele Grüße
Micha

Ah, noch etwas...
Kann mir bitte jemand sagen, an welche Stelle das kleine quadratische Plättchen mit Loch und zwei rechtwinklig abgewinkelten Laschen eingebaut wird (Im angehängten Bild gelb markiert).
Die ist bei mir nämlich übrig. Und das soll ja wahrscheinlich soooo nich, ne? ;-)
Ciao Micha


Anhänge

  • Plättchen.jpg
    103,2 KB · Aufrufe: 250
Das ist die Sicherungsplatte für die Schraube, die von der Unterseite der Mechanikgrundplatte in den Bremsgriff geschraubt wird, um diese beiden Teile fest miteinander zu verbinden. Die beiden Laschen mußt du nach dem Festschrauben hochbiegen, damit sich die Schraube auch im Falle von Erschütterungen nicht versehentlich lösen kann.

Zu mehr komme ich gerade nicht. Wie oben bereits geschrieben, muß ich mir die Sache erst wieder intensiver durch den Kopf gehen lassen. Das schaffe ich aber gerade nicht.

Ein allgemeiner Hinweis: Die zuletzt von Shimano entwickelte Mechanikvariante der ST-6510 bzw. ST-5510 wird, soweit ich das überschauen kann, in einer nochmals leicht überarbeiteten Form auch in Ersatzteilschalteinheiten der ST-650x bzw. ST-550x verwendet. Zwischen den "Ur"-STIs (Ultegra und 105 9fach) sowie ihren Ersatzteilvarianten gibt's daher durchaus Unterschiede bzw. die Ersatzteilschalteinheiten der "Ur"-STIs sind denen der xx10er-Varianten viel ähnlicher als denen der "Ur"-Varianten.

Viele Grüße
Franz

kokomiko2: Vielen Dank für den Hinweis, dass es eine 6510 Gruppe ist..
Die bei mir defekte Feder könnte bei den 6500 STI's aber ähnlich sein. Sieht jedenfalls auf dem Foto von Panchon so aus.


Hier ein Bild meiner gebrochenen Feder, die sich oben im Bild noch an der Klinke befindet:


Da die Feder ohnehin hinüber ist werd ich erstmal versuchen sie etwas abzuwickeln und das Ende entsprechend zu Formen.
Oben auf dem Bild sieht es so aus als müsse sie unten um die Klinke herumgreifen und so hochdrücken.

Hat jemand zufällig ein Bild auf dem die Form der Feder besser rüberkommt?

Donnerwetter ! Feder putt ! Meine ist sofort erhältlich, wenn ich "unterhaltungsmäßig" Deine Adresse erfahre.
